NTS-3200 明緯推出的3200W 高信賴離網純正弦波 DC-AC 逆變器

 提示：點擊圖片可以放大

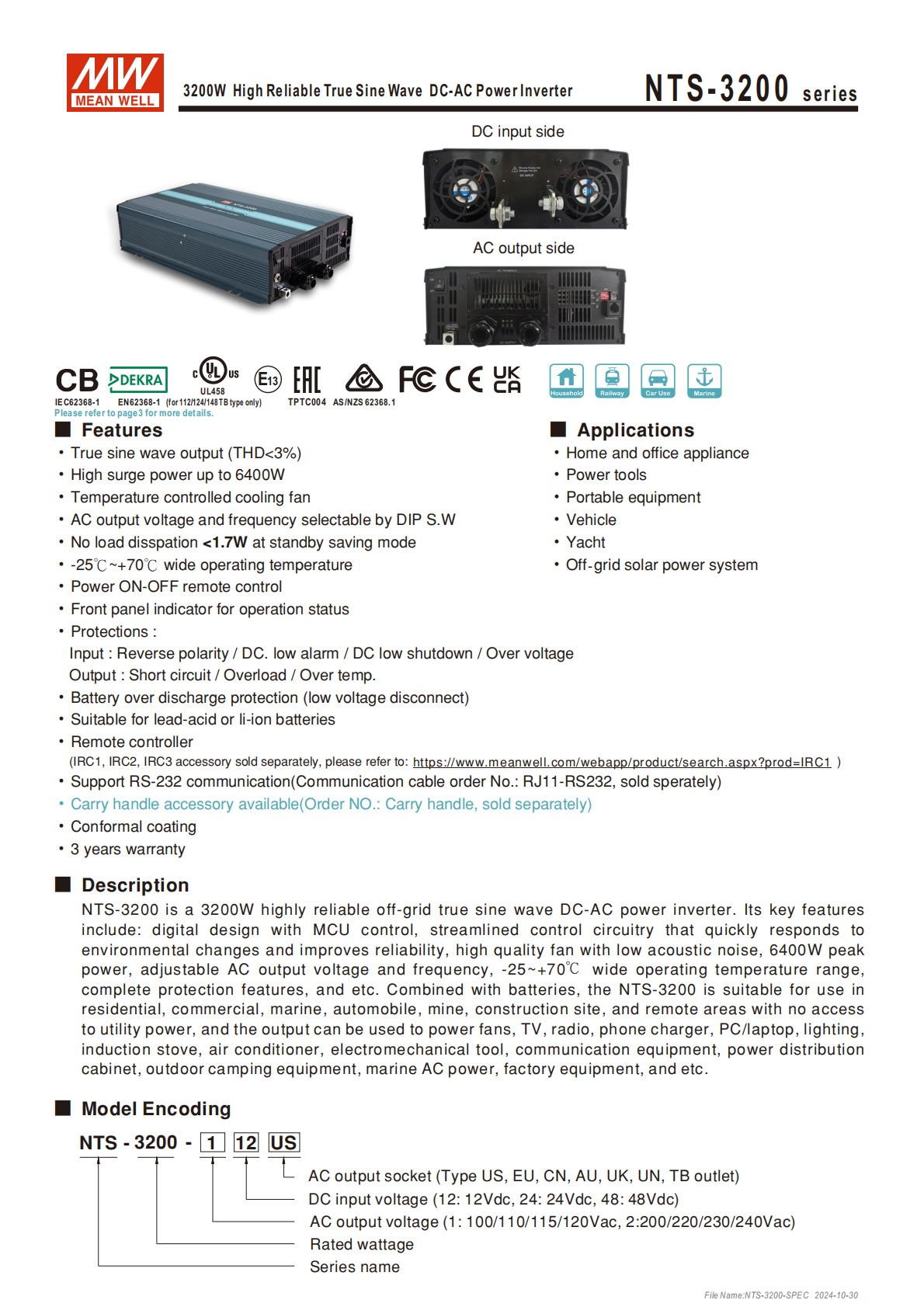

NTS-3200 系列是明緯推出的3200W 高信賴離網純正弦波 DC-AC 逆變器，具備6400W 峰值功率、THD<3% 的純正弦波輸出，支持 12/24/48Vdc 直流輸入、多檔位交流輸出電壓 / 頻率可調，工作溫度覆蓋 **-25℃~+70℃，擁有電池過放 / 反接、過溫、短路、過載等完整保護功能，適配鉛酸 / 鋰離子電池，支持 RS-232 通訊、遙控開關，待機空載消耗≤1.7W**，提供3 年保固，廣泛應用于家居辦公、車輛、游艇、離網太陽能發電系統等場景，還有多種插座類型、選配配件滿足不同使用需求。

NTS-3200 系列是明緯研發的3200W 高信賴離網純正弦波 DC-AC 逆變器，采用單片機數字控制設計，搭配快速響應控制電路和低噪音高品質溫控風扇，具備高可靠性，提供3 年長效保固，廣泛適用于住宅、商業、船舶、汽車、礦山、建筑工地、偏遠無公用電區域等場景，可驅動風扇、電視、電磁爐、空調、機電工具等各類交流設備。

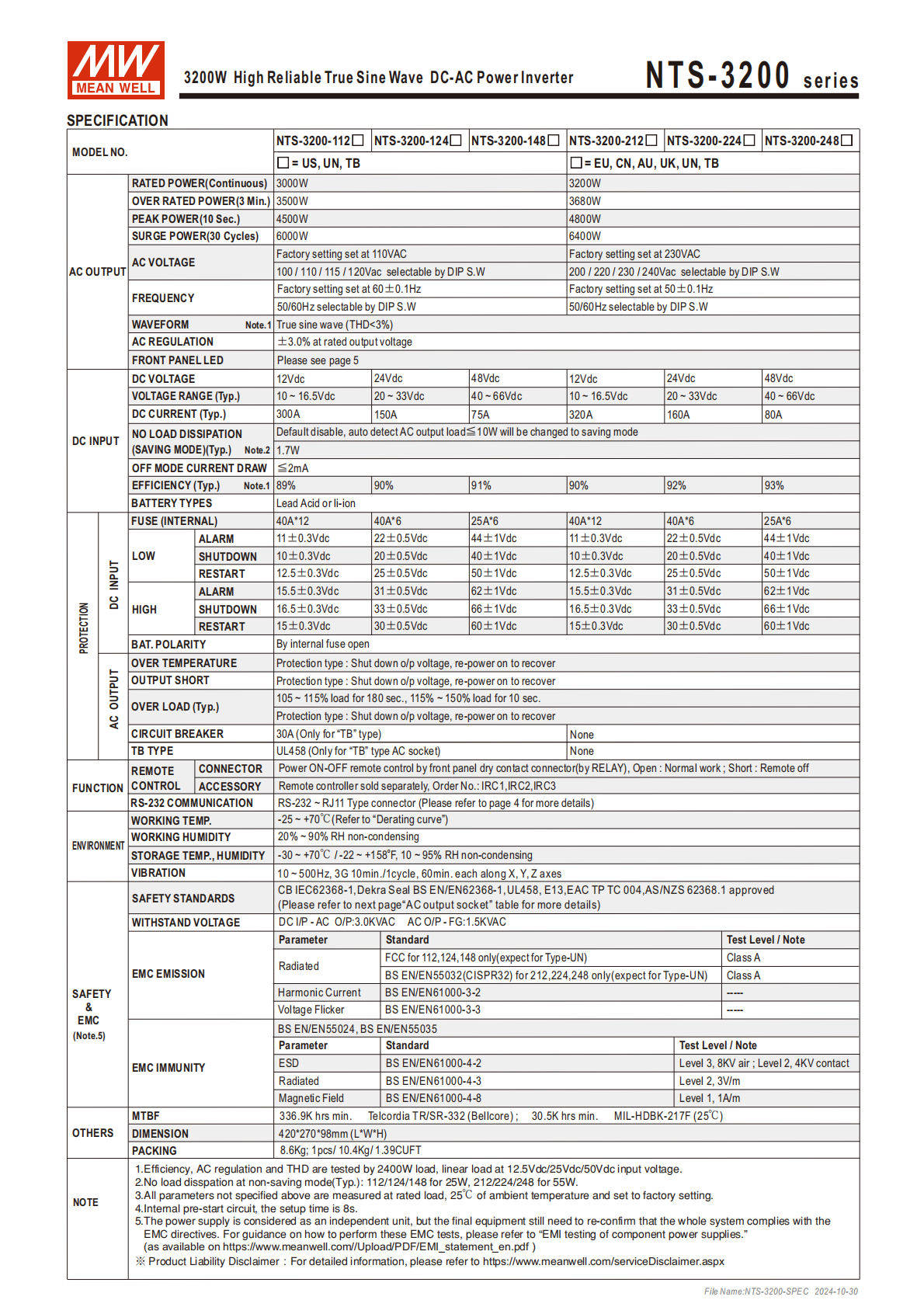

二、核心性能參數

  1. 功率參數（核心數字標注，不同型號略有差異）| 功率類型 | 數值（主流）| 備注 ||----------------|---------------------|-----------------------|| 額定連續功率 | 3200W（部分 3000W） | NTS-3200-2xx 系列為主 || 過功率（3 分鐘）| 4800W（部分 4500W） | 短時過載能力 || 峰值功率（10 秒）| 6400W（部分 6000W） | 瞬間大功率輸出 || 轉換效率 | 89%-93% | 2400W 線性負載下測得 || 待機空載消耗 | ≤1.7W | 省電模式下 |

  2. 交直流輸入輸出

  • AC 輸出：純正弦波波形（THD<3%），交流調整率為額定輸出電壓的 **±3.0%**；電壓支持 100/110/115/120Vac 或 200/220/230/240Vac（DIP S.W 選擇），頻率支持 50/60Hz（DIP S.W 選擇），出廠默認 110VAC/60Hz 或 230VAC/50Hz。

  • DC 輸入：分 12Vdc/24Vdc/48Vdc 三檔，對應電壓范圍分別為 10~16.5Vdc、20~33Vdc、40~66Vdc；適配鉛酸電池或鋰離子電池，內部配備保險絲（如 12Vdc 款為 40A*12）。

三、核心功能特性

  1. 靈活調節：通過 DIP SW 撥碼開關可選擇交流輸出電壓、頻率，還能切換省電模式 / 非省電模式，省電模式下自動檢測負載≤10W 時切換，關機模式電流≤2mA。

  2. 遠程控制與通訊：支持干觸點遙控開關（開路正常工作、短路關閉），可選配IRC1/IRC2/IRC3 遙控器（單獨銷售）；支持RS-232 通訊（需選配 RJ11-RS232 通訊線），可讀取逆變器內部數據，實現遠端監控。

  3. 狀態顯示：前面板 LED 指示燈分綠、橙、紅三色，分別顯示系統檢測正常工作、省電模式 / 遙控?cái)嚯?/span>、報警狀態，可直觀查看直流輸入電壓范圍、負載占比及具體報警類型。

  4. 溫控散熱：配備溫控冷卻風扇，根據設備工況自動調節，兼顧散熱效果與低噪音。

四、完整保護體系

NTS-3200 系列具備全維度保護功能，保護觸發后多為關閉輸出電壓，重啟后恢復模式，具體如下：

  1. 電池相關保護：電池過放電保護（低壓斷開）、電池反接保護（通過內部保險絲實現）；

  2. 電壓保護：直流低壓 / 高壓均設置報警、關機、重啟三級閾值（如 12Vdc 款低壓報警 11~12.5Vdc、關機 < 11Vdc、重啟 12.5~15.5Vdc）；

  3. 工況保護：過溫度保護、輸出短路保護、過負載保護（105~115% 負載持續 180 秒、115~150% 負載持續 10 秒觸發）；

  4. 空載保護：非省電狀態下，112/124/148 款為 25W、212/224/248 款為 55W。

五、型號編碼與插座類型

  1. 型號編碼規則：NTS-3200-□□□，依次為AC 輸出電壓檔（1=100/110/115/120Vac、2=200/220/230/240Vac）、DC 輸入電壓（12=12Vdc、24=24Vdc、48=48Vdc）、交流輸出插座類型（US/EU/CN/AU/UK/UN/TB）。

  2. 插座類型：涵蓋 US、EU、CN、AU、UK、UN、TB 等，不同類型適配不同國家 / 地區，TB 型額外支持 UL458 認證、配備 30A 熔斷器，各插座有額定耐受電流（如 TB 型 15A、CN 型 10A、EU 型 16A）。

六、環境與認證標準

  1. 環境適應性

    • 工作溫度：-25℃~+70℃（需參考降額曲線）；

    • 工作濕度：20~90% RH，無冷凝；

    • 儲存溫濕度：-30~+70℃、10~95% RH，無冷凝；

    • 耐振動：10~500Hz，3G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；

    • MTBF：最低336.9K hrs（Telcordia TR/SR-332 標準）。

  2. 認證標準

    • 安全認證：CB、DEKRA、IEC62368-1、EN62368-1、UL458（僅 TB 型）、EAC、TPTC004、AS/NZS 62368.1；

    • 電磁兼容：FCC（僅 112/124/148 款）、BS EN/EN55032（Class A 輻射）、BS EN/EN61000-3-2/3 等；

    • 耐壓：DC I/P - AC O/P：3.0KVAC，AC O/P - FG：1.5KVAC。

七、機構尺寸與配件

  1. 機身參數：尺寸42027098mm（LWH），單機重量 8.6Kg，包裝重量 10.4Kg，包裝體積 1.39CUFT；

  2. 配件分類

    • 標準配件：終端保護器、腳墊、螺絲（M34/M42）；

    • 選配配件（單獨訂購）：RJ11-RS232 通訊線、IRC1/IRC2/IRC3 遙控器、提手（Carry Handle）；

    • 接口：R.C 連接器（JST B-XH）、RJ11 遠程端口、DB9 通訊口，各接口有明確針腳定義。

八、典型應用方案

核心適配離網供電系統，主要組合形式為：電池組 + NTS 系列逆變器 + AC 插座，可搭配明緯 PB/NPB/NPP 系列 AC/DC 電池充電器，實現電池充電與交流供電的閉環，適用于離網太陽能發電、船舶 / 車輛移動供電、偏遠地區無公用電供電等場景。

關鍵問題

問題 1（性能與適配性）：NTS-3200 系列逆變器的核心功率參數和電池適配類型是什么，直流輸入有哪些檔位？

答案：核心功率參數為額定連續功率 3200W（部分 3000W）、3 分鐘過功率 4800W（部分 4500W）、10 秒峰值功率 6400W（部分 6000W），轉換效率 89%-93%；適配鉛酸電池或鋰離子電池；直流輸入分12Vdc、24Vdc、48Vdc三檔，對應電壓范圍分別為 10~16.5Vdc、20~33Vdc、40~66Vdc。

問題 2（操作與控制）：如何調節 NTS-3200 系列的交流輸出電壓 / 頻率，以及實現遠程控制和通訊？

答案：1. 交流輸出電壓（100/110/115/120Vac 或 200/220/230/240Vac）、頻率（50/60Hz）通過DIP SW 撥碼開關（SW1-SW4）選擇，同時可通過該開關切換省電 / 非省電模式；2. 遠程開關：通過前面板干觸點連接器實現，開路為正常工作、短路為遙控關閉，也可選購 IRC1/IRC2/IRC3 遙控器；3. 通訊：支持RS-232 通訊，需單獨訂購 RJ11-RS232 通訊線，可連接電腦讀取逆變器內部數據，也可通過 IRC1/2/3 模組實現遠端監控。

問題 3（保護與狀態識別）：NTS-3200 系列的前面板 LED 指示燈各顏色對應什么狀態，核心保護功能有哪些？

答案：1. LED 指示燈狀態：綠色為系統檢測正常工作，橙色為省電模式 / 遙控?cái)嚯姡?span style="font: 700 16px / 24px Inter, -apple-system, BlinkMacSystemFont, "Segoe UI", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei", "Helvetica Neue", Helvetica, Arial, sans-serif; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">紅色為報警狀態；其中綠色可顯示 <40% 負載，橙色顯示 40~80% 負載，紅色顯示> 80% 負載，同時紅、橙、綠三色組合可指示直流輸入電壓異常范圍，紅色閃爍 / 恒亮可區分輸出過載、電壓異常、過溫、逆變器故障等報警類型；2. 核心保護功能：電池過放電（低壓斷開）、電池反接、過溫度、輸出短路、過負載保護，且直流低壓 / 高壓均設置報警、關機、重啟三級保護閾值，所有保護觸發后多為關閉輸出電壓，重啟后恢復的模式。
