NTS-2200 系列是明緯推出的2200W 高信賴純正弦波 DC-AC 逆變器，峰值功率達4400W，支持12/24/48Vdc 直流輸入、100-120/200-240Vac 交流輸出且電壓頻率可通過 DIP 開關調節，具備 **-25~+70℃寬工作溫度 **、待機省電（空載消耗≤1.7W）、多重保護及 RS-232 通訊功能，適配鉛酸 / 鋰離子電池，通過 CB、UL 等多項安規認證，提供 3 年保固，廣泛應用于家居辦公、車輛、游艇、離網太陽能發電等場景，還可搭配 IRC 系列遙控器、RJ11-RS232 通訊線等選配配件使用。

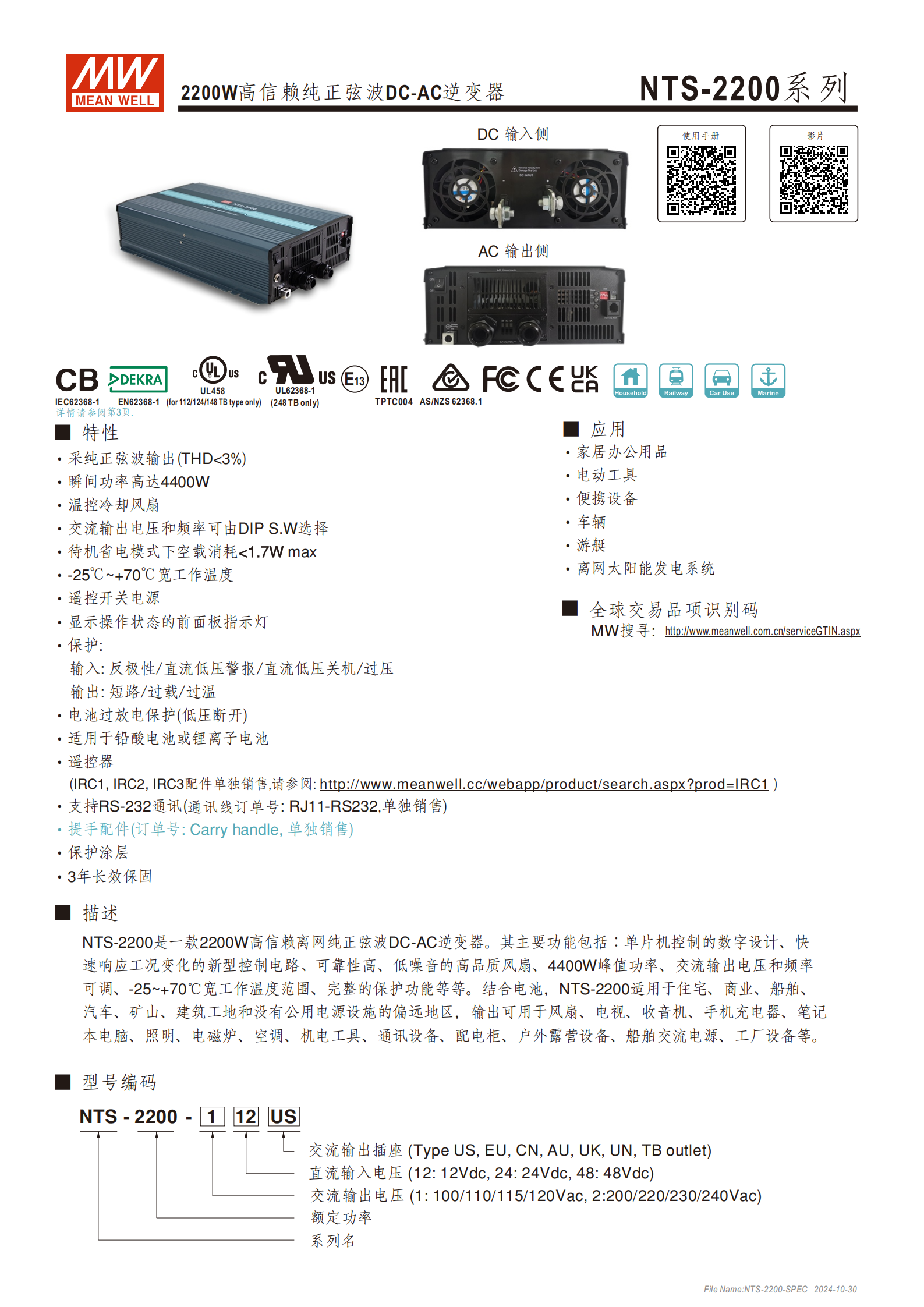

一、產品基礎信息
NTS-2200 系列是明緯研發的2200W 高信賴離網型純正弦波 DC-AC 逆變器，采用單片機控制的數字設計，搭配快速響應控制電路與低噪音高品質風扇，MTBF 達 364.7K hrs（Telcordia TR/SR-332 標準），提供3 年長效保固，內部含預啟動線路，開機時間 8s，通過 CB、UL458、IEC62368-1、FCC 等多項全球安規與電磁兼容認證，是全球交易品項。
二、核心特性
輸出波形：純正弦波（THD < 3%），交流調整率為額定輸出電壓的 ±3.0%；
功率表現：額定連續功率 2200W，3 分鐘過功率 2530W，10 秒峰值功率 3300W，30 周期瞬間功率4400W；
節能設計：待機省電模式下空載消耗≤1.7W，自動檢測交流輸出負載≦10W 切換至省電模式；
環境適配：-25℃~+70℃寬工作溫度，工作濕度 20~90% RH 無冷凝，儲存溫濕度 - 30~+70℃/-22~+158°F、10~95% RH 無冷凝，耐振動 10~500Hz/3G（X/Y/Z 軸各 60 分鐘）；
靈活調節：交流輸出電壓、頻率及省電模式可通過DIP S.W 撥碼開關自主選擇，支持遙控開關電源。

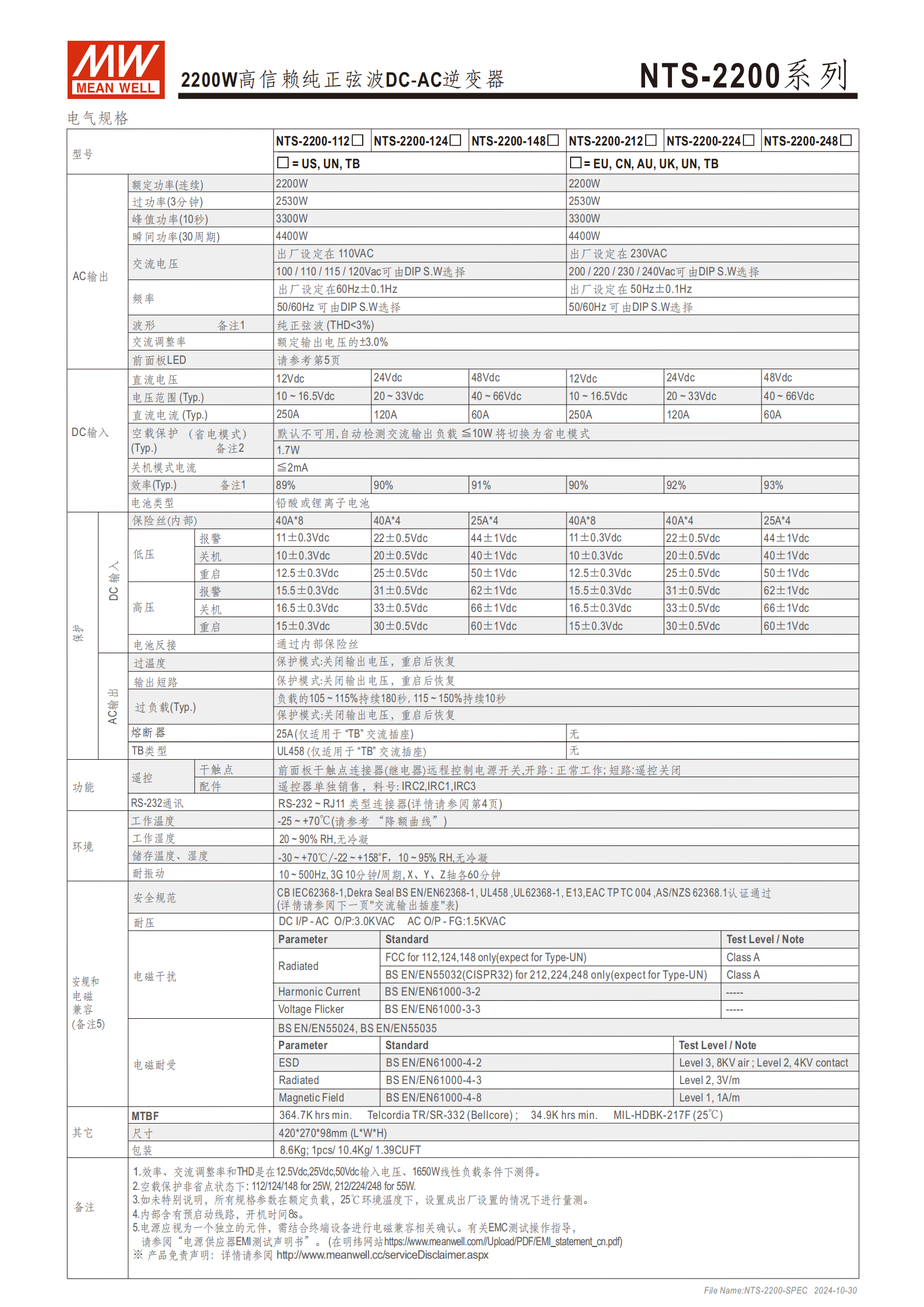

三、電氣規格（核心參數）
不同型號按 ** 直流輸入電壓（12/24/48Vdc）和交流輸出電壓（100-120/200-240Vac）** 劃分，核心規格統一，細分參數如下表：
| 核心類別 | 關鍵參數 | 備注 |
|---|---|---|
| AC 輸出 | 額定功率 2200W，過功率 2530W（3min），峰值 3300W（10s），瞬間 4400W（30 周期） | 輸出電壓分兩檔：100/110/115/120Vac、200/220/230/240Vac，頻率 50/60Hz 可選 |
| DC 輸入 | 適配鉛酸電池 / 鋰離子電池，輸入電流 Typ.：12V-250A、24V-120A、48V-60A | 內部保險絲：12V-40A8、24V-40A4、48V-25A*4 |
| 效率 | 89%~93%（Typ.） | 12V 型 89%、24V 型 90-92%、48V 型 91/93%，在 1650W 線性負載下測得 |
| 空載保護 | 省電模式≤10W 觸發，非省電模式：112/124/148 型 25W、212/224/248 型 55W | 默認不可用，可通過開關設置 |
直流輸入高低壓保護參數（Typ.）
| 保護類型 | 報警電壓 | 關機電壓 | 重啟電壓 |
|---|---|---|---|
| 12Vdc 低壓 | 11±0.3/0.5Vdc | 10±0.3/0.5Vdc | 12.5±0.3/0.5Vdc |
| 24Vdc 低壓 | 22±0.5Vdc | 20±0.5Vdc | 25±0.5Vdc |
| 48Vdc 低壓 | 44±1Vdc | 40±1Vdc | 50±1Vdc |
| 12Vdc 高壓 | 15.5±0.3/0.5Vdc | 16.5±0.3/0.5Vdc | 15±0.3/0.5Vdc |
| 24Vdc 高壓 | 31±0.5Vdc | 33±0.5Vdc | 30±0.5Vdc |
| 48Vdc 高壓 | 62±1Vdc | 66±1Vdc | 60±1Vdc |
四、型號編碼規則
NTS-2200 - ① - ②③④ - ⑤⑥
①：交流輸出電壓檔，1=100/110/115/120Vac，2=200/220/230/240Vac；
②③④：直流輸入電壓，12=12Vdc、24=24Vdc、48=48Vdc；

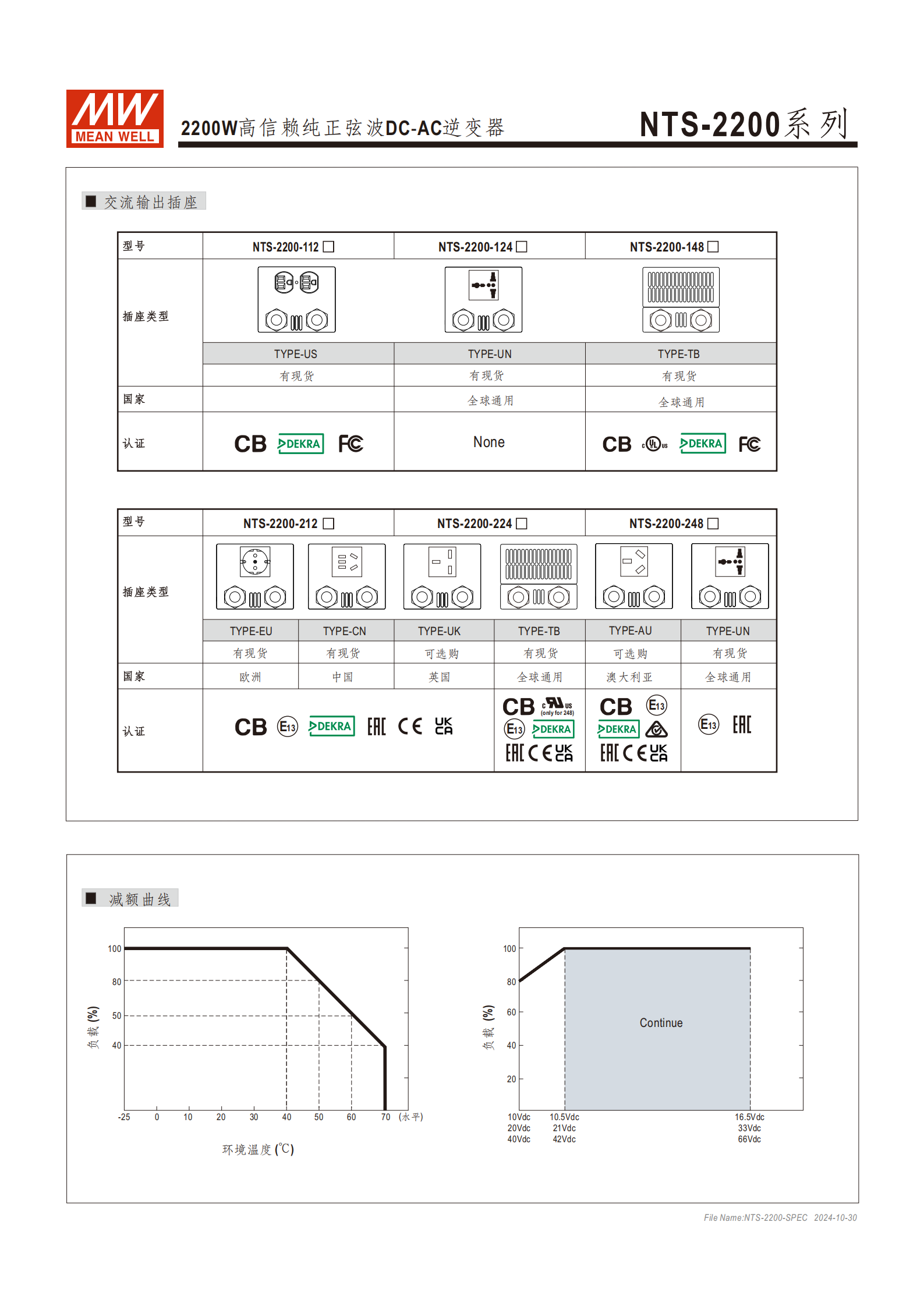

⑤⑥：交流輸出插座類型，US/EU/CN/AU/UK/UN/TB 等（TB 為端子輸出，US/CN 等為對應國標插座）。現貨類型：TYPE-US/UN/CN/TB，TYPE-UK/AU 為可選購。
五、保護功能
具備全維度保護機制，保護觸發后均為關閉輸出電壓，重啟后恢復（電池反接通過內部保險絲保護），具體包括：
電池保護：過放電（低壓斷開）、過壓、反接保護；
輸出保護：過負載、短路保護（過負載：105~115% 持續 180 秒，115~150% 持續 10 秒觸發）；
環境保護：過溫度保護；
電氣保護：內部保險絲過流保護。
六、功能與操控
狀態指示：前面板三色指示燈，綠色 = 系統檢測 / 正常工作，橙色 = 遙控斷電 / 省電模式，紅色 = 報警狀態；
遙控功能：支持 IRC1/IRC2/IRC3 遠端監控模組（單獨銷售），可解碼 RS-232 信號并數字顯示；配備干觸點遠程控制電源開關（TB 插座專屬），開路 = 正常工作，短路 = 遙控關閉；
通訊功能：支持RS-232 通訊，可讀取逆變器內部數據，配套 RJ11-RS232 通訊線（單獨銷售，訂單號 RJ11-RS232）；
參數調節：通過 DIP SW1-SW4 調節，SW1-SW2 調電壓、SW3 調頻率（ON=50Hz/OFF=60Hz）、SW4 調省電模式（ON = 開啟 / OFF = 關閉）。
七、物理參數
尺寸：42027098mm（LWH），公差 ±1mm，機殼型號 289A；
重量：單機 8.6Kg，包裝 10.4Kg，包裝體積 1.39CUFT；
交流插座耐受電流：US-15A、EU-16A、CN-10A、UN-16A、UK-13A、AU-10A，超流需使用面板輸出端子連接。
八、配件信息
| 配件類型 | 名稱 / 訂單號 | 狀態 | 數量 |
|---|---|---|---|
| 標準配件 | 終端保護器 | 標配 | 1 套 |
| 選配配件 | RJ11-RS232 通訊線 | 單獨銷售 | 1 根 |
| 選配配件 | Carry Handle 提手 | 單獨銷售 | 1 個（含腳墊 4 個、螺絲 2 個） |
| 選配配件 | IRC1/IRC2/IRC3 遙控器 | 單獨銷售 | 1 個 |
九、應用場景
基礎場景：家居辦公用品、電動工具、便攜設備供電；
移動場景：車輛、游艇車載 / 船載電源；
離網場景：離網太陽能發電系統、偏遠無公用電區域（礦山、建筑工地、鄉村等）；
適配負載：風扇、電視、充電器、照明、電磁爐、空調、機電工具、通訊設備、戶外露營設備等。典型應用方案：電池組 + NTS 系列逆變器 + AC/DC 充電器（PB/NPB/NPP 系列）組成離網供電系統，可接入太陽能或市電補充。
十、耐壓與電磁兼容
耐壓：DC 輸入 - AC 輸出 3.0KVAC，AC 輸出 - 接地 1.5KVAC；
電磁干擾：112/124/148 型符合 FCC Class A，212/224/248 型符合 EN55032 (CISPR32) Class A（UN 型除外）；
電磁耐受：ESD（8KV 空氣 / 4KV 接觸）、輻射抗擾（3V/m）、磁場抗擾（1A/m），符合 EN61000 系列標準。
4. 關鍵問題
問題 1（規格與選型）：NTS-2200 系列逆變器的直流輸入和交流輸出有哪些檔位，如何根據使用場景選型？
答案：直流輸入分12Vdc、24Vdc、48Vdc三檔，交流輸出分100/110/115/120Vac和200/220/230/240Vac兩檔，頻率均支持 50/60Hz 通過 DIP 開關調節；選型時，小功率移動設備（車載 / 便攜）可選 12Vdc 輸入款，船舶 / 工業設備可選 24/48Vdc 輸入款，國內使用優先選 200-240Vac 輸出 + TYPE-CN 插座型號，海外使用匹配當?shù)夭遄║S/EU/UK 等），離網大功率場景可選 TB 端子輸出款（耐流更高）。
問題 2（功能與操作）：NTS-2200 系列的 DIP 撥碼開關如何調節交流電壓、頻率和省電模式，遙控開關的工作邏輯是什么？
答案：DIP SW1-SW2 調節交流電壓（OFF-OFF=100/200Vac、OFF-ON=110/220Vac、ON-OFF=115/230Vac、ON-ON=120/240Vac），SW3 調節頻率（ON=50Hz、OFF=60Hz），SW4 調節省電模式（ON = 開啟、OFF = 關閉）；遙控開關分兩種，一是 TB 插座專屬干觸點遙控（開路為正常工作，短路為遙控關閉輸出），二是 IRC1/2/3 遠端監控模組（單獨銷售），可解碼 RS-232 信號實現逆變器狀態監控。
問題 3（保護與安全）：NTS-2200 系列具備哪些保護功能，各保護機制的觸發條件和恢復方式是什么？
答案：該系列具備電池過放電 / 過壓 / 反接、過溫度、輸出短路、過負載全維度保護功能；除電池反接通過內部保險絲實現保護外，其余保護觸發后均為關閉交流輸出電壓，恢復方式為設備重啟；過負載觸發條件為 105~115% 負載持續 180 秒或 115~150% 負載持續 10 秒，高低壓保護有明確的報警 / 關機 / 重啟電壓閾值（12/24/48Vdc 輸入各有對應參數），過溫 / 短路為即時觸發保護。
