NTS-1200 系列是明緯推出的1200W高信賴純正弦波 DC-AC 逆變器，具備THD<3%的純正弦波輸出、2000W瞬間峰值功率，支持 12/24/48Vdc 直流輸入與 100-120/200-240Vac 交流輸出，電壓頻率可通過 DIP 撥碼開關調節，工作溫度覆蓋-25℃~+70℃，擁有電池過放、過溫、短路等完整保護功能，適配鉛酸 / 鋰離子電池，支持 RS-232 通訊和遠程控制，空載省電模式消耗 **<1.5W**，提供3 年保固，廣泛應用于家居、車輛、游艇、離網太陽能發電等場景，還通過 CB、DEKRA 等多項國際認證，可選配遙控器、通訊線、提手等配件。

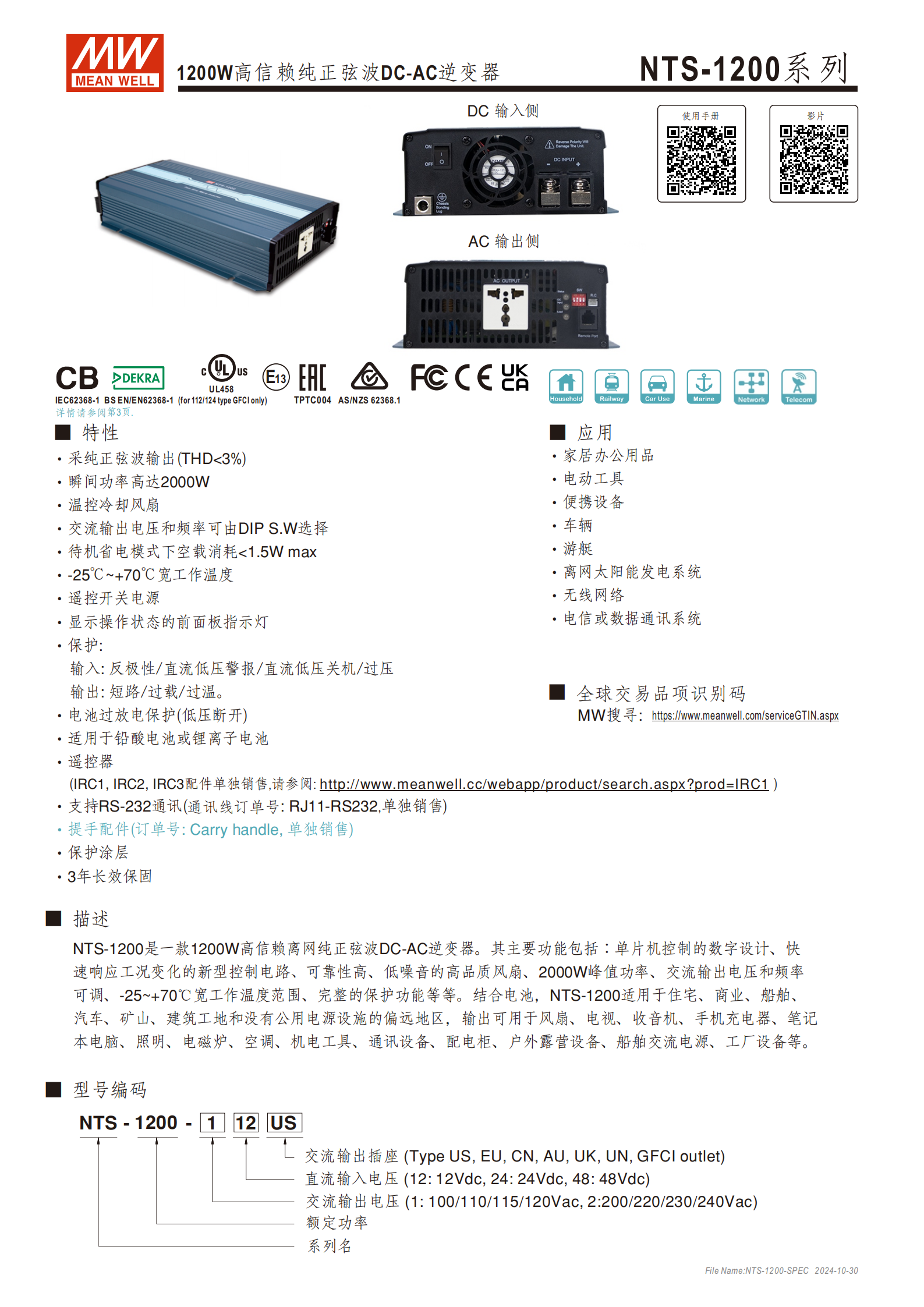

一、產品基礎定位
NTS-1200 系列是明緯研發的1200W高信賴離網純正弦波 DC-AC 逆變器，采用單片機控制的數字設計，搭配快速響應的控制電路和低噪音高品質風扇，可靠性高，提供3 年長效保固，通過 CB、DEKRA、IEC62368-1、BS EN/EN62368-1 等多項國際認證，是全球交易品項，可適配多場景供電需求。
二、核心性能特性
輸出性能：純正弦波輸出（THD<3%），額定連續功率 1200W，過功率（3 分鐘）1380W，峰值功率（10 秒）1800W，瞬間功率（30 周期）2000W；交流輸出調整率為額定輸出電壓的 ±3.0%。
節能設計：支持待機省電模式，空載消耗 **<1.5W**（不同型號 1.2W/1.4W/1.5W），非省電模式空載消耗 15W/25W，關機模式電流 **≦1mA**；具備自動負載檢測，交流輸出負載≦10W 時自動切換為省電模式。
寬適配性：適配鉛酸電池或鋰離子電池；工作溫度覆蓋 **-25℃~+70℃**（需參考降額曲線），工作濕度 20~90% RH（無冷凝），儲存溫濕度 - 30~+70℃/10~95% RH（無冷凝）；耐振動性能為 10~500Hz、3G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
智能調節：交流輸出電壓（100/110/115/120Vac 或 200/220/230/240Vac）、頻率（50/60Hz）及省電模式，均可通過DIP 撥碼開關手動選擇，出廠默認 110VAC/60Hz 或 230VAC/50Hz。

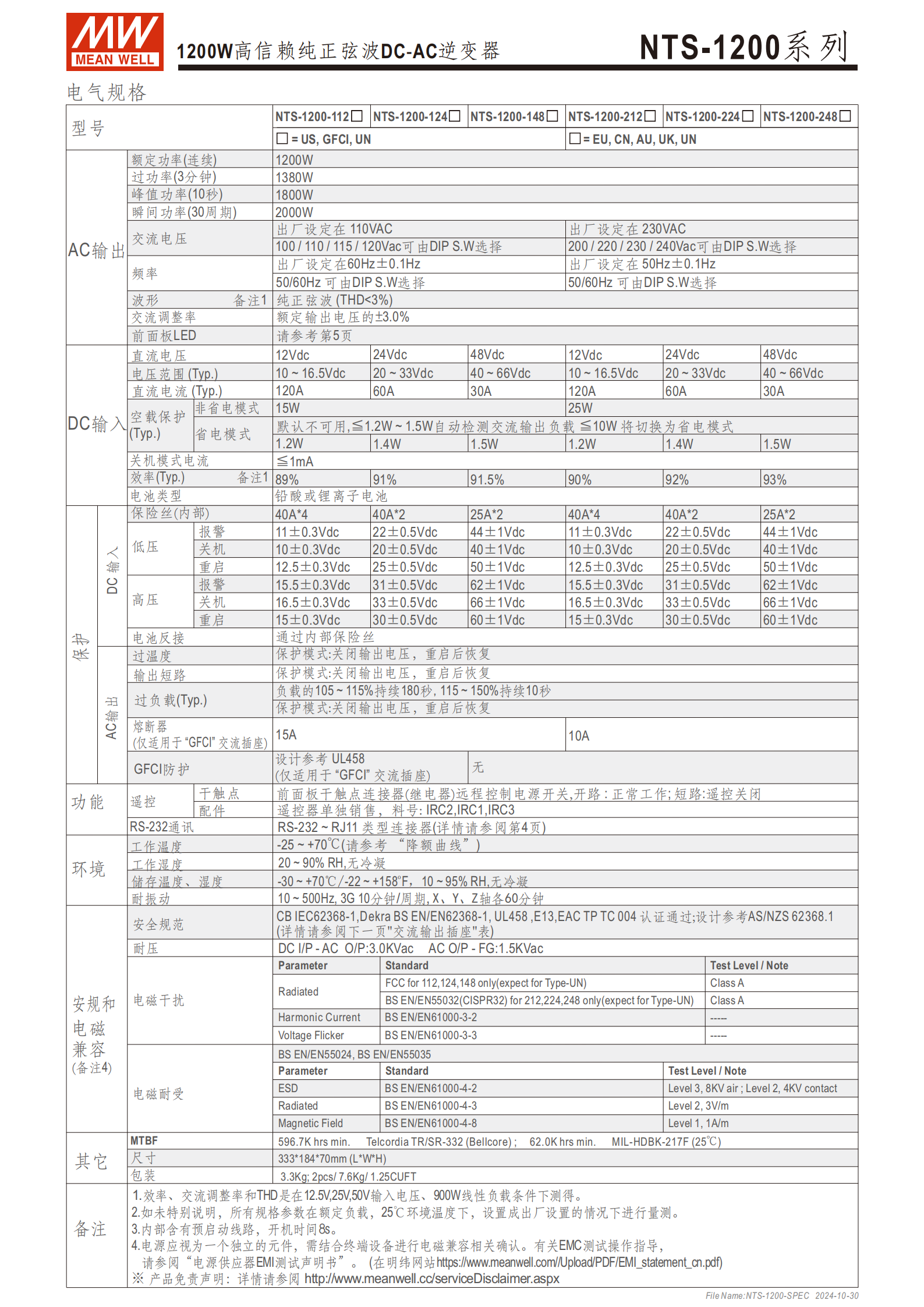

三、電氣規格參數
不同型號的核心電氣規格如下表，核心分為1 系（100-120Vac 輸出）和2 系（200-240Vac 輸出），對應 12/24/48Vdc 直流輸入：
| 型號 | 直流輸入電壓 | 輸入電壓范圍 (Typ.) | 直流輸入電流 (Typ.) | 效率 (Typ.) | 內部保險絲 |
|---|---|---|---|---|---|
| NTS-1200-112 | 12Vdc | 10~16.5Vdc | 120A | 93% | 40A*4 |
| NTS-1200-124 | 24Vdc | 20~33Vdc | 60A | 92% | 40A*2 |
| NTS-1200-148 | 48Vdc | 40~66Vdc | 30A | 91.5% | 25A*2 |
| NTS-1200-212 | 12Vdc | 10~16.5Vdc | 120A | 90% | 40A*4 |
| NTS-1200-224 | 24Vdc | 20~33Vdc | 60A | 91% | 40A*2 |
| NTS-1200-248 | 48Vdc | 40~66Vdc | 30A | 89% | 25A*2 |
四、完整保護功能
全系列配備多重保護機制，保護觸發后均關閉輸出電壓，重啟后恢復（電池反接通過內部保險絲保護）：
直流輸入保護：低壓 / 高壓均設報警和關機雙閾值（如 12Vdc 型號：低壓報警 11±0.3Vdc、關機 10±0.3Vdc；高壓報警 15.5±0.3Vdc、關機 16.5±0.3Vdc）；電池反接保護。
工況保護：過溫度保護（含風扇鎖?。?、輸出短路保護。
負載保護：過負載保護，負載 105~115% 持續 180 秒、115~150% 持續 10 秒觸發保護；GFCI 防護（僅適用于 GFCI 型交流插座，配 15A/10A 熔斷器）。
五、功能與配件配置
控制與通訊
遠程控制：前面板干觸點連接器支持遙控電源開關，開路為正常工作，短路為遙控關閉；可選配 IRC1/IRC2/IRC3 遙控器（單獨銷售）。
RS-232 通訊：配備 RJ11-RS232 型連接器，可讀取逆變器內部數據，通訊線（訂單號 RJ11-RS232）單獨銷售。
狀態顯示：前面板綠 / 橙 / 紅 LED 指示燈，分別顯示正常工作 / 省電模式、遙控斷電、報警 / 故障狀態；可通過指示燈判斷直流輸入電壓區間、過載 / 短路 / 過溫等故障。
選配配件：RJ11-RS232 通訊線、Carry Handle 提手（含腳墊 4 個、螺絲 2 個）、IRC1/2/3 遠端監控模組，所有配件均需與逆變器單獨訂購。
六、型號編碼與交流輸出插座
型號編碼規則：NTS-輸出電壓-輸入電壓-插座類型，其中輸出電壓 1=100/110/115/120Vac，2=200/220/230/240Vac；輸入電壓 12=12Vdc，24=24Vdc，48=48Vdc；插座類型含 US/GFCI/UN/EU/CN/UK/AU。
插座類型與供貨：TYPE-US/UN/UK/EU 為有現貨，TYPE-GFCI/CN/AU 為可選購，對應不同國家 / 地區使用，部分型號支持 E13/CB/FC 認證。
七、物理規格與安裝
尺寸與重量：機身尺寸33318470mm（LWH），單臺重 3.3Kg，2 臺包裝重 7.6Kg，包裝體積 1.25CUFT；機殼型號 286A，公差 ±1mm。
端口配置：含直流輸入端子、交流輸出插座、遠程控制端口（RJ11/DB9）、DIP 撥碼開關、LED 指示燈；配備 Chassis Bonding Lug 接地端子，標注 “Reverse Polarity Will Damage The Unit” 防反接提示。
安裝參考：可查閱明緯官網安裝手冊（http://www.meanwell.com/manual.html），典型應用可搭配電池組、AC/DC 電池充電器（PB/NPB/NPP 系列）組成離網供電系統。
八、應用場景
廣泛適用于家居辦公用品、電動工具、便攜設備等日常場景；車輛、游艇等移動場景；離網太陽能發電系統等新能源場景；以及無線網絡、電信 / 數據通訊系統等專業場景，也可用于礦山、建筑工地、偏遠無公用電地區的供電。
關鍵問題
問題 1（性能與規格側重）：NTS-1200 系列逆變器的功率參數和核心輸出特性是什么？
答案：核心額定連續功率為1200W，過功率（3 分鐘）1380W，峰值功率（10 秒）1800W，瞬間功率（30 周期）2000W；輸出為純正弦波，總諧波失真THD<3%，交流輸出調整率為額定輸出電壓的 ±3.0%；交流輸出電壓支持 100/110/115/120Vac 或 200/220/230/240Vac，頻率支持 50/60Hz，均可通過 DIP 撥碼開關調節。
問題 2（使用與保護側重）：NTS-1200 系列逆變器的核心保護功能有哪些，省電模式的觸發條件和空載消耗是多少？
答案：核心保護功能包含電池過放電 / 反接保護、直流輸入低壓 / 高壓報警與關機保護、過溫度（含風扇鎖住）保護、輸出短路保護、過負載保護，GFCI 型插座還配備 GFCI 防護；省電模式的觸發條件為交流輸出負載≦10W時自動切換，該模式下空載消耗 **<1.5W**（不同型號為 1.2W/1.4W/1.5W），關機模式電流≦1mA。
問題 3（配置與拓展側重）：NTS-1200 系列逆變器支持哪些遠程控制和通訊功能，可選配的配件有哪些？
答案：遠程控制方面，前面板干觸點連接器支持遙控電源開關（開路工作、短路關閉），還可單獨選購 IRC1/IRC2/IRC3 遠端監控模組；通訊方面，支持RS-232 通訊，通過 RJ11-RS232 連接器可讀取逆變器內部數據，配套通訊線（RJ11-RS232）需單獨訂購；可選配配件包括 RJ11-RS232 通訊線、Carry Handle 提手（含 4 個腳墊 + 2 個螺絲）、IRC1/IRC2/IRC3 遙控器 / 遠端監控模組，所有配件均與逆變器單獨訂購。
