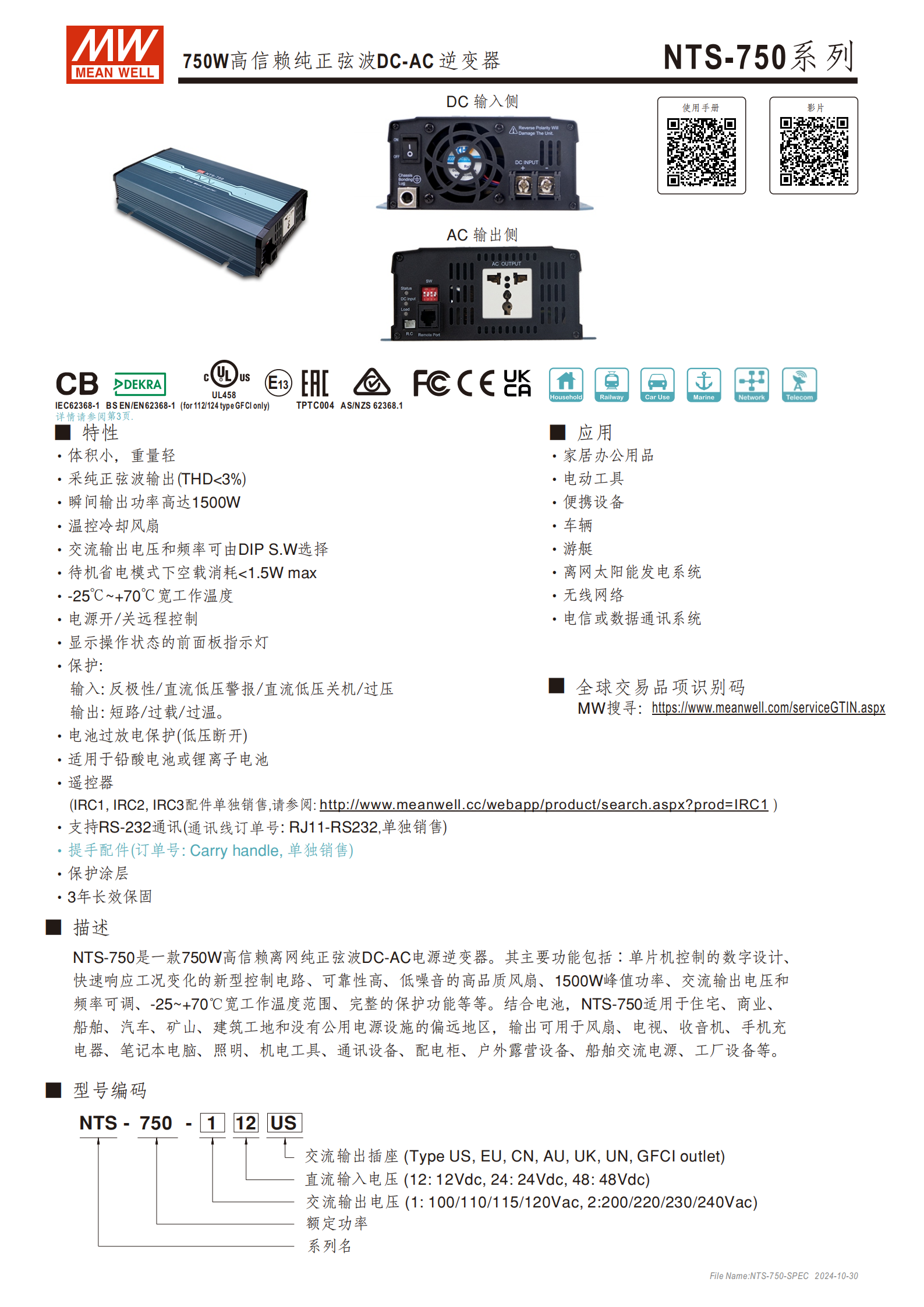

NTS-750 系列是明緯推出的750W 高信賴純正弦波 DC-AC 逆變器，峰值功率達1500W，支持 12/24/48Vdc 直流輸入、100-120/200-240Vac 交流輸出，輸出頻率 50/60Hz 可調節，具備THD<3%的純正弦波輸出特性，工作溫度覆蓋-25℃~+70℃，擁有完善的保護功能和多種拓展配件，適配鉛酸 / 鋰離子電池，廣泛應用于家居辦公、車輛、游艇、離網太陽能發電等場景，提供3 年保固，整體體積小、重量輕且能效最高達 93%。
NTS-750 系列是明緯研發的750W 高信賴離網純正弦波 DC-AC 逆變器，采用單片機控制的數字設計，搭配快速響應的控制電路和低噪音高品質風扇，具備體積小、重量輕的特點，適配鉛酸電池 / 鋰離子電池，提供3 年長效保固，廣泛應用于家居辦公、電動工具、車輛、游艇、離網太陽能發電、無線網絡、電信數據通訊等場景，也適用于無公用電源的偏遠地區、建筑工地、礦山等環境。
二、核心型號與編碼規則
NTS-750 型號編碼由系列名、額定功率、交流輸出電壓、直流輸入電壓、交流輸出插座類型組成，核心分 6 款基礎型號：NTS-750-112、NTS-750-124、NTS-750-148、NTS-750-212、NTS-750-224、NTS-750-248。
| 編碼部分 | 含義 | 可選參數 |
|---|---|---|
| 第 1 位數字 | 交流輸出電壓 | 1：100/110/115/120Vac；2：200/220/230/240Vac |
| 第 2-3 位數字 | 直流輸入電壓 | 12：12Vdc；24：24Vdc；48：48Vdc |
| 后綴 | 交流輸出插座 | US、GFCI、CN、UK、AU、UN、EU 等 |

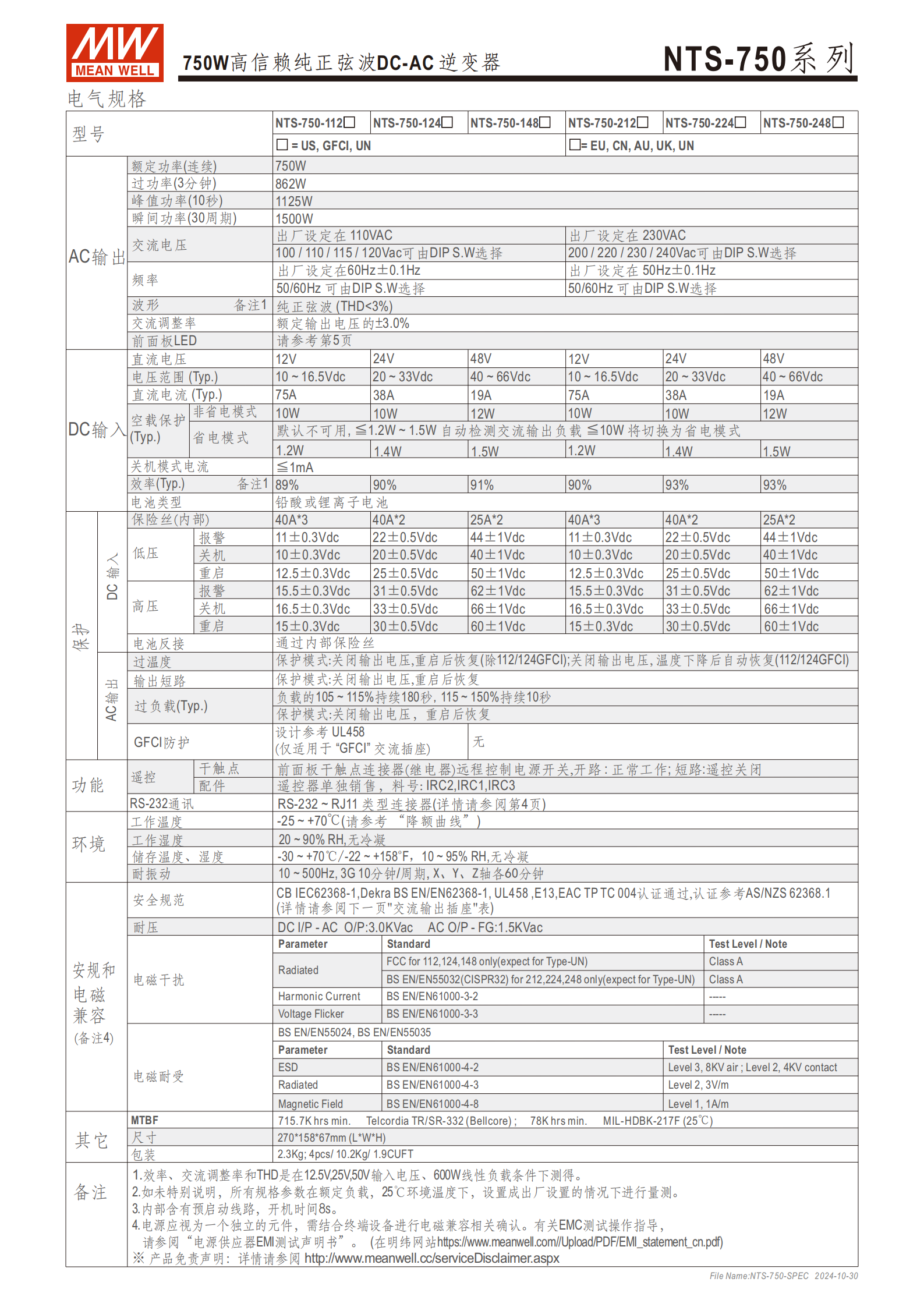

三、關鍵電氣規格（核心參數）
全系列額定連續功率均為750W，峰值功率（10 秒）1500W，3 分鐘過功率862W，純正弦波輸出THD<3%，交流調整率為額定輸出電壓的 **±3.0%**，核心規格如下表：
| 型號 | 直流輸入電壓（Typ.） | 直流電壓范圍 | 效率（Typ.） | 內部保險絲 | 省電模式空載消耗 |
|---|---|---|---|---|---|
| NTS-750-112 | 12Vdc | 10~16.5Vdc | 90% | 40A*2 | ≤1.2W |
| NTS-750-124 | 24Vdc | 20~33Vdc | 91% | 25A*2 | ≤1.4W |
| NTS-750-148 | 48Vdc | 40~66Vdc | 90% | 40A*3 | ≤1.5W |
| NTS-750-212 | 12Vdc | 10~16.5Vdc | 93% | 40A*2 | ≤1.2W |
| NTS-750-224 | 24Vdc | 20~33Vdc | 93% | 25A*2 | ≤1.4W |
| NTS-750-248 | 48Vdc | 40~66Vdc | 89% | 40A*3 | ≤1.5W |
交流輸出：出廠設定 110Vac/60Hz（1 系列）、230Vac/50Hz（2 系列），電壓 / 頻率可通過DIP S.W調節；
空載模式：非省電模式空載消耗 10~12W，省電模式默認不可用，負載≤10W 時自動切換，關機模式電流≤1mA；
使用壽命：MTBF 最低715.7K 小時（Telcordia TR/SR-332 標準）。
四、核心功能特性
可調性：交流輸出電壓（100/110/115/120/200/220/230/240Vac）、頻率（50/60Hz）、省電模式均可通過DIP 撥碼開關選擇；
節能與散熱：待機省電模式空載消耗 **<1.5W**，配備溫控冷卻風扇，根據工況調節散熱；
狀態顯示：前面板LED 三色指示燈（綠 / 橙 / 紅）顯示直流輸入電壓、負載占比、工作狀態及報警信息；
遠程控制：支持電源開 / 關遠程控制，干觸點連接器開路為正常工作、短路為遙控關閉；
數據通訊：支持RS-232 通訊，可讀取逆變器內部數據，通訊線（RJ11-RS232）單獨銷售；
環境適應性：工作溫度 **-25℃~+70℃**（需參考降額曲線），工作濕度 20~90% RH（無冷凝），儲存溫濕度 - 30~+70℃/10~95% RH（無冷凝），耐振動 10~500Hz、3G，X/Y/Z 軸各 60 分鐘。
五、完善的保護功能
全系列配備多重保護，保護模式以關閉輸出電壓為主，部分故障重啟恢復、過溫故障溫度下降后自動恢復，核心保護如下：
直流輸入保護：電池過放電（低壓斷開）、高低壓報警 / 關機 / 重啟保護，電池反接保護（通過內部保險絲）；
整機與輸出保護：過溫度保護、輸出短路保護、過負載保護（負載 105~115% 持續 180 秒，115~150% 持續 10 秒）；
專項防護：112/124 型 GFCI 插座適配 UL458 設計，具備 GFCI 防護。
六、認證與標準
安全規范：通過 CB、IEC62368-1、DEKRA、BS EN/EN62368-1、UL458、E13、EAC、TP TC 004、AS/NZS 62368.1 等認證；
耐壓標準：DC I/P - AC O/P：3.0KVac，AC O/P - FG：1.5KVac；
電磁兼容：輻射干擾符合 FCC（1 系列）、BS EN/EN55032（2 系列）Class A 標準；諧波電流符合 BS EN/EN61000-3-2；電磁耐受含 ESD（8KV 空氣 / 4KV 接觸）、輻射（3V/m）、磁場（1A/m）等標準。
七、配件與拓展（均單獨銷售）
遙控器：IRC1、IRC2、IRC3，可遠端監控并解碼 RS-232 信號，數字儀表顯示逆變器狀態；
通訊線：RJ11-RS232，適配 RS-232 通訊功能；
提手配件：訂單號 Carryhandle，含提手 1 個、腳墊 4 個、螺絲 2 個（M4*2）；
連接器：遠程控制為 JST B-XH 或同等級品，遠程端口為 RJ11（DB9 接口）。
八、操作與調試
DIP 撥碼開關：SW1/SW2 調節輸出電壓，SW3 調節頻率，SW4 開啟 / 關閉省電模式；
LED 燈號解讀：綠燈代表正常輸入 / 低負載，橙燈代表預警輸入 / 中負載，紅燈代表異常輸入 / 高負載 / 報警；報警模式下燈號恒亮 / 熄滅 / 閃爍分別對應過載短路、電壓異常、過溫風扇鎖死、逆變器故障；
開機特性：內部含預啟動線路，開機時間8s。
九、典型應用方案
核心為電池組 + NTS-750 逆變器的離網供電方案，可搭配明緯 PB/NPB/NPP 系列 AC/DC 電池充電器實現電池補電，適配太陽能離網發電、船舶 / 車輛供電、戶外露營、偏遠地區配電等場景，直接輸出交流電源至各類用電設備（風扇、電視、筆記本、電動工具、通訊設備等）。
關鍵問題
問題 1（規格與調節）：NTS-750 系列逆變器的交流輸出電壓和頻率如何調節，核心調節參數有哪些？
答案：通過機身的DIP 撥碼開關進行調節，SW1 和 SW2 組合調節輸出電壓（OFF-OFF=100/200Vac、OFF-ON=110/220Vac、ON-OFF=115/230Vac、ON-ON=120/240Vac）；SW3 調節頻率（ON=50Hz、OFF=60Hz）；SW4 控制省電模式（ON = 開啟、OFF = 關閉）。出廠默認 1 系列為 110Vac/60Hz，2 系列為 230Vac/50Hz。
問題 2（保護與故障）：NTS-750 系列逆變器的直流輸入高低壓保護有哪些關鍵閾值，LED 燈號如何提示直流輸入異常？
答案：1. 高低壓閾值（典型值）：12Vdc 款報警 11~12.5Vdc、關機 <11Vdc/>15.5Vdc、重啟 12.5~15.5Vdc；24Vdc 款報警 22~25Vdc、關機 < 22Vdc/>31Vdc、重啟 25~31Vdc；48Vdc 款報警 44~50Vdc、關機 < 44Vdc/>62Vdc、重啟 50~62Vdc。2. LED 燈號提示：綠燈代表輸入電壓正常，橙燈代表輸入電壓進入預警區間，紅燈代表輸入電壓過低 / 過高（異常）。
問題 3（應用與拓展）：NTS-750 系列逆變器的核心拓展配件有哪些，各配件的核心功能是什么？
答案：核心拓展配件均單獨銷售，1. 遙控器 IRC1/IRC2/IRC3：實現逆變器遠端監控，解碼 RS-232 信號并通過數字儀表顯示設備工作狀態；2. 通訊線 RJ11-RS232：適配逆變器的 RS-232 通訊功能，可將逆變器與電腦連接，讀取設備內部運行數據；3. 提手配件 Carryhandle：含提手、腳墊、螺絲，提升設備便攜性，方便安裝與移動；此外還有干觸點連接器，實現逆變器電源的遠程開 / 關控制。
