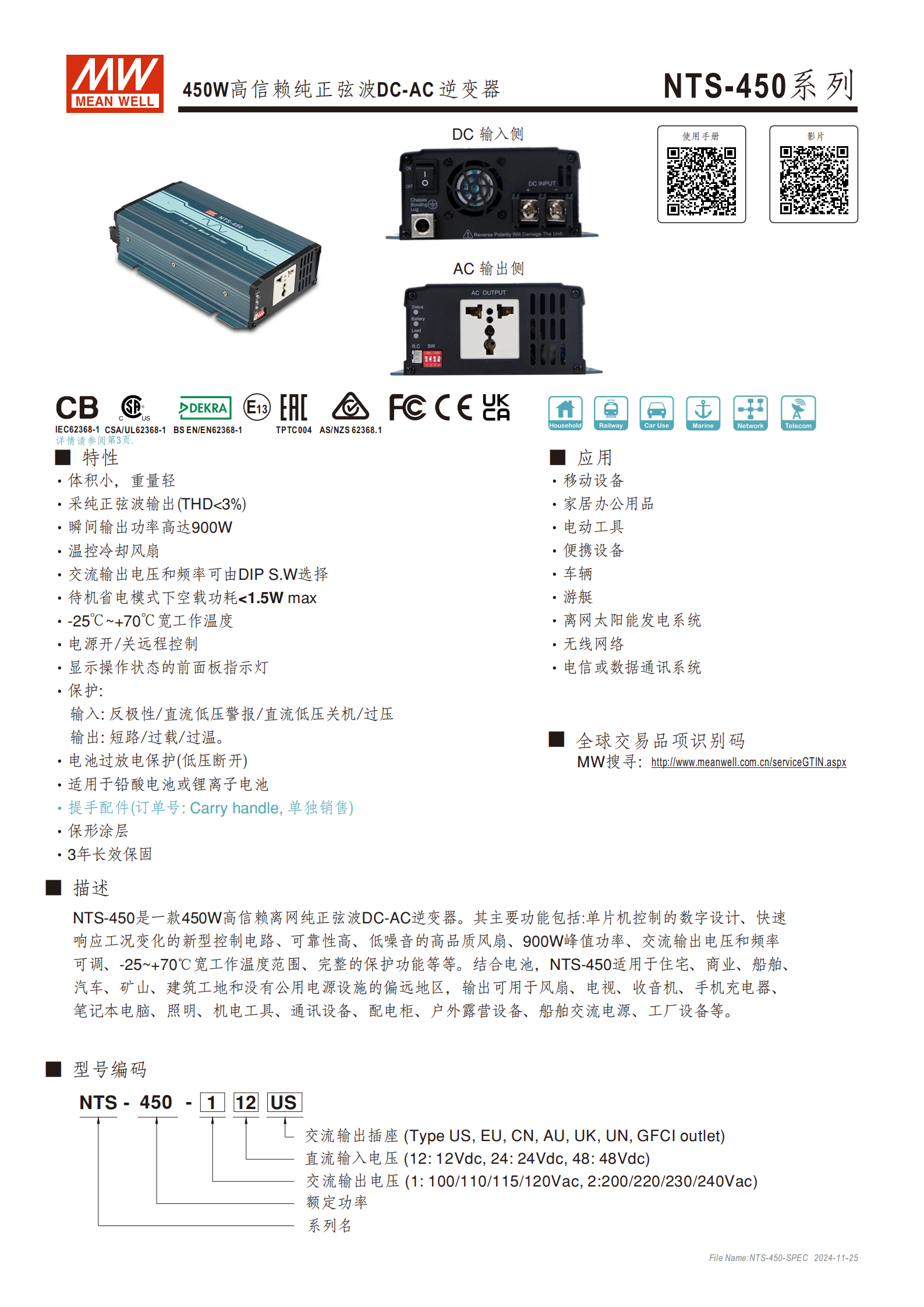

NTS-450 系列是明緯推出的450W 高信賴純正弦波 DC-AC 逆變器，峰值功率達900W，支持 12/24/48Vdc 直流輸入、100-120/200-240Vac 交流輸出，輸出THD<3%，具備 **-25℃~+70℃** 寬工作溫度、待機省電（空載功耗 < 1.5W）、多重保護及遠程控制功能，適配鉛酸 / 鋰離子電池，通過 CB IEC62368-1 等多項認證，體積 21013055mm，重 1.3/1.66Kg，廣泛應用于移動設備、車輛、離網太陽能發電系統等場景，提供 3 年保固。
NTS-450 系列為明緯研發的450W 高信賴離網純正弦波 DC-AC 逆變器，采用單片機數字控制設計，響應工況變化快，可靠性高，適配鉛酸 / 鋰離子電池，通過CB IEC62368-1、CSA/UL62368-1、DEKRA等多項國際認證，提供3 年長效保固，核心適用于無公用電網的場景及各類移動 / 固定用電設備。
二、核心產品特性
輸出性能：純正弦波輸出（THD<3%），瞬間峰值功率達900W，3 分鐘過功率支持 517.5W/675W；交流輸出電壓、頻率可通過DIP S.W 撥碼開關自定義選擇。
節能設計：待機省電模式下空載功耗 < 1.5W，非省電模式空載功耗 10-12W，關機模式電流 **≤1mA**，可自動檢測負載切換省電模式。
環境適配：**-25℃~+70℃** 寬工作溫度，工作濕度 20~90% RH（無冷凝），儲存溫濕度 - 30~+70℃/10~95% RH（無冷凝）；耐振動（10~500Hz，3G，X/Y/Z 軸各 60 分鐘）。
實用設計：溫控冷卻風扇（低噪音）、保形涂層、前面板 LED 指示燈（顯示工作狀態）、電源開 / 關遠程控制，提手為選配配件，體積小巧（21013055mm），重量 1.3Kg（非 US 型）/1.66Kg（US 型）。
全保護機制：含電池過放電、電池反接、過溫度、輸出短路、輸入高壓 / 低壓、輸出過載等多重保護，多數保護為關閉輸出電壓，重啟后恢復，電池反接通過內部保險絲斷開。

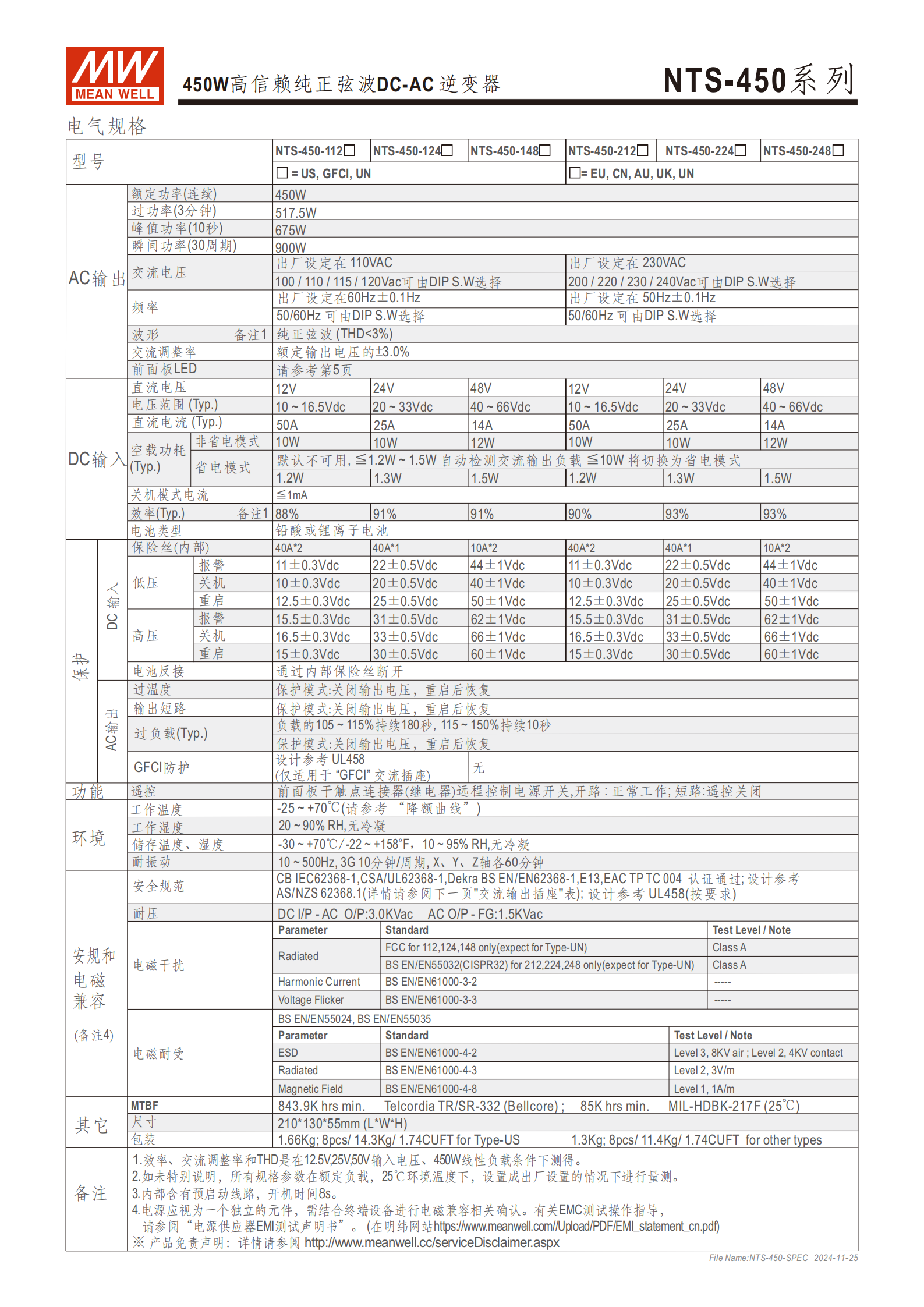

三、電氣規格（核心型號參數）
| 型號 | 直流輸入電壓 | 直流電壓范圍 | 交流輸出電壓范圍 | 效率 (Typ.) | 空載功耗 (省電模式) | 內部保險絲 |
|---|---|---|---|---|---|---|
| NTS-450-112 | 12Vdc | 10~16.5Vdc | 100/110/115/120Vac | 88% | 1.2W | 40A*1 |
| NTS-450-124 | 24Vdc | 20~33Vdc | 100/110/115/120Vac | 91% | 1.3W | 10A*2 |
| NTS-450-148 | 48Vdc | 40~66Vdc | 100/110/115/120Vac | 91% | 1.5W | 40A*2 |
| NTS-450-212 | 12Vdc | 10~16.5Vdc | 200/220/230/240Vac | 93% | 1.2W | 40A*1 |
| NTS-450-224 | 24Vdc | 20~33Vdc | 200/220/230/240Vac | 93% | 1.3W | 10A*2 |
| NTS-450-248 | 48Vdc | 40~66Vdc | 200/220/230/240Vac | 88% | 1.5W | 40A*2 |
| 通用參數：交流頻率 50/60Hz±0.1Hz，交流調整率為額定輸出電壓的 ±3.0%，過載保護為 105~115% 負載持續 180 秒、115~150% 負載持續 10 秒。 |
四、型號編碼與交流輸出插座
編碼規則：NTS-450-電壓規格-插座類型，其中電壓規格數字 1 代表 100-120Vac、2 代表 200-240Vac，后兩位為直流輸入電壓（12/24/48）；插座類型含 US/GFCI/EU/CN/UK/AU/UN。
插座現貨與適配：
有現貨：TYPE-US、TYPE-UN、TYPE-EU、TYPE-CN
可選購：TYPE-GFCI、TYPE-UK、TYPE-AU
適配地區：US（美國）、EU（歐洲）、CN（中國）、UK（英國）、AU（澳大利亞）、UN（全球通用）
五、操作與顯示功能
DIP S.W 撥碼開關：SW3/SW4 調節輸出電壓（100/110/115/120/200/220/230/240Vac）、頻率（50Hz/60Hz），單獨開關控制省電模式（開 / 關）。
遠程控制：前面板干觸點連接器（JST B-XH 同等級品），Pin1/2 開路為正常工作，Pin1/2 短路為遙控關閉。
LED 指示燈：分綠 / 橙 / 紅三色，分別顯示系統正常 / 省電 / 報警狀態；可反饋直流輸入電壓區間、負載占比（<40%/40~80%/>80%），報警狀態含過載、短路、電壓異常、過溫、逆變器故障等，通過燈的恒亮 / 熄滅 / 閃爍區分。
六、環境與物理參數
耐壓：DC I/P - AC O/P：3.0KVac；AC O/P - FG：1.5KVac
MTBF：最低 843.9K hrs（Telcordia TR/SR-332）、85K hrs（25℃，MIL-HDBK-217F）
電磁兼容：輻射干擾為 Class A，符合 FCC、BS EN/EN55032 等標準；電磁耐受含 ESD（Level3/8KV 空氣、Level2/4KV 接觸）、輻射（Level2/3V/m）、磁場（Level1/1A/m）。
包裝：US 型 8 臺 / 14.3Kg，其他型 8 臺 / 11.4Kg，均為 1.74CUFT。
七、配件與應用
配件：標配腳墊 4 個、螺絲 2 個；選配提手（訂單號 Carryhandle），需單獨訂購。
典型應用：移動 / 便攜設備、電動工具、家居辦公用品、車輛、游艇、離網太陽能發電系統、無線網絡、電信 / 數據通訊系統；可搭配電池組、AC/DC 電池充電器組成供電系統，輸出適配風扇、電視、筆記本、照明、通訊設備等。
安裝：安裝手冊可在明緯官網（http://www.meanwell.com/manual.html）查詢。
關鍵問題
問題 1（性能與規格）：NTS-450 系列逆變器的核心功率參數、輸出波形及關鍵電氣指標是什么？
答案：核心功率為額定連續 450W，3 分鐘過功率 517.5W/675W，10 秒峰值功率 900W；輸出為純正弦波，THD<3%；關鍵電氣指標包括交流調整率 ±3.0%（額定輸出電壓），效率 88%~93%（Typ.），直流輸入支持 12/24/48Vdc，交流輸出支持 100-120/200-240Vac，頻率 50/60Hz±0.1Hz，省電模式空載功耗≤1.5W。
問題 2（操作與控制）：如何通過 DIP S.W 撥碼開關調節 NTS-450 系列的輸出參數，以及如何實現遠程電源控制？
答案：1. DIP S.W 調節：SW3/SW4 組合控制輸出電壓（OFF OFF=100/200Vac、OFF ON=110/220Vac、ON OFF=115/230Vac、ON ON=120/240Vac），單獨開關控制頻率（ON=50Hz、OFF=60Hz），另有開關控制省電模式（ON = 開啟、OFF = 關閉）；2. 遠程控制：通過前面板干觸點連接器（JST B-XH 同等級品），Pin1/2 開路時逆變器正常工作，Pin1/2 短路時逆變器遙控關閉，為干觸點繼電器控制方式。
問題 3（使用與狀態識別）：NTS-450 系列的 LED 指示燈分哪幾種狀態，如何通過指示燈判斷直流輸入電壓和負載的工作情況？
答案：LED 指示燈分 ** 綠色（系統檢測 / 正常工作）、橙色（省電模式 / 遙控斷電）、紅色（報警狀態）** 三種核心狀態；1. 直流輸入電壓判斷：12Vdc 款 12.5~15.5Vdc 亮綠燈、11~12.5Vdc 亮橙燈、<11Vdc/>15.5Vdc 亮紅燈；24Vdc 款 25~31Vdc 亮綠燈、22~25Vdc 亮橙燈、<22Vdc/>31Vdc 亮紅燈；48Vdc 款 50~62Vdc 亮綠燈、44~50Vdc 亮橙燈、<44Vdc/>62Vdc 亮紅燈；2. 負載情況判斷：<40% 負載亮綠燈、40~80% 負載亮橙燈、>80% 負載亮紅燈，紅色同時為報警指示燈，通過恒亮 / 熄滅 / 閃爍區分過載、短路、過溫等故障
