NTS-300 系列逆變器完整型號及對應規格
NTS-300 系列逆變器的型號編碼遵循NTS-300-□□-□規則，核心分為 5 個基礎型號，不同型號對應直流輸入電壓、交流輸出電壓、插座類型三大核心差異，以下是全型號明細、編碼解讀及核心參數對應表：
一、型號編碼規則（關鍵解讀）
| 編碼段 | NTS | 300 | 第一位 | 第二位 | 后綴 |
|---|---|---|---|---|---|
| 含義 | 系列名 | 額定功率 300W | 交流輸出電壓檔位1=100/110/115/120Vac2=200/220/230/240Vac | 直流輸入電壓12=12Vdc24=24Vdc48=48Vdc | 交流輸出插座類型US/GFCI/UN/EU/CN/UK/AU |
示例：NTS-300-112-US → 300W，交流 100-120Vac，直流 12Vdc，美國 TYPE-US 插座
二、5 個基礎核心型號（官方標配）
官方核心推出 5 個基礎型號，覆蓋 12/24/48Vdc 直流輸入，100-120/200-240Vac 交流輸出全組合，具體為：
NTS-300-112：交流 100-120Vac，直流 12Vdc
NTS-300-148：交流 100-120Vac，直流 48Vdc
NTS-300-212：交流 200-240Vac，直流 12Vdc
NTS-300-224：交流 200-240Vac，直流 24Vdc
NTS-300-248：交流 200-240Vac，直流 48Vdc

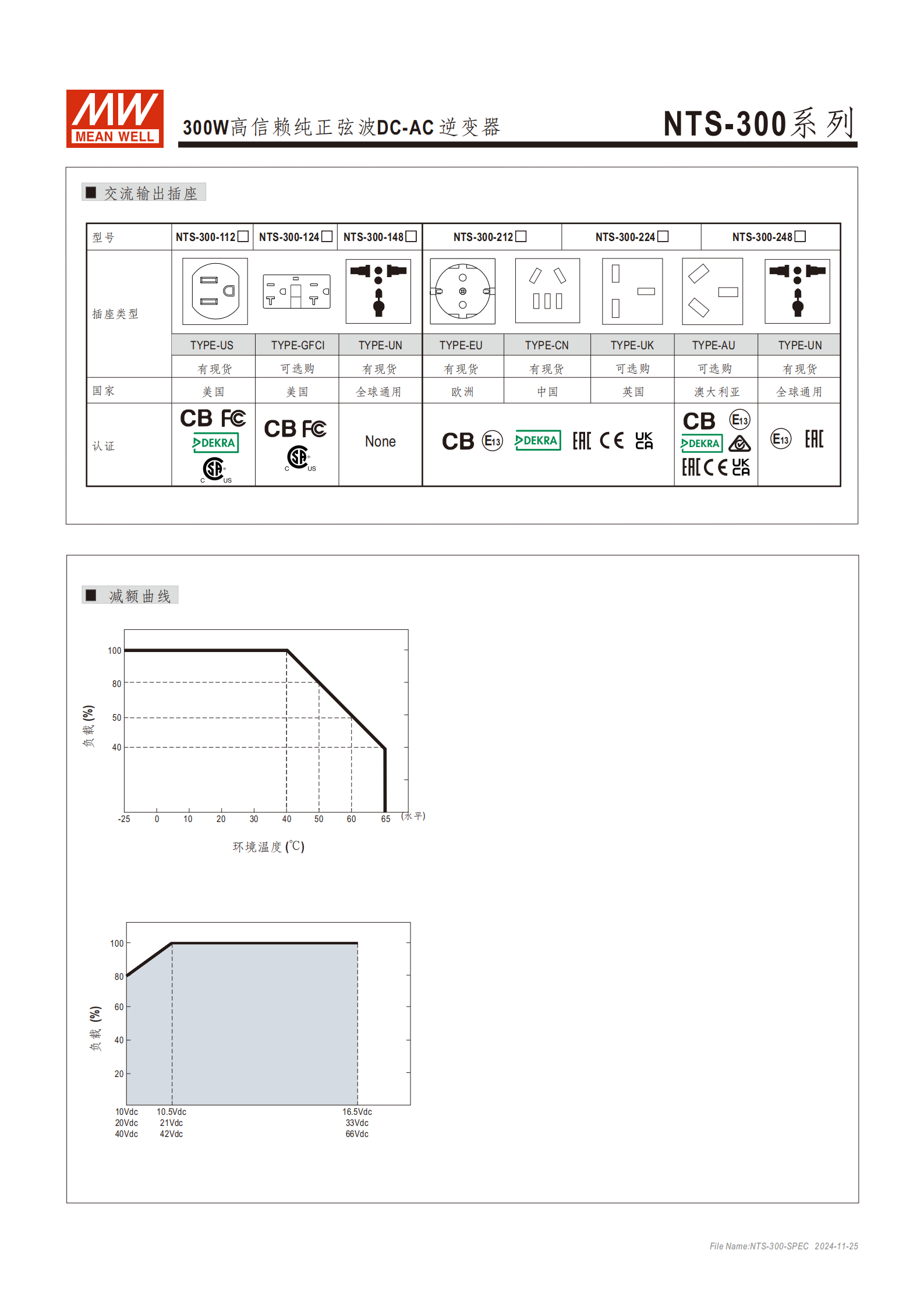

三、各基礎型號適配的插座類型（現貨 / 選購區分）
每個基礎型號可搭配不同地區的插座類型，現貨型號即買即發，選購型號需定制，具體適配及供貨狀態如下：
| 基礎型號 | 可搭配插座類型 | 供貨狀態 | 適用地區 |
|---|---|---|---|
| NTS-300-112 | TYPE-US/TYPE-GFCI/TYPE-UN | US/UN = 現貨，GFCI = 選購 | US = 美國，GFCI = 美國（帶保護），UN = 全球通用 |
| NTS-300-148 | TYPE-US/TYPE-GFCI/TYPE-UN | US/UN = 現貨，GFCI = 選購 | 同上 |
| NTS-300-212 | TYPE-EU/TYPE-CN/TYPE-UK/TYPE-AU/TYPE-UN | EU/CN/UN = 現貨，UK/AU = 選購 | EU = 歐洲，CN = 中國，UK = 英國，AU = 澳大利亞，UN = 全球通用 |
| NTS-300-224 | TYPE-EU/TYPE-CN/TYPE-UK/TYPE-AU/TYPE-UN | EU/CN/UN = 現貨，UK/AU = 選購 | 同上 |
| NTS-300-248 | TYPE-EU/TYPE-CN/TYPE-UK/TYPE-AU/TYPE-UN | EU/CN/UN = 現貨，UK/AU = 選購 | 同上 |
四、各核心型號核心電氣參數對照表（關鍵差異）
5 個基礎型號的直流輸入、功耗、保護電壓為核心差異，其余如額定功率、峰值功率、工作溫度等參數完全一致，具體差異如下：
| 核心型號 | 直流輸入電壓（Typ.） | 直流輸入電壓范圍 | 直流輸入電流（Typ.） | 省電模式空載功耗 | 低壓關機電壓 | 低壓重啟電壓 | 內部保險絲規格 |
|---|---|---|---|---|---|---|---|
| NTS-300-112 | 12Vdc | 10~16.5Vdc | 30A | ≤1.2W | 10±0.3Vdc | 12.5±0.3Vdc | 30A*2 |
| NTS-300-148 | 48Vdc | 40~66Vdc | 8A | ≤1.5W | 40±1Vdc | 50±1Vdc | 10A*2 |
| NTS-300-212 | 12Vdc | 10~16.5Vdc | 30A | ≤1.2W | 10±0.3Vdc | 12.5±0.3Vdc | 30A*2 |
| NTS-300-224 | 24Vdc | 20~33Vdc | 15A | ≤1.3W | 20±0.5Vdc | 25±0.5Vdc | 30A*1 |
| NTS-300-248 | 48Vdc | 40~66Vdc | 8A | ≤1.5W | 40±1Vdc | 50±1Vdc | 10A*2 |
五、補充說明
所有型號交流輸出額定功率均為 300W，瞬間功率最高 600W，純正弦波輸出（THD<3%）；
交流輸出電壓 / 頻率可通過DIP 開關調節，不受型號默認檔位限制（如 NTS-300-112 可手動調至 100Vac/50Hz）；
遙控功能（遠程開 / 關）僅搭配 TYPE-GFCI 插座的型號支持，其余插座型號無此功能；
所有型號均適配鉛酸電池 / 鋰離子電池，帶保形涂層，3 年官方質保。

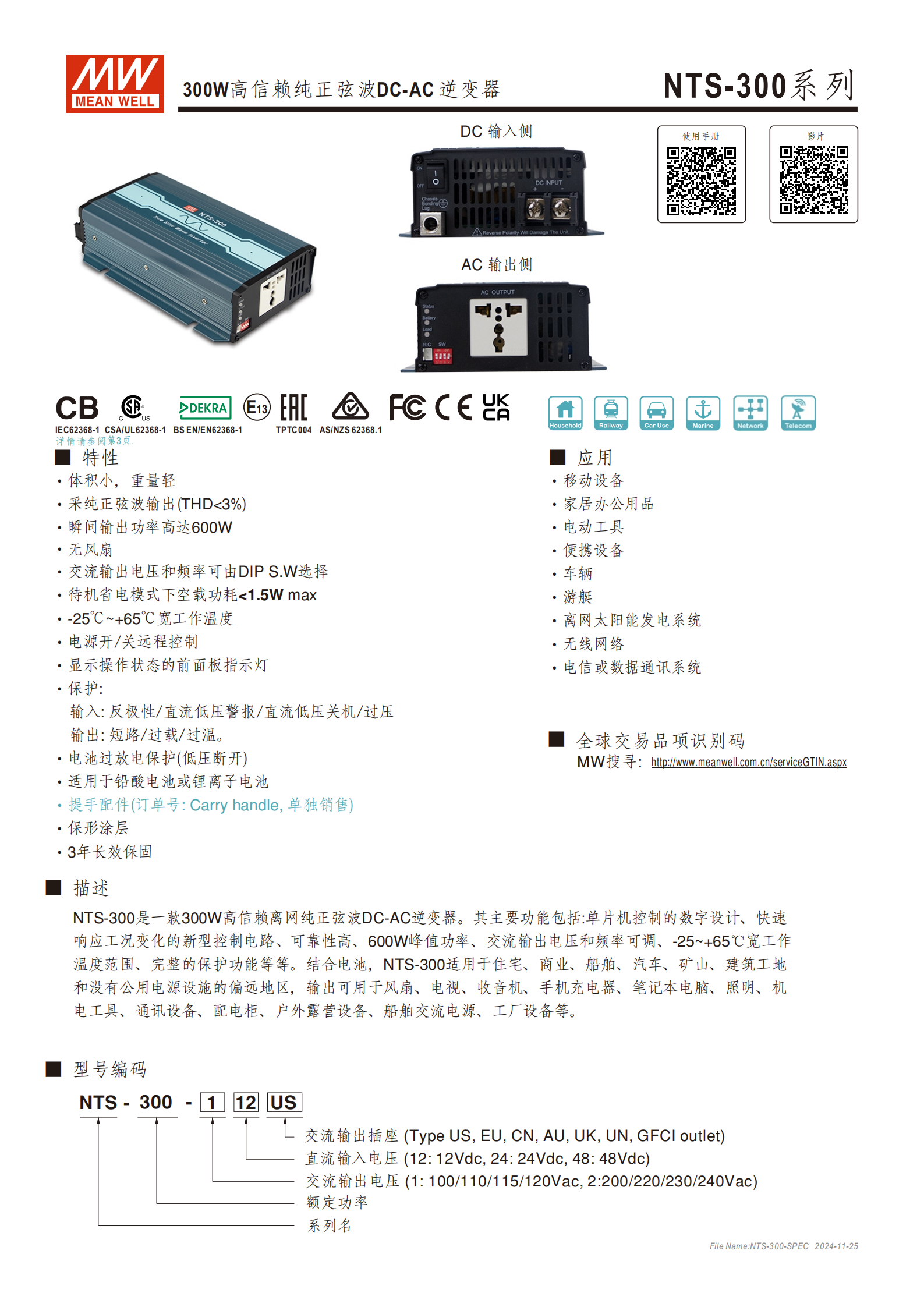

NTS-300 系列是明緯推出的300W 高信賴純正弦波 DC-AC 逆變器，具備THD<3%的純正弦波輸出、600W 瞬間峰值功率，支持 12/24/48Vdc 直流輸入與 100-120/200-240Vac 交流輸出，電壓頻率可通過 DIP 開關調節，工作溫度覆蓋-25℃~+65℃，空載功耗在省電模式下 **≤1.5W**，適配鉛酸 / 鋰離子電池，擁有完善的輸入輸出保護功能，體積僅21013055mm，重量 1.3Kg，通過 CB、FCC 等多項認證，質保 3 年，廣泛應用于移動設備、家居辦公、車輛、離網太陽能發電等多場景。
NTS-300 系列是明緯研發的300W 高信賴離網純正弦波 DC-AC 逆變器，采用單片機數字控制設計，響應工況變化快、可靠性高，擁有3 年長效保固，表面帶保形涂層，適配鉛酸 / 鋰離子電池，無風扇設計且體積小、重量輕，是全球交易品項，廣泛應用于移動設備、家居辦公、車輛、游艇、離網太陽能發電等多場景，也適用于礦山、建筑工地等無公用電的偏遠區域。
二、核心特性與關鍵參數
輸出特性：純正弦波輸出（THD<3%），額定連續功率 300W，3 分鐘過功率 345W，10 秒峰值功率 450W，30 周期瞬間功率 600W；交流輸出電壓分 100/110/115/120Vac 和 200/220/230/240Vac 兩類，頻率 50/60Hz，均可通過DIP 開關選擇，出廠默認 110VAC/60Hz 或 230VAC/50Hz。
輸入特性：直流輸入電壓支持 12/24/48Vdc，對應不同電壓范圍，空載功耗非省電模式為 10-12W，省電模式下≤1.5W，關機模式電流≤1mA，自動檢測交流輸出負載（≤10W）切換省電模式。
環境適應性：工作溫度 - 25℃~+65℃（需參考降額曲線），儲存溫度 - 30℃~+70℃，工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）；耐振動為 10~500Hz、3G，X/Y/Z 軸各 60 分鐘。
物理規格：尺寸21013055mm(LWH)，單臺包裝重量 1.3Kg，8 臺裝總重 11.4Kg，體積 1.74CUFT；MTBF 指標為 Telcordia TR/SR-332 標準下最小 845.6K 小時，MIL-HDBK-217F（25℃）標準下最小 85.3K 小時。
三、型號編碼與電氣規格明細
型號編碼規則：NTS-300-□□-□，依次為系列名、額定功率、直流輸入電壓（12/24/48）+ 交流輸出電壓（1=100-120Vac，2=200-240Vac）、交流輸出插座類型（US/EU/CN/AU/UK/UN/GFCI）。
核心電氣規格表| 型號 | NTS-300-112 | NTS-300-148 | NTS-300-212 | NTS-300-224 | NTS-300-248 ||------|-------------|-------------|-------------|-------------|-------------|| 直流輸入電壓（Typ.） | 12Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc || 直流輸入電壓范圍 | 10~16.5Vdc | 40~66Vdc | 10~16.5Vdc | 20~33Vdc | 40~66Vdc || 直流輸入電流（Typ.） | 30A | 8A | 30A | 15A | 8A || 省電模式空載功耗 | ≤1.2W | ≤1.5W | ≤1.2W | ≤1.3W | ≤1.5W || 低壓報警電壓 | 11±0.3Vdc | 44±1Vdc | 11±0.3Vdc | 22±0.5Vdc | 44±1Vdc || 低壓關機電壓 | 10±0.3Vdc | 40±1Vdc | 10±0.3Vdc | 20±0.5Vdc | 40±1Vdc |
四、功能設計
調節與遙控
交流電壓、頻率、省電模式通過DIP 開關 SW3/SW4調節：SW3/SW4 組合選電壓，SW4 選頻率（ON=50Hz，OFF=60Hz）和省電模式（ON = 開啟，OFF = 關閉）；
遠程控制：前面板干觸點連接器（JST B-XH 等同等級）實現電源通斷，開路為正常工作，短路為遙控關閉，僅 GFCI 類型支持該功能。
狀態顯示：前面板 LED 燈（綠 / 橙 / 紅）指示工作狀態，綠色為系統檢測 / 正常工作，橙色為省電模式 / 遙控斷電，紅色為報警狀態；同時燈色可反映直流輸入電壓區間和負載占比（<40% 綠、40~80% 橙、>80% 紅）。
保護功能：配備完善的保護機制，具體如下
輸入保護：電池過放電（低壓斷開）、高壓保護、電池反接保護（內部保險絲斷開）；
整機保護：過溫度保護、輸出短路保護（均為關閉輸出，重啟恢復）；
輸出保護：過負載保護（105~115% 負載常規保護，115~150% 負載持續 10 秒保護）；
內部保險絲：不同型號配備 10A2/30A1/30A*2 規格保險絲。
五、交流輸出插座與認證
插座類型：支持 TYPE-US/GFCI/UN/EU/CN/UK/AU，其中 US/CN/EU 為有現貨，GFCI/UK/AU 為可選購，UN 為全球通用；
認證與安規：通過 CB、IEC62368-1、DEKRA、E13、ERC、FCC、AS/NZS 62368.1 等認證；耐壓標準為 DC 輸入 - AC 輸出3.0KVac，AC 輸出 - 接地1.5KVac；電磁兼容符合 BS EN/EN55024 等標準，ESD 防護為 8KV 空氣 / 4KV 接觸。
六、配件與安裝
選配配件：需單獨訂購，包括提手（訂單號 Carryhandle）、腳墊（4 個）、M4*2 螺絲（2 個）；
安裝與手冊：遠程控制匹配端子為 JST XHP/SXH-001T 等同等級品
七、典型應用方案
可搭配電池組組成基礎離網供電系統，也可結合 AC/DC 電池充電器（PB/NPB/NPP 系列）、實用程序輸入（海岸）構建多源供電方案，最終通過 AC 插座為風扇、電視、筆記本、電動工具、通訊設備等負載供電。
關鍵問題
問題 1：NTS-300 系列逆變器的輸出功率有哪些檔位，不同檔位的持續時間和數值分別是多少？
答案：該系列逆變器有四級功率檔位，額定連續功率 300W（無時間限制）；3 分鐘過功率 345W；10 秒峰值功率 450W；30 周期瞬間功率 600W，純正弦波輸出且 THD<3%，能滿足不同負載的短時高功率需求。
問題 2：NTS-300 系列逆變器的直流輸入保護有哪些具體機制，不同輸入電壓型號的低壓關機 / 重啟電壓分別是多少？
答案：直流輸入保護包含電池過放電（低壓斷開）、高壓保護、電池反接保護（反接時內部保險絲斷開）；不同型號低壓關鍵參數如下：12Vdc 輸入型號（112/212）低壓關機 10±0.3Vdc，重啟 12.5±0.3Vdc；24Vdc 輸入型號（224）低壓關機 20±0.5Vdc，重啟 25±0.5Vdc；48Vdc 輸入型號（148/248）低壓關機 40±1Vdc，重啟 50±1Vdc。
問題 3：如何通過 DIP 開關調節 NTS-300 系列逆變器的交流輸出電壓、頻率和省電模式，遙控功能的通斷邏輯是什么？
答案：1. DIP 開關調節：SW3 與 SW4 組合調節交流輸出電壓（OFF-OFF=100/200Vac、OFF-ON=110/220Vac、ON-OFF=115/230Vac、ON-ON=120/240Vac）；SW4 單獨調節頻率（ON=50Hz、OFF=60Hz），同時SW4 調節省電模式（ON = 開啟、OFF = 關閉）；2. 遙控邏輯：通過前面板干觸點連接器（僅 GFCI 類型支持）實現，端子 Pin1/2 開路時逆變器正常工作，Pin1/2 短路時逆變器遙控關閉，匹配端子為 JST XHP/SXH-001T 等同等級品。
