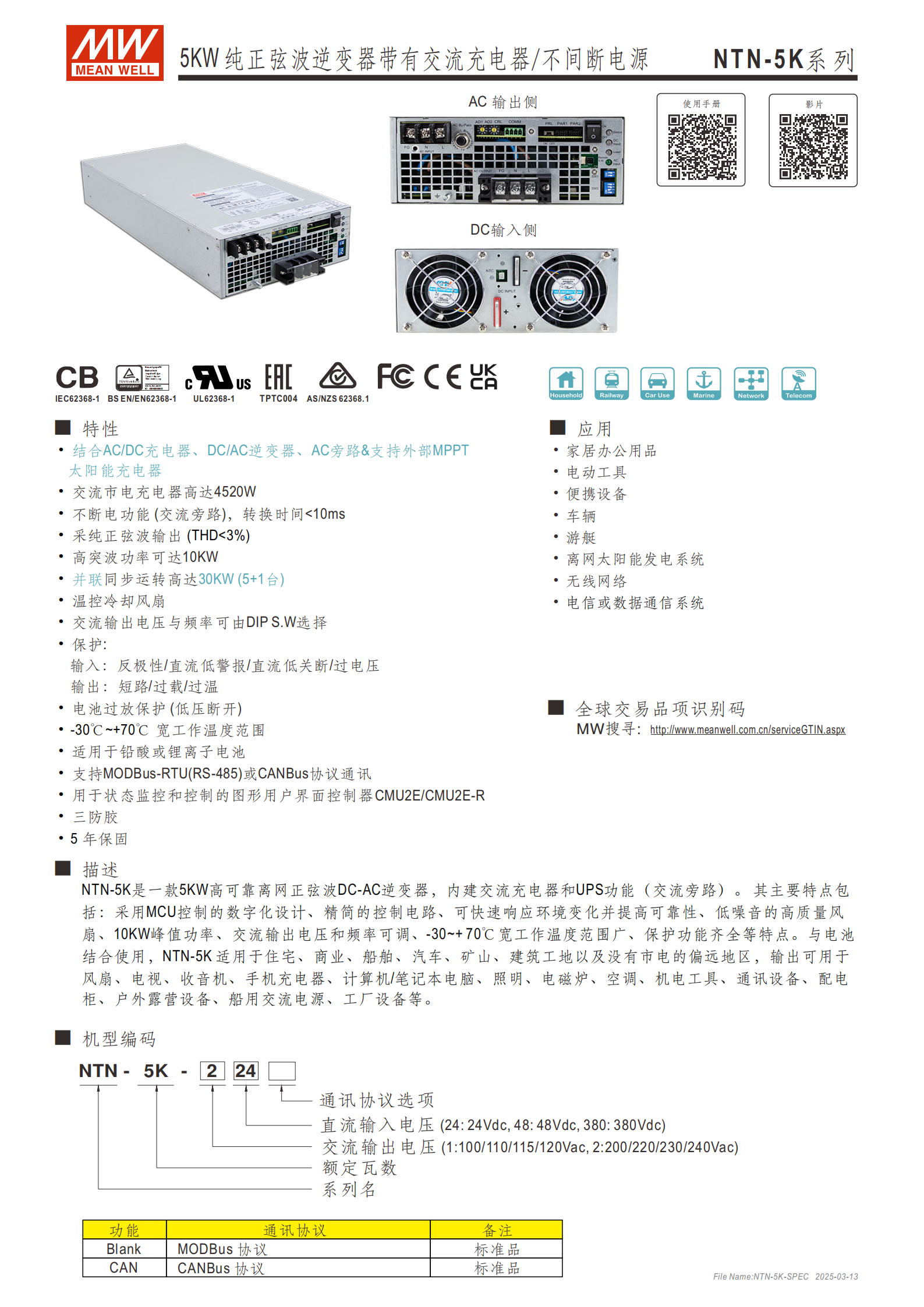

NTN-5K 系列是明緯推出的 5KW 純正弦波逆變器，集成AC/DC 充電器、DC/AC 逆變器、AC 旁路功能且支持外部 MPPT 太陽能充電器，具備 **<10ms的不間斷轉換時間、10KW高突波功率，可6 臺并聯實現 30KW 同步運轉，適配 24/48/380Vdc 直流輸入與多檔位交流輸出，工作溫度覆蓋-30~+70℃，支持 MODBus-RTU 和 CANBus 通訊，擁有完善的輸入輸出保護機制，適配鉛酸 / 鋰離子電池，提供5 年保固 **，廣泛應用于家居、離網太陽能、電信通信、車船等多場景，同時具備三段式充電、溫度補償、遠程控制、并聯運行等豐富功能，電氣性能與環境適應性優異。
一、產品基礎信息
產品定位：NTN-5K 系列為5KW純正弦波逆變器，集成AC/DC 充電器、DC/AC 逆變器、AC 旁路UPS 不間斷電源功能，支持外部 MPPT 太陽能充電器，采用 MCU 數字化控制，是高可靠性離網型電力轉換設備。
機型編碼：核心編碼為 NTN-5K-□□□，依次代表交流輸出電壓（1=100/110/115/120Vac、2=200/220/230/240Vac）、直流輸入電壓（24=24Vdc、48=48Vdc、380=380Vdc）、通訊協議（空白 = MODBus、CAN=CANBus），主流機型為 NTN-5K-224/248/2380。
認證與保固：通過 CB/IEC62368-1、UL62368-1、BS EN62368-1、AS/NZS 62368.1 等全球安規認證，EMC 電磁兼容為 Class A 等級；產品含三防膠工藝，提供5 年保固。
物理參數：尺寸46021183.5mm（LWH），重量10.5Kg；MTBF 可靠性指標最低200.9Khrs（Telcordia TR/SR-332）、17.8Khrs（MIL-HDBK-217F，25℃）。

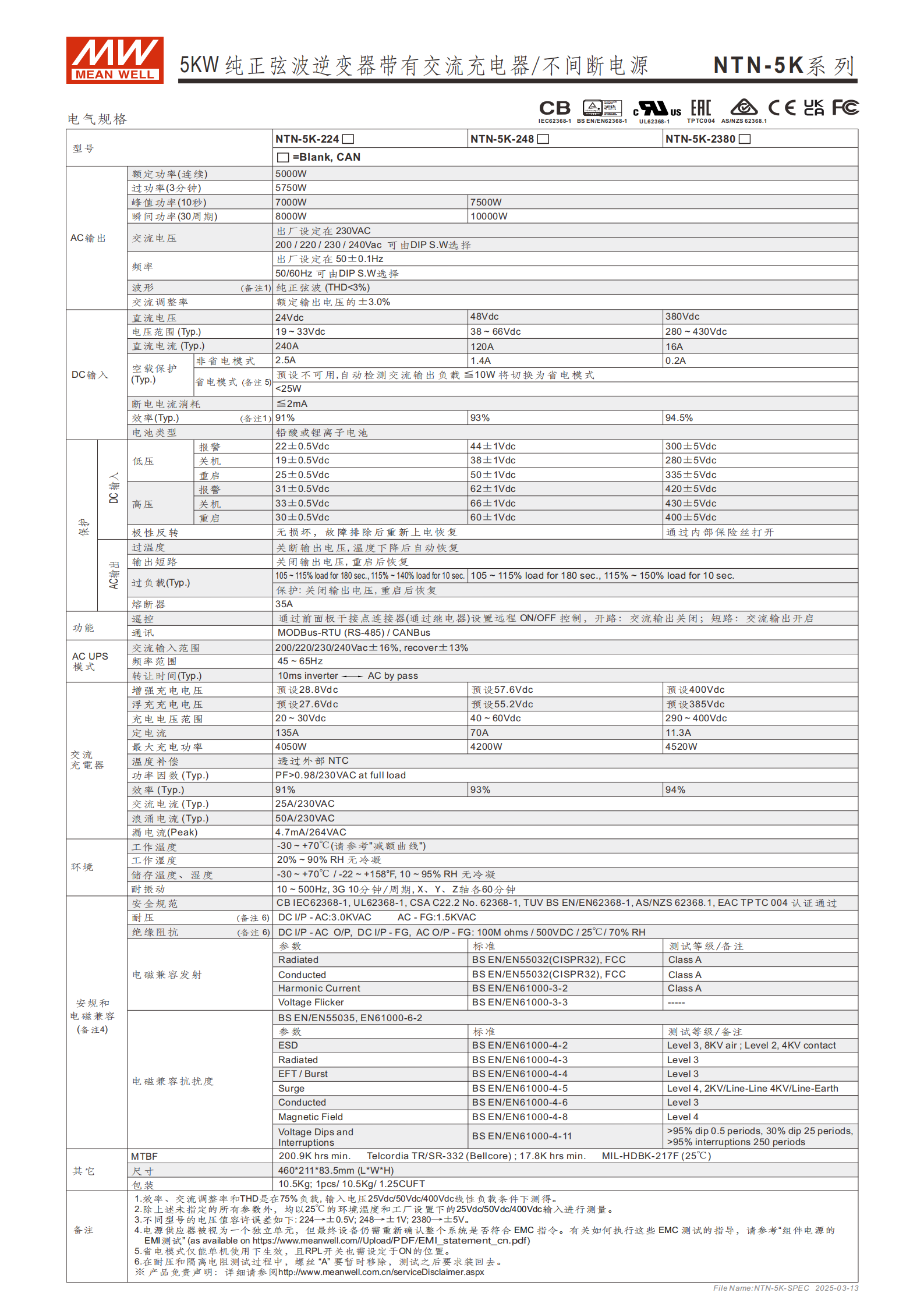

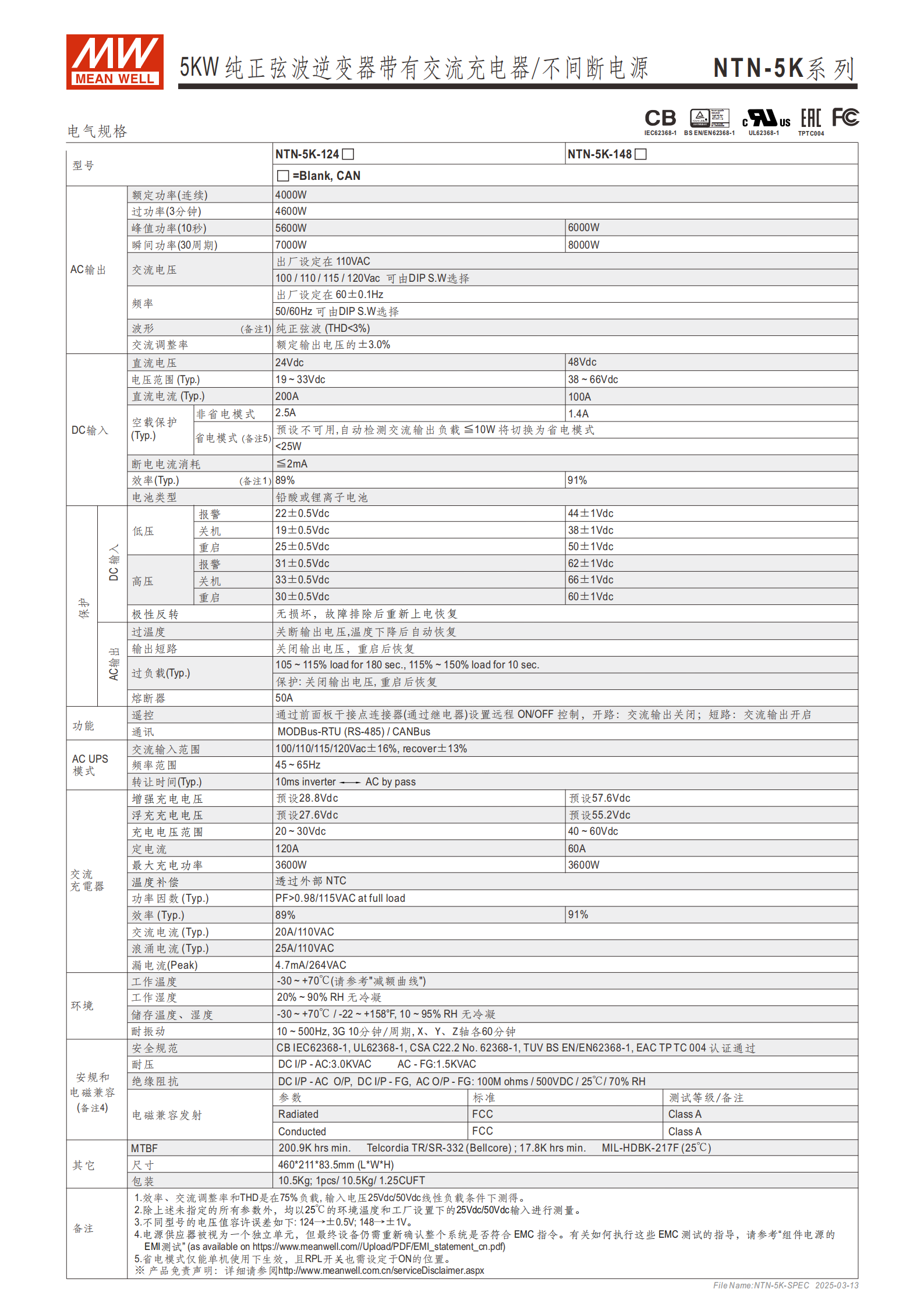

二、核心電氣規格
（一）交流輸出核心參數
| 參數 | 指標 |
|---|---|
| 額定連續功率 | 5000W |
| 過功率（3 分鐘） | 224 型 5750W、248 型 7000W、2380 型 7500W |
| 峰值功率（10 秒） | 10000W |
| 輸出電壓 | 200/220/230/240Vac（1 系列為 100/110/115/120Vac），DIP 開關可調，出廠 230VAC |
| 輸出頻率 | 50/60Hz，DIP 開關可調，出廠 50±0.1Hz |
| 波形 | 純正弦波，THD<3% |
| 交流調整率 | 額定輸出電壓的 ±3.0% |
（二）直流輸入核心參數
| 機型 | 直流電壓 | 電壓范圍（Typ.） | 額定直流電流（Typ.） | 低壓報警 / 關機 / 重啟 | 高壓報警 / 關機 / 重啟 |
|---|---|---|---|---|---|
| NTN-5K-224 | 24Vdc | 19~33Vdc | 120A | 22/19/25Vdc | 31/33/30Vdc |
| NTN-5K-248 | 48Vdc | 38~66Vdc | 60A | 44/38/50Vdc | 50/62/60Vdc |
| NTN-5K-2380 | 380Vdc | 280~430Vdc | 11.3A | 300/280/335Vdc | 335/420/400Vdc |
| 通用指標 | / | / | / | 空載非省電模式 1.4A，省電模式 < 25W；斷電電流消耗≦2mA | 效率：224 型 91%、248 型 93%、2380 型 94.5% |
（三）交流充電器參數
交流輸入范圍：200/220/230/240Vac±16%，恢復 ±13%；頻率 45~65Hz。
最大充電功率：4520W（2380 型），224 型 4050W、248 型 4200W。
充電模式：三段式（定電流→定電壓→浮充），預設增強充電電壓（Vboost）和浮充電壓（Vfloat），支持 MODBus/CANBus 調節：| 機型 | Vboost（預設）|Vfloat（預設）| 最大定電流（C.C）| 調節范圍 || ---- | ---- | ---- | ---- | ---- ||24Vdc 系列 | 28.8Vdc|27.6Vdc|224 型 135A、124 型 120A|20~30Vdc||48Vdc 系列 | 57.6Vdc|55.2Vdc|248 型 70A、148 型 60A|40~60Vdc||380Vdc 系列 | 400Vdc|385Vdc|11.3A|290~400Vdc|
附加特性：支持溫度補償（0~40℃），通過外部 NTC 傳感器實現，可延長鉛酸電池壽命；功率因數 PF>0.98（230VAC 滿負載）。
三、核心功能與操作
UPS 不間斷功能：AC 旁路模式，逆變器與交流市電轉換時間 **<10ms**，預設市電優先供載，可通過手冊設置為電池優先。
輸出模式選擇：通過 DIP 開關 SW1 實現 ** 三相 4 線（3? 4W）和單相 3 線（1? 3W，僅 124/148 機型）** 輸出，三相模式支持 0°/-120°/+120° 相位調節，單相模式支持 0°/+180° 分相。
參數調節：通過 DIP 開關 SW2 調節交流輸出電壓、頻率及省電模式，省電模式需單機使用且 RPL 開關開啟，負載 < 10W 時自動切換，空載功耗 < 25W。
遠程控制：支持干接點繼電器遠程 ON/OFF，開路則交流輸出關閉，短路則開啟；可通過 PAR1/PAR2 引腳實現外部 MPPT 太陽能充電器控制。
并聯運行功能：內建主動電流共享功能，最多 6 臺并聯實現 30KW 輸出，并聯總電流≤單臺額定電流 × 臺數 ×95%；需使用粗短電線連接，感應線絞繞減少噪音。
通訊功能：支持MODBus-RTU（RS-485）和CANBus協議，可通過 CMU2E/CMU2E-R 圖形用戶界面控制器實現狀態監控與控制；COMM 引腳提供通訊接口，AD1/AD2 開關可設置通訊地址。
溫控散熱：配備溫控冷卻風扇，根據設備溫度自動調節，降低噪音與功耗。
四、保護機制
設備具備全方位的輸入、輸出及電池保護功能，故障后可通過相應方式恢復：
輸入保護：直流反極性保護（無損壞，排除故障后重新上電恢復）、直流低電壓報警 / 關斷、直流過電壓保護；
輸出保護：交流短路保護（關閉輸出，重啟后恢復）、過溫保護（溫度下降自動恢復 / 重啟恢復）、過負載保護（105~115% 負載持續 180 秒，115%~140/150% 負載持續 10 秒，關閉輸出后重啟恢復）；
電池保護：電池過放保護（低壓斷開），搭配三段式充電與溫度補償，避免電池過充 / 過放；
其他保護：內部保險絲實現過流保護，AC/DC 側耐壓保護（DC I/P-AC 3.0KVAC、AC-FG 1.5KVAC），絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）。
五、LED 燈號指示
通過綠、橙、紅三色 LED 燈實現設備狀態、直流輸入、負載情況的可視化監控，核心指示規則：
正常狀態：綠色 = 正常工作 / 系統檢測，橙色 = 省電模式 / 遙控?cái)嚯姡t色 = 報警狀態；
直流輸入：不同電壓區間對應燈色變化，低于報警值 / 高于報警值均亮紅燈，中間區間為綠 / 橙色；
負載狀態：逆變器 / 旁路模式下，<40% 負載綠燈、40~80% 負載橙燈、>80% 負載紅燈；
報警模式：紅燈恒亮 + 對應燈閃爍，分別指示輸出過載 / 短路、直流電壓異常、逆變器故障。
六、環境適應性
工作環境：溫度 **-30~+70℃**（需參考減額曲線，高溫下負載需降低），濕度 20%~90% RH 無冷凝；
儲存環境：溫度 - 30~+70℃，濕度 10%~95% RH 無冷凝；
耐振動：10~500Hz，3G 振動，X/Y/Z 軸各 60 分鐘，10 分鐘 / 周期；
減額特性：環境溫度超過 40℃后，設備負載能力隨溫度升高逐步降低；直流電壓偏離額定值時，負載能力也相應減額。
七、應用場景與系統配置
核心應用：家居辦公用品、電動工具、便攜設備、車輛 / 游艇；離網太陽能發電系統；無線網絡、電信 / 數據通信系統；礦山、建筑工地、戶外露營等無市電偏遠區域；
適配負載：風扇、電視、計算機 / 筆記本、照明、電磁爐、空調、機電工具、通訊設備、配電柜等；
系統配置：可搭接交流市電、直流電池、外部太陽能板（配 MPPT 充電器）為輸入，輸出連接各類交流負載；支持與發電機、AC 電塔等配合使用，構成離網 / 應急供電系統。
八、配件與安裝
標準配件：NTC 傳感器線、NTC 配對線（JST PHR-02）、Power ON/OFF 配對線（HRS DF11 系列端子）、端子保護器；
安裝要求：使用 M4 螺絲固定，推薦扭矩 7~10Kgf-cm；AC/DC 端子擰緊扭矩 18Kgf-cm；耐壓 / 絕緣測試時需移除螺絲 “A”，測試后復原；
端子定義：配備 AC 輸入、AC 輸出、COMM 通訊、CRL 控制、PAR1/PAR2 并聯 / 遠程控制等引腳，各引腳功能明確，配套指定型號端子（HRS DF11 系列）。
4. 關鍵問題
問題 1（性能與規格類）：NTN-5K 系列逆變器的核心功率指標與效率表現如何，不同機型有何差異？
答案：核心功率指標為5000W 額定連續功率、10000W 峰值功率（10 秒），過功率（3 分鐘）224 型 5750W、248 型 7000W、2380 型 7500W；效率為機型差異化指標，224 型 91%、248 型 93%、2380 型 94.5%（均為典型值，75% 線性負載、額定輸入電壓下測得）；交流充電器最大功率達4520W（2380 型），是同類產品中充電功率較高的型號。
問題 2（功能與應用類）：NTN-5K 系列的并聯運行功能有哪些關鍵要求和限制，最大可實現多少功率輸出？
答案：NTN-5K 內建主動電流共享功能，最多 6 臺并聯，最大可實現30KW同步功率輸出；關鍵要求 / 限制：1. 并聯時需使用短且直徑較大的電線連接，感應線需絞繞以減少電磁噪音；2. 并聯總輸出電流≤單臺額定電流 × 并聯臺數 ×95%（臺數 < 6 時）；3. 需通過 PAR1/PAR2 引腳按規范連接并聯控制信號（SYNC_BUS/SYNC_BUS2、DA/DB）；4. 省電模式僅在單機使用時生效，并聯狀態下省電模式不可用。
問題 3（使用與保護類）：NTN-5K 系列對電池的適配性如何，有哪些專門的電池保護與充電優化功能？
答案：NTN-5K 可適配鉛酸電池（濕式 / 膠體 / AGM）和鋰離子電池，針對電池設計了完善的保護與充電優化功能：1. 保護功能：具備電池過放保護（低壓斷開），針對不同直流輸入機型設置了精準的低壓報警 / 關機 / 重啟電壓閾值，同時防止直流過電壓對電池造成損害；2. 充電優化：采用三段式充電曲線（定電流→定電壓→浮充），預設增強充電和浮充電壓，且電壓可通過 MODBus/CANBus 靈活調節；3. 溫度補償：支持 0~40℃的電池溫度補償（通過外部 NTC 傳感器），可根據電池溫度自動調整充電電壓，有效延長鉛酸電池的使用壽命；4. 充電功率：最大充電功率達 4520W，可快速為電池補能，且充電電流可按機型實現最大 135A（24Vdc 系列）的定電流充電。
