A301/302-300 系列逆變器完整型號及對應規格
該系列為 300W 修正正弦波 DC-AC 逆變器，核心分 **12V 直流輸入（A301-300）和24V 直流輸入（A302-300）** 兩大主型號，各衍生 2 個子型號，對應不同交流輸出電壓 / 頻率，安規型號統一為 A-300-300W，所有型號額定功率 300W、浪涌功率 600W，僅輸入 / 保護閾值等參數有差異，具體型號及核心對應規格如下：
| 完整型號 | 直流輸入電壓 | 交流輸出電壓 / 頻率 | 空載電流 | 電池低壓警報閾值 | 電池低壓關閉閾值 | 過電壓保護閾值 | 保險絲配置 |
|---|---|---|---|---|---|---|---|
| A301-300-B2 | 12V DC | 110V / 60Hz±1% | 0.36A | 10±0.5V | 9.5±0.5V | 15~17V | 電池線 35A1、點煙插頭 15A1 |
| A301-300-F3 | 12V DC | 230V / 50Hz±1% | 0.36A | 10±0.5V | 9.5±0.5V | 15~17V | 電池線 35A1、點煙插頭 15A1 |
| A302-300-B2 | 24V DC | 110V / 60Hz±1% | 0.2A | 20±0.8V | 19.5±0.8V | 30~32V | 電池線 20A1、點煙插頭 10A1 |
| A302-300-F3 | 24V DC | 230V / 50Hz±1% | 0.2A | 20±0.8V | 19.5±0.8V | 30~32V | 電池線 20A1、點煙插頭 10A1 |
通用型號共性
所有上述型號均標配：
輸出波形：修正正弦波，電壓調整率 ±10%
輸出插座：TYPE-2（美式）*2 + TYPE-3（歐式）*1
連接器：點煙插頭1 + 電池夾1
冷卻：>100W 負載或 > 40℃時風扇啟動
認證：E13/EAC/CE/UKCA，1 年保固
A301/302-300 系列 300W 修正正弦波 DC-AC 逆變器 分 12V 直流輸入的 A301-300 和 24V 直流輸入的 A302-300 兩類，各有 110V/60Hz、230V/50Hz 交流輸出版本，額定功率 300W、浪涌功率 600W，具備電池低壓警報 / 關閉、過壓 / 過溫 / 短路 / 反極性 / 過載等多重保護，搭載微處理器拓?fù)渑c開關控制冷卻風扇，通過E13/EAC/CE/UKCA等認證，MTBF≥200Khrs，尺寸為 165*88*74mm，適用于家庭、車輛、船舶等多場景，提供 1 年保固。

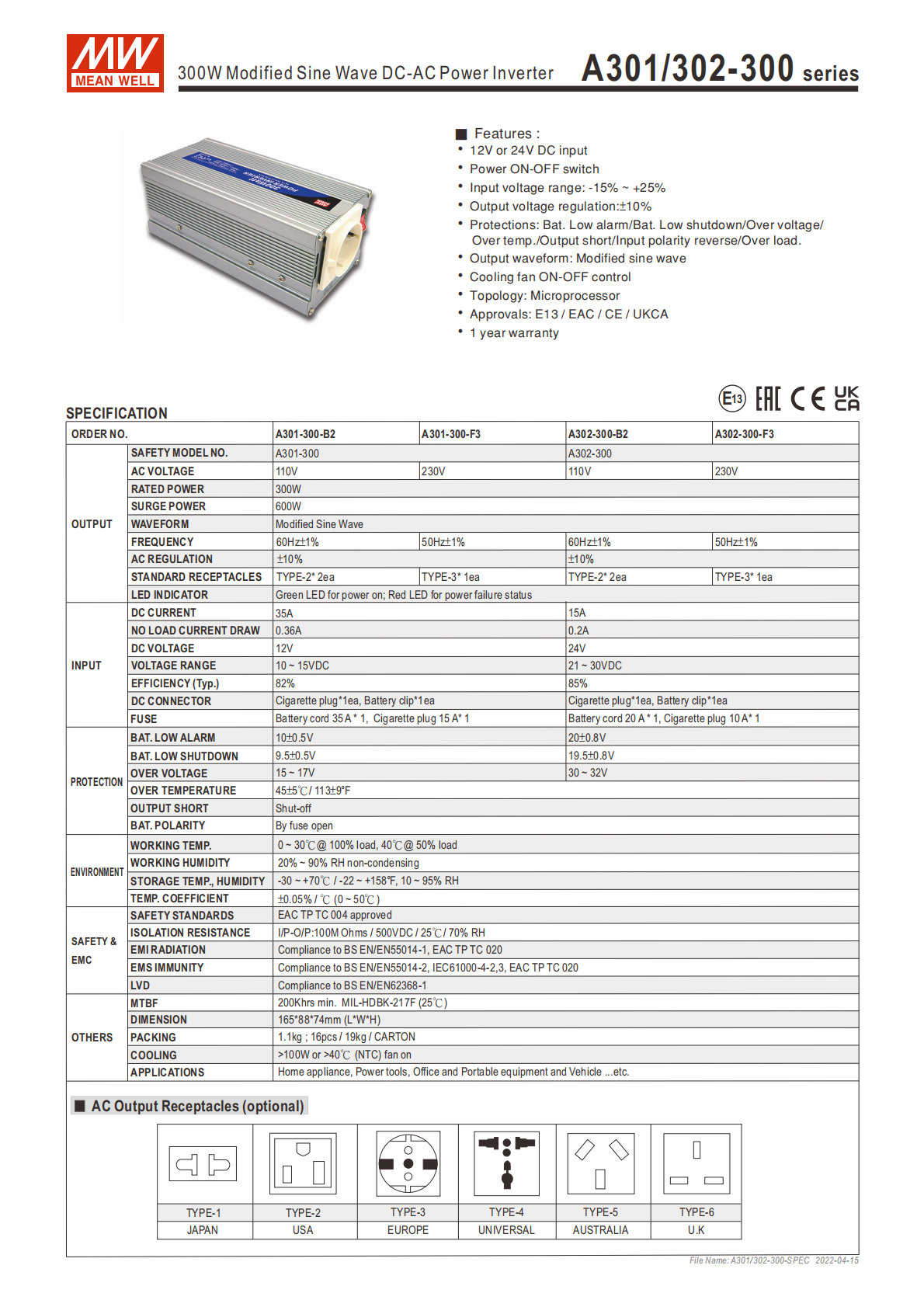

本文檔為A301/302-300 系列 300W 修正正弦波 DC-AC 逆變器的技術規格說明，明確了產品核心參數、電氣性能、保護機制、環境要求、安規認證及應用場景等全維度信息，以下為分點詳細總結：
一、產品核心基礎信息
產品類型：300W 修正正弦波 DC-AC 逆變器，分 A301-300（12V 直流輸入）、A302-300（24V 直流輸入）兩大系列，各含 110V/60Hz、230V/50Hz 交流輸出版本；
核心標識：安規型號統一為 A-300-300W，具備全球交易品項識別碼，提供1 年保固；
核心拓?fù)洌?span style="font: 700 16px / 24px ui-sans-serif, system-ui, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">微處理器拓?fù)浣Y(jié)構，搭載開關控制冷卻風扇（負載 > 100W 或溫度 > 40℃時啟動）；
認證資質：通過E13 / EAC / CE / UKCA多項認證，符合國際安全與電磁兼容標準；
應用場景：覆蓋家庭裝置、電動工具、辦公室 / 便攜式工具、車輛和船舶等多場景。
二、核心電氣規格（關鍵參數表格化）
| 類別 | A301-300（12V 輸入） | A302-300（24V 輸入） | 通用參數 |
|---|---|---|---|
| 交流輸出 | 110V/60Hz±1%、230V/50Hz±1% | 110V/60Hz±1%、230V/50Hz±1% | 額定300W，浪涌600W；修正正弦波；電壓調整率 ±10% |
| 直流輸入 | 電壓范圍10~15VDC；空載電流0.36A | 電壓范圍21~30VDC；空載電流0.2A | 輸入電壓范圍 - 15%~+25% |
| 效率 | Typ82%（110V）、85%（230V） | 同 A301-300 | - |
| 連接器 | 點煙插頭1、電池夾1 | 點煙插頭1、電池夾1 | - |
| 保險絲 | 電池線 35A1、點煙插頭 15A1 | 電池線 20A1、點煙插頭 10A1 | - |
| 輸出插座 | TYPE-2（美式）*2 + TYPE-3（歐式）*1 | TYPE-2（美式）*2 + TYPE-3（歐式）*1 | 插座為可選配置，含日式 / 澳式 / 英式等 6 類 |
三、多重保護功能（關鍵數值加粗）
產品配備全方位保護機制，不同輸入版本保護閾值不同，具體如下：
電池低壓警報：A301-300 為10±0.5V，A302-300 為20±0.8V；
電池低壓關閉：A301-300 為9.5±0.5V，A302-300 為19.5±0.8V；
過電壓保護：A301-300 為15~17V，A302-300 為30~32V；
過溫度保護：通用閾值45±5℃（113±9℉）；
輸出短路：直接切斷輸出；
電池反極性：熔斷對應保險絲；
過負載保護：納入核心保護種類，保障設備安全。
四、環境與安規兼容要求
環境參數
工作溫度：0~30℃（100% 負載）、40℃（50% 負載）；工作濕度 20%~90% RH（無冷凝）；
儲存溫濕度：-30~+70℃（-22~+158℉）、10~95%RH；
溫度系數：±0.05%/℃（0~50℃）。
安規與電磁兼容
安全規范：通過 EAC TP TC 004 認證；
耐壓：I/P-O/P 為100M Ohms / 500VDC / 25℃ / 70%RH；
電磁干擾：符合 BS EN/EN55014-1、EAC TP TC 020；
電磁耐受：符合 BS EN/EN55014-2、IEC61000-4-2/3、EAC TP TC 020；
LVD：符合 BS EN/EN62368-1。
五、物理與包裝參數

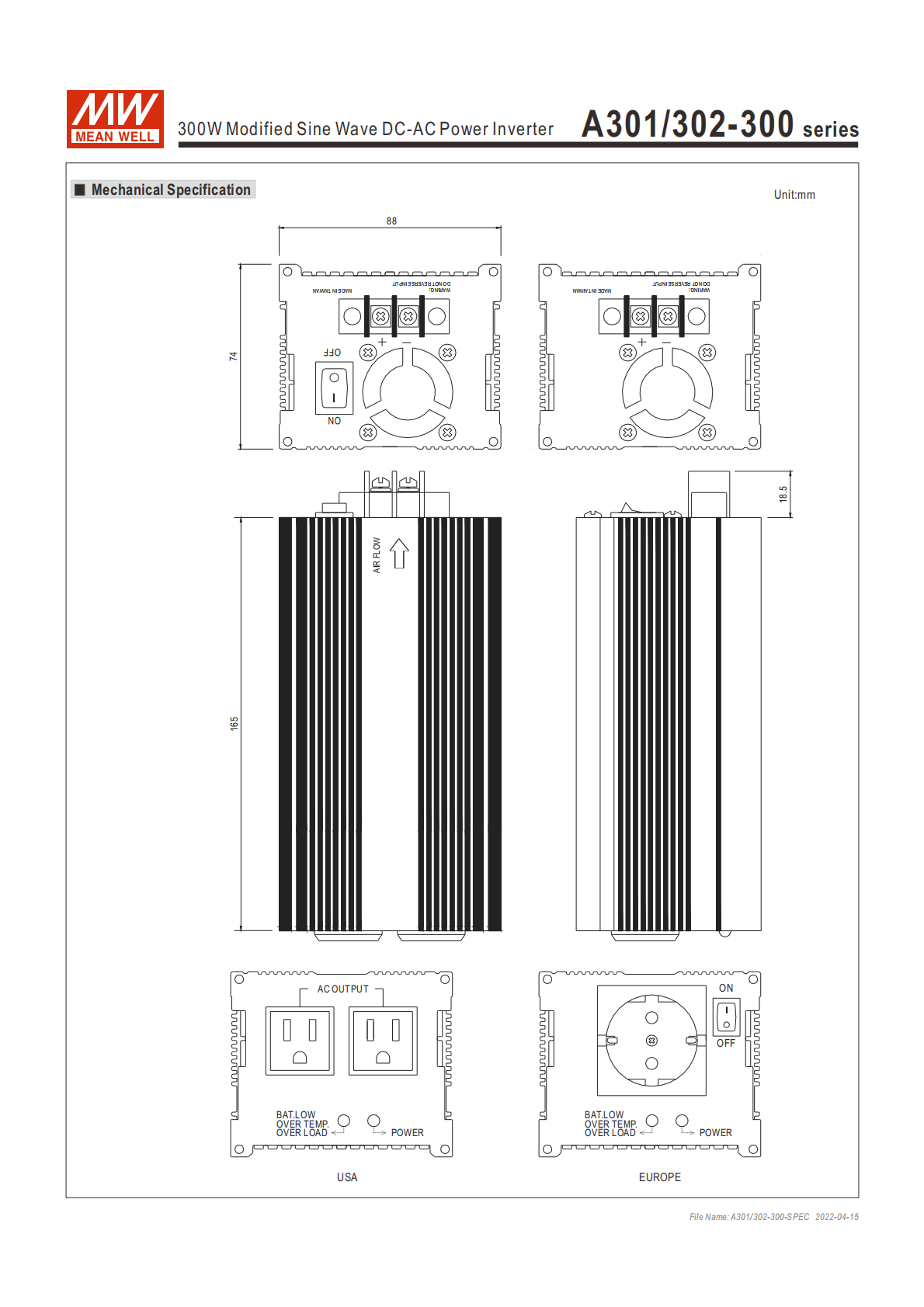

產品尺寸：165*88*74mm（L*W*H）；
平均無故障時間（MTBF）：≥200Khrs（25℃，參考 MIL-HDBK-217F 標準）；
包裝規格：?jiǎn)闻_(tái)重量1.1kg，整箱16pcs/19kg；
指示燈：綠色 LED 顯示電源啟動，紅色 LED 顯示電源故障狀態。
關鍵問題
問題 1（性能參數類）：A301/302-300 系列逆變器的核心輸出功率與輸入電壓規格有何區別？
答案：該系列逆變器通用額定功率 300W、浪涌功率 600W，修正正弦波輸出；核心輸入?yún)^(qū)別為 A301-300 是12V 直流輸入，電壓范圍 10~15VDC，空載電流 0.36A；A302-300 是24V 直流輸入，電壓范圍 21~30VDC，空載電流 0.2A，二者均支持輸入電壓 - 15%~+25% 的波動。
問題 2（保護機制類）：該系列逆變器針對電池低壓的保護分為哪兩個階段，各版本的閾值分別是多少？
答案：針對電池低壓設置警報和關閉兩個保護階段，12V 輸入的 A301-300 低壓警報閾值為 10±0.5V、低壓關閉閾值為 9.5±0.5V；24V 輸入的 A302-300 低壓警報閾值為 20±0.8V、低壓關閉閾值為 19.5±0.8V，觸發關閉后將切斷輸出，避免電池過度放電。
問題 3（使用場景與環境類）：該系列逆變器的工作溫度限制與風扇啟動條件是什么，適用于哪些場景？
答案：工作溫度方面，100% 滿負載時為 0~30℃，50% 負載時可至 40℃，工作濕度為 20%~90% RH 且無冷凝；冷卻風扇啟動條件為負載超過 100W或環境溫度超過 40℃（NTC 檢測）；產品適用于家庭裝置、電動工具、辦公室 / 便攜式工具、車輛和船舶等多種場景。
