A-301/302-150 系列 150W 修正正弦波 DC-AC 逆變器分110V（B2 型號）和230V（F3 型號）兩款，分別適配12V/24V 直流輸入，額定功率 150W、浪涌功率 300W，采用微處理器控制和自然風冷，具備7 重保護（電池低壓警報 / 關閉、過壓 / 過溫 / 短路 / 反極性 / 過載），獲e13/CE認證且 1 年保固，適配家庭、車載、船舶等多場景，不同型號在插座類型、尺寸、空載電流等參數上有差異，且輸出負載需隨環境溫度做減額處理。
本文檔為A-301/302-150 系列 150W 修正正弦波 DC-AC 逆變器的技術規格書，核心分 **B2（110V 輸出）和F3（230V 輸出）** 兩個版本，分別適配 12V/24V 直流輸入，圍繞產品基礎特性、電氣參數、保護功能、環境安規、負載規范等做了詳細說明，以下為分點詳細總結：
一、產品核心基礎特性
核心類型：150W 修正正弦波 DC-AC 逆變器，微處理器控制，自然風冷散熱；
輸入適配：分12V（A301）和24V（A302）直流輸入，輸入電壓范圍為額定值的-15%~+25%；
認證與質保：通過e13/CE認證，含 EMC、LVD 測試，提供1 年保固；
輸出波形：全程為修正正弦波，輸出電壓調整率為 **±10%**；
應用場景：家庭裝置、電動工具、辦公室 / 便攜式工具、車輛和船舶等多場景；
插座可選：TYPE-1 日式、TYPE-2 美式、TYPE-3 歐式 / 全球通用、TYPE-4/5 澳式、TYPE-6 英式，B2/F3 有固定標配插座。
二、核心型號電氣參數對比
兩款型號核心參數差異如下表，統一安規型號為A-300-150W：

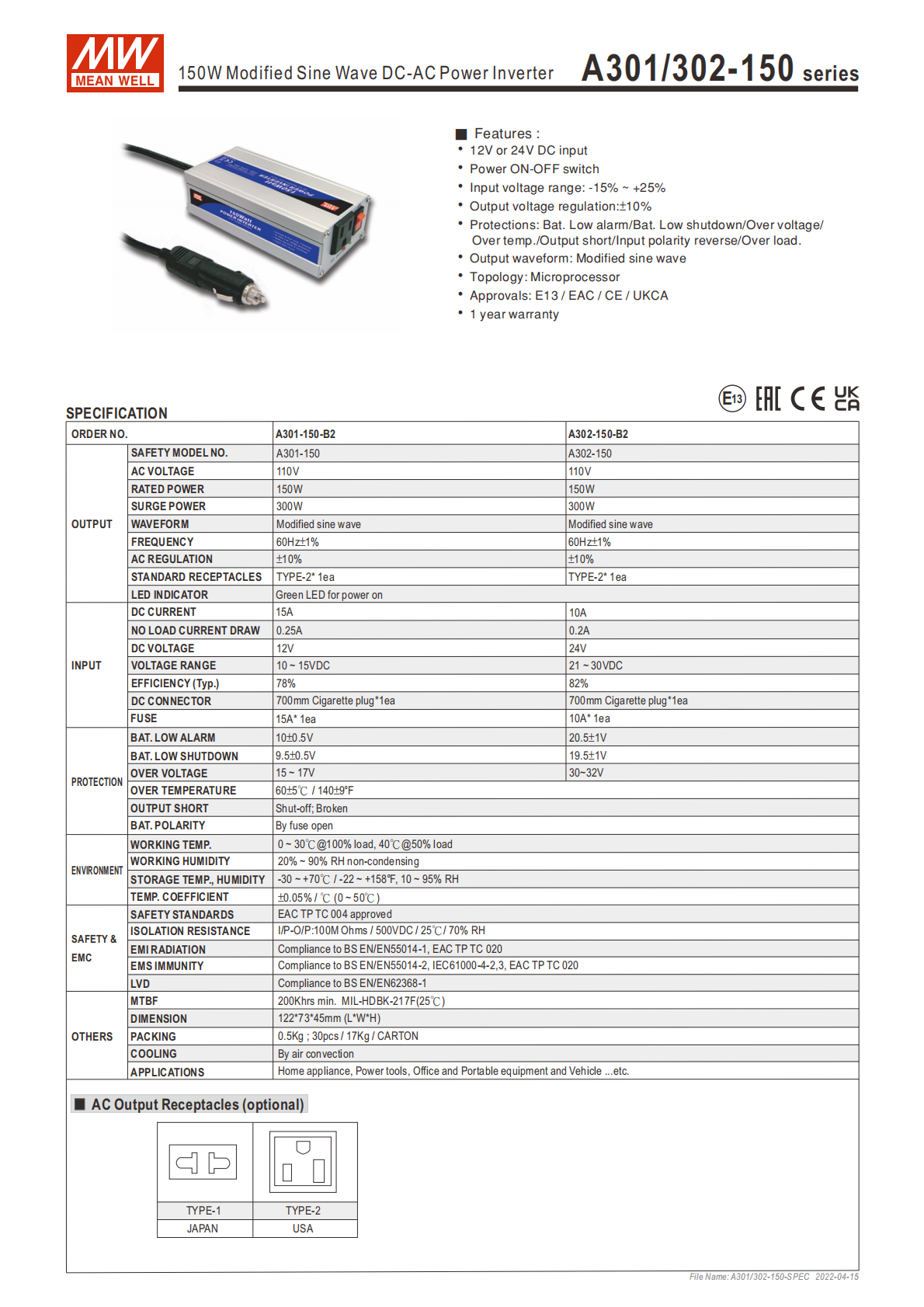

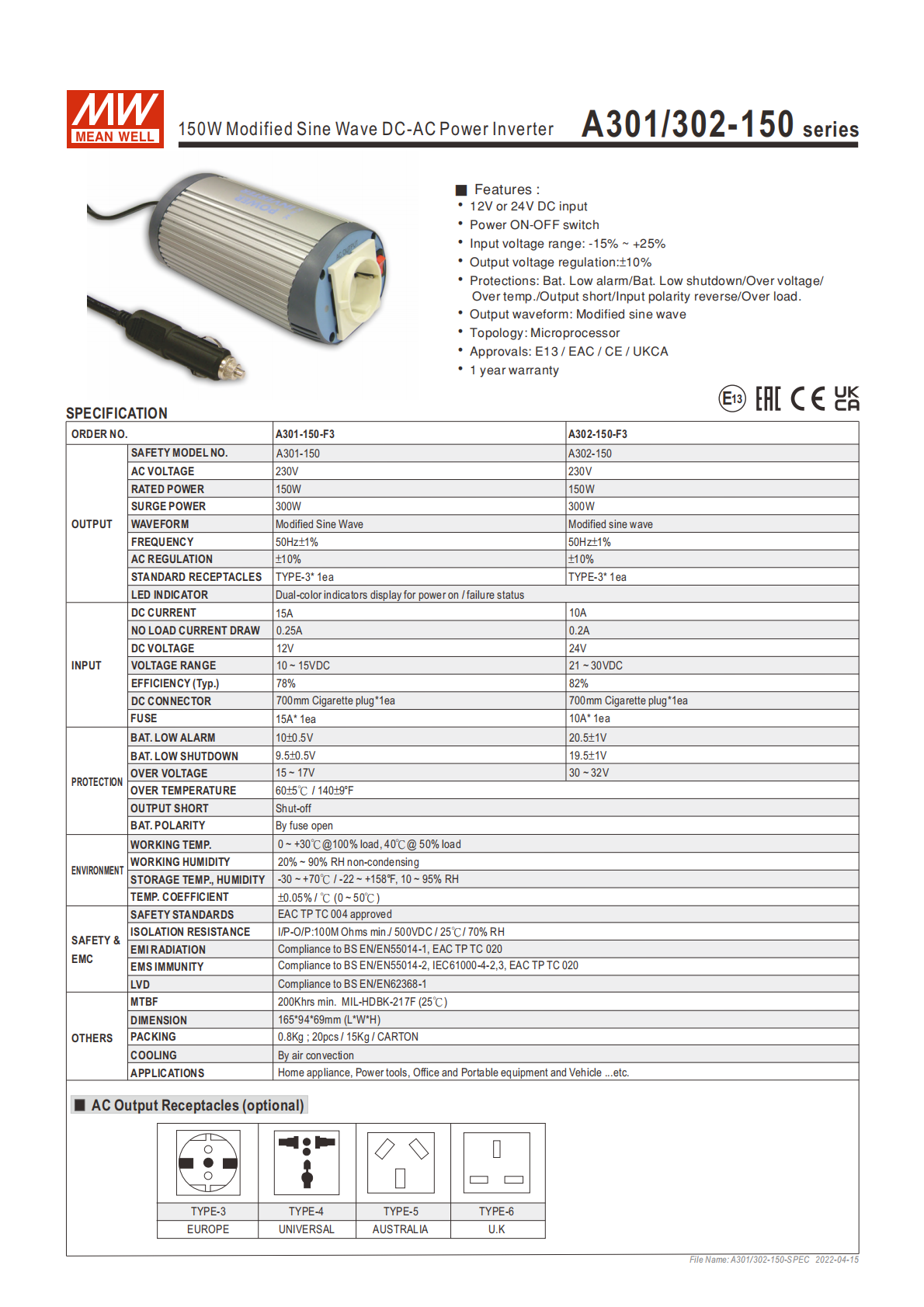

| 參數項 | A301-150-B2（12V/110V） | A302-150-B2（24V/110V） | A301-150-F3（12V/230V） | A302-150-F3（24V/230V） |
|---|---|---|---|---|
| 交流輸出電壓 | 110V | 110V | 230V | 230V |
| 輸出頻率 | 60Hz±1% | 60Hz±1% | 50Hz±1% | 50Hz±1% |
| 額定功率 / 浪涌功率 | 150W/300W | 150W/300W | 150W/300W | 150W/300W |
| 標配插座 | TYPE-2*1ea | TYPE-2*1ea | TYPE-3*1ea | TYPE-3*1ea |
| LED 指示燈 | 綠色電源啟動單燈 | 綠色電源啟動單燈 | 電源正常 / 故障雙色燈 | 電源正常 / 故障雙色燈 |
| 空載電流消耗 | 0.25A | 0.2A | 0.25A | 0.2A |
| 直流輸入電壓范圍 | 10~15VDC | 21~30VDC | 10~15VDC | 21~30VDC |
| 典型效率 | 78% | 82% | 78% | 82% |
| 保險絲規格 | 15A*1ea | 10A*1ea | 15A*1ea | 10A*1ea |
| 產品尺寸 (LWH) | 1227345mm | 1227345mm | 1659469mm | 1659469mm |
| 單臺重量 | 0.5Kg | 0.5Kg | 0.8Kg | 0.8Kg |
| 紙箱包裝規格 | 30pcs/17Kg | 30pcs/17Kg | 20pcs/15Kg | 20pcs/15Kg |
三、全方位保護功能（7 重）
全系列均配備完善的保護機制，12V/24V 輸入保護閾值不同，核心如下：
電池低壓警報：12V 為9.5±0.5V，24V 為20.5±1V；
電池低壓關閉：12V 為10±0.5V，24V 為19.5±1V；
過電壓保護：12V 為15~17V，24V 為30~32V；
過溫度保護：觸發溫度為60±5°C（140±9°F）；
輸出短路保護：直接切斷輸出，避免設備損壞；
輸入反極性保護：通過熔斷保險絲實現，防止正負極接反燒機；
過負載保護：通過負載減額實現，超負載時限制輸出。
四、安規、電磁兼容與耐壓
安規：符合EN60950標準，LVD 測試通過；
電磁干擾 (EMI)：符合EN55022 class B、72/245/CEE、95/54/CE；
電磁耐受 (EMS)：符合EN61000-4-2,3；
絕緣耐壓：輸入 - 輸出為100M Ohms/500VDC（25°C/70% RH 環境）；
溫度系數：±0.05%/°C（0~50°C 區間）；
平均無故障時間 (MTBF)：≥200Khrs（25°C，參考 MIL-HDBK-217F 標準）。
五、環境工作與儲存規范
工作溫度：0~30°C可滿負載（100%）工作，40°C僅支持 50% 負載工作；
工作濕度：20%~90%RH，無冷凝；
儲存環境：溫度 **-30~+70°C（-22~+158°F），濕度10~95%RH**；
使用環境要求：通風良好、避免陽光暴曬 / 熱源、遠離水 / 濕氣 / 油污 / 易燃物、放置在兒童觸及不到的位置。

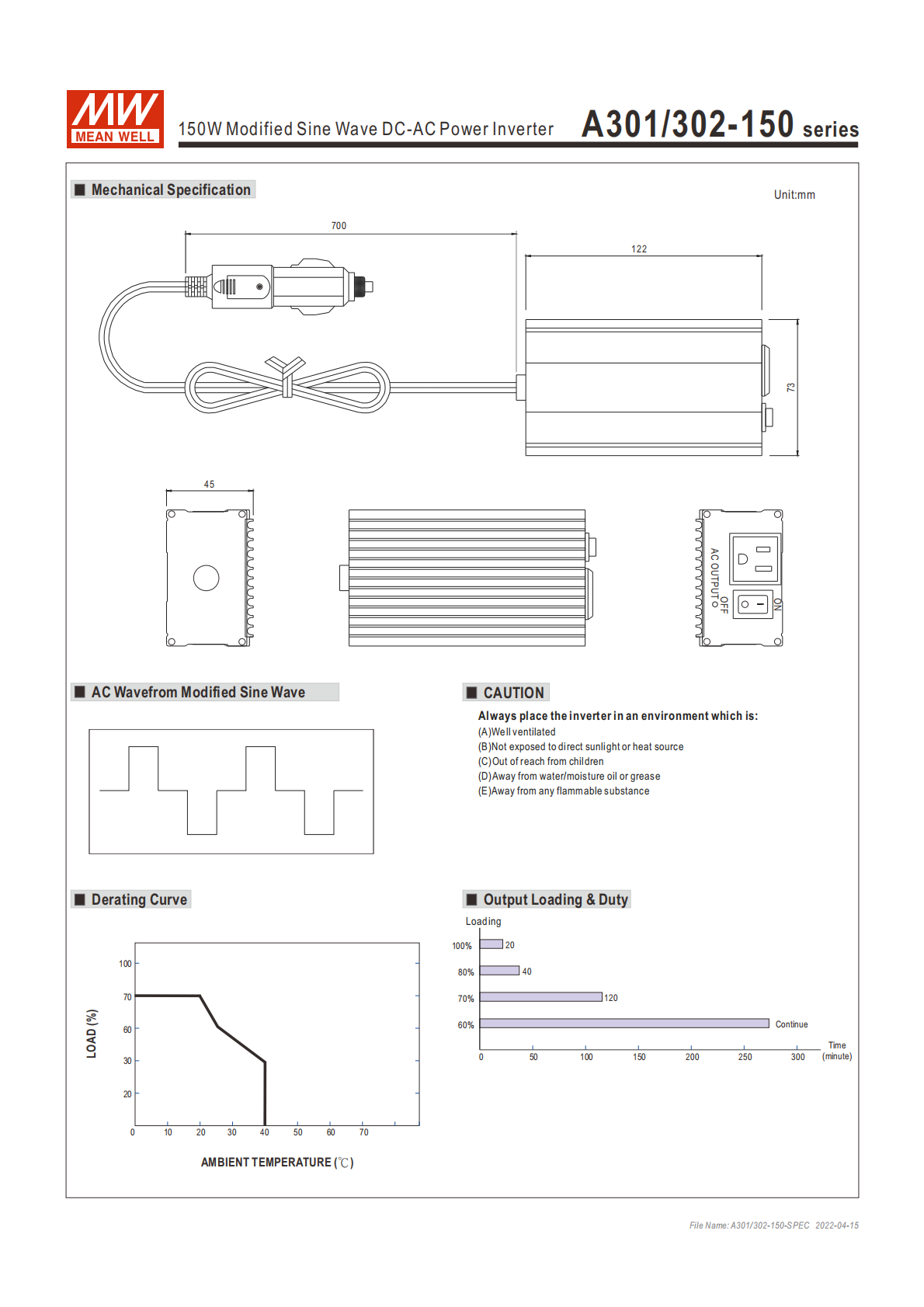

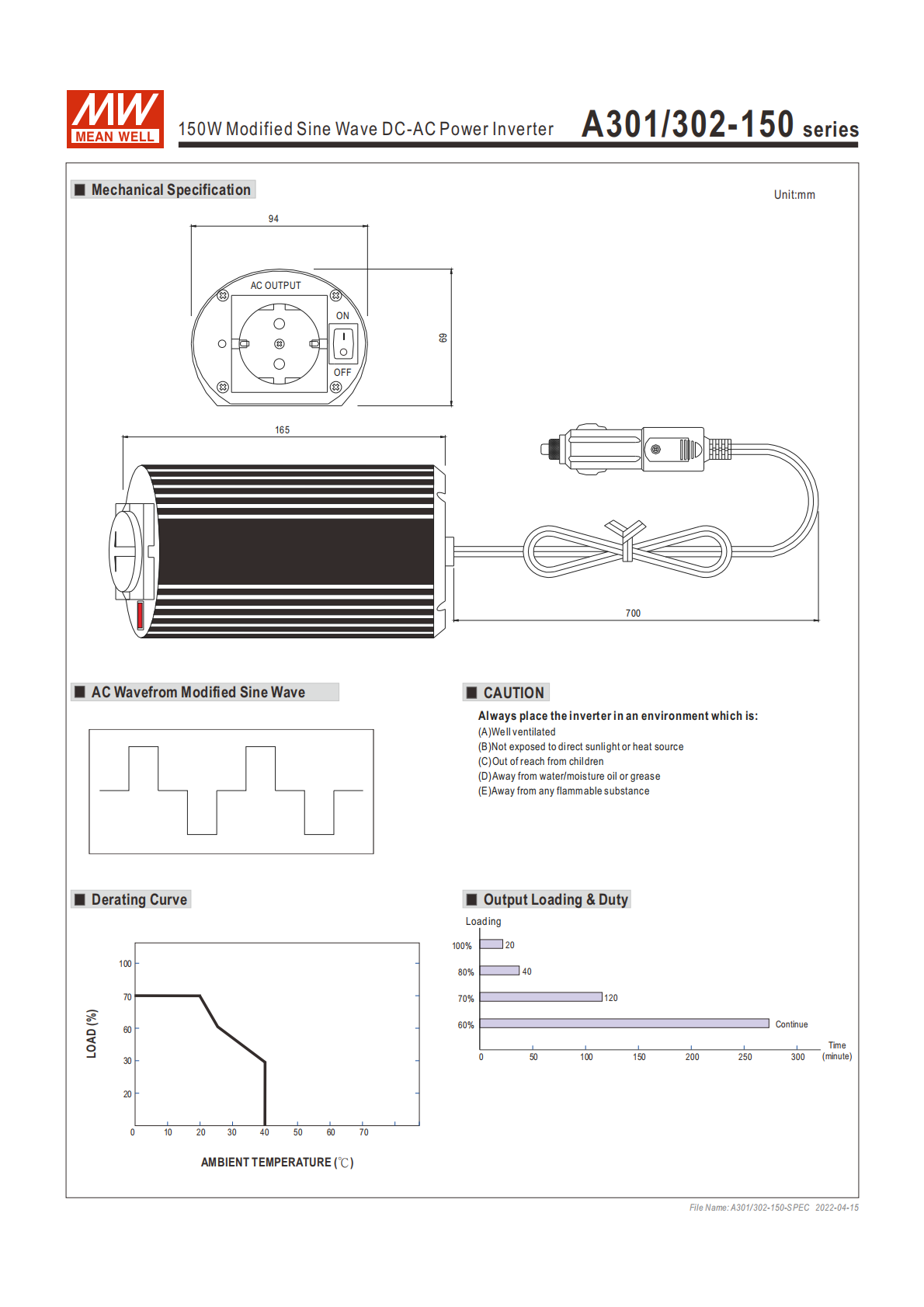

六、輸出負載與減額規范
負載持續時長：100% 負載僅支持 20 分鐘、80% 負載40 分鐘、70% 負載120 分鐘、60% 及以下負載可連續工作；
負載減額要求：環境溫度升高，輸出負載占比需同步降低，溫度越高可承載負載越低（如 50°C 及以上需大幅降低負載）。
七、通用配件
全系列標配700mm 點煙插頭 * 1ea作為直流連接器，實現車載等場景的便捷供電。
關鍵問題
問題 1（參數差異類）：A-301/302-150 系列的 B2 和 F3 型號核心參數與設計上的主要差異是什么？
答案：核心差異體現在交流輸出規格、插座、指示燈、物理尺寸 / 重量 / 包裝四方面：1. 輸出：B2 為 110V/60Hz±1%，F(xiàn)3 為 230V/50Hz±1%；2. 插座：B2 標配 TYPE-2 美式，F(xiàn)3 標配 TYPE-3 歐式 / 全球通用；3. 指示燈：B2 為綠色單燈顯示電源啟動，F(xiàn)3 為雙色燈顯示電源正常 / 故障；4. 物理規格：B2 尺寸 1227345mm、單重 0.5Kg、30pcs/17Kg / 箱，F(xiàn)3 尺寸 1659469mm、單重 0.8Kg、20pcs/15Kg / 箱；其余電氣保護、輸入規格等參數一致。
問題 2（使用規范類）：該系列逆變器在不同負載和環境溫度下的使用限制有哪些？
答案：1. 負載時長限制：100% 負載僅工作 20 分鐘，80% 負載 40 分鐘，70% 負載 120 分鐘，60% 及以下負載可連續工作；2. 溫度負載限制：0~30°C 可滿負載（100%）運行，40°C 僅支持 50% 負載運行，環境溫度超過 50°C 后需進一步降低輸出負載；3. 環境使用限制：需在通風良好、無暴曬 / 熱源 / 水 / 油污 / 易燃物的環境使用，且放置在兒童接觸不到的位置。
問題 3（保護機制類）：該系列逆變器針對 12V 和 24V 輸入的低壓 / 過壓保護閾值分別是多少，核心保護方式有哪些？
答案：1. 低壓保護閾值：12V 輸入的低壓警報為 9.5±0.5V、低壓關閉為 10±0.5V；24V 輸入的低壓警報為 20.5±1V、低壓關閉為 19.5±1V；2. 過壓保護閾值：12V 輸入為 15~17V，24V 輸入為 30~32V；3. 核心保護方式共 7 重，除上述低壓 / 過壓保護外，還包括 60±5°C 的過溫保護、輸出短路直接切斷、輸入反極性熔斷保險絲保護、過負載減額保護，同時配備電池低壓警報提前預警
