明緯 A301/302-100 系列為 100W 修正正弦波 DC-AC 逆變器，分 12V（A301-100-F3）和 24V（A302-100-F3）直流輸入版本，具備USB 接口、自然風冷設計，體積小巧適配車輛杯座，效率最高達90%，擁有輸入反極性、過壓、過載等多重保護，通過 E13/EAC/CE/UKCA 等認證，提供 1 年保固，適用于車輛、船舶、家庭及辦公場景，還配備兩色 LED 顯示工作狀態，輸入電壓范圍分別為 10~15VDC（12V 款）、21~30VDC（24V 款），額定輸出浪涌功率達200W，輸出頻率 50Hz±1%。

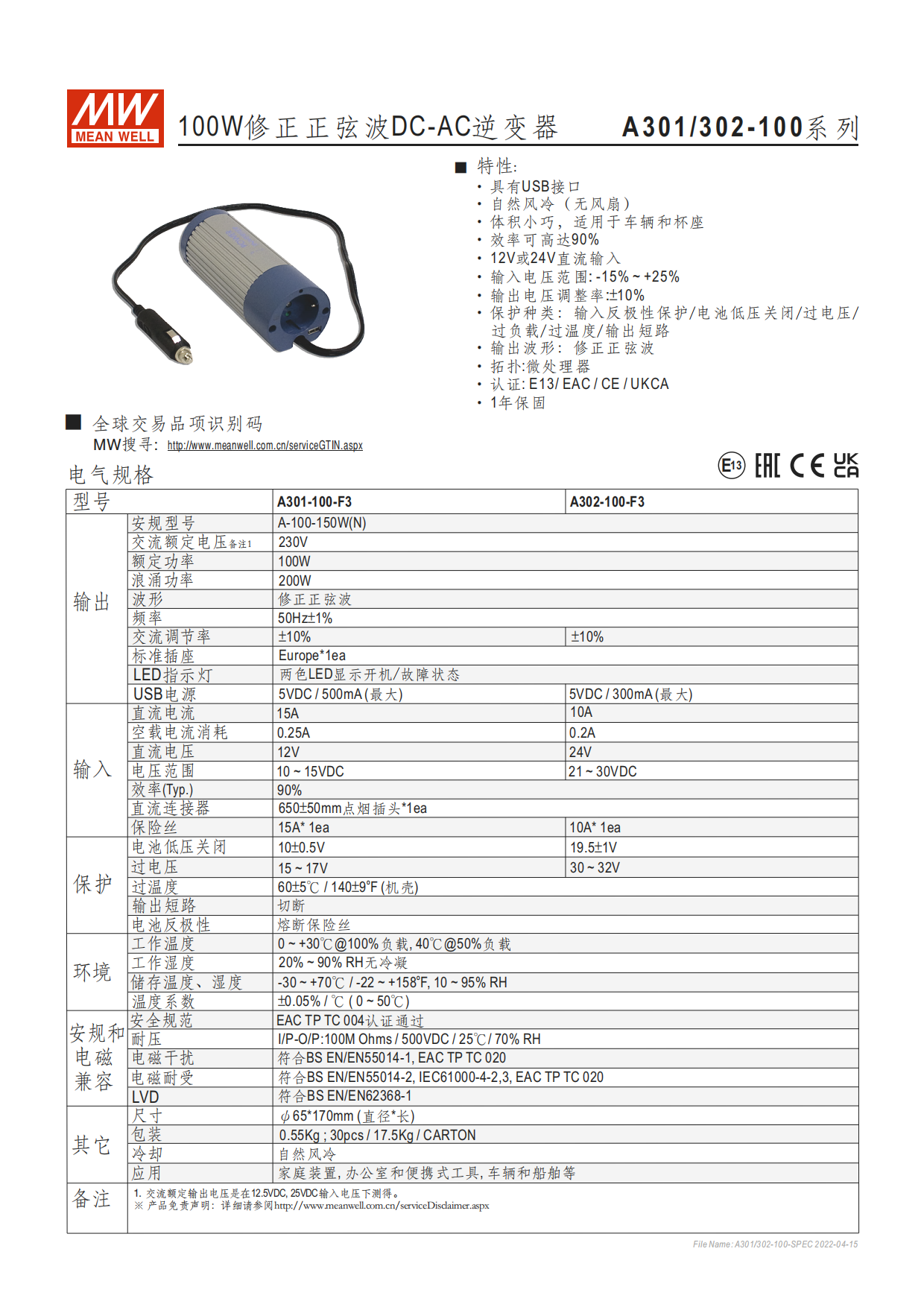

本文檔為明緯A301/302-100 系列 100W 修正正弦波 DC-AC 逆變器的技術規格說明，明確了產品核心特性、電氣參數、保護功能、環境要求、安規認證等全維度信息，以下為分點詳細總結：
一、產品基礎信息
產品類型：100W 修正正弦波 DC-AC 逆變器，拓?fù)錇槲⑻幚砥鳎侨蚪灰灼讽?xiàng)；
型號區分：A301-100-F3（12V 直流輸入）、A302-100-F3（24V 直流輸入），安規型號均為 A-100-150W (N) 230V；
認證與保固：通過E13/EAC/CE/UKCA多項認證，提供1 年保固；
核心設計：無風扇自然風冷，體積小巧適配車輛杯座，配備 USB 接口和兩色 LED 指示燈，分別顯示開機 / 故障狀態。
二、核心電氣規格
兩款型號核心電氣參數對比如下：
| 參數項 | A301-100-F3（12V 款） | A302-100-F3（24V 款） | 通用參數 |
|---|---|---|---|
| 直流輸入電壓范圍 | 10~15VDC | 21~30VDC | 輸入電壓整體范圍 - 15% ~ +25% |
| 空載電流消耗 | 0.25A | 0.2A | / |
| 保險絲規格 | 10A*1ea | 15A*1ea | / |
| 電池低壓關閉電壓 | 10±0.5V | 19.5±1V | / |
| 過電壓保護值 | 15~17V | 30~32V | / |
| 額定輸出功率 | 100W | 100W | 浪涌功率200W；輸出波形為修正正弦波；輸出頻率50Hz±1%；輸出電壓調整率 **±10%** |
| USB 電源 | 5VDC/500mA（最大） | 5VDC/300mA（最大） | / |
| 直流連接器 | 650±50mm 點煙插頭 * 1ea | 650±50mm 點煙插頭 * 1ea | / |
| 效率（Typ.） | 90% | 90% | / |
三、多重保護功能
產品配備全面的保護機制，不同保護觸發對應不同處理方式，核心保護如下：
輸入反極性保護：觸發后熔斷保險絲；
電池低壓關閉：達到低壓閾值后自動關閉，兩款型號閾值不同（見表二）；
過電壓保護：達到過壓閾值后啟動保護，兩款型號閾值不同（見表二）；
過負載保護：針對輸出過載場景進行防護；
過溫度保護：機殼溫度達到 **60±5℃（140±9℉）** 時自動切斷；
輸出短路保護：輸出短路時直接切斷電路。
四、環境與物理參數
工作環境
工作溫度：**0 ~ +30℃** 可承載 100% 負載，**40℃** 僅可承載 50% 負載；
工作濕度：20% ~ 90% RH，無冷凝要求；
溫度系數：±0.05% / ℃（0 ~ 50℃區間）。
儲存環境：溫度 **-30 ~ +70℃（-22 ~ +158℉），濕度10 ~ 95% RH**，無冷凝限制；
物理規格

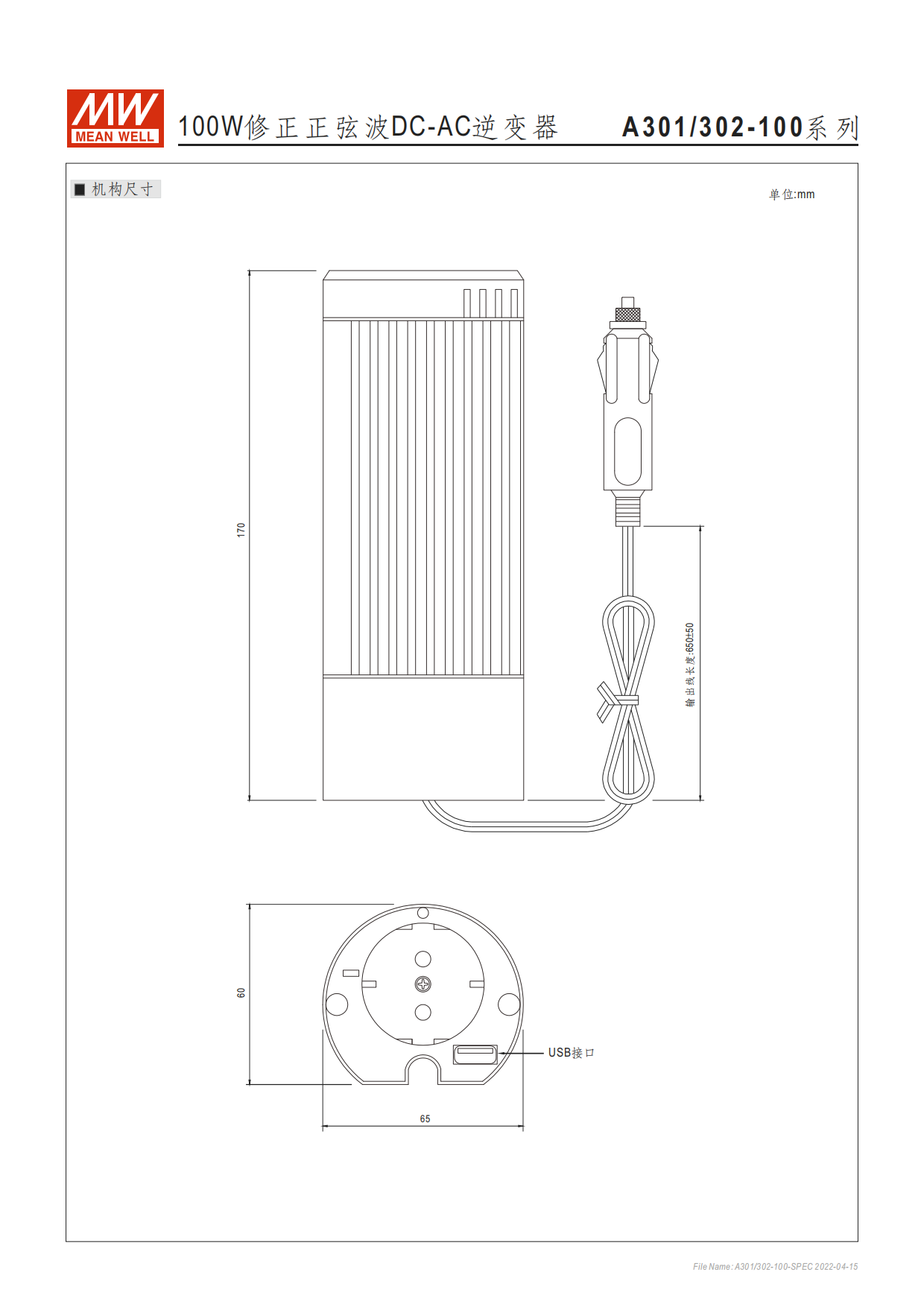

產品尺寸：ψ65*170mm（直徑 * 長）；
輸出線長度：650±50mm；
重量：單機0.55Kg，整箱 30pcs，總重17.5Kg / 箱；
冷卻方式：自然風冷，無風扇設計。
五、安規與電磁兼容
安全規范：通過EAC TP TC 004認證，符合BS EN/EN62368-1（LVD 低電壓指令）；
耐壓性能：I/P-O/P（輸入 - 輸出）：100M Ohms / 500VDC / 25℃/ 70% RH；
電磁兼容：符合BS EN/EN55014-1、EAC TP TC 020；
電磁耐受：符合BS EN/EN55014-2、IEC61000-4-2,3、EAC TP TC 020。
六、應用場景與備注
核心應用：自然風冷設計適配多場景，包括車輛、船舶、家庭裝置、辦公室、便攜式工具等；
重要備注：交流額定輸出電壓在12.5VDC（12V 款）、**25VDC（24V 款）** 輸入電壓下測得；產品有專屬免責聲明，可查閱明緯官方指定鏈接。
關鍵問題
問題 1（產品適配性）：A301/302-100 系列逆變器的輸入電壓適配范圍分別是多少，空載功耗如何？
答案：A301-100-F3（12V 款）直流輸入電壓范圍為 10~15VDC，空載電流消耗 0.25A；A302-100-F3（24V 款）直流輸入電壓范圍為 21~30VDC，空載電流消耗 0.2A，整體輸入電壓可耐受 - 15% ~ +25% 的波動。
問題 2（保護機制）：該系列逆變器過溫保護的觸發閾值是什么，觸發后采取何種處理方式？
答案：過溫度保護的觸發閾值為機殼溫度達到 60±5℃（140±9℉），觸發后會直接切斷電路，同時產品針對輸入反極性保護為熔斷保險絲，輸出短路保護為切斷電路，不同保護機制對應不同處理方式。
問題 3（使用場景與負載）：該系列逆變器在不同溫度下的負載承載能力是多少，核心適配哪些應用場景？
答案：工作溫度 0 ~ +30℃時可承載 100% 額定負載（100W），40℃時僅可承載 50% 負載；核心適配場景包括車輛、船舶、家庭裝置、辦公室及便攜式工具等，自然風冷 + 小巧體積的設計尤其適配車載杯座場景。
