明緯 A-301/302-2K5 系列 2500W 修正正弦波 DC-AC 逆變器支持12V/24V 直流輸入，有A301-2K5-B4/F3、A302-2K5-B4/F3四款型號，額定功率2500W、浪涌功率5000W，輸出110V/230V 交流電壓與50/60Hz±1% 頻率，具備電池低壓 / 過壓 / 過溫 / 短路 / 反極性 / 過載等多重保護，搭配開關控制冷卻風扇，擁有多國認證及 1 年保固，效率 Typ 值達82%-85%，適用于家庭、車載、船舶等多場景，還可選配開 / 關遙控（訂購編碼 RC-2500）與不同制式交流輸出插座。

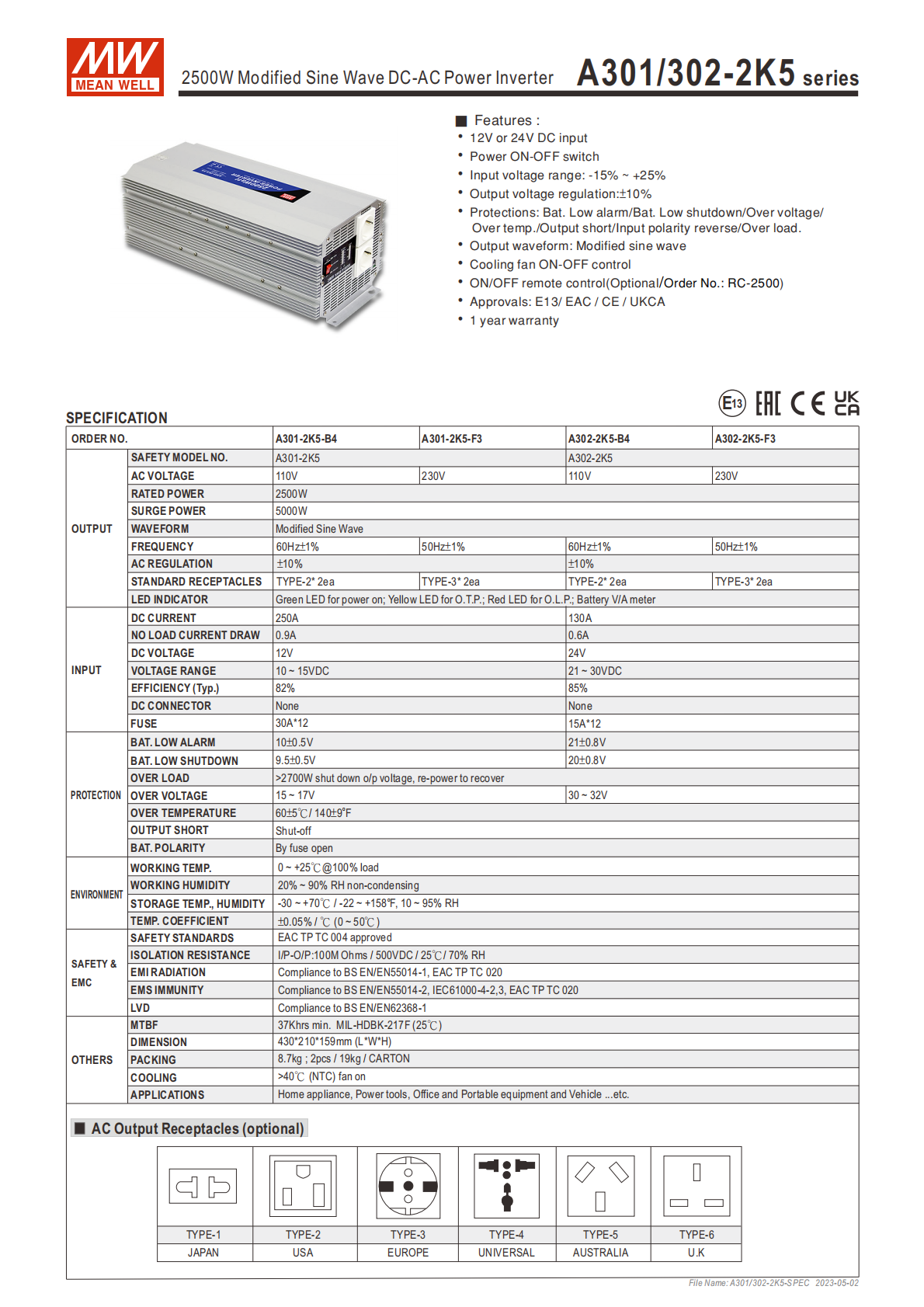

本文檔為明緯 A-301/302-2K5 系列 2500W 修正正弦波 DC-AC 逆變器的技術規格說明，涵蓋產品核心特性、電氣規格、保護機制、環境參數、安規認證、物理包裝及應用場景等全維度信息，以下為分點詳細總結：
一、核心產品特性
直流輸入為12V/24V，輸入電壓范圍支持 **-15% ~ +25%**，配備電源通斷開關；
輸出為修正正弦波，輸出電壓調整率 **±10%，搭載開關控制冷卻風扇 **，環境溫度 **>40℃(NTC)** 時風扇啟動；
具備7 重保護：電池低壓警報、電池低壓關閉、過電壓、過溫度、輸出短路、輸入反極性保護、過負載；
可選配開 / 關遙控功能，對應的訂購編碼為RC-2500；
通過E13/ EAC / CE / UKCA多國認證，提供1 年保固服務。
二、關鍵電氣規格
該系列包含4 款核心型號，不同型號對應不同交流輸出電壓與插座制式，核心功率、波形為統一標準，具體參數見下表：
| 型號 | 安規型號 | 交流輸出電壓 | 輸出頻率 | 標準插座 | 直流輸入電壓 | 空載電流消耗 | 效率 (Typ) |
|---|---|---|---|---|---|---|---|
| A301-2K5-B4 | A-300-2K5W | 230V | 50Hz±1% | TYPE-2* 2ea（美式） | 24V | 0.6A | 85% |
| A301-2K5-F3 | A-300-2K5W | 110V | 60Hz±1% | TYPE-3* 2ea（歐式） | 12V | 0.9A | 82% |
| A302-2K5-B4 | A-300-2K5W | 110V | 50Hz±1% | TYPE-3* 2ea（歐式） | 12V | 0.9A | 82% |
| A302-2K5-F3 | A-300-2K5W | 230V | 60Hz±1% | TYPE-2* 2ea（美式） | 24V | 0.6A | 85% |
| 通用電氣參數： |
額定功率2500W，浪涌功率5000W，交流調節率均為 **±10%**；
直流輸入電壓范圍：12V 款為10 ~ 15VDC，24V 款為21 ~ 30VDC；
保險絲配置：12V 款為30A*12，24V 款為15A*12，輸入反極性保護采用熔斷保險絲；
配備電源啟動 / 過溫保護 / 過載保護 LED 指示燈，及電池電壓 / 電流表、直流電流顯示。
三、多重保護具體參數
電池低壓保護：12V 款警報值9.5±0.5V、關閉值10±0.5V；24V 款警報值20±0.8V、關閉值21±0.8V；
過負載保護：輸出功率 **>2700W** 時自動關斷輸出電壓，設備重啟后恢復正常；
過電壓保護：12V 款保護閾值15 ~ 17V，24V 款30 ~ 32V；
過溫度保護：設備溫度達到 **60±5℃/ 140±9℉** 時自動切斷輸出；
輸出短路 / 輸入反極性保護：短路時觸發保護，反極性接入直接熔斷保險絲。
四、環境與安規參數
工作環境：0 ~ 25℃可滿負載（100%）運行，工作濕度20% ~ 90% RH且無冷凝；溫度系數 **±0.05% / ℃ (0 ~ 50℃)**；
儲存環境：溫度 **-30 ~ +70℃ /-22 ~ +158℉，濕度10 ~ 95% RH**；
安規認證：通過EAC TP TC 004安全規范認證，符合BS EN/EN62368-1低電壓指令（LVD）；
耐壓性能：輸入 - 輸出耐壓為100M Ohms / 500VDC / 25℃/ 70% RH；
電磁兼容：電磁干擾符合BS EN/EN55014-1、EAC TP TC 020；電磁耐受符合BS EN/EN55014-2、IEC61000-4-2/3、EAC TP TC 020；
平均無故障時間：MTBF≥37Khrs（依據 MIL-HDBK-217F，25℃環境）。
五、物理尺寸與包裝

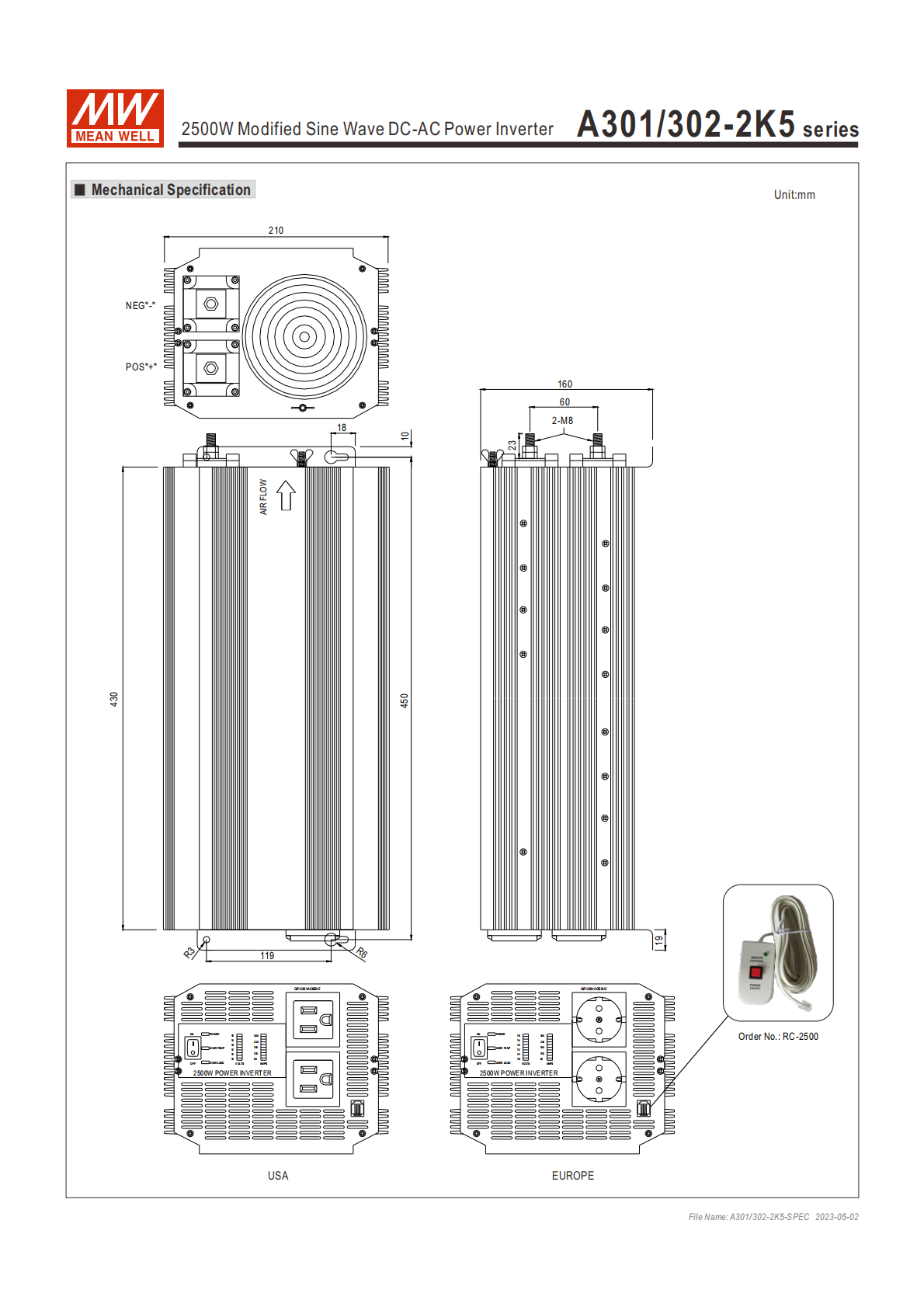

設備外形尺寸：430210159mm (長寬高)；
重量：?jiǎn)螜C(jī)凈重8.7kg，包裝規格為2 臺 / 紙箱，整箱重量19kg；
交流輸出插座：標配 TYPE-2 美式、TYPE-3 歐式，可選配 TYPE-1 日式、TYPE-4 全球通用式、TYPE-5 澳式、TYPE-6 英式等制式。
六、應用場景與冷卻方式
適用場景：家庭設備、電動工具、辦公室和便攜式工具、車輛和船舶等多場景供電；
冷卻方式：采用NTC 溫控的開關控制冷卻風扇，環境溫度超過 40℃時風扇自動啟動散熱。
關鍵問題
問題：明緯 A-301/302-2K5 系列逆變器的核心功率參數與輸出波形是什么，不同型號的交流輸出電壓分哪幾檔？答案：核心功率為額定功率2500W、浪涌功率5000W，輸出波形為修正正弦波；該系列四款型號的交流輸出電壓分110V和230V兩檔，不同型號對應不同頻率與插座制式。
問題：該系列逆變器針對 12V 和 24V 輸入版本，分別設置了哪些電池低壓保護閾值，過負載保護的觸發條件是什么？答案：12V 版本電池低壓警報值9.5±0.5V、關閉值10±0.5V，24V 版本警報值20±0.8V、關閉值21±0.8V；過負載保護觸發條件為輸出功率 **>2700W**，觸發后自動關斷輸出，重啟設備可恢復。
問題：該系列逆變器的工作環境限制有哪些，MTBF 指標與認證體系包含哪些核心內容？答案：工作環境限制為 0~25℃可 100% 滿負載運行，工作濕度 20%~90% RH 無冷凝，溫度系數 ±0.05%/℃(0~50℃)；MTBF 指標為≥37Khrs（MIL-HDBK-217F，25℃）；核心認證包含 E13/EAC/CE/UKCA 多國認證，同時通過 EAC TP TC 004 安全規范、BS EN/EN62368-1 LVD 認證，電磁兼容符合 BS EN/EN55014 系列及 IEC61000-4-2/3 標準。
