A301/302-1K0 系列 1000W 修正正弦波 DC-AC 逆變器為 12V/24V 直流輸入的電源轉換設備，具備 **-15%~+25% 寬輸入電壓范圍 **、±10% 輸出電壓調整率，額定功率 1000W、短時最大功率 1200W（<30min）、浪涌功率 2400W，輸出修正正弦波且頻率為 50/60Hz±1%，擁有電池低壓警報 / 關閉、過壓 / 過溫 / 短路等八大保護功能，搭配開關控制冷卻風扇，可選開 / 關遙控，通過 E13/EAC/CE/UKCA 等認證，提供 1 年保固，適用于家用、電動工具、車輛船舶等多場景，機身尺寸 31021085mm，重 3.3kg，MTBF≥98Khrs。
產品名稱：A301/302-1K0 系列 1000W 修正正弦波 DC-AC 逆變器，安規型號統一為A-1000W
核心功能：實現 12V/24V 直流到 110V/230V 交流的電源轉換，支持電源開關通斷，可選RC-1700型號開 / 關遙控
認證與保固：通過E13/EAC/CE/UKCA認證，提供1 年保固
應用場景：家用設備、電動工具、辦公室和便攜工具、車輛和船舶等

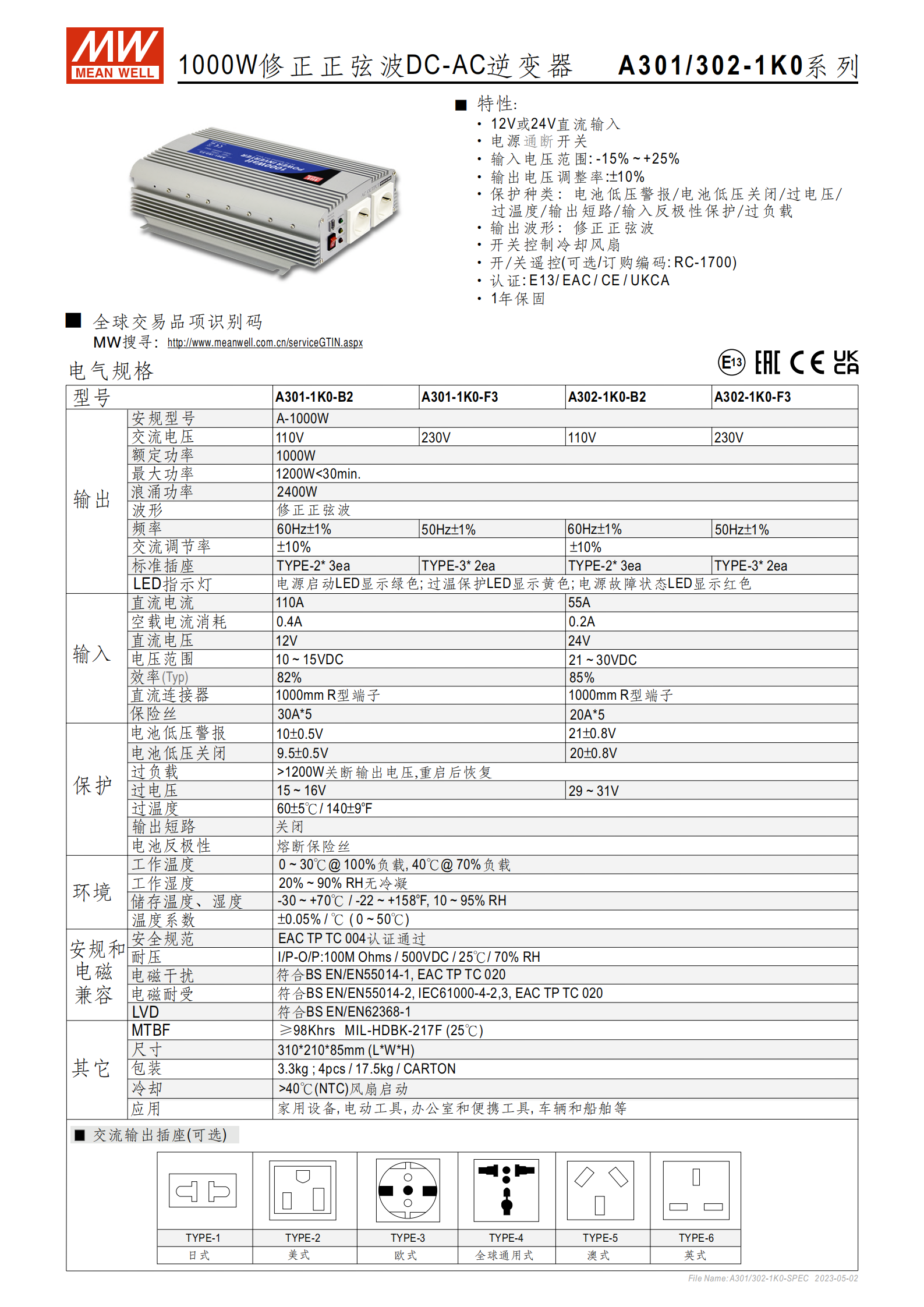

二、核心電氣規格
| 類別 | 12V 輸入版本（A301-1K0） | 24V 輸入版本（A302-1K0） | 通用參數 |
|---|---|---|---|
| 交流輸出功率 | 額定1000W，短時1200W(<30min)，浪涌2400W | 額定1000W，短時1200W(<30min)，浪涌2400W | - |
| 輸出波形 | - | - | 修正正弦波 |
| 輸出頻率 | 50Hz±1%/60Hz±1% | 50Hz±1%/60Hz±1% | - |
| 交流調節率 | ±10% | ±10% | - |
| 標準插座 | TYPE-2 美式3ea/TYPE-3 歐式2ea | TYPE-2 美式3ea/TYPE-3 歐式2ea | 可選 TYPE1/4/5/6 等制式 |
| 空載電流消耗 | 0.4A | 0.2A | - |
| 輸入電壓范圍 | 10~15VDC | 21~30VDC | 整體 - 15%~+25% |
| 效率 (Typ) | 85% | 82% | - |
| 直流連接器 | 1000mm R 型端子 | 1000mm R 型端子 | - |
| 保險絲 | 30A*5 | 20A*5 | - |
三、保護功能（八大保護）
電池低壓警報：12V 版10±0.5V，24V 版21±0.8V
電池低壓關閉：12V 版9.5±0.5V，24V 版20±0.8V
過負載保護：>1200W時關斷輸出，重啟后恢復
過電壓保護：12V 版15~16V，24V 版29~31V
過溫度保護：60±5℃(140±9℉) 時關閉
輸出短路保護：具備短路保護機制
輸入反極性保護：熔斷保險絲實現反接保護
配套 LED 指示燈：綠色（電源啟動）、黃色（過溫保護）、紅色（電源故障）
四、環境與工作參數
工作溫度：0~30℃@100% 負載，40℃@70% 負載
工作濕度：20% ~ 90% RH，無冷凝
儲存溫濕度：-30 ~ +70℃（-22 ~ +158℉），10 ~ 95% RH
溫度系數：±0.05% / ℃（0 ~ 50℃）
冷卻方式：>40℃(NTC) 時冷卻風扇自動啟動，風扇為開關控制式
五、安規與電磁兼容
安全規范：通過EAC TP TC 004認證；I/P-O/P 絕緣：100M Ohms / 500VDC / 25℃/ 70% RH
電磁干擾：符合 BS EN/EN55014-1、EAC TP TC 020
電磁耐受：符合 BS EN/EN55014-2、IEC61000-4-2/3、EAC TP TC 020
LVD（低電壓指令）：符合 BS EN/EN62368-1
六、其他物理與壽命參數
MTBF（平均無故障工作時間）：≥98Khrs（25℃，參考 MIL-HDBK-217F 標準）

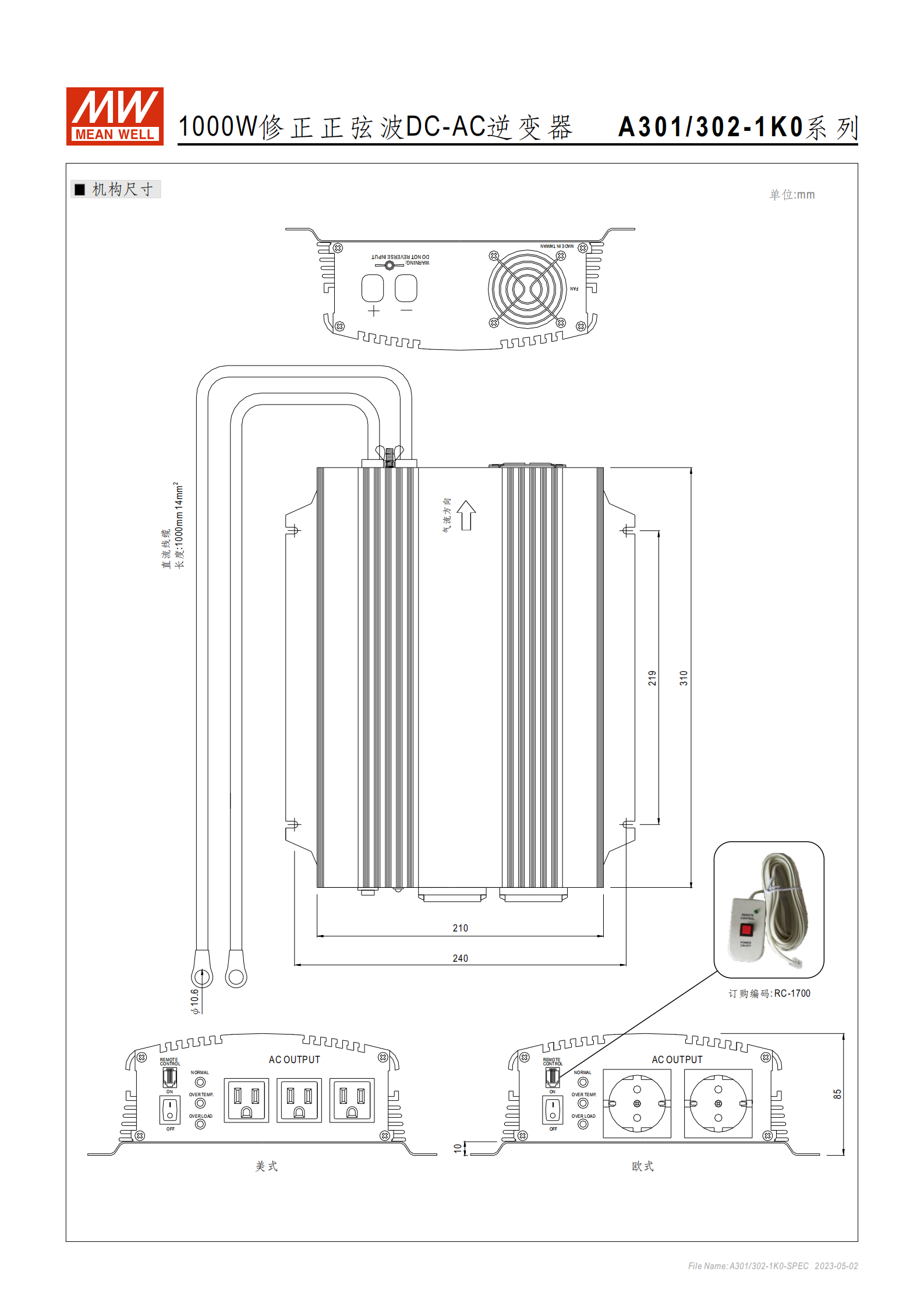

機身尺寸：31021085mm（LWH）
重量：?jiǎn)螜C(jī)3.3kg；包裝規格4pcs/17.5kg / 箱
直流線纜：配備 1000mm R 型端子線纜
關鍵問題
問題 1（性能參數類）：A301/302-1K0 系列逆變器的功率輸出能力如何，有不同功率等級的區分嗎？
答案：該系列逆變器額定交流輸出功率為 1000W，具備短時超負荷能力，30 分鐘內可支持 1200W功率輸出，浪涌功率可達 2400W，12V 輸入版（A301-1K0）和 24V 輸入版（A302-1K0）的功率輸出規格一致，無差異。
問題 2（使用保護類）：該逆變器針對電池低壓有哪些保護措施，不同輸入電壓版本的閾值分別是多少？
答案：針對電池低壓設置了低壓警報和低壓關閉雙重保護，12V 輸入版：低壓警報閾值為 10±0.5V，低壓關閉閾值為 9.5±0.5V；24V 輸入版：低壓警報閾值為 21±0.8V，低壓關閉閾值為 20±0.8V，觸發關閉后需恢復電池電壓并重啟設備才能重新工作。
問題 3（場景適配類）：A301/302-1K0 系列逆變器的工作溫度與負載的匹配關系是怎樣的，適配哪些使用環境？
答案：該逆變器的工作溫度與負載掛鉤，0~30℃ 環境下可支持 100% 滿負載運行，40℃ 環境下需降載至 70% 運行；工作濕度為 20%~90% RH 無冷凝，儲存溫濕度范圍為 - 30~+70℃/10~95% RH，寬溫寬濕度的適配性使其可應用于家用、辦公室、電動工具供電，以及車輛、船舶等移動場景。
型號
A301/302-1K0 系列逆變器核心型號及分類
該系列逆變器核心按直流輸入電壓和交流輸出插座制式劃分型號，安規型號統一為A-1000W，具體型號及對應規格如下：
核心基礎型號
| 型號 | 直流輸入電壓 | 交流輸出電壓 | 標準插座制式 | 核心適配參數 |
|---|---|---|---|---|
| A301-1K0-B2 | 12V | 110V | TYPE-2 美式 * 3ea | 空載電流 0.4A / 保險絲 30A*5 |
| A302-1K0-B2 | 24V | 110V | TYPE-2 美式 * 3ea | 空載電流 0.2A / 保險絲 20A*5 |
| A301-1K0-F3 | 12V | 230V | TYPE-3 歐式 * 2ea | 空載電流 0.4A / 保險絲 30A*5 |
| A302-1K0-F3 | 230V | 24V | TYPE-3 歐式 * 2ea | 空載電流 0.2A / 保險絲 20A*5 |
型號相關配套 / 可選規格
遙控配件型號：開 / 關遙控為可選配置，訂購編碼RC-1700；
可選插座制式：除基礎的 TYPE-2 美式、TYPE-3 歐式外，還可選擇 TYPE-1 日式、TYPE-4 全球通用式、TYPE-5 澳式、TYPE-6 英式；
功率標識：全系列額定功率標注為 1000W，對應型號中 “1K0” 即代表1000W功率規格。
型號核心區分邏輯
型號首位A301=12V 直流輸入，A302=24V 直流輸入；
型號后綴B2=TYPE-2 美式插座（3 個），F3=TYPE-3 歐式插座（2 個）；
全系列通用 “1K0” 標識，代表 1000W 額定功率，安規認證、保護功能、機身尺寸等基礎參數無型號差異。
