明緯 SD-1000 系列為 1000W 單組輸出 DC-DC 轉換電源，分 L/H 兩大款型，涵蓋 12V/24V/48V 輸出規格，具備1U 低高度、10.7w/inch3 高功率密度核心特性，輸入輸出隔離達2000VAC，配備短路 / 過負載等多重保護及遙控開 / 關、遙感、輸出 OK 信號等功能，內置可控直流風扇強制風冷且?guī)?span style="font: 700 16px / 24px ui-sans-serif, system-ui, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">12V/0.25A 輔助輸出，工作溫度范圍 - 20~+60℃，尺寸為 29512741mm，擁有 3 年保固，符合 IEC62368-1 等多項安全及電磁兼容標準，MTBF 最低達 898.2K hrs（Telcordia SR-332 標準）。
一、產品基礎信息
明緯 SD-1000 系列為1000W 單組輸出 DC-DC 轉換電源，是工業級高功率密度電源產品，核心定位為滿足工業設備的直流供電需求，提供3 年保固服務，為全球交易品項，遵循明緯官方產品標準及免責聲明。
二、核心產品特性

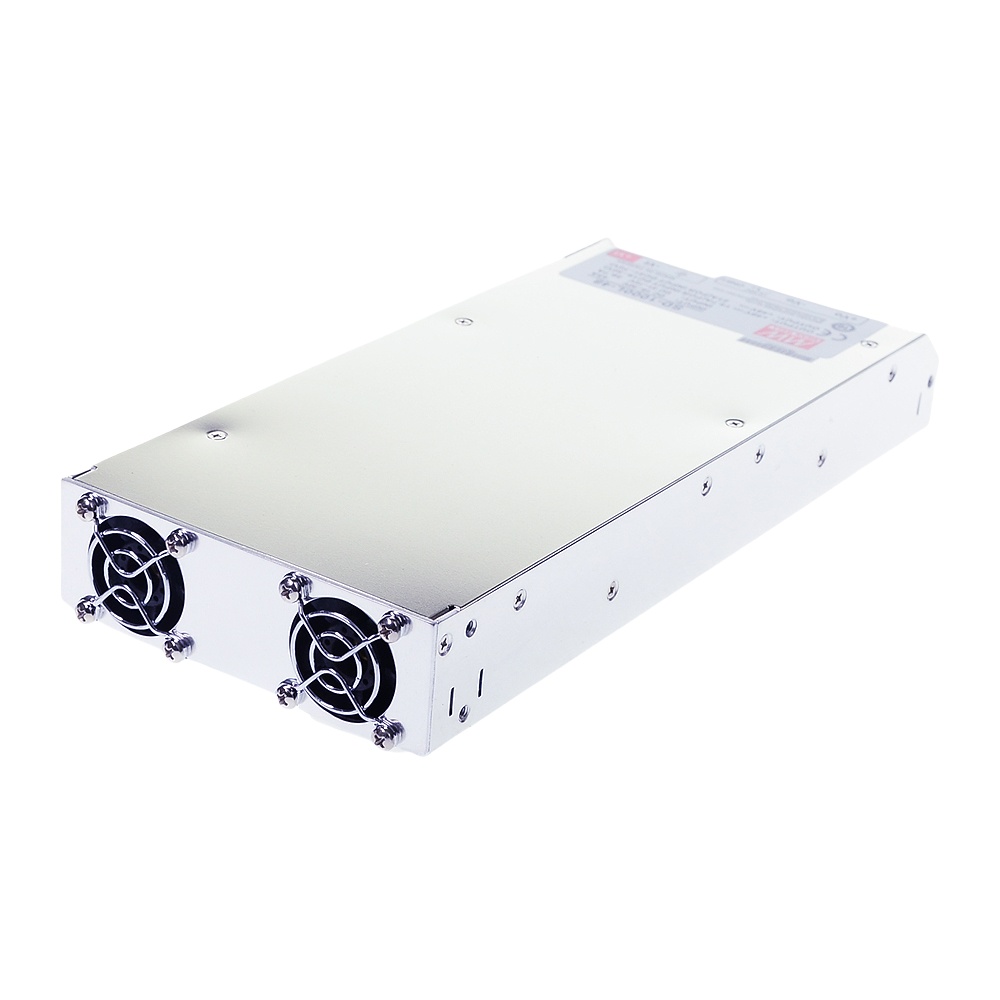

外形與功率：1U 低高度設計，功率密度達10.7w/inch3，內置轉速可控直流風扇實現強制風冷；
電氣隔離：輸入 / 輸出、輸入 / 機殼隔離均為2000VAC，輸出 / 機殼隔離0.5KVAC；
輔助輸出：自帶12V（10.8~13.2V）、0.25A獨立輔助輸出，與主輸出供電隔離；
核心功能：支持遙控開 / 關、遙感電壓補償、輸出 OK 狀態信號，具備完善的狀態檢測與控制能力；
多重保護：涵蓋短路、過負載、過電壓、過溫度四大保護類型，保障電源及負載安全。
三、電氣規格（核心款型參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 輸入電壓范圍 | 典型效率 | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|---|
| SD-1000L-12 | 12V | 60A | 720W | 19~72VDC | 84% | 150mVp-p | 11~15V |
| SD-1000L-24 | 24V | 40A | 960W | 19~72VDC | 88% | 150mVp-p | 23~30V |
| SD-1000L-48 | 48V | 21A | 1008W | 19~72VDC | 90% | 150mVp-p | 46~60V |
| SD-1000H-12 | 12V | 60A | 720W | 72~144VDC | 85% | 150mVp-p | 11~15V |
| SD-1000H-24 | 24V | 40A | 960W | 72~144VDC | 89% | 150mVp-p | 23~30V |
| SD-1000H-48 | 48V | 21A | 1008W | 72~144VDC | 92% | 150mVp-p | 46~60V |
其他電氣關鍵參數：
電流范圍：各款型均為0~ 額定電流連續可調；
電壓精度：含設定、線性、負載調整率，線性調整率 ±0.5%~±1.0%，負載調整率均為 ±0.5%；
溫度系數：±0.02%/°C（0~50℃）；
輸入?yún)?shù)：L 款典型輸入電流 23.5A/48VDC，H 款 11.6A/96VDC，浪涌電流100A/96VDC；
啟動 / 上升時間：500ms/50ms（滿載時）。
四、保護功能詳情
過負載保護：觸發閾值為額定輸出功率的 105~125%，保護模式為恒電流限制，約5 秒后關閉輸出，重啟后恢復；
過電壓保護：12V 款16~19V、24V 款30.8~35.2V、48V 款62~68V，觸發后切斷輸出，重啟恢復；
過溫度保護：溫度過高時自動關斷輸出，溫度下降后可自行恢復，無需人工干預；
短路保護：集成于整體保護體系，保障電源短路時的安全。
五、核心功能操作說明
遙感功能
由 CN51 的 + S（1 腳）、-S（2 腳）實現，可補償線路壓降，最大補償線壓降 0.5V；
+S/-S 需使用雙絞線連接至負載正 / 負端，減小雜訊影響。
輸出 OK 信號
為集電極開路信號，對應 CN51 的 3 腳，參考 4 腳 GND，低電平時 PSU 開啟，最大吸入電流10mA，最大外部電壓 13V；
電壓信號判定：0~0.5V 為電源開啟，12~13V 為電源關閉。
遙控開 / 關
由 CN51 的 RC1（7 腳）、RC2（8 腳）、RCG（9 腳）實現，支持外部電壓源、內部 12V 輔助輸出兩種供電方式；
需配合電阻（2.2KΩ、150Ω、620Ω）及開關使用，不同連接方式對應不同開關邏輯（開 / 閉控制輸出啟 / 停）。
輔助輸出
由 CN51 的 AUX（5 腳）、AUXG（6 腳）實現，輸出電壓10.8~13.2V，最大負載電流0.25A，供電獨立于主輸出（+V/-V）。
六、環境與物理參數
環境參數
工作溫度：-20~+60℃（低輸入電壓 / 高海拔需按減額曲線降額），工作濕度20~90% RH（無冷凝）；
儲存溫度 / 濕度：-40~+85℃、10~95%RH；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
高海拔降額：海拔超 2000 米，有風扇機型環境溫度按5℃/1000m比例下降。
物理參數
尺寸：29512741mm（LWH），公差 ±1mm，機殼型號 952B；
重量：單臺1.94Kg，整箱 6 臺共 12.6Kg，體積 0.99CUFT；
安裝：配備 3-M4L=6、3-M4L=4 等規格固定孔，支持標準工業安裝。
七、引腳與連接器定義

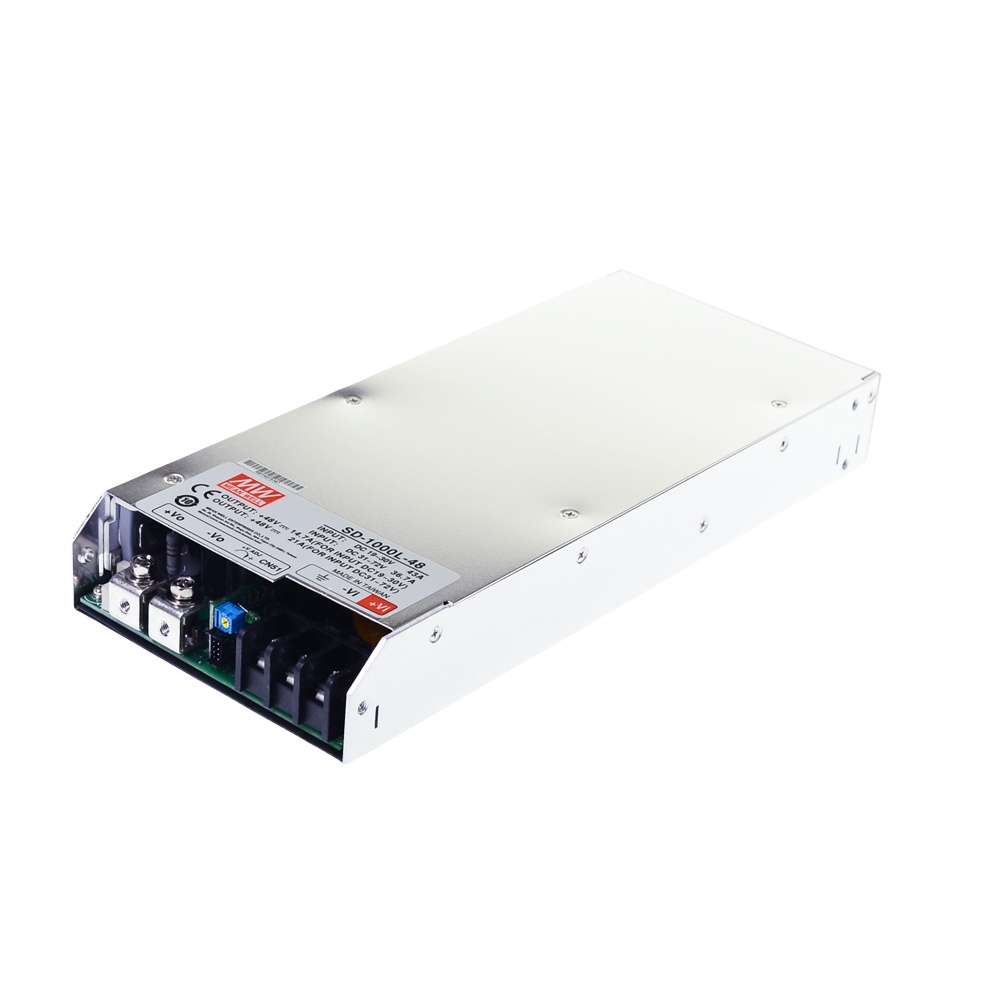

直流輸入端子：共 3 引腳，1 腳 DC INPUT V+、2 腳 DC INPUT V-、3 腳 FG（機殼地）；
控制端 CN51：共 10 引腳，為核心控制 / 信號接口，含傳感、狀態、遙控、輔助輸出功能，10 腳為 NC（空腳）；
連接器規格：主連接器為HRS DF11-10DS或同等級品，端子為JST SPHD-002T-P0.5或同等級品。
八、認證與可靠性
安全規范：通過IEC62368-1、CB、TUV、BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004等認證；絕緣阻抗100M Ohms/500VDC（25℃/70%RH）；
電磁兼容：發射特性符合BS EN/EN55032(CISPR32)、EAC TP TC 020；抗擾度符合BS EN/EN61000-4-2/3/4/6/8、EAC TP TC 020；
MTBF（平均無故障時間）：按Telcordia SR-332（Bellcore） 標準≥898.2K hrs；按MIL-HDBK-217F（25℃） 標準≥106.7K hrs。
九、測試與備注說明
常規參數測試條件：輸入 48/96VDC、額定負載、25℃環境溫度；
紋波噪聲測試：使用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測量；
EMC 測試：電源需安裝在 1mm 厚、720mm*360mm 金屬鐵板上，且需結合終端設備完成最終兼容性確認；
低輸入電壓 / 高海拔場景：需參照官方減額曲線進行輸出功率降額，避免電源損壞。
關鍵問題
問題 1（產品選型與規格）：SD-1000 系列 L 款和 H 款的核心區別是什么？適用場景有何不同？
答案：核心區別為輸入電壓范圍，L 款輸入電壓為 19~72VDC，適配中低壓直流輸入場景；H 款輸入電壓為 72~144VDC，適配高壓直流輸入場景。此外，同輸出電壓的 H 款典型效率略高于 L 款（如 48V 款 L 款 90%、H 款 92%），其余輸出規格、保護功能、物理參數均一致。L 款適用于工業設備中低壓直流供電系統，H 款適用于高壓直流供電的工業場景（如高壓工控、大功率設備供電）。
問題 2（功能應用）：SD-1000 系列的遙感功能如何實現？實際應用中需注意哪些要點？
答案：遙感功能通過 CN51 的 + S（1 腳）和 - S（2 腳）實現，將兩引腳用雙絞線連接至負載的正、負端，電源可自動補償線路產生的壓降，最大可補償 0.5V 線壓降。應用要點：①+S/-S 必須使用雙絞線連接，最大程度減小雜訊干擾；②接線需直接至負載端，避免中間節點產生額外壓降；③補償值不超過 0.5V，否則無法實現有效補償。
問題 3（保護與可靠性）：SD-1000 系列過負載保護的觸發條件和保護機制是什么？與過電壓保護的恢復方式有何不同？
答案：過負載保護的觸發閾值為額定輸出功率的 105~125%，觸發后先進入恒電流限制狀態，持續約 5 秒后自動關閉輸出，需人工重啟電源才能恢復輸出；過電壓保護的觸發閾值按輸出電壓分檔（12V 款 16~19V、24V 款 30.8~35.2V、48V 款 62~68V），觸發后直接切斷輸出，同樣需人工重啟恢復。二者恢復方式一致，均為重啟恢復；區別在于過負載保護有 5 秒的恒流限制緩沖期，而過電壓保護為即時切斷輸出，響應更迅速
