SD-500 系列是明緯推出的 500W 單組輸出 DC-DC 轉換開關電源，分 L/H 兩大款型，涵蓋12V/24V/48V三種輸出規格，具備4:1~2:1 寬范圍直流輸入（L 款 19~72VDC、H 款 72~144VDC）、2000VAC 輸入 / 輸出隔離、多重保護（短路 / 過負載 / 過電壓 / 過溫度 / 輸入極性）及遙控開 / 關、遙感、輸出 OK 信號等功能，采用內置直流控速風扇強制風冷，工作溫度 **-20~+60℃，尺寸為21511550mm**，擁有 3 年保固，符合 IEC62368-1 等多項安規與電磁兼容標準，MTBF 最低達 196.3K hrs（MIL-HDBK-217F）。
一、產品概述

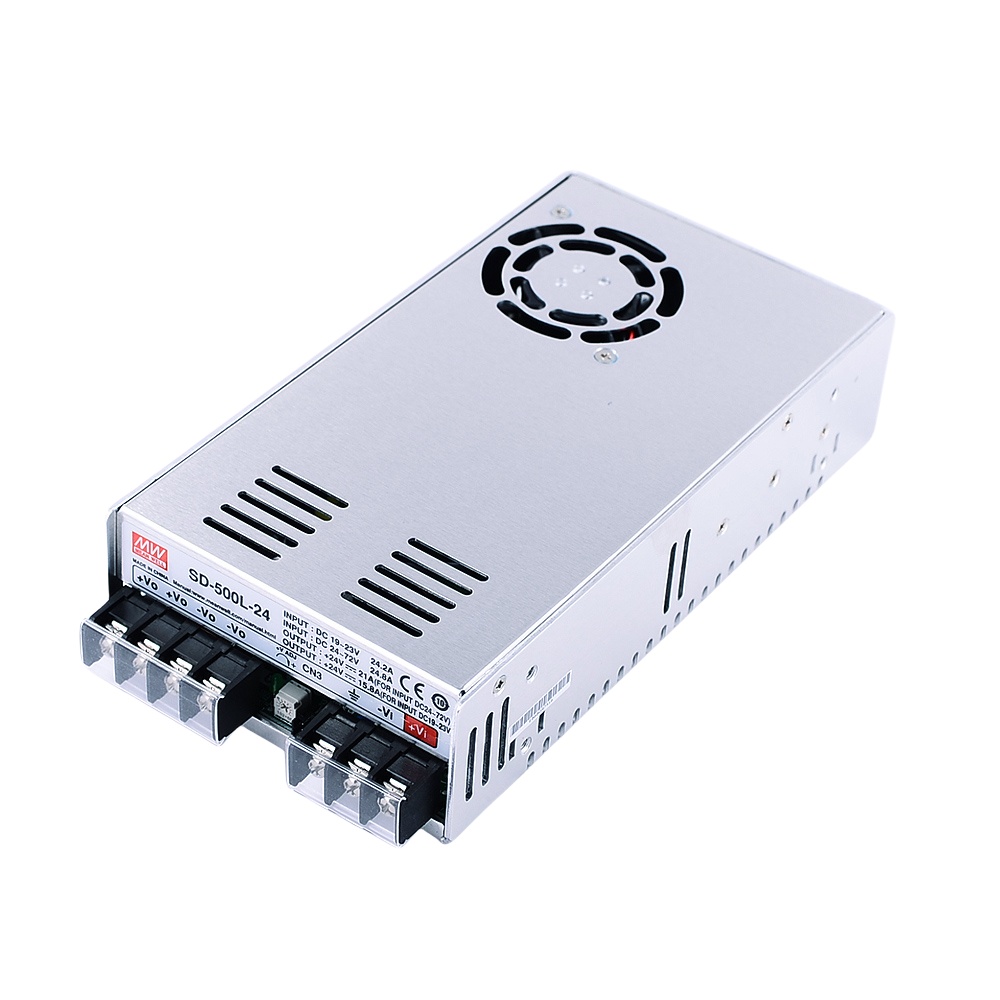

SD-500 系列為明緯 500W 單組輸出 DC-DC 轉換開關電源，主打4:1~2:1 寬范圍直流輸入，內置直流控速風扇強制風冷，具備多重保護、遙控、遙感等實用功能，適用于工業等多場景，提供3 年保固，整體重量1.15Kg，外形尺寸21511550mm(LWH)，機殼型號 912A，包裝為 12pcs/14.8Kg/0.9CUFT。
二、型號與核心輸出參數
該系列分SD-500L（低輸入款）和SD-500H（高輸入款），各含 12V/24V/48V 三種輸出規格，核心輸出參數如下表：
| 型號 | 額定輸出電壓 | 額定輸出電流 | 額定輸出功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| SD-500L-12 | 12V | 40A | 480W | 11~15V | 150mVp-p |
| SD-500L-24 | 24V | 21A | 504W | 23~30V | 150mVp-p |
| SD-500L-48 | 48V | 10.5A | 504W | 46~60V | 150mVp-p |
| SD-500H-12 | 12V | 40A | 480W | 11~15V | 150mVp-p |
| SD-500H-24 | 24V | 21A | 504W | 23~30V | 150mVp-p |
| SD-500H-48 | 48V | 10.5A | 504W | 46~60V | 150mVp-p |
| 所有型號電壓精度 ±0.5%，線性調整率 ±0.5%，負載調整率 ±0.5%，啟動時間500ms，滿載上升時間50ms。 |
三、輸入?yún)?shù)
輸入電壓：SD-500L為 19~72VDC，SD-500H為 72~144VDC，低輸入電壓需按減額曲線減額輸出；
直流電流：Typ. 值為 24.2A/19VDC、12A/48VDC（L 款），6A/96VDC（H 款）；
空載電流：最大 0.2A/48VDC（L 款）、0.1A/96VDC（H 款）；
浪涌電流：Typ.60A/48VDC（L 款）、60A/96VDC（H 款）；
效率：Typ.86%~90%，不同規格略有差異。
四、核心功能
直流突入電流抑制：內置專用回路，抑制開機突入電流；
輸出 OK 信號：集電極開路信號，PSU 開啟時為低電平，最大吸入電流 10mA，最大外部電壓 13V，反饋電源輸出狀態；
遙控開 / 關：通過 CN3 的 RC/RCG 引腳實現，開關打開或 RC-RCG 間 0~0.8Vdc 時輸出開啟，開關閉合或 4~10Vdc 時輸出關閉；
遙感功能：通過 CN3 的 + S/-S 引腳實現，需使用絞線減少雜訊，最大可補償 0.5V 線壓降，+S 接負載正端、-S 接負載負端；
電壓調節：支持輸出電壓微調，配合 + V ADJ. 端子實現。
五、保護機制
該系列具備5 重保護，各保護模式如下：
輸入極性保護：通過保險絲實現；
過負載保護：額定輸出功率的 105%~125% 觸發，恒電流限制，5 秒后關閉輸出，重啟后恢復；
過電壓保護：12V 款觸發值 16~19V，24V 款 30.8~35.2V，48V 款 62~68V，關閉輸出，重啟后恢復；
過溫度保護：溫度超標時關閉輸出，溫度下降后自動恢復；
短路保護：含于過載保護邏輯，實現短路時的電流限制與輸出關斷。
六、環境參數
工作溫度：-20~+60℃，需參考減額曲線，海拔超 2000 米時，有風扇機型環境溫度按5℃/1000m比例下降；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40~+85℃，10~95% RH；
溫度系數：±0.02%/℃（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
七、端子定義

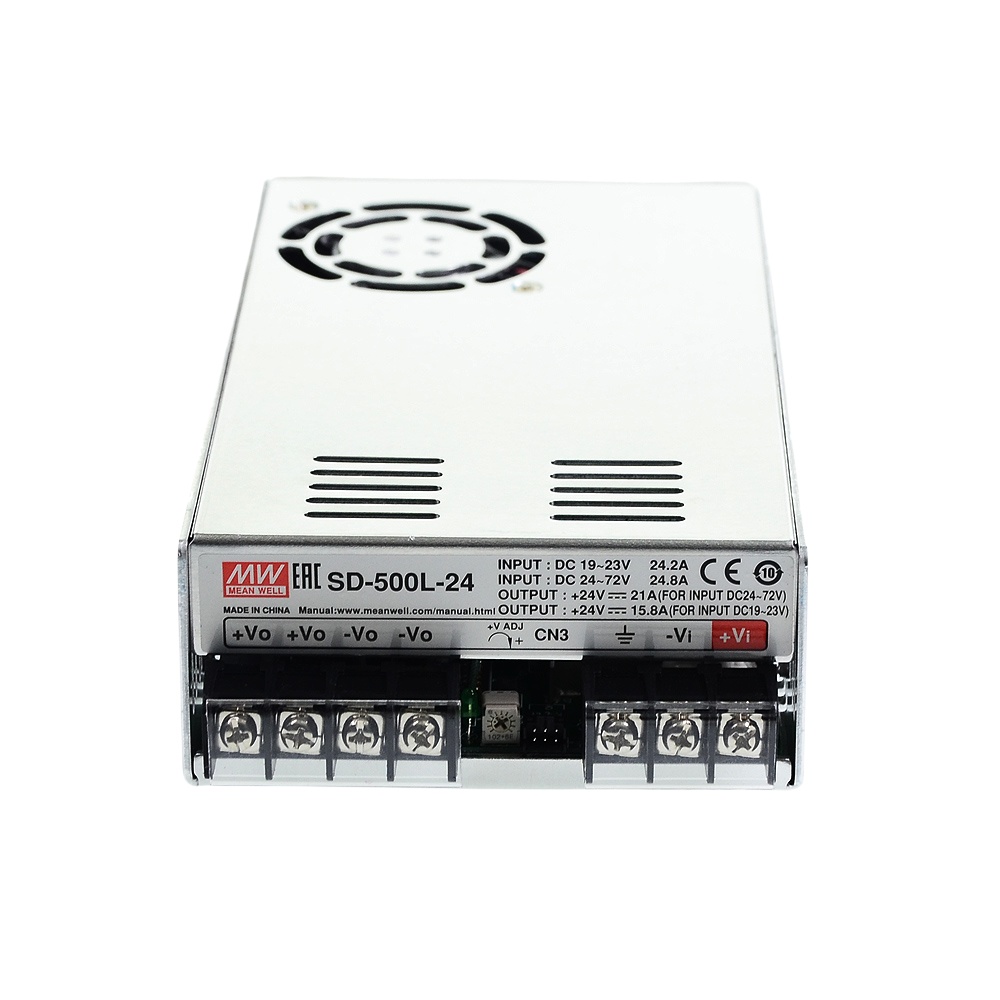

直流輸入端子：引腳 1 為 DC INPUT V+，2 為 DC INPUT V-，3 為 FG，4/5 為 - V，6/7 為 + V；
控制端子 CN3：采用 HRS DF11-6DP-2DS 等同等級連接器，引腳 1 (+S)、2 (-S) 為遙感信號，3 (O/P OK) 為輸出正常信號，4 (GND) 接負極，5 (RC)、6 (RCG) 為遙控開 / 關引腳。
八、安規與電磁兼容
安全規范：通過 IEC60950-1、TUV、BS EN/EN62368-1、EAC TP TC 004 等認證，設計參考 AS/NZS 62368.1；
耐壓：I/P-O/P、I/P-FG 為2KVAC，O/P-FG 為0.5KVAC；
絕緣阻抗：100M Ohms / 500VDC（25℃/70%RH）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8、BS EN/EN55035 等標準。
九、可靠性與測試備注
MTBF：按 Telcordia SR-332 標準最低 1333.7K hrs，按 MIL-HDBK-217F（25℃）標準最低 196.3K hrs；
測試備注：紋波噪聲在 20MHz 帶寬下，用 12" 雙絞線 + 終端 0.1μF+47μF 電容測量；EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上進行。
關鍵問題
問題：SD-500 系列 L 款和 H 款的輸入電壓范圍有何區別，低輸入電壓時需注意什么？答案：SD-500L 款輸入電壓為 19~72VDC，H 款為 72~144VDC，二者均為 4:1~2:1 寬范圍直流輸入；低輸入電壓情況下該系列電源需減額輸出，具體需參照產品的減額曲線圖執行。
問題：SD-500 系列的遙控開 / 關功能如何實現，核心觸發條件是什么？答案：通過控制端子 CN3 的 5 腳 (RC) 和 6 腳 (RCG) 實現遙控開 / 關，有兩種觸發方式：一是通過外部開關，開關打開時輸出開啟，開關閉合時輸出關閉；二是通過外部電壓源，RC-RCG 間電壓為 0~0.8Vdc 時輸出開啟，4~10Vdc 時輸出關閉。
問題：SD-500 系列的遙感功能有什么作用，使用時的關鍵要求是什么？答案：遙感功能的核心作用是補償電源到負載間的線壓降，最大可補償 0.5V；使用時的關鍵要求為：+S（CN3-1）接負載正端、-S（CN3-2）接負載負端，+S 和 - S 必須使用絞線以最大程度減小雜訊影響。
