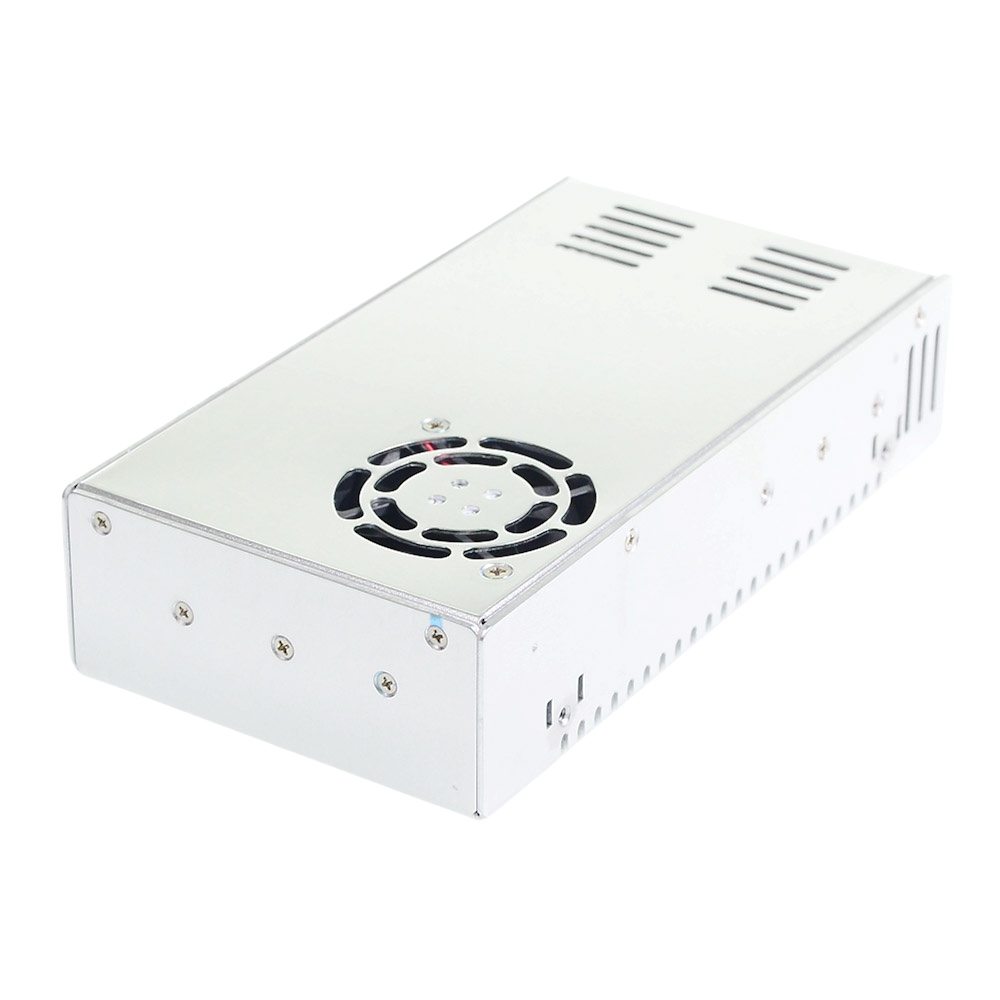

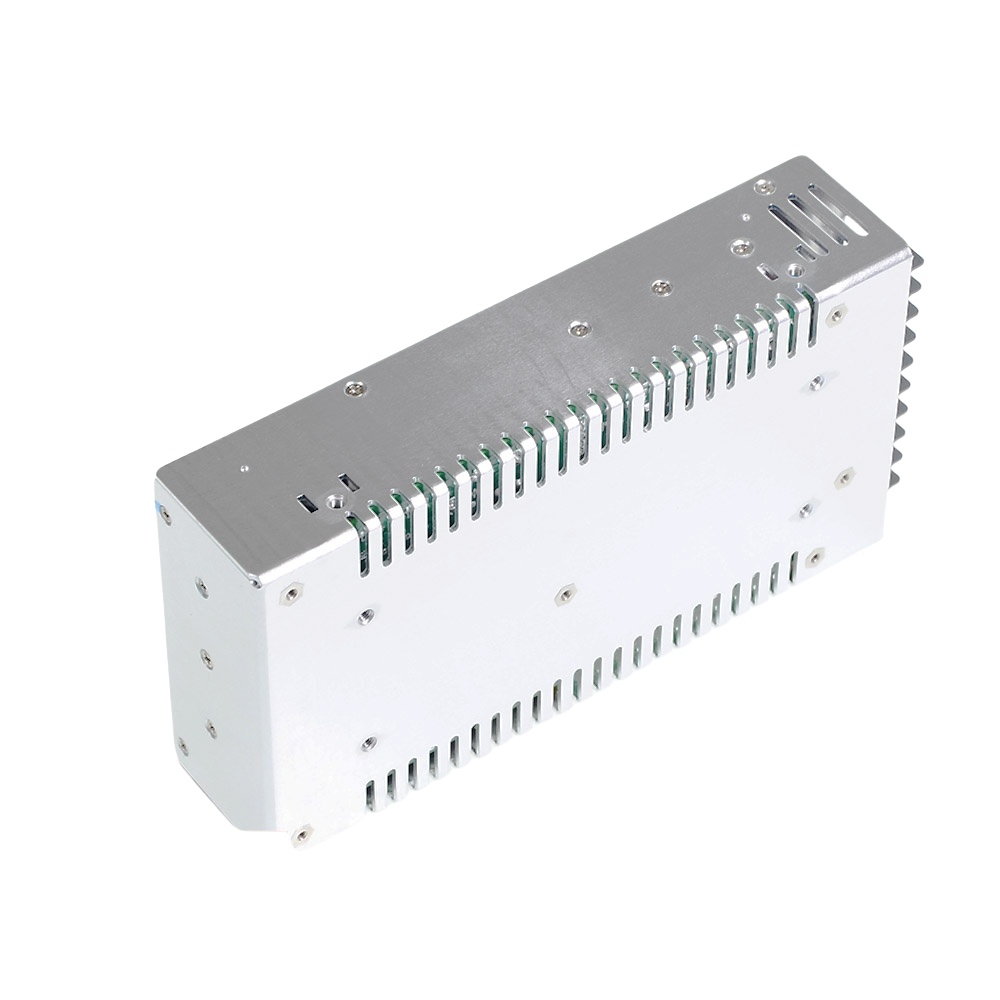

SD-350D-5、SD-350D-12、SD-350D-24、SD-350D-48

 提示：點擊圖片可以放大

SD-350 系列為 350W 單組輸出 DC-DC 轉換器，核心按輸入電壓范圍分B、C、D三大型號，每款型號又對應5V、12V、24V、48V四種輸出直流電壓規格，全系列具體型號及核心區分如下：

一、核心型號劃分（按輸入電壓）


型號前綴輸入直流電壓范圍核心適配場景
SD-350B20~36VDC低壓 24V 系供電場景
SD-350C36~72VDC中壓 48V 系供電場景
SD-350D72~144VDC高壓 96V 系供電場景

二、全系列完整型號（輸入 + 輸出組合）

  1. SD-350B-5、SD-350B-12、SD-350B-24、SD-350B-48

  2. SD-350C-5、SD-350C-12、SD-350C-24、SD-350C-48

  3. SD-350D-5、SD-350D-12、SD-350D-24、SD-350D-48



SD-350 系列是明緯推出的 350W 單組輸出 DC-DC 轉換器，分SD-350B/C/D三款型號，對應20~36VDC、36~72VDC、72~144VDC的 2:1 寬范圍輸入，輸出有 5V/12V/24V/48V 四種規格，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，輸入輸出隔離達1500VAC，內置直流風扇強制風冷，通過多項安規認證，MTBF 最低達263.9K 小時，尺寸為21511550mm，提供 2 年保固，且經 100% 滿載老化測試。

一、產品核心定位與基礎特性

SD-350 系列為明緯生產的350W 單組輸出 DC-DC 轉換器，是工業級電源產品，核心基礎特性如下：

  1. 輸入為2:1 寬范圍直流電壓，分三款型號對應不同輸入?yún)^(qū)間，適配多場景供電需求；

  2. 具備短路、過負載、過電壓、過溫度四重保護，供電穩定性與安全性高；

  3. 輸入 / 輸出電氣隔離達1500VAC，內置直流風扇實現強制風冷，散熱效果好；

  4. 經100% 滿載老化測試，24V/48V 輸入版本參照 LVD 設計，提供2 年官方保固；

  5. 為全球交易品項，可通過明緯官網查詢 GTIN 碼，機殼型號為912B，工作頻率100KHz。

二、型號劃分與核心電氣規格

該系列分SD-350B、SD-350C、SD-350D三款，核心差異為輸入電壓范圍，輸出均提供 5V/12V/24V/48V 四種規格，關鍵電氣參數見下表：


型號 / 參數輸入電壓范圍輸出規格（直流）額定功率（Max）額定電流紋波與噪聲（Max）電壓精度效率（Typ.）
SD-350B20~36VDC5V/12V/24V/48V285W/330W/330W/300W57A/27.5A/14.6A/7.3A100/120/150/200mVp-p±2%/±1%/±1%/±1%74%/80%/80%/84%
SD-350C36~72VDC5V/12V/24V/48V350.4W/330W/350.4W/350.4W60A/27.5A/14.6A/7.3A100/120/150/200mVp-p±2%/±1%/±1%/±1%76%/81%/81%/82%
SD-350D72~144VDC5V/12V/24V/48V300W/350.4W/350.4W/350.4W60A/29.2A/14.6A/7.3A100/120/150/200mVp-p±2%/±1%/±1%/±1%78%/83%/87%/89%
其他通用電氣參數：






  1. 輸出電壓調整范圍：5V 款4.5~5.5VDC、12V 款11~16VDC、24V 款23~30VDC、48V 款43~53VDC；

  2. 線性調整率 ±0.2%~±0.5%，負載調整率 ±1.0%；

  3. 啟動 / 上升時間為300ms/50ms（滿載時）；

  4. 浪涌電流為額定輸出功率的105%~135%，SD-350C/D 浪涌電流典型值為 45A/48VDC、45A/96VDC。

三、保護功能細節

全系列保護功能統一設計，故障處理方式分兩類，具體如下：

  1. 過負載保護：觸發閾值為額定輸出功率的 105%~135%，保護模式為關閉輸出電壓，重啟后恢復；

  2. 過電壓保護：觸發閾值依輸出規格不同為5.75~6.75V（5V 款）、16.8~20V（12V 款）、31.5~37.5V（24V 款）、53~65V（48V 款），保護模式同過負載；

  3. 過溫度保護：無固定閾值，觸發后關閉輸出電壓，溫度下降后自動恢復，無需手動重啟；

  4. 短路保護：納入核心保護體系，為基礎安全防護功能。

四、環境適用參數

  1. 工作環境：溫度 **-20~+60℃（需參考產品減額曲線，負載隨溫度升高需降額），濕度20~90% RH**，無冷凝要求；

  2. 儲存環境：溫度 **-40~+85℃，濕度10~95% RH**，適應長時倉儲；

  3. 溫度系數：±0.03%/℃（0~50℃），電壓穩定性受溫度影響?。?/p>

  4. 耐振動：10~500Hz、2G振動條件，10 分鐘 / 周期，X/Y/Z 三軸各測試 60 分鐘，抗振性滿足工業場景；

  5. 海拔影響：海拔超2000 米（6500 英尺）時，風冷機型環境溫度按5℃/1000m比例下降，需降額使用。

五、安規認證與電磁兼容

  1. 安全規范：通過EAC TP TC 004認證，設計參考IEC/BS EN/EN62368-1、AS/NZS 62368.1標準；

  2. 耐壓與絕緣：

    • 耐壓：I/P-O/P1.5KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；

    • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC（25℃/70%RH）；

  3. 電磁兼容（EMC）：

    • 發射：符合BS EN/EN55032 (CISPR32) Class B、EAC TP TC 020；

    • 抗擾：符合BS EN/EN61000-4-2/3/4/5/6/8、BS EN/EN55035及輕工業標準、EAC TP TC 020；

    • 測試要求：電源需作為系統元件，在1mm 厚、360*360mm 金屬鐵板上完成 EMC 測試，且需結合終端設備二次確認。

六、物理參數與其他指標

  1. 尺寸與重量：外形尺寸21511550mm（LWH），單機重量1.1Kg，包裝規格12pcs/14.4Kg/0.9CUFT；

  2. 機構設計：帶 LED 指示燈、+V ADJ 電壓調節端，端子臺分引腳定義，配備 4-M4/6-M3/6-M4 固定螺絲孔；

  3. 平均無故障時間（MTBF）：最低263.9K 小時（MIL-HDBK-217F 標準，25℃），1705.6K 小時（Telcordia SR-332 標準）；

  4. 電路結構：含 I/P 濾波、電磁濾波、整流、切換、整流 / 濾波（僅 D 系列）等回路，搭配風扇、各類保護與 PWM 控制電路。

七、重要測試與使用備注

  1. 未特別說明時，所有參數在 **24/48/96VDC 輸入、額定負載、25℃** 環境下量測；

  2. 紋波 / 噪聲測量：使用 12" 雙絞線，終端并聯0.1μF+47μF電容，20MHz 帶寬下測試；

  3. 電壓精度包含設定誤差、線性調整率、負載調整率三者；

  4. 明緯官網提供 EMC 測試操作指導與產品免責聲明，可自行查閱。

關鍵問題

問題 1（產品選型）：SD-350B/C/D 三款型號的核心選型依據是什么？不同輸入電壓場景應如何匹配？

答案：核心選型依據為輸入直流電壓范圍，SD-350B 適配 20~36VDC 輸入場景、SD-350C 適配 36~72VDC 輸入場景、SD-350D 適配 72~144VDC 輸入場景；輸出均為 5V/12V/24V/48V 可選，可根據負載的額定電壓、電流進一步匹配具體輸出規格。

問題 2（使用限制）：SD-350 系列在高海拔和高溫環境下使用有哪些關鍵限制，需注意什么？

答案：①高溫環境：工作溫度上限為 + 60℃，溫度升高時需參考產品減額曲線降低負載，否則會觸發過溫保護；②高海拔環境：海拔超過 2000 米時，因內置風扇強制風冷，環境溫度需按5℃/1000m比例下降，需根據實際海拔調整使用溫度和負載，避免過熱。

問題 3（故障處理）：SD-350 系列觸發過負載 / 過電壓保護與過溫度保護后，故障恢復方式有何不同？日常使用中如何區分？

答案：①過負載 / 過電壓保護：觸發后設備會直接關閉輸出電壓，需手動重啟電源才能恢復供電；②過溫度保護：觸發后關閉輸出，無需手動操作，待設備溫度自然下降至安全范圍后，會自動恢復輸出。日?？赏ㄟ^ “重啟后是否恢復” 區分，重啟后正常為過負載 / 過電壓，重啟后仍無輸出且設備有明顯溫升，為過溫度保護觸發。
