SD-200 系列為 200W 單組輸出 DC-DC 轉換器，核心分SD-200B、SD-200C、SD-200D三大基礎型號，核心區別是適配的直流輸入電壓區間不同，且三款型號均衍生出5V、12V、24V、48V四種輸出電壓規格，全系列具體型號及核心對應參數如下：
一、基礎型號核心劃分（按輸入電壓）
| 基礎型號 | 輸入電壓范圍 | 適配核心電壓 |
|---|---|---|
| SD-200B | 19~36VDC | 24VDC |
| SD-200C | 36~72VDC | 48VDC |
| SD-200D | 72~144VDC | 96VDC |
二、全系列完整型號（輸入 + 輸出組合）
各基礎型號對應 4 種輸出規格，完整型號命名為「基礎型號 - 輸出電壓」，例如 SD-200B-5、SD-200C-24 等，全系列共 12 個具體型號：
SD-200B 系列：SD-200B-5、SD-200B-12、SD-200B-24、SD-200B-48
SD-200C 系列：SD-200C-5、SD-200C-12、SD-200C-24、SD-200C-48
SD-200D 系列：SD-200D-5、SD-200D-12、SD-200D-24、SD-200D-48
SD-200 系列是明緯推出的 200W 單組輸出 DC-DC 轉換器，包含SD-200B/C/D三款型號，分別適配 19~36VDC、36~72VDC、72~144VDC 的 2:1 寬范圍輸入，輸出有 5V/12V/24V/48V 四種規格，具備1500VAC 輸入 / 輸出隔離、短路 / 過負載 / 過電壓 / 過溫度四重保護，采用自然風冷設計且經過 100% 滿載老化測試，工作溫度為 **-20~+60℃，尺寸統一為21511550mm**，擁有 2 年保固，同時通過 UL62368-1 等多項安規認證，MTBF 值最低達 1919.7K hrs，適用于多種工業及輕工業場景。
SD-200 系列是明緯生產的200W 單組輸出 DC-DC 轉換器，為全球交易品項，核心特性及基礎保障如下：
輸入特性：支持2:1 寬范圍直流輸入，分三款型號適配不同電壓區間，同時 24V 和 48V 輸入電壓版本參照 LVD 設計；
隔離與散熱：具備1500VAC 輸入 / 輸出電氣隔離，采用自然風冷散熱方式，無需額外風扇；
品控與保固：所有產品經過100% 滿載老化測試，提供2 年官方保固；
核心保護：內置短路、過負載、過電壓、過溫度四重保護機制，保障設備及負載安全。
二、核心電氣規格（分型號 / 輸出規格）
該系列分SD-200B、SD-200C、SD-200D三款，輸出均有 5V/12V/24V/48V 四種規格，關鍵電氣參數統一且部分有細分，核心參數如下表：
| 項目 | 通用參數 / 細分標準 |
|---|---|
| 輸入電壓范圍 | B:19~36VDC、C:36~72VDC、D:72~144VDC |
| 輸出額定電流 | 5V (34A/40A)、12V (16.7A)、24V (8.4A)、48V (4.2A)（B 款 5V 為 34A，C/D 款 5V 為 40A） |
| 額定功率 | 5V (B 款) 170W，其余規格200W/200.4W/201.6W（接近 200W 標稱） |
| 紋波與噪聲（最大） | 5V:100mVp-p、12V:120mVp-p、24V:150mVp-p、48V:200mVp-p |
| 電壓調整范圍 | 5V:4.5~5.5VDC、12V:11~16VDC、24V:23~30VDC、48V:43~53VDC |
| 電壓精度 | 5V±2.0%，12V/24V/48V±1.0%（含設定誤差、線性 / 負載調整率） |
| 線性 / 負載調整率 | 均為 **±0.5%/±1.0%** |
| 啟動 / 上升時間 | 300ms/50ms（滿載時） |
| 典型效率 | 79%~90%，其中 SD-200D-24 效率最高達90% |
| 浪涌電流 | C 款 45A/48VDC，D 款 45A/96VDC |
三、保護功能細則
所有保護機制為全系列標配，不同保護類型的觸發條件和恢復方式不同：
過負載保護：觸發閾值為額定輸出功率的 105%~135%，保護模式為關閉輸出電壓，需重啟后恢復；
過電壓保護：觸發區間為 5.75~6.75V (5V 輸出)、16.8~20V (12V)、31.5~37.5V (24V)、53~65V (48V)，保護模式為關閉輸出電壓，需重啟后恢復；
過溫度保護：觸發后關閉輸出電壓，溫度下降后可自動恢復，無需手動操作；
短路保護：集成于保護體系，與過負載保護協同保障電路安全。
四、環境與機械參數
溫濕度參數
工作溫度：-20~+60℃（需參考負載減額曲線，海拔超 2000 米需按比例降額）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +85℃、10 ~ 95% RH，適配惡劣儲存環境；
溫度系數：±0.03%/℃（0~50℃），電壓穩定性受溫度影響小。
耐振動與物理尺寸
耐振動：10 ~ 500Hz、2G 振動強度，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；

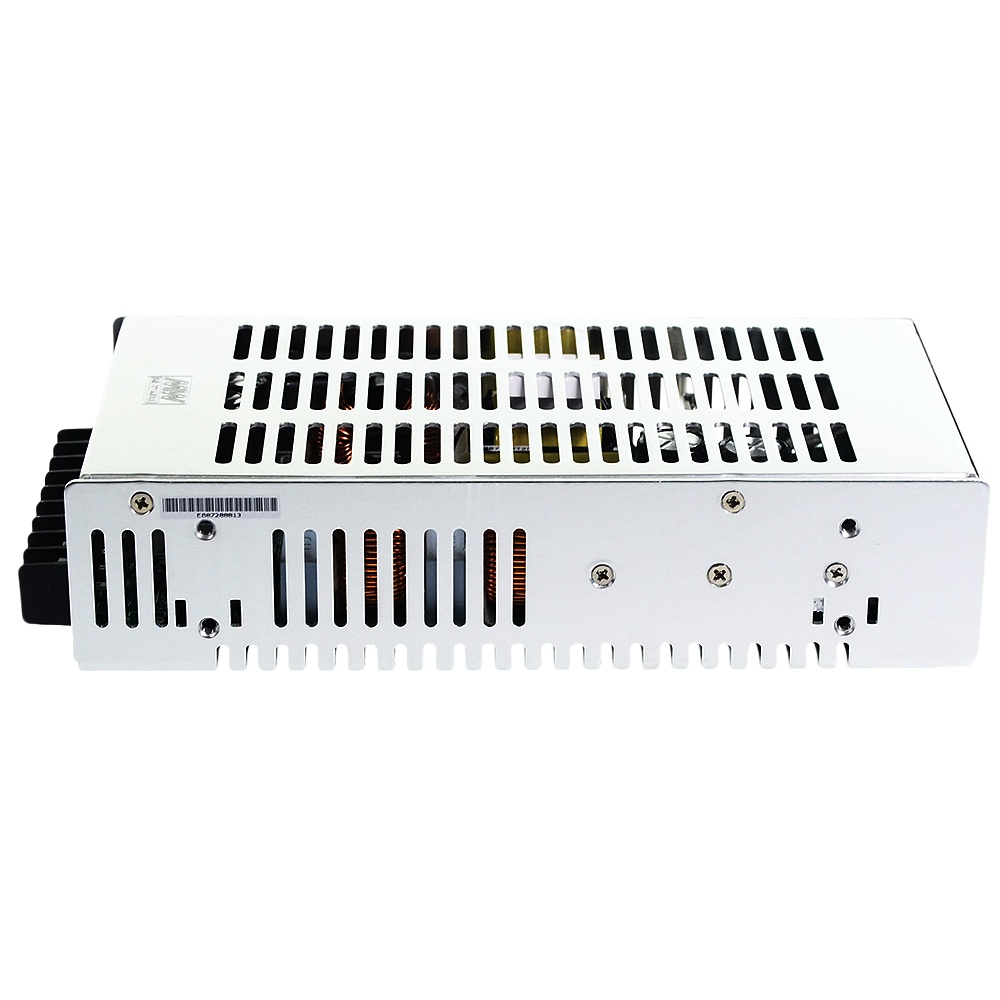

機殼型號：912H（公差 ±1mm），尺寸統一為 21511550mm（LWH）；
重量：單臺1.1Kg，整箱 12pcs 共 14.4Kg，體積 0.9CUFT；

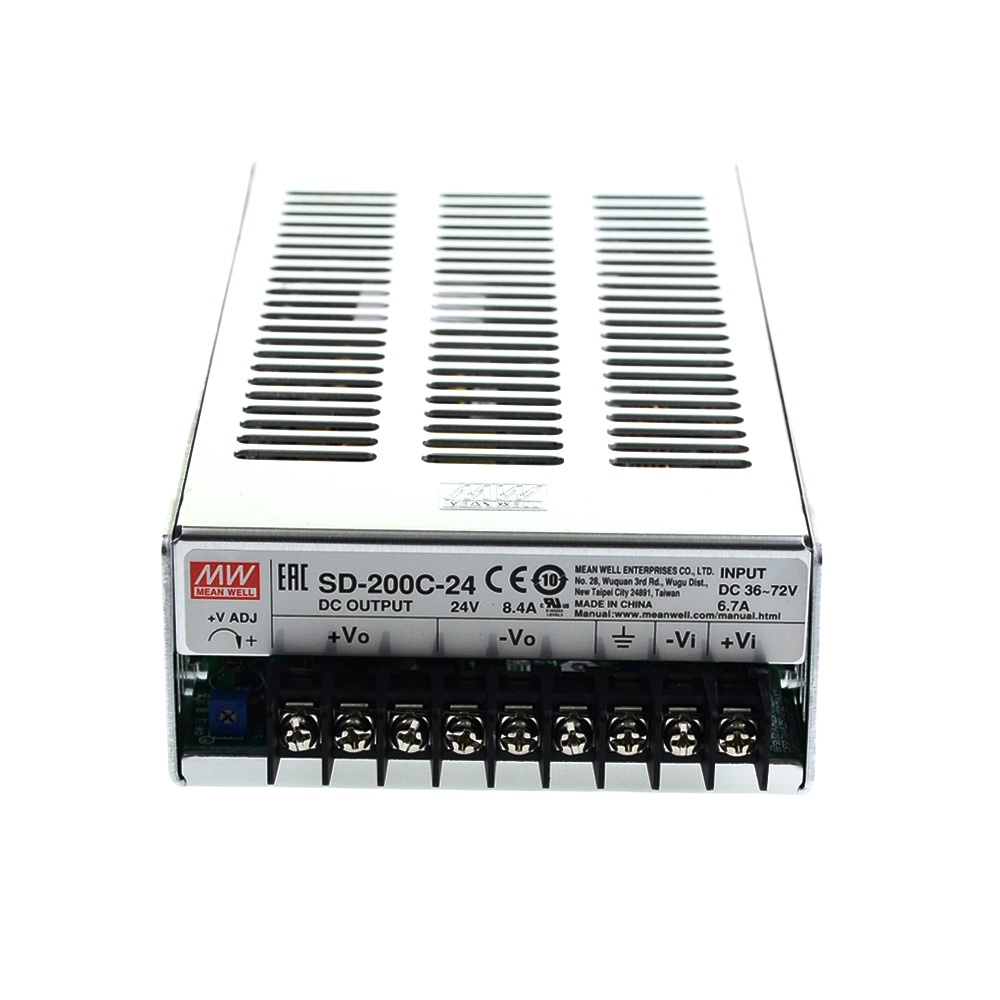

端子臺：有固定引腳定義，1 腳為 DC 輸入 V+、2 腳 V-、3 腳 FG，4/5/6 腳輸出 V-，7/8/9 腳輸出 V+。
海拔降額規則：海拔超 2000 米（6500 英尺）時，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按5℃/1000m下降。
五、安規認證與電磁兼容
安全規范認證：SD-200C-5/12/24 機型通過UL62368-1認證，全系列通過EAC TP TC 004、IEC/BS EN/EN 62368-1認證，設計參考 AS/NZS 62368.1 標準；
耐壓與絕緣阻抗
耐壓：I/P-O/P:1.5KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC / 25℃/ 70% RH。
電磁兼容（EMC）
發射：符合BS EN/EN55032 (CISPR32) Class B、EAC TP TC 020；
抗擾度：符合 BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035 及輕工業標準，同時滿足 EAC TP TC 020。
六、其他關鍵參數與測試備注
MTBF（平均無故障時間）：最低1919.7K hrs（Telcordia SR-332 標準）、280.6K hrs（MIL-HDBK-217F 標準，25℃）；
電路與頻率：內部工作頻率為100KHz，包含電磁濾波、整流濾波、PWM 控制、多重保護檢測等電路模塊；
測試標準
常規參數測試：默認在 24/48/96VDC 輸入、額定負載、25℃環境下進行；
紋波噪聲測量：使用 12" 雙絞線，終端并聯0.1μF 和 47μF 電容，在 20MHz 帶寬下測試；
EMC 測試：電源需安裝在 1mm 厚、360*360mm 金屬鐵板上測試，且需結合終端設備完成最終 EMC 確認。
關鍵問題
問題 1（產品選型類）：SD-200 系列三款型號的核心區別是什么，如何根據輸入電壓選型？
答案：三款型號的核心區別是適配的直流輸入電壓區間不同，為 2:1 寬范圍輸入的細分版本：SD-200B 適配 19~36VDC 輸入，SD-200C 適配 36~72VDC 輸入，SD-200D 適配 72~144VDC 輸入；輸出規格（5V/12V/24V/48V）、保護功能、物理尺寸等均一致，僅需根據實際使用的輸入電壓區間對應選型即可。
問題 2（應用保障類）：SD-200 系列的四重保護機制各有什么特點，恢復方式分哪幾類？
答案：該系列的四重保護為短路、過負載、過電壓、過溫度保護；恢復方式分為兩類，手動重啟恢復和自動恢復：其中過負載、過電壓、短路保護觸發后，均會關閉輸出電壓，需重啟設備才能恢復；過溫度保護觸發后關閉輸出，當設備溫度下降至安全范圍后可自動恢復，無需手動操作。
問題 3（工程應用類）：SD-200 系列在高海拔環境使用時，溫度有哪些降額要求，紋波噪聲的測量需遵循什么標準？
答案：1. 高海拔降額：當使用海拔超過 2000 米（6500 英尺）時，無風扇機型的環境工作溫度需按3.5℃/1000 米的比例下降，有風扇機型按5℃/1000 米比例下降；2. 紋波噪聲測量標準：需使用一條 12" 雙絞線連接測試，同時在終端并聯0.1μF 和 47μF 的電容，并在20MHz 的測試帶寬下完成量測，才能得到標準的 100~200mVp-p 紋波噪聲值。
