全系列型號清單
SD-150B-12、SD-150C-12、SD-150D-12、SD-150B-24、SD-150C-24、SD-150D-24
SD-150 系列是明緯推出的 150W 單組輸出 DC-DC 轉換器，擁有2:1 寬范圍輸入、1500VAC 輸入 / 輸出隔離核心特性，提供 12V/24V 兩種輸出規格，分 B/C/D 三種機型對應不同輸入電壓范圍，具備短路 / 過負載 / 過電壓三重保護且故障后可自動恢復，內建 EMI 濾波電路實現低紋波噪聲，通過多項國際安規認證，MTBF 值最高達 2897.0K hrs，工作溫度為 - 10~+60℃，機身尺寸 19911050mm，提供 2 年保固，是高信賴度、低成本的電源轉換解決方案。
一、產品核心定位與基礎信息
SD-150 系列為明緯研發的150W 單組輸出 DC-DC 轉換器，主打低成本、高信賴度，完成 100% 滿載老化測試，提供2 年保固；通過 AS/NZS62368-1、BS EN/EN62368-1（僅 D 型）、EAC TP TC 004 等多項國際安規認證，MTBF（平均無故障時間）最小值為2897.0K hrs（Telcordia SR-332 標準）、419.6K hrs（MIL-HDBK-217F 25℃標準）。產品物理規格：機身尺寸19911050mm（LWH），單臺重量0.86Kg，包裝為 16pcs/14.5Kg/0.95CUFT；機殼型號 906，尺寸公差 ±1mm。
二、核心電氣特性
核心優勢：2:1 寬范圍輸入、1500VAC 輸入 / 輸出隔離，內建 EMI 濾波電路，實現低紋波噪聲；24V 和 48V 輸入電壓參照 LVD 設計。
輸出規格：分 12V、24V 兩種直流輸出，對應額定電流12.5A、6.3A，額定功率 150W、151.2W，電流范圍均為 0~ 額定電流。
關鍵精度指標：輸出電壓調整范圍 11~16VDC（12V 款）、23~30VDC（24V 款）；電壓精度 **±1.0%（含設定誤差、線性 / 負載調整率），線性調整率±0.3%，負載調整率±0.5%；溫度系數±0.03%/℃**（0~50℃）。
三、輸入輸出關鍵參數（分機型）
不同機型對應不同輸入電壓范圍，效率、直流電流等參數存在差異，具體如下表：
| 機型分類 | 輸入電壓范圍 | 輸出 12V 效率 | 輸出 24V 效率 | 典型直流電流 |
|---|---|---|---|---|
| B 型 | 19 ~ 36VDC | 75% | 77% | 8.5A/24V |
| C 型 | 36 ~ 72VDC | 77% | 80% | 4.2A/48V |
| D 型 | 72~144VDC/85~132VAC | 79% | 82% | 2.1A/96V、22.5A/96VDC |
紋波與噪聲（最大值）：12V 輸出為120mVp-p，24V 輸出為150mVp-p（測量方式：12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬）。
四、啟動與響應參數
啟動、上升時間：滿載時為2s、50ms（僅 D 機型），D 機型滿載單獨上升時間24ms；
浪涌電流：分機型設定，D 型漏電流 **< 0.75mA / 120VAC**；
耐壓與絕緣阻抗：I/P-O/P、I/P-FG 均為1.5KVAC，O/P-FG 為0.5KVAC；絕緣阻抗100M Ohms / 500VDC（25℃/70%RH）。
五、保護功能
具備短路、過負載、過電壓三重保護，均采用打嗝模式，異常條件移除后可自動恢復，具體閾值：
過負載保護：105%~135% 額定輸出功率；
過電壓保護：12V 輸出（10% 負載）為16.8V ~ 20V，24V 輸出（10% 負載）為31.5 ~ 37.5V。
六、環境工作參數
工作溫度：-10~+60℃（需參考產品減額曲線，海拔超 2000 米時，無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）；
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-20 ~ +85℃，10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
七、電磁兼容與安規
電磁兼容發射：符合EN55032 (CISPR32) Class B、EAC TP TC 020 等標準；
電磁兼容抗擾度：符合EN61000-4-2/3/4/6/8、ENV50204 等輕工業標準；
測試要求：EMC 測試需將產品安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備確認。

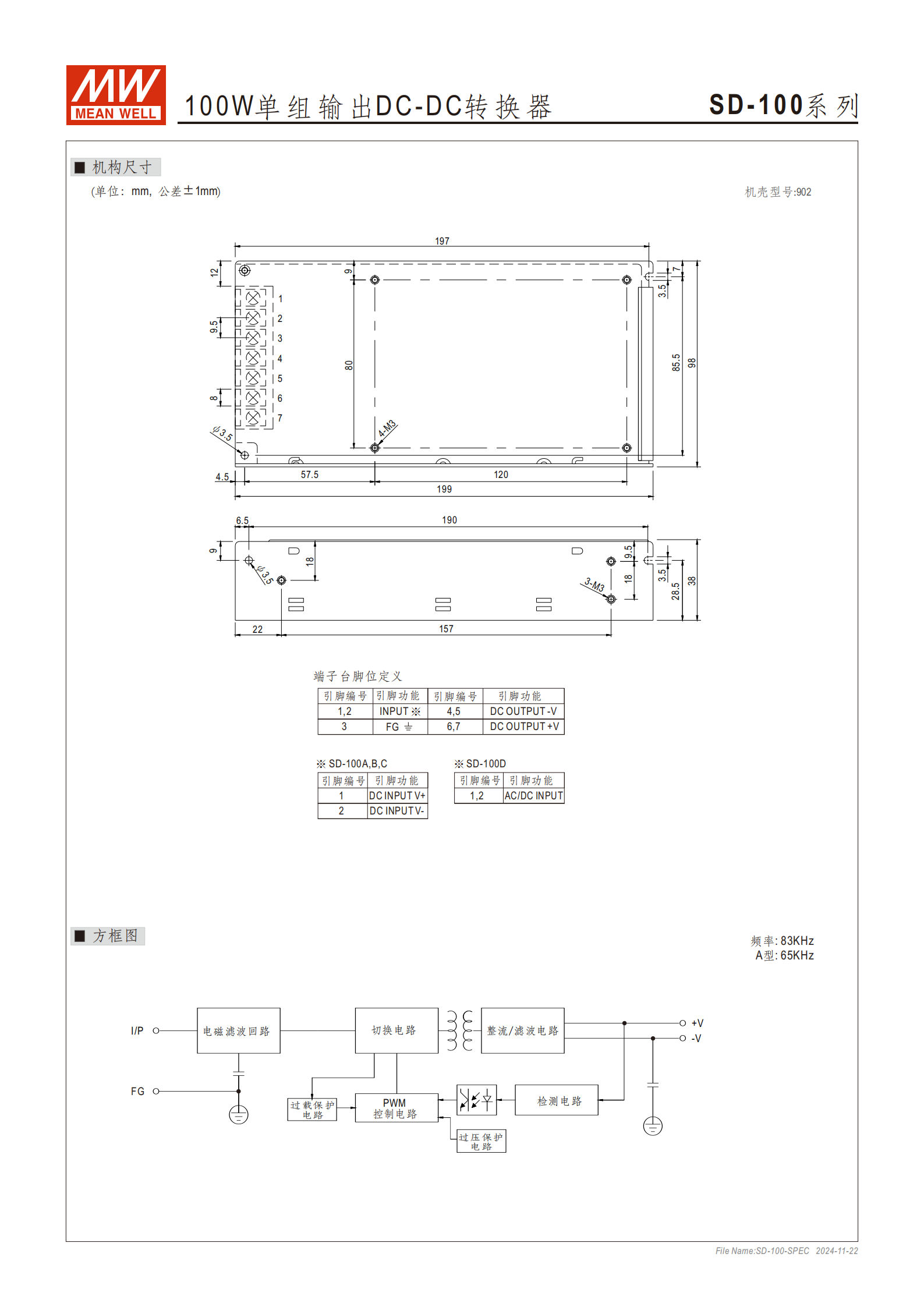

八、物理安裝與結構
端子臺腳位：1/2 腳為 INPUT，3 腳為 FG，4/5 腳為 DC OUTPUT -V，6/7 腳為 DC OUTPUT +V（SD-100B/C/D 引腳定義略有差異）；
方框圖核心電路：電磁濾波回路、整流 / 濾波電路（僅 D 系列）、切換電路、PWM 控制電路、檢測電路、過壓 / 過載保護電路等，工作頻率83KHz。
九、重要備注
所有規格參數默認在24/48/96VDC 輸入、額定負載、25℃環境下測量；海拔超 2000 米時需按要求降額使用；電源作為系統元件，EMC 測試需結合終端設備完成。
關鍵問題
問題 1（產品選型類）：SD-150 系列分 B/C/D 三款機型的核心區別是什么？如何根據輸入電壓選擇對應機型？
答案：三款機型的核心區別是輸入電壓范圍不同，B 型適配 19~36VDC 直流輸入，C 型適配 36~72VDC 直流輸入，D 型適配 72~144VDC 直流輸入或 85~132VAC 交流輸入；同時三款機型的效率、典型輸入直流電流也隨輸入電壓升高依次提升，可根據實際使用的輸入電壓類型（AC/DC）和電壓范圍直接匹配對應機型。
問題 2（性能保障類）：SD-150 系列的保護功能有哪些？故障發生后如何恢復，是否需要人工干預？
答案：該系列具備短路、過負載、過電壓三重保護功能；過負載保護閾值為額定輸出功率的 105%~135%，12V 輸出過壓保護閾值為 16.8~20V（10% 負載），24V 輸出為 31.5~37.5V（10% 負載）；所有保護均采用打嗝模式，當負載 / 電壓等異常條件移除后，設備可自動恢復，無需人工干預。
問題 3（實際應用類）：SD-150 系列在實際使用中，環境溫度和海拔高度會對其產生什么影響？需注意哪些使用要求？
答案：①環境溫度：該系列標準工作溫度為 - 10~+60℃，需嚴格參考產品減額曲線使用，溫度超出范圍會影響負載能力；②海拔高度：當海拔超過 2000 米時，無風扇機型環境溫度需按每 3.5℃/1000m比例下降，有風扇機型按每 5℃/1000m比例下降，否則會影響設備可靠性；此外，設備工作濕度需控制在 20~90% RH 且無冷凝，EMC 測試需結合終端設備并按指定鐵板安裝要求完成。
