明緯 SD-100 系列 100W 單組輸出 DC-DC 轉換器的完整型號體系按輸出電壓和 ** 機型分類（A/B/C/D）** 劃分，核心分三大輸出電壓檔位，每檔下對應 A、B、C、D 四類機型，具體全型號如下：
5V 輸出檔位
SD-100A-5、SD-100B-5、SD-100C-5、SD-100D-5
12V 輸出檔位
SD-100A-12、SD-100B-12、SD-100C-12、SD-100D-12
24V 輸出檔位
SD-100A-24、SD-100B-24、SD-100C-24、SD-100D-24
機型分類核心差異提示
A/B/C/D 為該系列的機型細分，核心差異體現在工作溫度、安規認證、漏電流、浪涌電流、輸入電壓適配等方面，關鍵區別如下：
工作溫度：A 類為 - 15~+60℃，B/C/D 類為 - 10~+60℃；
安規認證：僅 D 類通過 IEC/BS EN/EN62368-1、EAC TP TC 004 正式認證，其余機型為設計參考相關標準；
漏電流：僅 D 類明確標注漏電流 < 0.75mA / 120VAC；
浪涌電流：僅 D 類明確標注浪涌電流為 18A/96VDC；
負載減額：D 類與 A/B/C 類在輸入電壓減額曲線上有不同標準，實際負載適配要求有差異。
明緯 SD-100 系列為 100W 級單組輸出 DC-DC 轉換器，具備2:1 寬范圍輸入、1500VAC 輸入 / 輸出隔離特性，內建 EMI 濾波電路且紋波噪聲低，擁有短路 / 過負載 / 過電壓三重保護，整機高信賴性且提供2 年保固；該系列分 A/B/C/D 四類機型，輸出電壓涵蓋5V、12V、24V，額定功率最高達 102W，工作溫度依機型不同為 - 15~+60℃或 - 10~+60℃，安規符合 IEC/BS EN/EN62368-1 等標準，MTBF 最低達 399.9K hrs，機身尺寸為1999838mm，引腳有明確的輸入、接地、輸出定義，同時需根據環境溫度和輸入電壓遵循對應的負載減額要求。

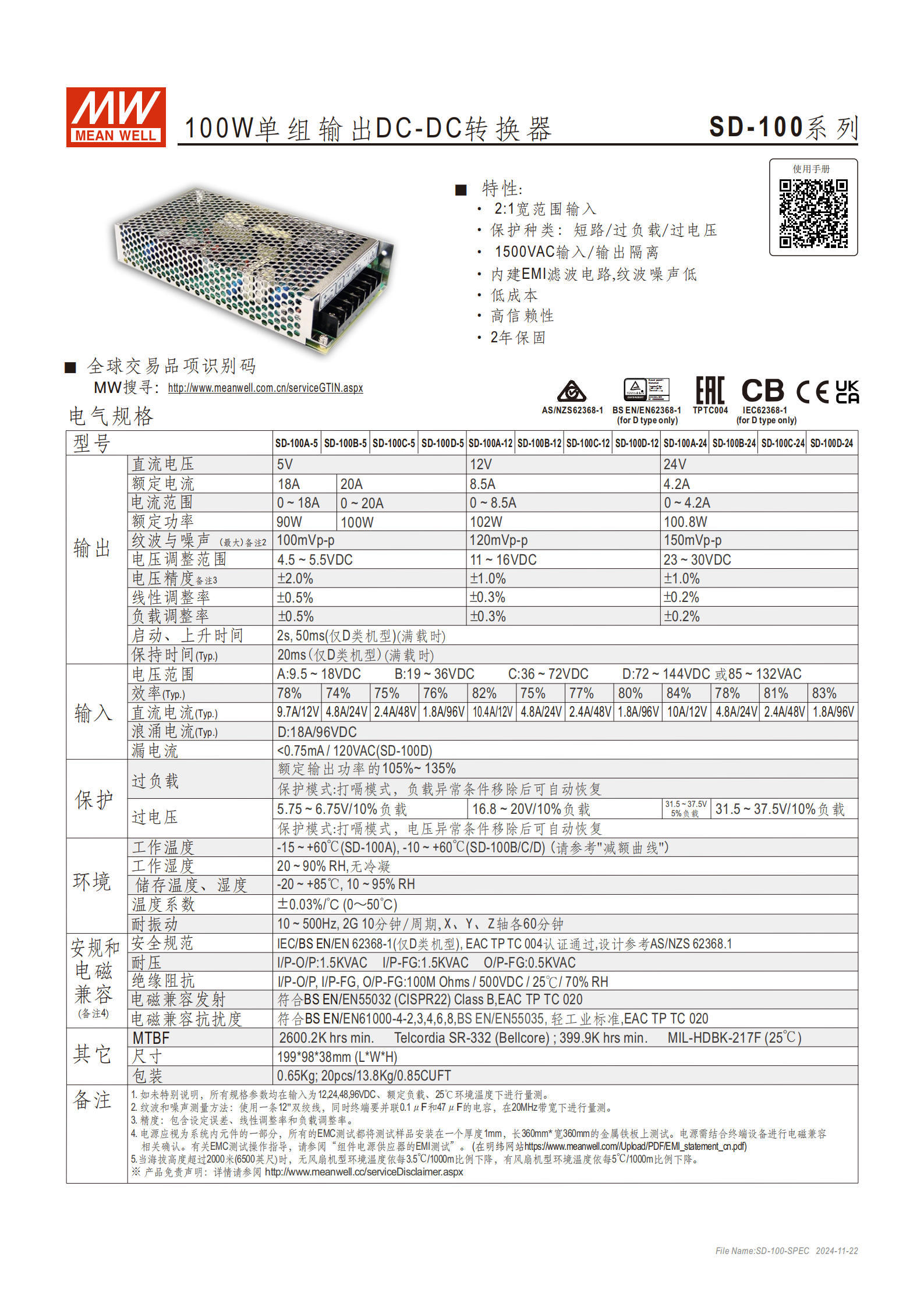

本文檔為明緯SD-100 系列 100W 單組輸出 DC-DC 轉換器的技術規格書，詳細列明了該系列產品的電氣、環境、安規、機構等全維度參數，以及保護功能、使用要求等關鍵信息，以下為分點詳細總結：
一、核心產品特性
輸入特性：支持2:1 寬范圍輸入，實現1500VAC 輸入 / 輸出隔離，內建 EMI 濾波電路，有效降低紋波與噪聲；
保護體系：具備短路、過負載、過電壓三重保護，均采用打嗝模式，異常條件移除后可自動恢復；
產品優勢：低成本、高信賴性，官方提供2 年保固服務；
安規基礎：設計參考 AS/NZS62368-1，D 類機型通過 IEC/BS EN/EN62368-1、EAC TP TC 004 認證。
二、核心電氣規格
該系列分 A/B/C/D 四類機型，輸出電壓為5V、12V、24V三檔，各檔位關鍵輸出參數如下表，所有參數默認在 12/24/48/96VDC 輸入、額定負載、25℃環境下測量：
| 輸出電壓 | 機型分類 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|---|
| 5V | A | 18A | 90W | 100mVp-p | 4.5~5.5VDC | ±2.0% | 0.5% | ±0.5% |
| 5V | B/C/D | 20A | 100W | 100mVp-p | 4.5~5.5VDC | ±2.0% | 0.5% | ±0.5% |
| 12V | A/B/C/D | 8.5A | 102W | 120mVp-p | 11~16VDC | ±1.0% | 0.3% | ±0.3% |
| 24V | A/B/C/D | 4.2A | 100.8W | 150mVp-p | 23~30VDC | ±1.0% | 0.2% | ±0.2% |
輸入電流：不同機型在 12/24/48/96VDC 輸入下，典型直流電流分別為9.7A/4.8A/2.4A/1.8A（5V）、10.4A/4.8A/2.4A/1.8A（12V）、10A/4.8A/2.4A/1.8A（24V）；D 型機型浪涌電流為 18A/96VDC，漏電流 **<0.75mA / 120VAC**；
轉換效率：典型值依機型 / 輸出檔位不同為74%~84%，24V 檔位效率整體最高。
三、保護功能細節
過負載保護：觸發閾值為額定輸出功率的 105%~135%，保護模式為打嗝模式，負載異常移除后自動恢復；
過電壓保護：不同輸出電壓對應不同閾值，5V 為 5.75~6.75V（10% 負載）、12V 為 16.8~20V（10% 負載）、24V 為 31.5~37.5V（5%/10% 負載），保護模式為打嗝模式，電壓異常移除后自動恢復。
四、環境工作參數
工作溫度：SD-100A為 - 15 ~ +60℃，SD-100B/C/D為 - 10 ~ +60℃，實際輸出需參考負載減額曲線；
工作濕度：20 ~ 90% RH，無冷凝要求；
儲存溫濕度：溫度 - 20 ~ +85℃，濕度 10 ~ 95% RH；
溫度系數：±0.03%/℃；
耐振動：10 ~ 500Hz、2G 條件下，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
海拔降額：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按5℃/1000m比例下降。
五、安規與電磁兼容
耐壓要求：輸入 - 輸出（I/P-O/P）、輸入 - 接地（I/P-FG）均為1.5KVAC，輸出 - 接地（O/P-FG）為0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100M Ohms（測試條件：500VDC、25℃、70% RH）；
電磁兼容發射：符合EN55032 (CISPR22) Class B、EAC TP TC 020；
電磁兼容抗擾度：符合EN61000-4-2/3/4/6/8輕工業標準，以及 EAC TP TC 020、BS EN/EN55035。
六、其他關鍵參數
平均無故障時間（MTBF）：按 Telcordia SR-332 標準最低 2600.2K hrs，按 MIL-HDBK-217F（25℃）標準最低 399.9K hrs；
機身尺寸：1999838mm（長寬高），公差 ±1mm；
包裝規格：?jiǎn)闻_(tái) 0.65Kg，20 臺 / 13.8Kg/0.85CUFT；
工作頻率：A 型為65KHz，B/C/D 型為83KHz。

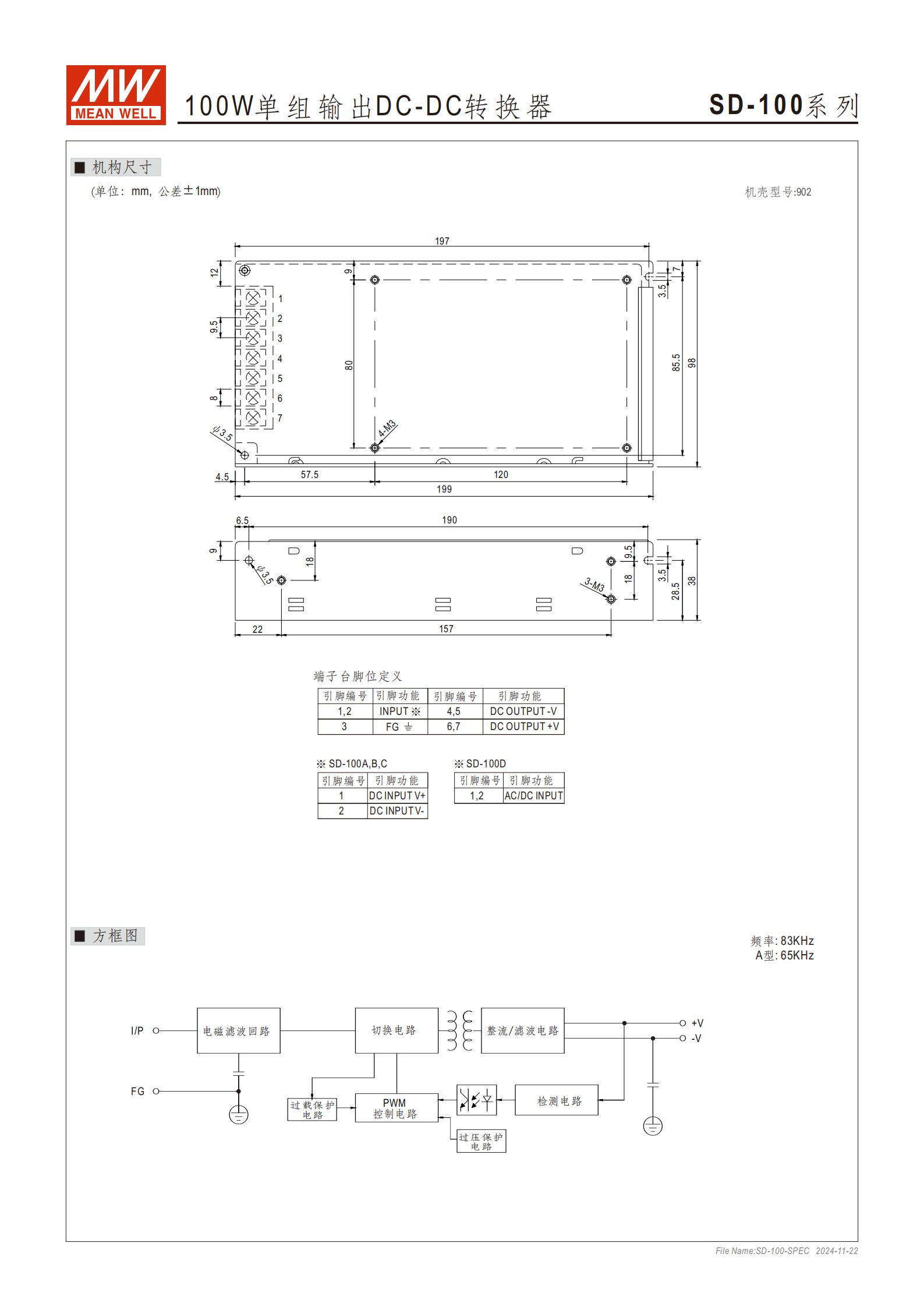

七、機構與使用要求
引腳定義：SD-100A/B/C 型 1/2 腳為輸入、3 腳為 FG、4/5 腳為輸出 - V、6/7 腳為輸出 + V；SD-100D 型 1 腳為輸入 + V、2 腳為輸入 - V；
紋波噪聲測量：需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在20MHz 帶寬下測量；
EMC 測試：需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備完成電磁兼容相關確認。
八、負載減額要求
該系列產品需根據環境溫度和輸入電壓遵循對應的負載減額曲線，SD-100A、SD-100B-5/12/24、SD-100C/D-5/12、SD-100C/D-24 有各自的溫度減額標準；SD-100D 與 SD-100A/B/C 的輸入電壓減額標準不同，輸入電壓偏離額定值時需降低負載比例。
關鍵問題
問題 1（產品選型類）：SD-100 系列不同輸出電壓的機型在額定功率、電流上有何核心差異，哪一檔輸出的額定功率最高？
答案：SD-100 系列 5V 檔位中，A 機型額定電流 18A、功率 90W，B/C/D 機型額定電流 20A、功率 100W；12V 檔位全機型額定電流 8.5A、功率 102W；24V 檔位全機型額定電流 4.2A、功率 100.8W。12V 輸出檔位的額定功率最高，達 102W。
問題 2（使用環境類）：SD-100 系列不同機型的工作溫度范圍有何區別，海拔超過 2000 米時該如何做溫降額處理？
答案：SD-100A 機型的工作溫度范圍為 - 15 ~ +60℃，SD-100B/C/D 機型的工作溫度范圍為 - 10 ~ +60℃；當海拔高度超過 2000 米時，無風扇機型的環境溫度需按3.5℃/1000m的比例下降，有風扇機型的環境溫度需按5℃/1000m的比例下降。
問題 3（性能與保護類）：SD-100 系列的過負載、過電壓保護采用何種模式，觸發閾值分別是多少？
答案：過負載和過電壓保護均采用打嗝模式，異常條件移除后可自動恢復；過負載保護的觸發閾值為額定輸出功率的 105%~135%；過電壓保護按輸出電壓分檔，5V（10% 負載）為 5.75~6.75V、12V（10% 負載）為 16.8~20V、24V（5%/10% 負載）為 31.5~37.5V。
