各型號核心參數對應表
| 型號 | 輸入電壓類別 | 輸入電壓范圍 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (最大) |
|---|---|---|---|---|---|---|
| SD-50A-5 | A 類 | 9.2~18VDC | 5V | 10A | 50W | 100mVp-p |
| SD-50B-5 | B 類 | 19~36VDC | 5V | 4.2A | 50.4W | 100mVp-p |
| SD-50C-5 | C 類 | 36~72VDC | 5V | 4.2A | 50.4W | 100mVp-p |
| SD-50A-12 | A 類 | 9.2~18VDC | 12V | 5A | 60W | 120mVp-p |
| SD-50B-12 | B 類 | 19~36VDC | 12V | 4.2A | 50.4W | 120mVp-p |
| SD-50C-12 | C 類 | 36~72VDC | 12V | 4.2A | 50.4W | 120mVp-p |
| SD-50A-24 | A 類 | 9.2~18VDC | 24V | 2.1A | 50.4W | 150mVp-p |
| SD-50B-24 | B 類 | 19~36VDC | 24V | 2.1A | 50.4W | 150mVp-p |
| SD-50C-24 | C 類 | 36~72VDC | 24V | 2.1A | 50.4W | 150mVp-p |
型號命名規則說明
SD-50：代表 50W 單組輸出 DC-DC 轉換器系列；
A/B/C：為輸入電壓寬范圍分類，是型號核心區分標識；
5/12/24：代表轉換器的額定輸出直流電壓（單位：V）。

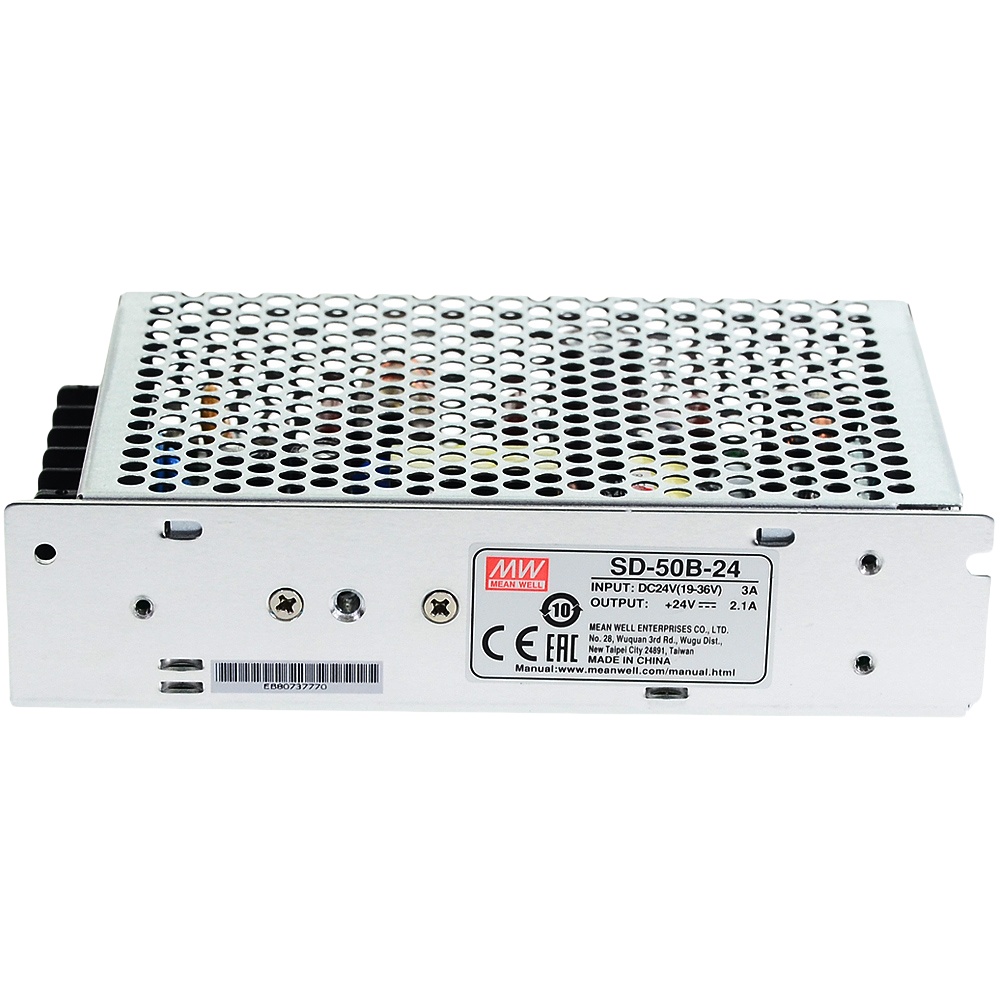

SD-50 系列是明緯推出的 50W 單組輸出 DC-DC 轉換器，具備2:1 寬范圍輸入、1500VAC 輸入 / 輸出隔離、內建 EMI 濾波電路的核心特性，開關工作頻率為83KHZ，通過多項安規與電磁兼容認證，MTBF 值最低達 3293.1K hrs，提供 2 年保固；產品分 A/B/C 三類輸入電壓規格，對應輸出 5V/12V/24V，具備短路、過負載、過電壓三重保護（保護模式為打嗝模式且可自動恢復），整機尺寸1599738mm，經 100% 滿載老化測試，兼具低成本、高信賴性的特點。
SD-50 系列為50W 單組輸出 DC-DC 轉換器，是明緯的全球交易品項，經100% 滿載老化測試，提供2 年保固，核心優勢為低成本、高信賴性，開關工作頻率固定為83KHZ，內建 EMI 濾波電路，實現低紋波噪聲的輸出效果。
二、核心關鍵特性
輸入輸出隔離：1500VAC 輸入 / 輸出隔離，絕緣性能優異；
寬范圍輸入：采用2:1 寬范圍輸入設計，分 A/B/C 三類電壓規格；
多重保護：支持短路、過負載、過電壓三類保護，保護模式均為打嗝模式，異常條件移除后可自動恢復；
電磁兼容：內建 EMI 濾波，紋波噪聲低，通過多項電磁兼容發射與抗擾度標準。
三、電氣規格（核心參數）
該系列分不同型號，對應 A/B/C 三類輸入電壓與 5V/12V/24V 三類輸出電壓，核心電氣參數如下表，且所有未特別說明的參數均在輸入 12/24/48VDC、額定負載、25℃ 環境下測量：
| 輸出電壓 | 型號分類 | 額定電流 | 額定功率 | 紋波與噪聲 (最大) | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| 5V | A/B/C | 10A/4.2A/4.2A | 50W/50.4W/50.4W | 100mVp-p | 4.5~5.5VDC | ±2.0% |
| 12V | A/B/C | -/5A/4.2A | -/60W/50.4W | 120mVp-p | 11~16VDC | ±1.0% |
| 24V | A/B/C | -/2.1A/2.1A | -/50.4W/50.4W | 150mVp-p | 23~30VDC | ±1.0% |
| 注：電壓精度包含設定誤差、線性調整率和負載調整率，線性調整率 / 負載調整率均≤±0.5%，溫度系數為 **±0.03%/℃(0~50℃)**。 |
補充電氣參數
輸入電壓范圍：A 類9.2~18VDC、B 類19~36VDC、C 類36~72VDC；
效率：典型值70%~83%（不同型號略有差異）；
過負載保護：觸發閾值為額定輸出功率的 105%~150%；
過電壓保護：5V 輸出為 5.75~6.75V/10% 負載、12V 輸出為 16.8~20V/10% 負載、24V 輸出為 31.5~37.5V/10% 負載；
啟動 / 上升 / 保持時間：滿載時為2.5s/50ms / 無。
四、環境與機械參數
溫濕度：工作溫度 **-10~+60℃（需參考減額曲線），工作濕度20~90% RH**（無冷凝）；儲存溫度 **-20~+85℃、儲存濕度10~95%RH**；
耐振動：10~500Hz、2G 振動環境，10 分鐘 / 周期，X/Y/Z 三軸各測試 60 分鐘；
物理尺寸：整機尺寸1599738mm(LWH)，公差 ±1mm，機殼型號 901；
重量與包裝：單臺 0.43Kg，24 臺 / 11.35Kg/0.83CUFT；

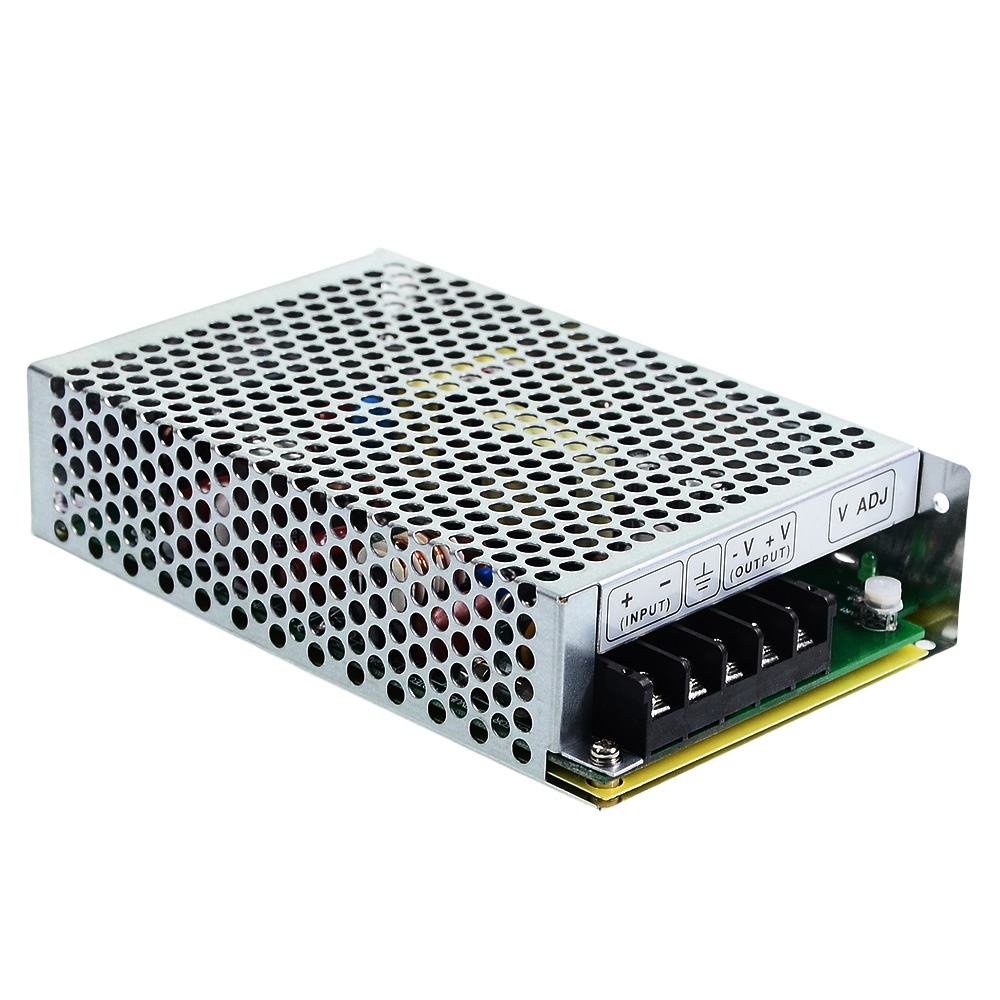

端子腳位：共 5 個引腳，1=DC INPUT V+、2=DC INPUT V-、3=FG、4=DC OUTPUT -V、5=DC OUTPUT +V。
五、安規與電磁兼容
安全規范：通過 EAC TP TC 004 認證，參照 LVD、AS/NZS 62368.1 設計；
耐壓：I/P-O/P1.5KVAC、I/P-FG2.0KVAC、O/P-FG0.5KVAC；
絕緣阻抗：100M Ohms / 500VDC / 25℃/ 70% RH（I/P-O/P、I/P-FG、O/P-FG 均滿足）；
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035、重工業標準、EAC TP TC 020。
六、可靠性與其他說明
MTBF：遵循 Telcordia SR-332 標準最低3293.1K hrs，遵循 MIL-HDBK-217F (25℃) 標準最低512.8K hrs；
海拔要求：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m 比例下降，有風扇機型按5℃/1000m 比例下降；
紋波測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在 20MHz 帶寬下測量。
關鍵問題
問題 1（產品規格類）：SD-50 系列 DC-DC 轉換器的輸入電壓分幾類，各自范圍是什么？不同類別對應的核心輸出規格有哪些？
答案：輸入電壓分 A、B、C 三類，范圍分別為 A 類9.2~18VDC、B 類19~36VDC、C 類36~72VDC；核心輸出為 5V/12V/24V，其中 5V 輸出下 A/B/C 額定電流為 10A/4.2A/4.2A，12V/24V 輸出下 A 類無對應規格，B/C 類額定電流分別為 5A/4.2A、2.1A/2.1A，額定功率均約 50W（部分為 50.4W）。
問題 2（保護功能類）：SD-50 系列具備哪些保護功能，保護模式和觸發條件分別是什么？
答案：具備短路、過負載、過電壓三重保護，所有保護的模式均為打嗝模式，且負載 / 電壓異常條件移除后可自動恢復；其中過負載保護觸發閾值為額定輸出功率的 105%~150%，過電壓保護觸發閾值分規格：5V 輸出為 5.75~6.75V/10% 負載、12V 輸出為 16.8~20V/10% 負載、24V 輸出為 31.5~37.5V/10% 負載，短路保護無明確閾值，觸發后直接進入保護模式。
問題 3（應用與環境類）：SD-50 系列的工作環境限制有哪些，包括溫度、海拔、振動等方面？
答案：1. 溫度：工作溫度 **-10~+60℃（需參考減額曲線），儲存溫度-20~+85℃**，溫度系數為 ±0.03%/℃(0~50℃)；2. 海拔：海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降，有風扇機型按 5℃/1000m 比例下降；3. 振動：可耐受 10~500Hz、2G 的振動環境，10 分鐘 / 周期，X/Y/Z 三軸各 60 分鐘；4. 濕度：工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH。
