SD-25 系列是明緯推出的 25W 單組輸出 DC-DC 轉換器，具備2:1 寬范圍輸入、1500VAC 輸入 / 輸出隔離、內建 EMI 濾波電路的核心特性，開關工作頻率為83KHZ，通過 100% 滿載老化測試，提供短路 / 過負載 / 過電壓三重保護且故障移除后可自動恢復，擁有 2 年保固；產品分 A/B/C 三類輸入電壓規格，輸出涵蓋 5V/12V/24V，工作溫度為 - 10~+60℃，具備高轉換效率、低紋波噪聲特點，同時滿足多項安規與電磁兼容標準，MTBF 值最低達 528.8K hrs，機構尺寸為 999736mm(LWH)。
SD-25 系列為明緯生產的25W 單組輸出 DC-DC 轉換器，是經 100% 滿載老化測試的高信賴性產品，具備低成本優勢且提供2 年保固，開關工作頻率固定為83KHZ，核心特性為2:1 寬范圍輸入、1500VAC 輸入 / 輸出隔離、內建 EMI 濾波電路，實現低紋波噪聲輸出，同時支持短路、過負載、過電壓三重保護，故障條件移除后均可自動恢復。產品機構尺寸為999736mm(LWH)，單臺重量 0.38Kg，包裝規格為 45pcs/17.8Kg/0.94CUFT，機殼型號 905（尺寸公差 ±1mm）。

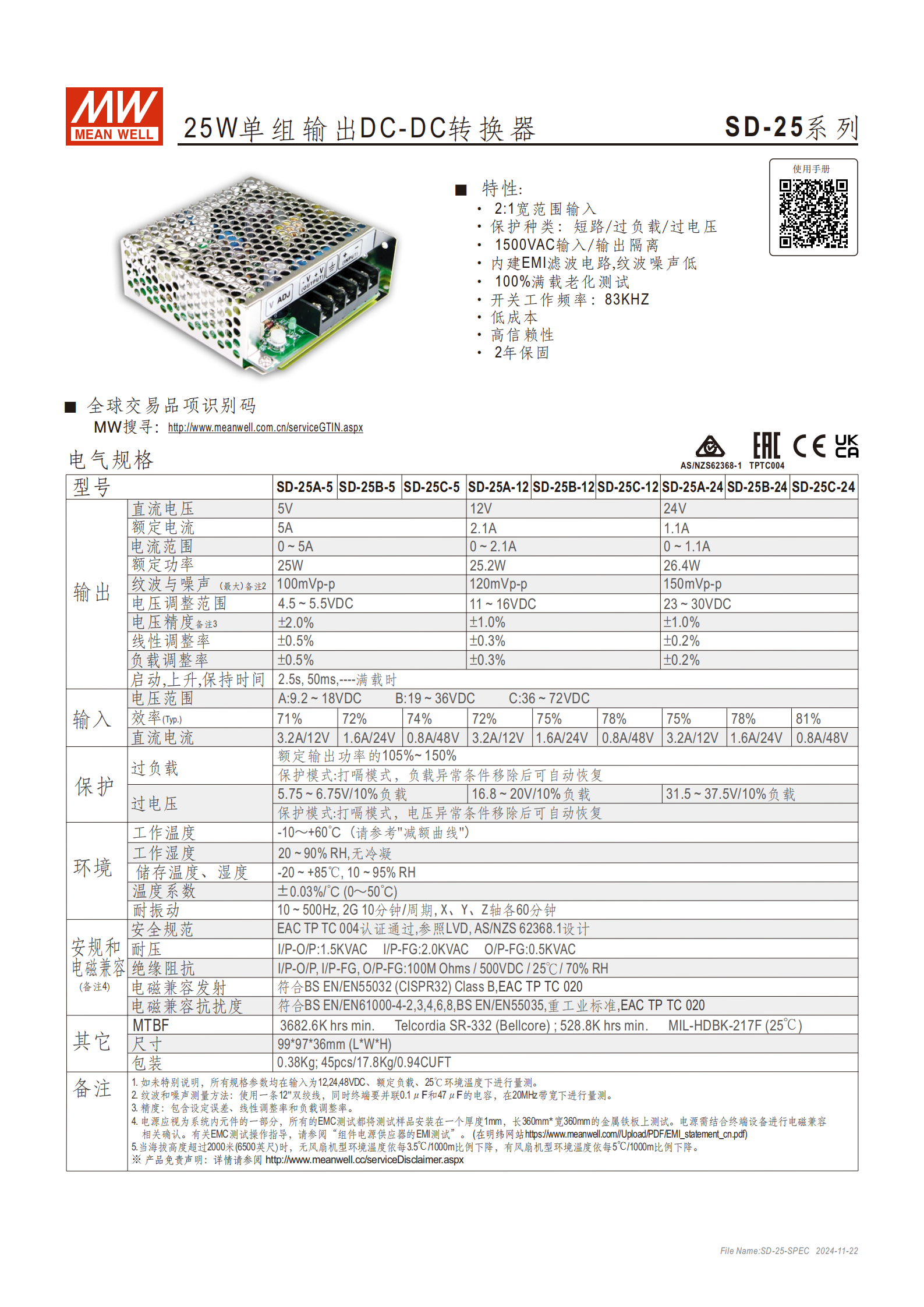

二、核心電氣規格
該系列分 A、B、C 三類輸入電壓規格，輸出涵蓋 5V、12V、24V 三個檔位，各型號核心參數如下表，所有參數若無特別說明，均在輸入 12/24/48VDC、額定負載、25℃環境下測量：
| 型號分類 | 輸入電壓范圍 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 (最大) | 電壓精度 |
|---|---|---|---|---|---|---|
| SD-25A-5 | 9.2~18VDC | 5V | 5A | 25W | 100mVp-p | ±2.0% |
| SD-25B-5 | 19~36VDC | 5V | 2.1A | 25.2W | 100mVp-p | ±2.0% |
| SD-25C-5 | 36~72VDC | 5V | 1.1A | 26.4W | 100mVp-p | ±2.0% |
| SD-25A-12 | 9.2~18VDC | 12V | - | 25W | 120mVp-p | ±1.0% |
| SD-25B-12 | 19~36VDC | 12V | - | 25W | 120mVp-p | ±1.0% |
| SD-25C-12 | 36~72VDC | 12V | - | 25W | 120mVp-p | ±1.0% |
| SD-25A-24 | 9.2~18VDC | 24V | - | 25W | 150mVp-p | ±1.0% |
| SD-25B-24 | 19~36VDC | 24V | - | 25W | 150mVp-p | ±1.0% |
| SD-25C-24 | 36~72VDC | 24V | - | 25W | 150mVp-p | ±1.0% |
其他電氣性能：
電壓調整范圍：5V 檔 4.5~5.5VDC、12V 檔 11~16VDC、24V 檔 23~30VDC；
線性調整率≤±0.2%，負載調整率≤±0.5%，電壓精度包含設定誤差、線性調整率、負載調整率；
啟動 / 上升 / 保持時間：2.5s/50ms / 無（滿載時）；
轉換效率 (Typ.)：71%~81% 不等；
溫度系數：±0.03%/℃(0~50℃)。
三、保護功能
所有保護均采用打嗝模式，負載 / 電壓異常條件移除后可自動恢復，具體規格：
過負載保護：觸發閾值為額定輸出功率的105%~150%；
過電壓保護：5V 檔 5.75~6.75V (10% 負載)、12V 檔 16.8~20V (10% 負載)、24V 檔 31.5~37.5V (10% 負載)；
短路保護：含基礎短路防護，故障移除后自恢復。
四、環境參數
工作溫度：-10~+60℃（需參考產品減額曲線，高海拔需降額）；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-20 ~ +85℃，10 ~ 95% RH；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
高海拔降額：海拔超 2000 米，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按5℃/1000m比例下降。
五、安規與電磁兼容
安全規范：通過 EAC TP TC 004 認證，參照 LVD、AS/NZS 62368.1 設計；耐壓規格為 I/P-O/P:1.5KVAC、I/P-FG:2.0KVAC、O/P-FG:0.5KVAC；絕緣阻抗為 I/P-O/P、I/P-FG、O/P-FG 均≥100M Ohms（500VDC/25℃/70% RH）。
電磁兼容：發射符合 BS EN/EN55032 (CISPR32) Class B、EAC TP TC 020；抗擾度符合 BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035 及重工業標準、EAC TP TC 020；EMC 測試需將樣品安裝在 1mm 厚、360mm*360mm 金屬鐵板上進行。
MTBF（平均無故障時間）：最低528.8K hrs（MIL-HDBK-217F，25℃）；3682.6K hrs min（Telcordia SR-332）。
六、結構與測試規范

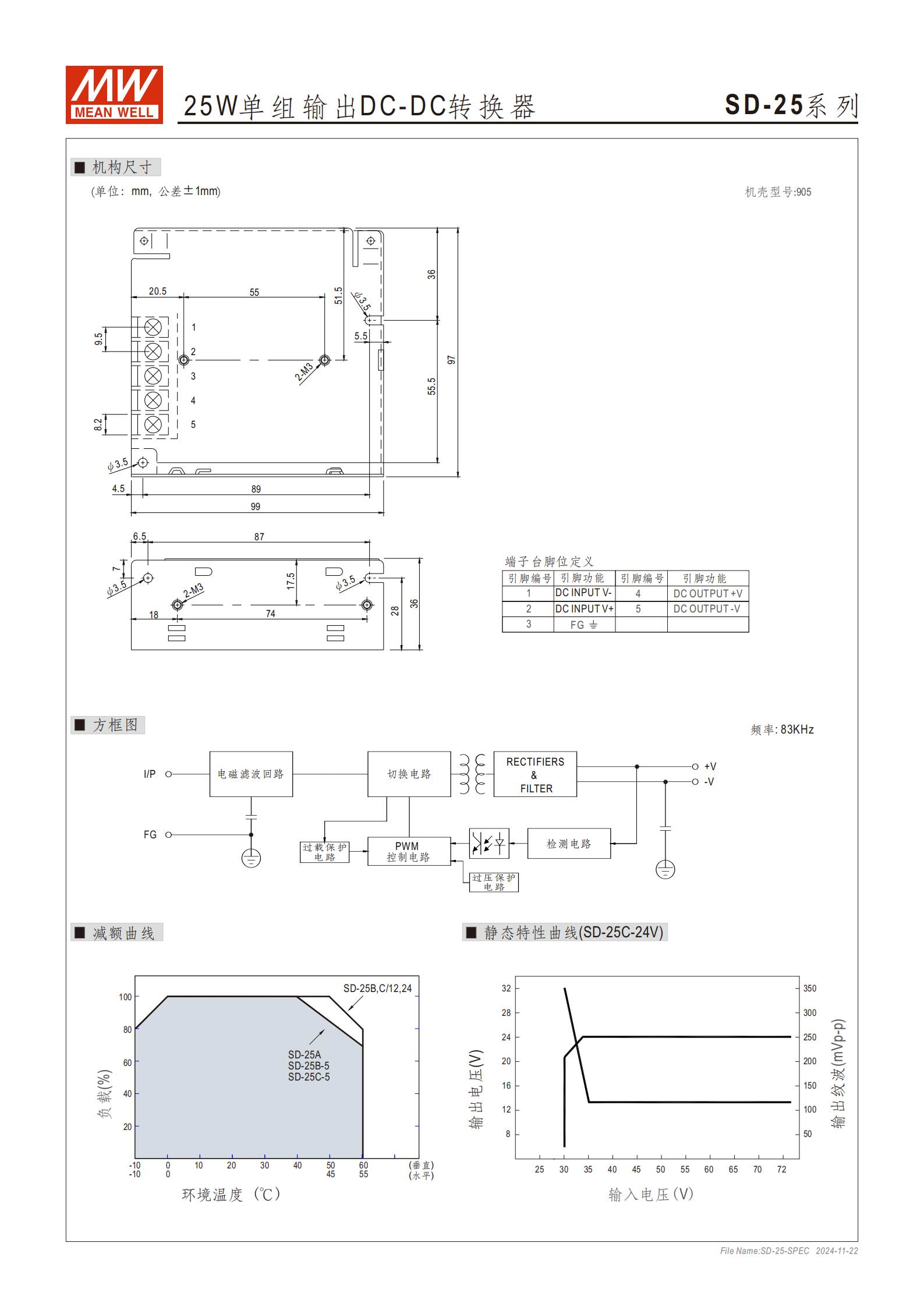

端子臺：共 5 個引腳，功能分別為 DC INPUT V-、DC INPUT V+、DC OUTPUT +V、DC OUTPUT -V、FG（接地）；
電路方框圖：包含電磁濾波回路、切換電路、PWM 控制電路、檢測電路、過載 / 過壓保護電路等，頻率 83KHz；
紋波噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在20MHz 帶寬下測量；
減額曲線：SD-25A、SD-25B-5、SD-25C-5 與 SD-25B/C/12/24 分別有對應的負載 - 環境溫度減額要求，溫度升高負載需相應降低。
關鍵問題
問題：SD-25 系列 DC-DC 轉換器的輸入電壓分哪幾類，各檔位范圍是什么？不同輸入規格對應的核心輸出檔位有哪些？答案：輸入分 A、B、C 三類，范圍分別為 A 檔 9.2~18VDC、B 檔 19~36VDC、C 檔 36~72VDC；全系列核心輸出檔位為 5V、12V、24V，各輸入規格均匹配這三個輸出電壓。
問題：SD-25 系列的保護功能有哪些，保護模式和恢復機制是什么？過電壓保護的各輸出檔位閾值分別是多少？答案：具備短路、過負載、過電壓三類保護功能，所有保護均采用打嗝模式，異常條件移除后可自動恢復；過電壓保護閾值（10% 負載）：5V 檔 5.75~6.75V、12V 檔 16.8~20V、24V 檔 31.5~37.5V。
問題：SD-25 系列在安規、電磁兼容和 MTBF 方面有哪些關鍵指標，高海拔使用時有何溫度降額要求？答案：安規上通過 EAC TP TC 004 認證，輸入輸出隔離耐壓 1500VAC，絕緣阻抗≥100M Ohms；電磁兼容發射符合 Class B 標準，抗擾度滿足重工業要求；MTBF 最低 528.8K hrs（25℃）、3682.6K hrs min（Telcordia 標準）。高海拔使用時，海拔超 2000 米，無風扇機型按 3.5℃/1000m 降額，有風扇機型按 5℃/1000m 降額。
