SD-15 系列為 15W 單組輸出 DC-DC 變換器，按輸出電壓+輸入電壓范圍劃分具體子型號，核心子型號如下，所有子型號額定功率均為 15W：
5V 輸出規格
SD-15A-05、SD-15B-05、SD-15C-05
12V 輸出規格
SD-15A-12、SD-15B-12、SD-15C-12
24V 輸出規格
SD-15A-24、SD-15B-24、SD-15C-24
型號后綴說明：
后綴第一位（A/B/C）：代表輸入電壓范圍，A=9.2~18VDC、B=18~36VDC、C=36~72VDC；
后綴后兩位（05/12/24）：代表額定輸出電壓，05=5V、12=12V、24=24V。
SD-15 系列為明緯 15W 單組輸出 DC-DC 變換器，具備2:1 寬范圍輸入特性，提供 5V/3A、12V/1.25A、24V/0.625A 三種輸出規格，內建 EMI 濾波電路實現低紋波噪聲，集成短路 / 過負載 / 過電壓三重保護，經 100% 滿載老化測試，擁有高可靠性與 2 年保固；產品在額定條件下效率 68%-79%，電壓精度 ±2.0%，工作溫度 - 10~+60℃，尺寸為 785128mm，MTBF 值最低 3861.2K hrs（Telcordia SR-332 標準），還通過多項 EMC 與安規認證，適配工業等輕載應用場景。
一、產品基礎定位
SD-15 系列是明緯推出的15W 單組輸出 DC-DC 變換器，核心主打 2:1 寬范圍輸入、低成本、高可靠性，內建 EMI 濾波電路實現低紋波噪聲，所有產品經過100% 滿載老化測試，提供2 年保固，適用于輕工業等對電源小型化、穩定性有要求的場景。

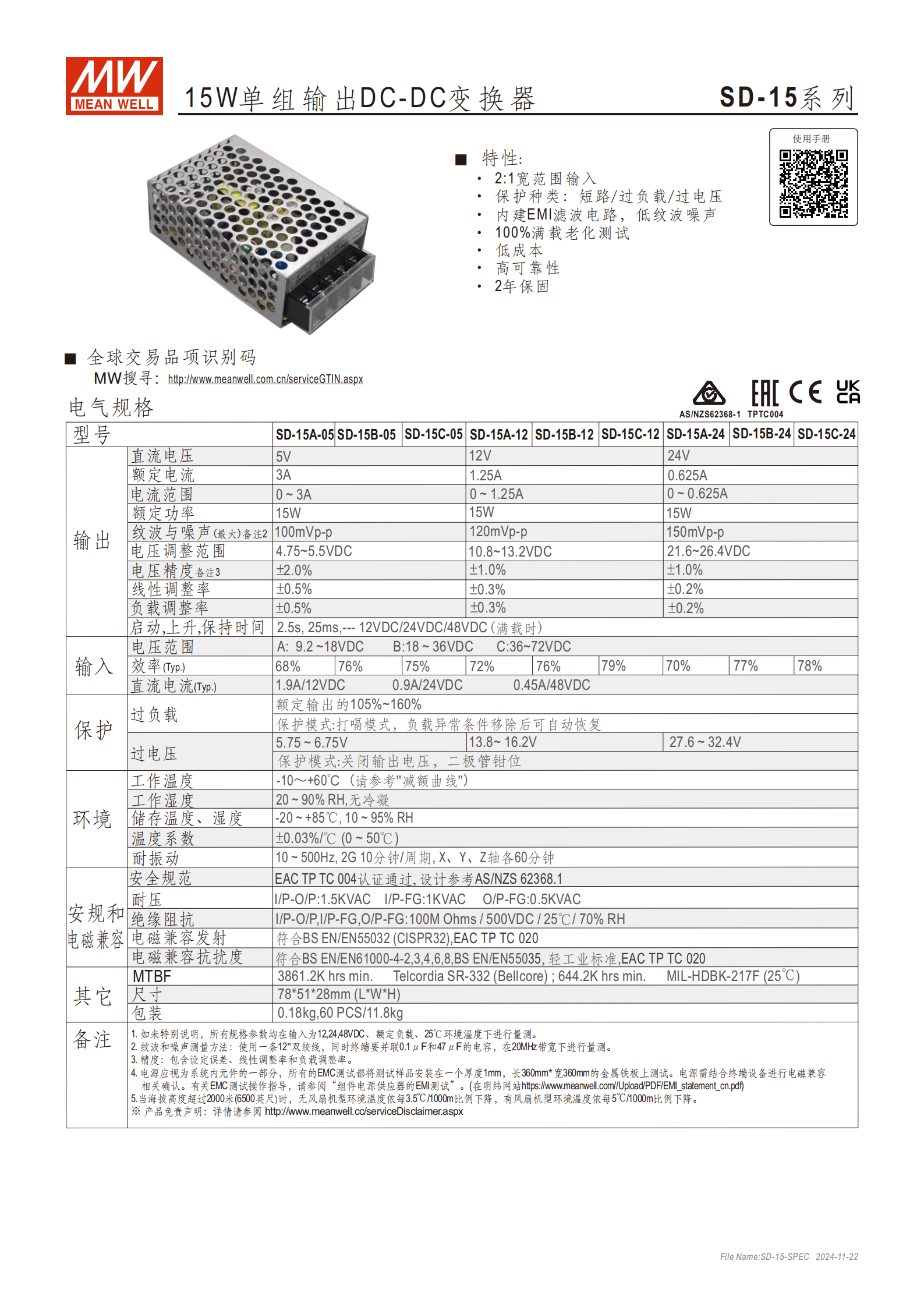

二、核心電氣規格
1. 輸出 / 輸入關鍵參數
不同子型號對應不同輸出電壓、輸入范圍，核心輸出規格分三類，額定功率均為15W，具體參數如下表：
| 輸出規格 | 額定電流 | 電流范圍 | 紋波與噪聲 (最大) | 輸入范圍分類 | 輸入電壓區間 |
|---|---|---|---|---|---|
| 5V | 3A | 0~3A | 100mVp-p | A | 9.2~18VDC |
| 12V | 1.25A | 0~1.25A | 120mVp-p | B | 18~36VDC |
| 24V | 0.625A | 0~0.625A | 150mVp-p | C | 36~72VDC |
2. 效率與調整率
效率（Typ.）：68%~79%，不同子型號略有差異；
線性調整率：±0.2%~±0.5%，負載調整率：±0.3%~±1.0%；
電壓精度：±2.0%（包含設定誤差、線性 / 負載調整率）；
溫度系數：±0.03%/℃（0~50℃）。
3. 啟動與電壓調整
啟動 / 上升 / 保持時間：2.5s / 25ms / ---；
輸出電壓調整范圍：5V 規格 4.75~5.5VDC、12V 規格 10.8~13.2VDC、24V 規格 21.6~26.4VDC；
過電壓保護閾值：5V 規格 5.75~6.75V、12V 規格 13.8~16.2V、24V 規格 27.6~32.4V。
三、保護功能
保護種類：短路保護、過負載保護、過電壓保護（三重保護）；
過負載范圍：額定輸出的 105%~160%（滿載時）；
保護模式：過負載為打嗝模式（負載異常移除后自動恢復），過電壓為關閉輸出電壓 + 二極管鉗位。
四、環境與物理參數
溫濕度
工作溫度：-10~+60℃（需參考減額曲線，海拔超 2000 米需降額）；
儲存溫度 / 濕度：-20~+85℃、10~95% RH；
工作濕度：20~90% RH（無冷凝）；
海拔降額規則：無風扇機型3.5℃/1000m、有風扇機型5℃/1000m。

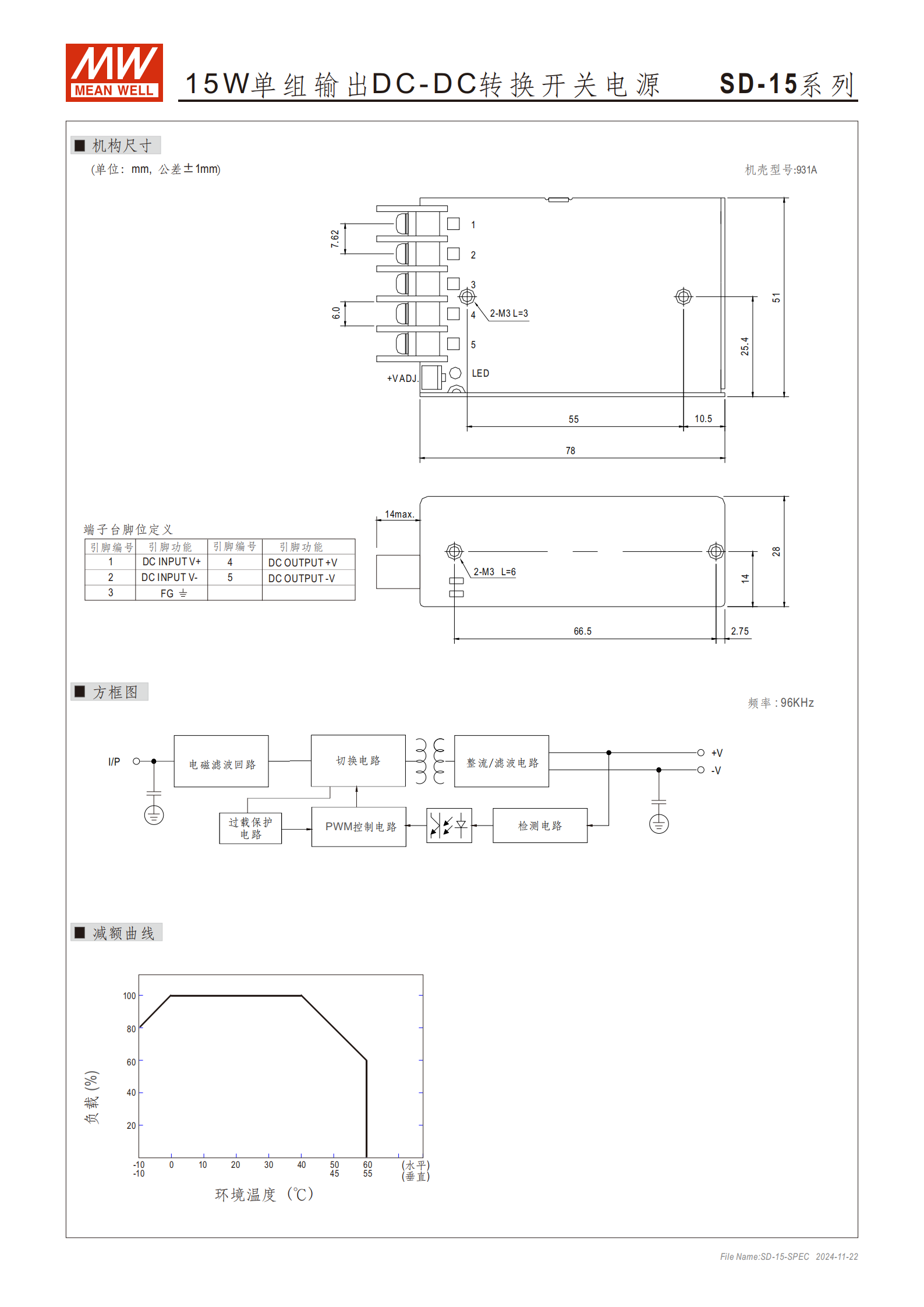

機械特性
尺寸：785128mm (LWH)，公差 ±1mm；
機殼型號：931A；
單重：0.18kg，包裝規格：60 PCS/11.8kg；
耐振動：10 ~ 500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
絕緣與耐壓
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC / 25℃/ 70% RH；
耐壓：I/P-O/P1.5KVAC、I/P-FG1KVAC、O/P-FG0.5KVAC。
五、引腳與電路
端子臺腳位定義：1 腳 DC INPUTV+、2 腳 DC INPUTV-、3 腳 FG、4 腳 DC OUTPUT+V、5 腳 DC OUTPUT-V；
電路核心：切換頻率96KHz，包含電磁濾波回路、切換電路、整流 / 濾波電路、PWM 控制電路、過載保護電路、檢測電路。
六、認證與可靠性
電磁兼容（EMC）
發射：符合BS EN/EN55032 (CISPR32)、EAC TP TC 020；
抗擾度：符合BS EN/EN61000-4-2/3/4/6/8、BS EN/EN550、輕工業標準 35、EAC TP TC 020；
EMC 測試要求：安裝在 1mm 厚、360mm*360mm 的金屬鐵板上測試。
安全規范：EAC TP TC 004認證通過，設計參考AS/NZS 62368.1；
平均無故障時間（MTBF）：3861.2K hrs min（Telcordia SR-332 標準）、644.2K hrs min（MIL-HDBK-217F 標準，25℃）。
七、測試與備注說明
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下量測；
通用測試條件：無特別說明時，均在輸入 12/24/48VDC、額定負載、25℃環境下量測；
產品相關資料：EMI 測試指導、使用手冊、全球交易品項識別碼可在明緯官網查詢。
關鍵問題
問題 1（規格應用類）：SD-15 系列 DC-DC 變換器的輸出規格分哪幾類？對應的輸入寬范圍分類及電壓區間是什么？
答案：輸出規格分 3 類，分別為 5V/3A、12V/1.25A、24V/0.625A，額定功率均為 15W；輸入為 2:1 寬范圍，分 A、B、C 三類，A 類 9.2~18VDC、B 類 18~36VDC、C 類 36~72VDC，不同輸出規格可匹配對應輸入分類子型號。
問題 2（環境適配類）：SD-15 系列在海拔高度超過 2000 米時，環境溫度使用有何降額要求？其工作和儲存的溫濕度范圍分別是多少？
答案：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按5℃/1000m比例下降；工作溫度為 - 10~+60℃、工作濕度 20~90% RH（無冷凝）；儲存溫度 - 20~+85℃、儲存濕度 10~95% RH。
問題 3（可靠性與保護類）：SD-15 系列具備哪些保護功能及對應模式？其 MTBF 的最低值分別是多少（按不同標準）？
答案：具備短路、過負載、過電壓三重保護，其中過負載為打嗝模式（異常移除后自恢復），過電壓為關閉輸出 + 二極管鉗位，過負載觸發范圍為額定輸出的 105%~160%（滿載時）；MTBF 最低值為 Telcordia SR-332 標準3861.2K hrs，MIL-HDBK-217F 標準（25℃）644.2K hrs。
