RSD-500 系列按 ** 輸入電壓檔位（B/C/D）和輸出電壓（12/24/48Vdc）** 組合，共 9 個標準型號，所有型號均為 500W 級機殼型鐵路用 DC-DC 轉換器，遵循統一安規 / 環境標準，僅電氣參數存在差異，型號編碼規則為：RSD-500 + 輸入檔位 + 輸出電壓（例：RSD-500B-12）。
一、輸入檔位定義（全系列通用）
| 輸入檔位 | 連續輸入電壓范圍 | 1 秒瞬態輸入電壓范圍 | 適配標準電壓 |
|---|---|---|---|
| B | 16.8~33.6Vdc | 14.4~16.8Vdc | 24Vdc |
| C | 33.6~67.2Vdc | 28.8~33.6Vdc | 36/48Vdc |
| D | 67.2~154Vdc | 57.6~67.2Vdc | 72/96/110Vdc |
二、9 個型號核心電氣參數（分檔位匯總）
檔位 B（輸入 16.8~33.6Vdc，適配 24V）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（Max） | 電壓可調范圍 | 效率（Typ.） |
|---|---|---|---|---|---|---|---|
| RSD-500B-12 | 12Vdc | 35A | 0~35A | 420W | 100mVp-p | 12~14Vdc | 92% |
| RSD-500B-24 | 24Vdc | 17.5A | 0~17.5A | 420W | 120mVp-p | 24~28Vdc | 92% |
| RSD-500B-48 | 48Vdc | 8.8A | 0~8.8A | 422.4W | 150mVp-p | 48~56Vdc | 92% |
檔位 C（輸入 33.6~67.2Vdc，適配 36/48V）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（Max） | 電壓可調范圍 | 效率（Typ.） |
|---|---|---|---|---|---|---|---|
| RSD-500C-12 | 12Vdc | 35A | 0~35A | 460.8W | 100mVp-p | 12~14Vdc | 93% |
| RSD-500C-24 | 24Vdc | 19.2A | 0~19.2A | 460.8W | 120mVp-p | 24~28Vdc | 93% |
| RSD-500C-48 | 48Vdc | 9.6A | 0~9.6A | 460.8W | 150mVp-p | 48~56Vdc | 93% |
檔位 D（輸入 67.2~154Vdc，適配 72/96/110V）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（Max） | 電壓可調范圍 | 效率（Typ.） |
|---|---|---|---|---|---|---|---|
| RSD-500D-12 | 12Vdc | 35A | 0~35A | 499.2W | 100mVp-p | 12~14Vdc | 93% |
| RSD-500D-24 | 24Vdc | 20.8A | 0~20.8A | 499.2W | 120mVp-p | 24~28Vdc | 93% |
| RSD-500D-48 | 48Vdc | 10.4A | 0~10.4A | 499.2W | 150mVp-p | 48~56Vdc | 93% |
三、全系列統一關鍵參數（所有 9 個型號通用）
電壓精度 / 調整率：電壓精度 ±1.0%，線性調整率 ±0.5%，負載調整率 ±1.0%；
保護參數：過載保護 105~135% 額定功率（恒流自動恢復）；過壓保護閾值 12V 檔 14.4~17.5V、24V 檔 28.8~35V、48V 檔 57.6~65V（關斷重啟恢復）；
隔離 / 絕緣：輸入 - 輸出 4KVdc 增強隔離，輸入 / 輸出 - 機殼 2.5KVdc，絕緣阻抗 > 100MΩ/500Vdc；
環境標準：工作溫度 - 40~+80℃（需按降額曲線使用），工作濕度 5~95% RH 無冷凝，最高工作海拔 5000 米；
外型 / 結構：23710041mm（LWH），1U 超薄，無風扇灌半膠，自然風冷；
安規 / 鐵道標準：符合 EN50155:2017、EN45545-2，通過 UL62368-1、IEC62368-1 等認證。
四、型號選型關鍵要點
優先匹配輸入電壓：根據現場供電電壓選擇 B/C/D 檔位（例：24V 供電選 B 檔，48V 供電選 C 檔，110V 供電選 D 檔）；
匹配負載需求：根據負載的額定電壓 / 電流選擇 12/24/48V 輸出型號，確保負載電流≤轉換器額定電流；
關注額定功率：D 檔型號額定功率最接近 500W（499.2W），C 檔次之（460.8W），B 檔最低（420~422.4W），高功率負載優先選 C/D 檔；
效率考量：B 檔效率 92%，C/D 檔 93%，對功耗敏感的場景優先選 C/D 檔。

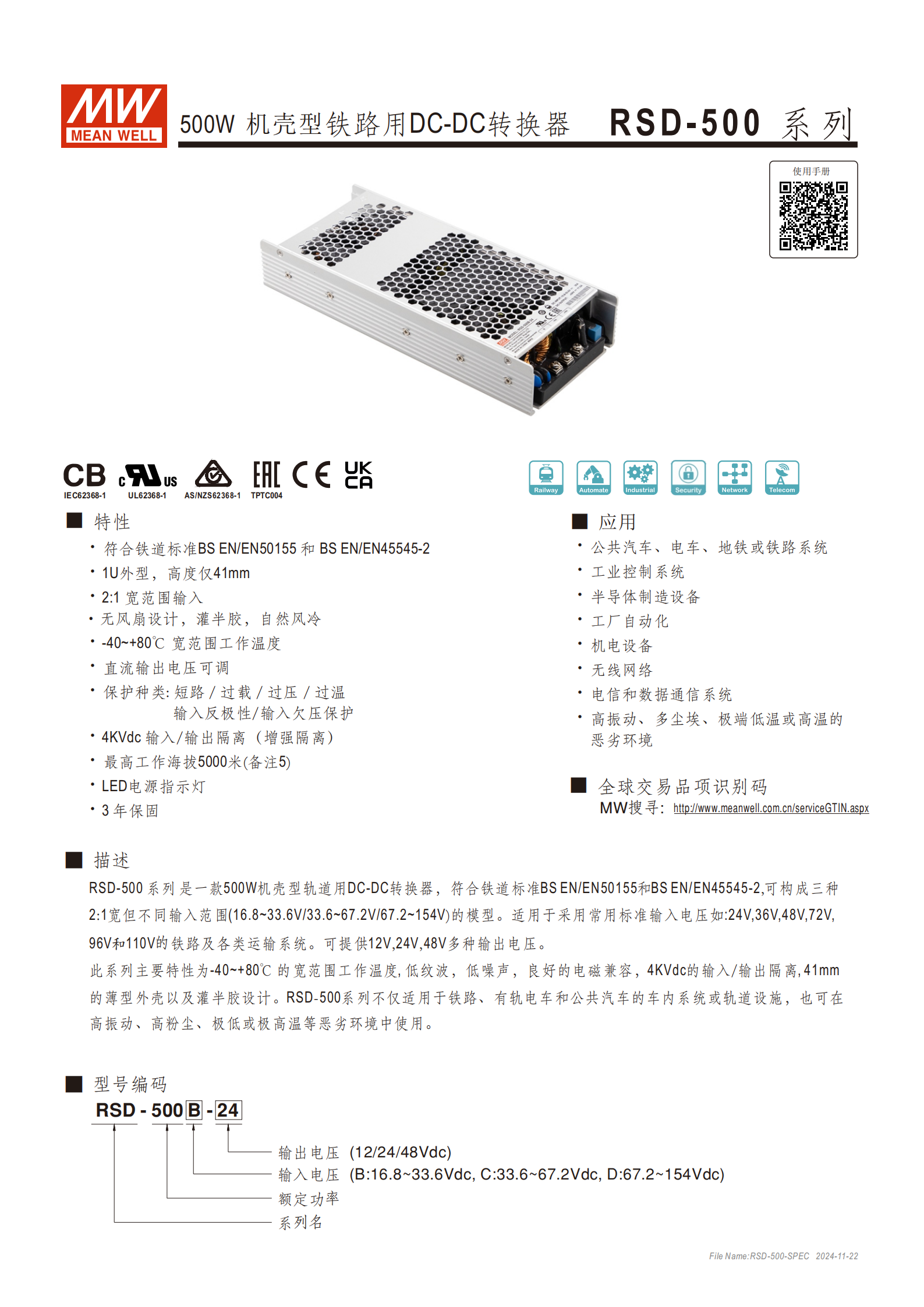

RSD-500 系列是明緯推出的500W 機殼型鐵路用 DC-DC 轉換器，符合EN50155、EN45545-2等鐵道及安規標準，采用1U 外型（41mm 高）、無風扇灌半膠自然風冷設計，支持16.8~33.6V/33.6~67.2V/67.2~154V三種 2:1 寬范圍輸入，輸出12V/24V/48V且電壓可調，工作溫度覆蓋 **-40~+80℃、最高工作海拔5000 米 **，具備短路 / 過載 / 過壓等多重保護及4KVdc 輸入輸出增強隔離，適用于鐵路、工業控制等惡劣環境，提供3 年保固，MTBF 最低達834.7K hrs（Telcordia SR-332 標準）。
一、產品基礎信息
RSD-500 系列為明緯生產的500W 機殼型鐵路專用 DC-DC 轉換器，是面向軌道交通及惡劣工業環境的電源轉換產品，核心符合鐵道標準EN50155（2017 版）和EN45545-2，同時通過IEC62368-1、UL62368-1、AS/NZS62368-1等安規認證，提供3 年保固，為全球交易品項。
外型尺寸：23710041mm（LWH），1U 超薄外型，單體重1.45Kg，10 臺整包裝重 15.5Kg，體積 0.8CUFT；
結構設計：無風扇 + 灌半膠 + 自然風冷，適配高振動、多塵埃的惡劣環境；
核心標識：LED 電源指示燈，綠色表示正常工作，無信號表示無電源或設備故障。
二、型號編碼規則
RSD-500 系列型號由系列名 + 輸入檔位 + 輸出電壓組成，具體規則如下：
| 編碼部分 | 含義 | 可選值 / 說明 |
|---|---|---|
| RSD-500 | 系列名 + 額定功率 | 固定為 RSD-500（500W 級） |
| B/C/D | 輸入電壓檔位 | B：16.8~33.6Vdc；C：33.6~67.2Vdc；D：67.2~154Vdc |
| 12/24/48 | 輸出直流電壓 | 12：12V；24：24V；48：48V |
| 示例：RSD-500B-24 代表輸入 16.8~33.6Vdc、輸出 24Vdc 的 500W 轉換器 |
三、核心電氣規格

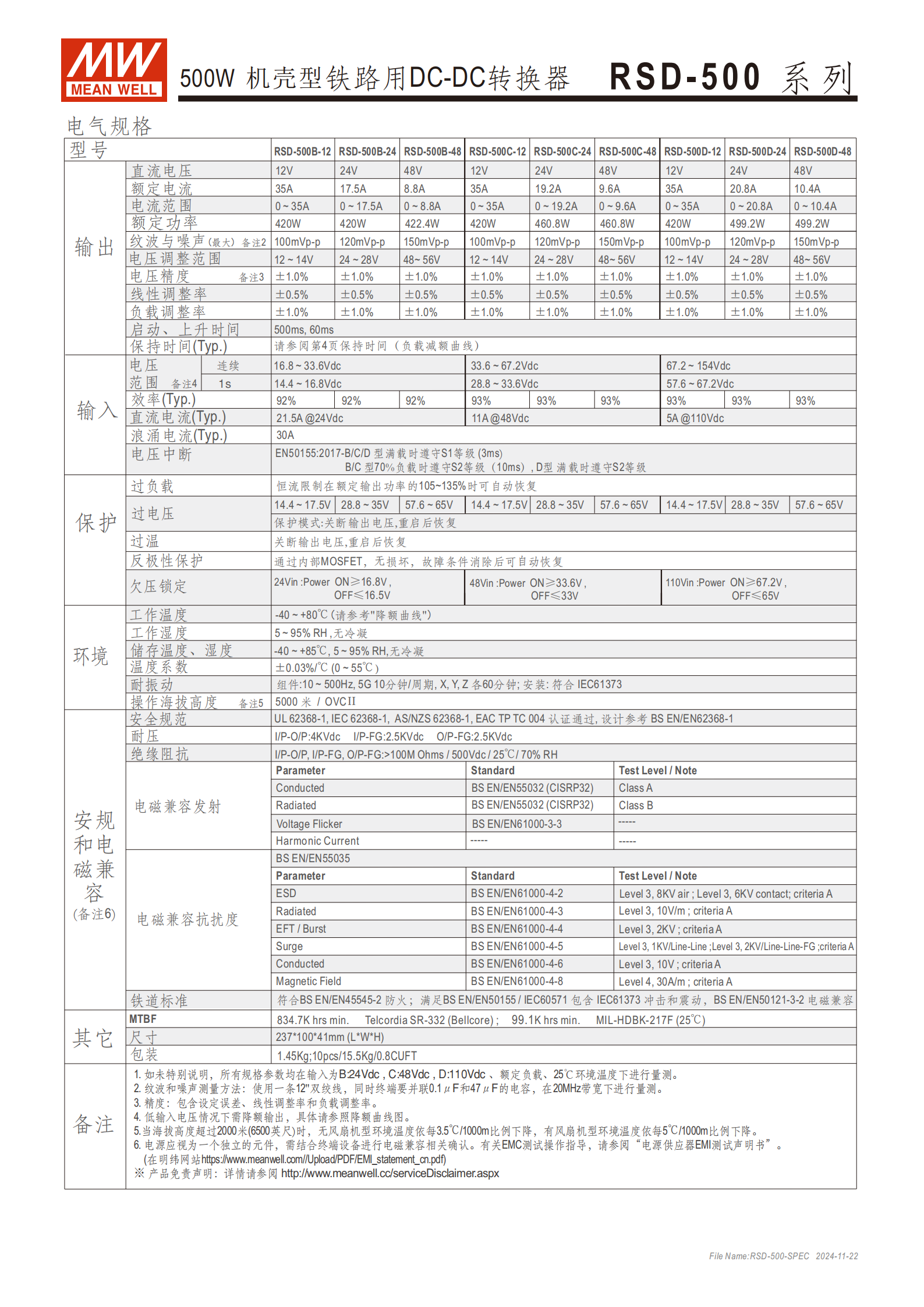

本系列所有規格默認在額定輸入電壓、額定負載、25℃環境下測量，低輸入電壓需按降額曲線圖降額輸出，核心參數如下表：
| 核心指標 | 具體參數 | 備注 |
|---|---|---|
| 輸入范圍 | B：16.8~33.6Vdc；C：33.6~67.2Vdc；D：67.2~154Vdc | 2:1 寬范圍輸入，適配 24/36/48/72/96/110V 鐵路標準電壓 |
| 輸出電壓 | 12V/24V/48Vdc，電壓可調 | 12V 調 12~14V，24V 調 24~28V，48V 調 48~56V |
| 輸出精度 | ±1.0% | 包含設定誤差、線性 / 負載調整率 |
| 調整率 | 線性 ±0.5%，負載 ±1.0% | 全系列統一標準 |
| 紋波與噪聲 | 12V/24V：100/120mVp-p；48V：150mVp-p | 20MHz 帶寬、特定測試條件下最大值 |
| 效率 | 典型92%~93% | 不同型號略有差異 |
| 振蕩頻率 | 67KHz | 內部切換回路固定頻率 |
| MTBF | 最低834.7K hrs（Telcordia SR-332）；99.1K hrs（MIL-HDBK-217F/25℃） | 平均無故障工作時間 |
| 隔離性能 | 輸入 - 輸出：4KVdc（增強隔離）；輸入 / 輸出 - 機殼：2.5KVdc；絕緣阻抗 > 100MΩ/500Vdc | 25℃/70% RH 環境下測量 |
四、多重保護功能
產品配備6 重保護機制，不同保護采用差異化恢復方式，適配工業 / 軌道交通的高可靠性需求，具體如下：
過載保護：輸出功率達額定的105~135% 時，進入恒流限制模式，故障消除后自動恢復，禁止在過載區域連續工作；
過壓保護：輸出電壓達額定的115~140% 時，關斷輸出，需重啟電源恢復；
過溫保護：內部晶體管超溫時，關斷輸出，需重啟電源恢復；
輸入反極性保護：負極串聯 MOSFET，電壓反接時器件開路，無輸出且設備無損壞，故障消除后自動恢復；
輸入欠壓保護：24V 輸入開機≥16.8V / 關機≤16.5V，48V 輸入開機≥33.6V / 關機≤33V，110V 輸入開機≥67.2V / 關機≤65V，欠壓時關斷，電壓回升后自動恢復；
短路保護：配套過載 / 過流保護邏輯，實現短路工況下的設備防護。
輔助防護：輸入正極串聯保險絲（B 型 3 個 10A250V、C 型 2 個 10A250V、D 型 2 個 20A500V），抑制異常浪涌電流。
五、環境適應性
本系列專為惡劣環境設計，溫濕度、海拔、振動、沖擊等指標均滿足軌道交通高標準，核心參數及測試結果如下：
溫濕度
工作溫度：-40~+80℃（無鐵板滿載最高 55℃，55~80℃需降額輸出）；
工作濕度：5~95%RH，無冷凝；
儲存環境：-40~+85℃，5~95% RH，無冷凝；
溫度系數：±0.03%/℃（0~55℃）。
海拔與降額：最高工作海拔5000 米，海拔超 2000 米時，每 1000 米環境溫度降 3.5℃；
機械耐候
耐振動：10~500Hz、5G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘，符合IEC61373；
電壓中斷：D 型滿載符合 S2 等級（10ms），B/C 型滿載符合 S1 等級（3ms）、70% 負載符合 S2 等級（EN50155:2017）；
環境測試：干熱、濕熱、振動、沖擊、鹽霧、低溫儲存等測試均通過 EN50155標準，無設備損壞；
防火測試：通過 EN45545-2 的氧指數、煙密度、煙毒性、針焰、垂直燃燒等測試，HL1/HL2/HL3 危險等級均達標。
電磁兼容：符合 BS EN/EN55032/55035、EN61000 系列標準，ESD、輻射、浪涌等抗擾度達 Level3/4，滿足軌道交通 EMC 要求。
六、安裝與使用要求
安裝方式：半灌膠設計，不同安裝方式熱性能一致，無鐵板安裝時滿載最高環境溫度 55℃，超溫需按降額曲線降載；加裝鐵板可滿足 EN50155 TX 等級，實現 70% 負載下 80℃工作，鐵板需表面光滑且器件居中安裝；
端子分布：TB1 為輸入端子（+Vin/-Vin/FG），TB2/TB3 為輸出端子（+Vo/-Vo/ADJ 調壓引腳）；
浪涌電流：啟動時由電阻抑制，啟動完成后繼電器旁路電阻，降低功耗；
輸入瞬態：額定輸入 ±30% 內可滿載正常工作，±40% 內可承受 1 秒。
七、應用場景
依托寬溫、耐振動、多重保護的特性，本系列適配軌道交通為主，工業控制為輔的多場景，具體包括：
軌道交通：公共汽車、電車、地鐵、鐵路系統的車內 / 軌道設施；
工業領域：工業控制系統、半導體制造設備、工廠自動化設備；
其他領域：機電設備、無線網絡、電信和數據通信系統，及高振動、多塵埃、極端溫濕度的惡劣環境設備。
關鍵問題
問題 1：RSD-500 系列不同輸入檔位的電壓范圍是什么，分別適配哪些標準電壓？
答案：系列分 3 個 2:1 寬范圍輸入檔位，B 型16.8~33.6Vdc適配 24V 標準電壓，C 型33.6~67.2Vdc適配 36V/48V 標準電壓，D 型67.2~154Vdc適配 72V/96V/110V 鐵路標準電壓；且在額定輸入 ±30% 內可滿載工作，±40% 內可承受 1 秒瞬態電壓。
問題 2：RSD-500 系列的溫度使用限制及降額要求是什么？
答案：產品標稱工作溫度為 **-40~+80℃**，實際使用分兩種場景：①無鐵板單機運行時，滿載最高環境溫度為 55℃，55~80℃區間需按降額曲線降載輸出；②加裝鐵板安裝時，可滿足 EN50155 TX 等級，實現 70% 負載下 80℃工作；此外，海拔超 2000 米時，每 1000 米環境溫度需按 3.5℃的比例下降。
問題 3：RSD-500 系列各保護功能的觸發閾值和恢復方式有何差異？
答案：核心保護的觸發閾值和恢復方式差異如下：①過載保護：105~135% 額定功率，恒流限制，故障消除自動恢復；②過壓保護：115~140% 額定電壓，關斷輸出，需重啟恢復；③過溫保護：內部晶體管超溫，關斷輸出，需重啟恢復；④輸入反極性 / 欠壓保護：反接 / 達欠壓閾值時關斷輸出，故障消除 / 電壓回升后自動恢復。
