RSD-300F-5、RSD-300F-12、RSD-300F-24、RSD-300F-48

 提示：點擊圖片可以放大

一、完整型號清單

B 系列（低電壓輸入段）

RSD-300B-5、RSD-300B-12、RSD-300B-24、RSD-300B-48

C 系列（中低壓輸入段）

RSD-300C-5、RSD-300C-12、RSD-300C-24、RSD-300C-48

D 系列（中高壓輸入段）

RSD-300D-5、RSD-300D-12、RSD-300D-24、RSD-300D-48

E 系列（高壓輸入段）

RSD-300E-5、RSD-300E-12、RSD-300E-24、RSD-300E-48

F 系列（中高壓專屬輸入段）

RSD-300F-5、RSD-300F-12、RSD-300F-24、RSD-300F-48



RSD-300 系列是明緯推出的 300W 鐵路專用單組輸出 DC-DC 變換器，核心符合BS EN/EN50155和BS EN/EN45545-2鐵路認證，具備2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離特性，提供 5V/12V/24V/48V 多種輸出規格，擁有短路 / 過負載等全方面保護及輸入反極性保護，采用1U 外型（40mm 高）、自然風冷、灌半膠設計，使用 105℃長壽命電解電容，MTBF 達1850.1K hrs（Telcordia SR-332），支持 - 40~+85℃儲存、-40~+55℃無降載工作，通過 3 年保固，可實現外部冗余并聯和電壓提升串聯操作，適配鐵路嚴苛的電磁、溫濕度、振動沖擊及防火環境要求。

一、產品核心定位與基礎特性

RSD-300 系列為明緯研發的300W 鐵路專用單組輸出 DC-DC 變換器，是適配鐵路系統的專用電源產品，核心特性如下：

  1. 權威認證：符合BS EN/EN50155（鐵路電氣）、BS EN/EN45545-2（鐵路防火）認證，同時通過IEC62368-1、UL62368-1等安規認證；

  2. 電氣核心：2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離，輸入 / 地、輸出 / 地隔離耐壓 2500VDC，絕緣阻抗≥100MΩ/500VDC；

  3. 結構設計：1U 標準外型，尺寸 21696.540mm(LWH)，高度僅 40mm，采用自然風冷、灌半膠工藝，適配鐵路設備緊湊安裝需求；

  4. 元件與品控：全部使用105℃長壽命電解電容，出廠經100% 滿載老化測試，提供3 年保固；

  5. 壽命指標：MTBF（平均無故障時間）達1850.1K hrs（Telcordia SR-332 標準）、130.8K hrs（MIL-HDBK-217F 標準，25℃）；

  6. 基礎配置：自帶 LED 電源指示燈（綠色為正常，無信號為無電 / 故障），內置恒流限制電路，操作海拔最高5000 米。

二、核心電氣規格

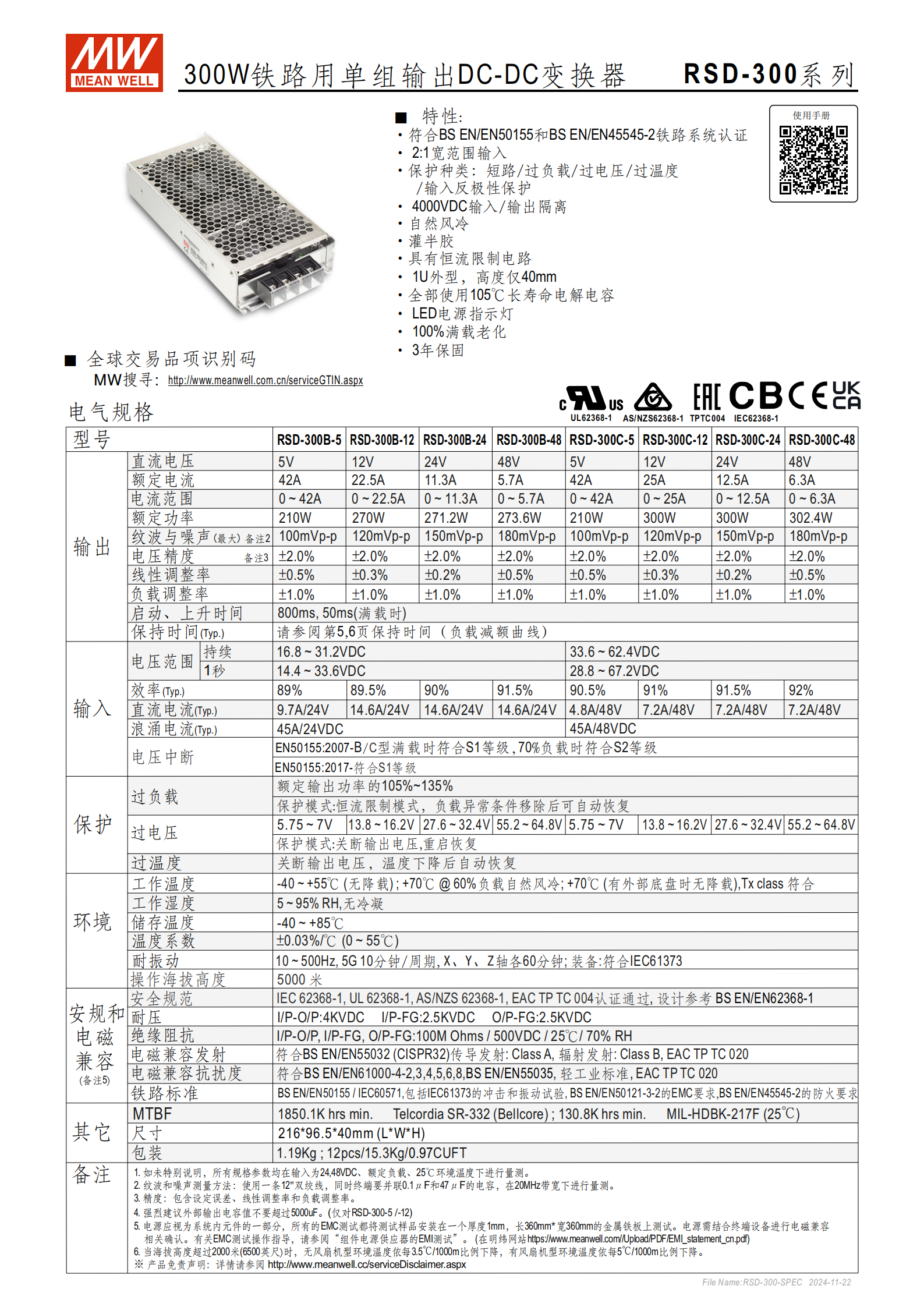

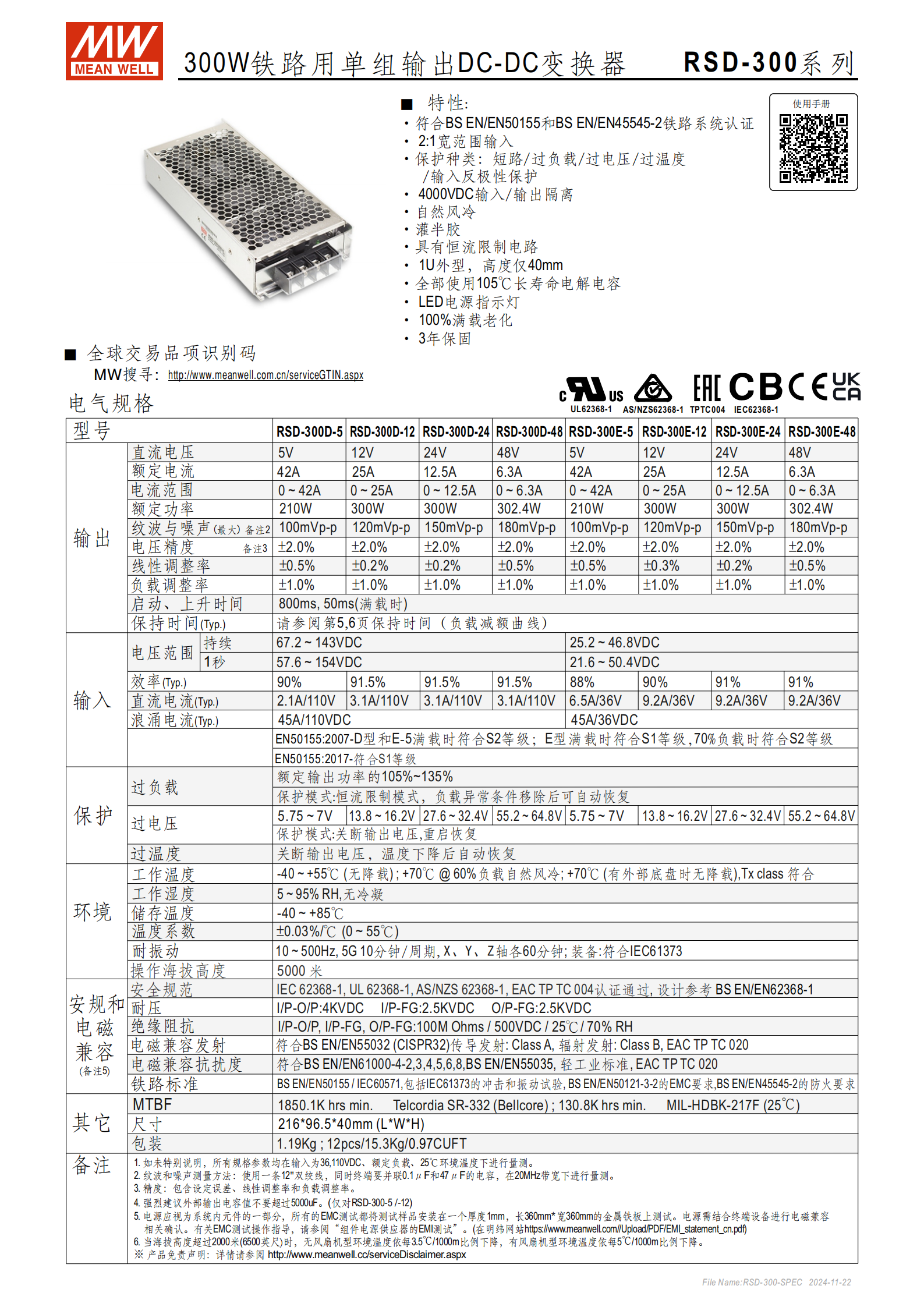

該系列分 B/C/D/E/F 多型號，輸出涵蓋5V/12V/24V/48V四種直流電壓，核心電氣參數如下表，未特別說明時測試條件為額定輸入、額定負載、25℃環境：

輸出電壓額定功率額定電流電流范圍紋波與噪聲 (Max)電壓精度線性調整率負載調整率典型效率
5V210W/300W42A/25A0~42A/0~25A100mVp-p±2.0%±0.5%±1.0%88%/90%
12V210W/300W42A/25A0~42A/0~25A120mVp-p±2.0%±0.2%/0.3%±1.0%90%/91%
24V300W/302.4W12.5A/6.3A0~12.5A/0~6.3A150mVp-p±2.0%±0.2%±1.0%91%/91.5%
48V300W/302.4W6.3A0~6.3A180mVp-p±2.0%±0.5%±1.0%91.5%

  1. 輸入特性：分 36V/72V/110V 等輸入段，±30% 額定輸入內可滿載工作，±40% 額定輸入內可承受 1 秒；浪涌電流由電阻 + MOSFET 抑制，啟動上升時間50ms（滿載），保持時間 Typ.1 秒；

  2. 溫度系數：±0.03%/℃（0~55℃），輸出電壓隨溫度變化??；

  3. 輸出限制：RSD-300-5/-12型號外部輸出電容建議不超過5000uF，輸出電壓調整為可選定制功能。

三、全維度保護功能

產品配備6 重保護功能，保護模式針對性設計，故障移除后多支持自動恢復，核心保護參數：

  1. 過負載保護：輸出功率達額定的105%~135% 時進入恒流限制模式，故障移除后自動恢復，禁止在過載區連續工作；

  2. 過電壓保護：輸出電壓達額定的115%~135% 時關斷輸出，需重啟電源恢復；

  3. 過溫度保護：內部晶體管溫度過高時關斷輸出，溫度下降后自動恢復；

  4. 短路保護：內置短路保護機制，故障移除后自動恢復；

  5. 輸入反極性保護：負極串聯場效應管，反接時場效應管開路，無輸出；

  6. 輸入欠壓保護：輸入電壓低于最低值時關斷輸出，電壓恢復后自動啟動。

四、環境適應能力

適配鐵路嚴苛的工作環境，溫濕度、振動、沖擊等指標均滿足鐵路標準，核心參數：

  1. 溫度范圍：儲存溫度 - 40~+85℃，工作溫度 - 40~+55℃（無降載），+70℃時可 60% 負載自然風冷，外加鐵板時 + 70℃可滿載工作；

  2. 濕度要求：5~95% RH（無冷凝），可通過 48 小時 90%~100% RH 濕熱循環測試；

  3. 耐振動 / 沖擊：10~500Hz、5G 振動（X/Y/Z 軸各 60 分鐘，10 分鐘 / 周期），符合IEC61373沖擊測試標準，可通過增加振動、30ms*18 次沖擊測試；

  4. 特殊環境：通過96 小時 35℃鹽霧測試（ST4 等級），-40℃低溫儲存、70℃/85℃干熱測試均無損壞；

  5. 降額要求：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按5℃/1000m下降。

五、電磁兼容（EMC）

產品 EMC 滿足鐵路及輕工業標準，測試有明確要求：

  1. 發射標準：符合BS EN/EN55032（CISPR32），傳導發射 Class A、輻射發射 Class B；

  2. 抗擾標準：符合BS EN/EN61000-4-2/3/4/5/6/8、BS EN/EN55035及輕工業標準；

  3. 測試要求：電源視為系統元件，EMC 測試需安裝在1mm 厚、360mm*360mm 金屬鐵板上，需結合終端設備確認 EMC 兼容性。

六、機械與安裝

  1. 尺寸與重量：單機尺寸 21696.540mm，凈重1.19Kg，12 臺整箱 15.3Kg，體積 0.97CUFT；

  2. 端子布局：輸入 3 引腳（1=V+、2=V-、3=FG），輸出引腳分規格（5V 為 1/2=-V、3/4=+V；12/24/48V 有專屬布局）；

  3. 保險絲：輸入正極串聯保險絲，不同型號適配 Conquer UDA-A（8A/10A/16A/20A）、Littelfuse 257（30A）等規格；

  4. 安裝要求：半灌膠設計，多種安裝方式熱性能一致；為滿足EN50155 Tx 等級，需將電源緊貼光滑鐵板中間安裝，可實現 70℃滿載工作；無鐵板時 55℃以上需按降額曲線降載輸出。

七、操作與連接方式

產品支持外部并聯和串聯操作，無內置相關電路，需外接元件實現：

  1. 并聯操作：僅可實現冗余功能（提升系統可靠性），不增加額定電流；需在每臺輸出正極加二極管（額定電流＞最大輸出電流，配散熱器），并聯后漏電流增加，需注意觸電風險；

  2. 串聯操作：可實現正負壓輸出或提升輸出電壓（電流不變）；因無內置反向阻斷二極管，每臺需外接阻流二極管，二極管額定電壓＞各臺輸出電壓之和。

八、鐵路專項測試與認證

  1. EN50155 等級：2017 版本全系列符合S1 等級；2007 版本 D/F/E-5 滿載符合S2 等級，B/C/E 滿載 S1 等級、70% 負載 S2 等級；

  2. 防火測試：符合EN45545-2標準，HL1/HL2/HL3危險等級下，氧指數、煙密度、煙毒性、灼熱絲、垂直燃燒等全項測試均 PASS；

  3. 鐵路專屬：符合 EN50121-3-2 鐵路 EMC 要求、IEC60571 鐵路設備標準。

關鍵問題

問題 1（產品適配性）：RSD-300 系列為何能適配鐵路系統的工作環境？核心適配性體現在哪些方面？

答案：該系列為鐵路專用設計，核心適配性體現在認證、環境、防護、電磁四大維度：1. 取得 BS EN/EN50155（鐵路電氣）、BS EN/EN45545-2（鐵路防火）專屬認證，符合 EN50121-3-2 鐵路 EMC 要求；2. 環境適應能力強，支持 - 40~+85℃儲存、-40~+55℃無降載工作，可承受 5G 振動、IEC61373 沖擊及鹽霧、濕熱等惡劣環境；3. 防護全面，具備輸入反極性、欠壓等 6 重保護，灌半膠設計提升抗振、防潮能力；4. EMC 滿足鐵路標準，傳導 / 輻射發射達標，抗擾能力強，適配鐵路電磁環境。

問題 2（使用操作）：RSD-300 系列進行并聯和串聯操作時，有哪些關鍵注意事項和技術要求？

答案：該系列無內置并串聯電路，需外接元件實現，核心要求：1. 并聯：僅用于冗余可靠性提升，不增加額定電流；輸出正極必須外接二極管（額定電流＞最大輸出電流，配散熱器），并聯后漏電流增加，需評估觸電風險并按需咨詢供應商；2. 串聯：可實現正負壓輸出或提升輸出電壓（電流不變）；每臺必須外接阻流二極管，二極管額定電壓需大于所有串聯機型輸出電壓之和，防止啟動時單機損壞。

問題 3（應用限制）：RSD-300 系列在實際使用中，有哪些核心的降載和使用限制要求？

答案：核心降載和使用限制有 4 點：1. 溫度降載：無外部鐵板時，55℃以上需降載，+70℃時僅能 60% 負載工作；外加鐵板可 70℃滿載工作；2. 海拔降載：海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降，有風扇機型按 5℃/1000m 下降；3. 輸出電容限制：RSD-300-5/-12 型號外部輸出電容嚴禁超過 5000uF；4. 過載限制：過負載保護為 105%-135% 恒流模式，禁止在過載區域連續工作，否則會導致過溫、壽命降低甚至設備損壞。
