全系列 9 個基礎型號
B 型（基準輸入 24VDC，輸入范圍 16.8~31.2VDC）
RSD-200B-12：輸出 12V/16.7A，額定功率 200.4W，紋波噪聲 120mVp-p
RSD-200B-24：輸出 24V/8.4A，額定功率 201.6W，紋波噪聲 150mVp-p
RSD-200B-48：輸出 48V/4.2A，額定功率 201.6W，紋波噪聲 180mVp-p
C 型（基準輸入 48VDC，輸入范圍 33.6~62.4VDC）
RSD-200C-12：輸出 12V/16.7A，額定功率 200.4W，紋波噪聲 120mVp-p
RSD-200C-24：輸出 24V/8.4A，額定功率 201.6W，紋波噪聲 150mVp-p
RSD-200C-48：輸出 48V/4.2A，額定功率 201.6W，紋波噪聲 180mVp-p
D 型（基準輸入 110VDC，輸入范圍 67.2~143VDC）
RSD-200D-12：輸出 12V/16.7A，額定功率 200.4W，紋波噪聲 120mVp-p
RSD-200D-24：輸出 24V/8.4A，額定功率 201.6W，紋波噪聲 150mVp-p
RSD-200D-48：輸出 48V/4.2A，額定功率 201.6W，紋波噪聲 180mVp-p
RSD-200 系列是明緯推出的200W 鐵路用單組輸出 DC-DC 變換器，符合BS EN/EN50155和BS EN/EN45545-2鐵路核心認證，具備2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離特性，擁有短路 / 過負載等多重保護及恒流限制電路，采用 1U（40mm 高）外型、自然風冷、灌半膠設計，全系列使用 105℃長壽命電解電容且 100% 滿載老化，提供 3 年保固；輸出有 12V/24V/48V 三種規格，分 B/C/D 型適配不同輸入電壓范圍，工作溫度達 - 40~+85℃，耐振動、高低溫等嚴苛環境，還支持外部并聯冗余、串聯升壓操作，MTBF 最低達 218.2K hrs（25℃），是適配鐵路系統的高可靠性電源產品。
一、產品核心定位與基礎特性
RSD-200 系列為200W 鐵路用單組輸出 DC-DC 變換器，是適配鐵路系統的專用電源產品，核心特性與基礎設計如下：
核心認證：符合BS EN/EN50155（鐵路電氣）、BS EN/EN45545-2（鐵路防火）認證，同時滿足 IEC61373 沖擊振動、EN50121-3-2 EMC 要求；

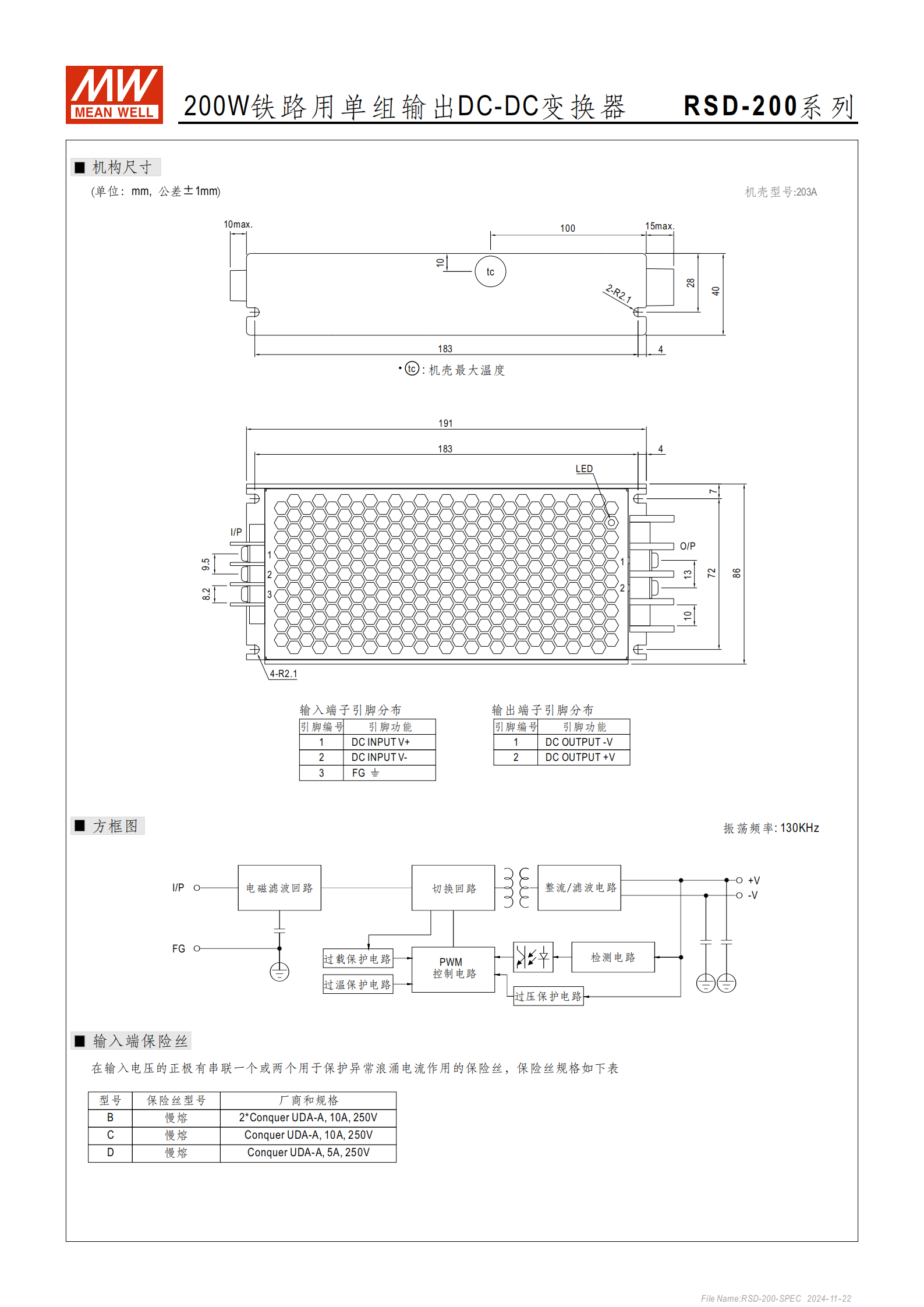

設計規格：1U 外型（高度 40mm），尺寸為1918640mm(LWH)，單臺重量0.94Kg，包裝為 12pcs/12.3Kg/0.73CUFT；
工藝與品控：采用自然風冷、灌半膠設計，全部使用105℃長壽命電解電容，出廠前100% 滿載老化，提供3 年保固；
基礎電氣：2:1 寬范圍輸入，4000VDC 輸入 / 輸出隔離，振蕩頻率130KHz，MTBF 最低為218.2K hrs（25℃，MIL-HDBK-217F）、2125.5K hrs（Telcordia SR-332）。

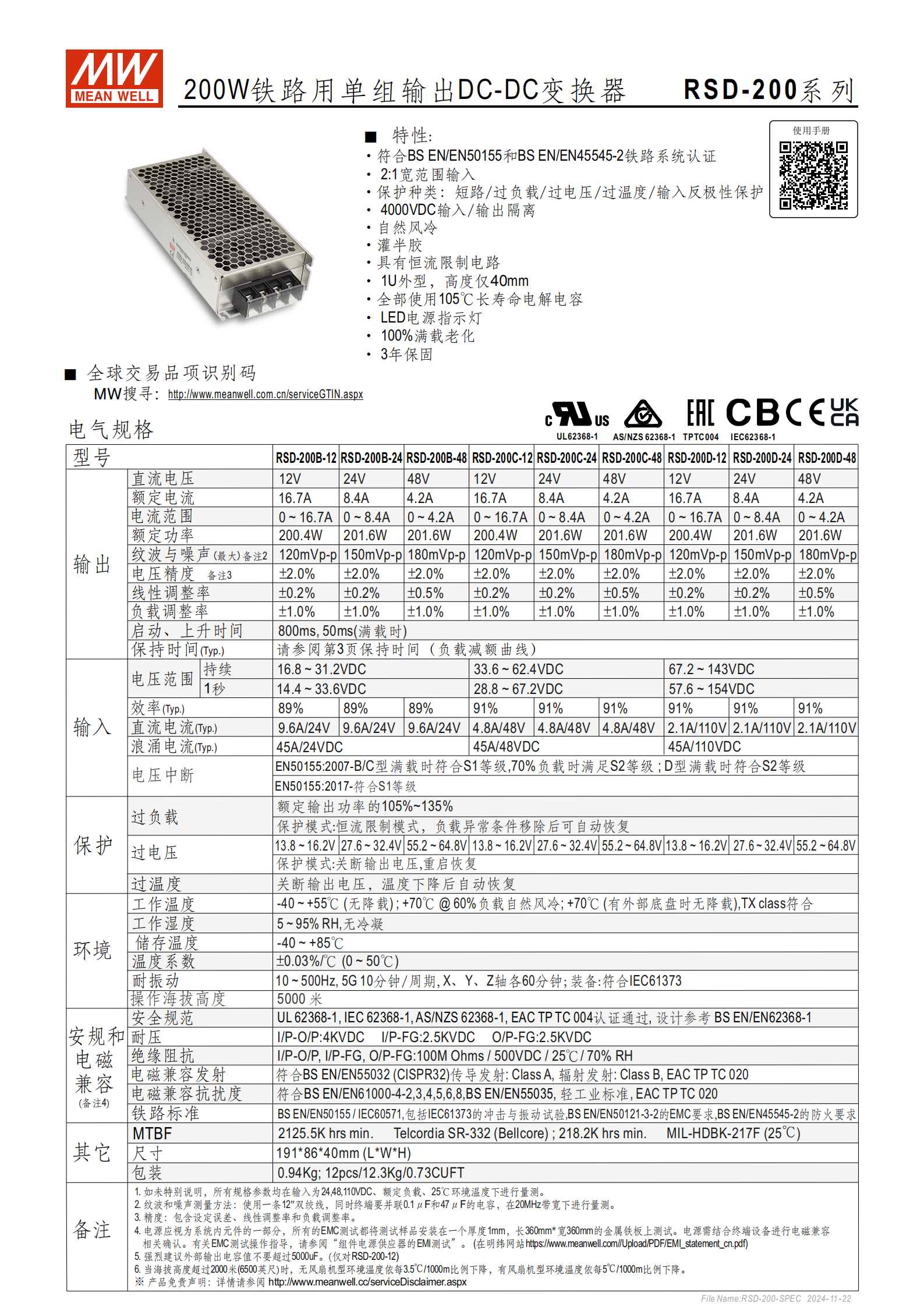

二、核心電氣規格（分型號 / 輸出）
該系列分B/C/D 型對應不同基準輸入電壓（24V/48V/110VDC），輸出為 12V/24V/48V 三種規格，關鍵電氣參數統一測試條件為：輸入 24/48/110VDC、額定負載、25℃，核心參數見下表：
| 輸出規格 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 線性調整率 | 負載調整率 | 典型效率 |
|---|---|---|---|---|---|---|---|
| 12V | 16.7A | 200.4W | 120mVp-p | ±2.0% | ±0.2% | ±1.0% | 89%-91% |
| 24V | 8.4A | 201.6W | 150mVp-p | ±2.0% | ±0.2% | ±1.0% | 89%-91% |
| 48V | 4.2A | 201.6W | 180mVp-p | ±2.0% | ±0.5% | ±1.0% | 89%-91% |
| 補充參數： |
啟動 & 上升時間：800ms，滿載時為50ms；
保持時間（Typ.）：持續 1 秒；
輸入范圍：B 型 16.8~31.2VDC、C 型 33.6~62.4VDC、D 型 67.2~143VDC，額定輸入 ±30% 可滿負載運行，±40% 可承受 1 秒；
浪涌電流：24VDC 為 45A、48VDC 為 4.8A、110VDC 為 2.1A（Typ.）。
三、全維度保護功能
產品配備6 重保護功能，保護機制各有不同，均為鐵路場景的高可靠性設計，具體如下：
輸入反極性保護：負極串聯場效應管，輸入反接時場效應管開路，電源無輸出；
過負載保護：負載達額定功率 105%~135% 時，進入恒流限制模式，異常移除后自動恢復，禁止過載連續工作；
過電壓保護：輸出電壓達額定值 115%~135% 時，關斷輸出，需重啟恢復；
過溫度保護：溫度傳感器檢測到高溫時關斷輸出，溫度下降后自動恢復；
輸入欠壓保護：輸入電壓降至最低值時關斷，電壓恢復至閾值后自動工作；
浪涌電流抑制：啟動時通過電阻抑制浪涌，啟動后電阻被場效應管旁路，降低電源損耗；
附加保護：內置輸入端保險絲，規格為B 型 2*Conquer UDA-A 10A 250V、C 型 Conquer UDA-A 10A 250V、D 型 Conquer UDA-A 5A 250V（均為慢熔）。
四、嚴苛環境適配特性
產品針對鐵路復雜環境設計，環境參數與測試均通過 EN50155 等鐵路標準，核心指標如下：
溫度相關
工作溫度：-40 ~ +85℃；無鐵板時 **-40~+55℃滿載 **，55~70℃需降載，加 1mm 鐵板后 70℃可滿載（滿足 TX 等級）；
儲存溫度：-40 ~ +85℃；
溫度系數：±0.03%/℃（0 ~ 50℃）；
海拔降額：超 2000 米時，無風扇機型3.5℃/1000m降環境溫度，有風扇機型5℃/1000m；
機械與環境耐受
耐振動：10 ~ 500Hz、5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘，符合 IEC61373；
工作濕度：5 ~ 95% RH，無冷凝；
操作海拔：5000 米；
環境測試：高低溫、濕熱、振動、沖擊、鹽霧等測試均通過 EN50155，防火測試在 EN45545-2 的 HL1/HL2/HL3 危險等級下，氧指數、煙密度、煙毒性等項目均通過。
五、安規與電磁兼容（EMC）
耐壓與絕緣
耐壓：I/P-O/P4KVDC，I/P-FG、O/P-FG2.5KVDC；
絕緣阻抗：100M Ohms / 500VDC / 25℃/ 70% RH（I/P-O/P、I/P-FG、O/P-FG）；
安全規范：通過UL 62368-1、IEC 62368-1、AS/NZS 62368-1等認證；
EMC 指標
發射：符合EN55032（CISPR32），傳導發射 Class A、輻射發射 Class B；
抗擾：符合EN61000-4-2/3/4/5/6/8等輕工業標準；
測試要求：需安裝在 1mm 厚、360*360mm 金屬鐵板上測試，需結合終端設備確認 EMC。
六、使用操作與安裝要求
安裝規范
無鐵板安裝：滿載最大環境溫度55℃，55~70℃需按降載曲線降額；
加鐵板安裝：需 1mm 厚金屬鐵板，緊貼安裝在鐵板中間，70℃可滿載（滿足 EN50155 Tx 等級）；
并聯與串聯操作（無內置電路，需外部設計）
并聯：外部加二極管實現冗余操作（僅提升可靠性，不增加額定電流），二極管額定電流大于最大輸出電流并配散熱器；
串聯：外部加阻流二極管實現升壓，二極管額定電壓大于各電源輸出電壓之和，防止啟動時單機損壞；
其他使用限制
僅RSD 200-12的外部輸出電容不超過 5000uF；
LED 指示燈：綠色為正常運轉，無信號為無電源或設備故障；
EN50155 等級：2017 版全系列符合 S1；2007 版 B/C 型滿載 S1、70% 負載 S2，D 型滿載 S2。
關鍵問題
問題 1（產品適配性）：RSD-200 系列在 EN50155 認證的電壓中斷等級上有何區分，不同型號如何適配鐵路場景的等級要求？
答案：EN50155:2017 版本中該系列全型號均符合S1 等級；EN50155:2007 版本中，B/C 型滿載時符合 S1 等級，需滿足 S2 等級則需降載至 70% 負載，D 型滿載時即可符合 S2 等級，可直接適配更高等級的鐵路電壓中斷要求。
問題 2（使用安裝）：RSD-200 系列在不同安裝條件下的工作溫度和負載限制有何不同，為何鐵板安裝是鐵路 TX 等級的必要條件？
答案：無鐵板安裝時，產品 **-40~+55℃可滿載運行 **，55~70℃需按降載曲線降額輸出；加裝 1mm 厚、360*360mm 金屬鐵板并緊貼安裝后，70℃可滿載運行，該條件是滿足EN50155 Tx 等級的核心要求，因鐵板可提升產品散熱效率，保證鐵路場景下高溫環境的滿負載穩定工作。
問題 3（保護與可靠性）：RSD-200 系列的過負載和過溫度保護機制有何差異，該設計為何適配鐵路的連續工作場景？
答案：過負載保護為恒流限制模式，當負載達額定功率 105%~135% 時觸發，異常負載移除后自動恢復，避免瞬間過載導致的電源損壞；過溫度保護為關斷輸出模式，高溫時直接切斷輸出，溫度降至臨界值后自動恢復，防止溫度持續過高造成電容、半導體等元件老化。兩種保護一為 “限流容錯”、一為 “斷載保芯”，搭配實現了鐵路場景中瞬間異常的自我適配和持續故障的硬件防護，同時均支持自動恢復，無需人工干預，適配鐵路設備無人值守、連續工作的需求。
