RSD-150 系列完整型號及核心參數
RSD-150 系列為明緯 150W 鐵路專用 DC-DC 轉換器，按輸入電壓范圍分B/C/D 三大類，每類匹配5V/12V/24V三種輸出電壓，共9 個基礎型號，所有型號尺寸、防護、安規標準統一，僅輸入電壓、部分電氣參數有差異，以下是全型號清單 + 核心區分參數（含官方標稱關鍵值）：
一、全型號清單
RSD-150B-5、RSD-150B-12、RSD-150B-24
RSD-150C-5、RSD-150C-12、RSD-150C-24
RSD-150D-5、RSD-150D-12、RSD-150D-24
二、核心型號區分參數（最關鍵差異）
| 型號分類 | 具體型號 | 額定輸出電壓 | 額定輸出電流 | 持續輸入電壓范圍（VDC） | 典型輸入電壓（VDC） | 保險絲規格（慢熔） | 典型效率 |
|---|---|---|---|---|---|---|---|
| B 型 | RSD-150B-5 | 5V | 30A | 14.4~33.6 | 24 | Conquer UDA-A 15A/250V | 89% |
| RSD-150B-12 | 12V | 12.5A | 14.4~33.6 | 24 | Conquer UDA-A 15A/250V | 90% | |
| RSD-150B-24 | 24V | 6.3A | 14.4~33.6 | 24 | Conquer UDA-A 15A/250V | 90% | |
| C 型 | RSD-150C-5 | 5V | 30A | 28.8~67.2 | 48 | Conquer UDA-A 10A/250V | 92% |
| RSD-150C-12 | 12V | 12.5A | 28.8~67.2 | 48 | Conquer UDA-A 10A/250V | 91% | |
| RSD-150C-24 | 24V | 6.3A | 28.8~67.2 | 48 | Conquer UDA-A 10A/250V | 90% | |
| D 型 | RSD-150D-5 | 5V | 30A | 57.6~154 | 110 | Conquer UDA-A 4A/250V | 92% |
| RSD-150D-12 | 12V | 12.5A | 57.6~154 | 110 | Conquer UDA-A 4A/250V | 91% | |
| RSD-150D-24 | 24V | 6.3A | 57.6~154 | 110 | Conquer UDA-A 4A/250V | 90% |
三、全型號通用參數（無差異）
所有 9 個型號均共享以下核心規格，適配鐵路場景統一要求：
額定功率：5V/12V 為 150W，24V 為 151.2W（近似 150W）；
紋波噪聲：5V≤100mVp-p、12V≤120mVp-p、24V≤150mVp-p；
隔離電壓：輸入 / 輸出 4000VDC，輸入 / 機殼 / 輸出 / 機殼均 2500VDC；
尺寸重量：1897736mm（LWH），單機 0.8Kg；
工作溫度：-40~+55℃無降載，+70℃@60% 負載（自然風冷），+70℃無降載（配外部鐵板）；
保護功能：短路 / 過載 / 過壓 / 過溫 / 輸入反極性保護（全型號保護機制一致）；
安規認證：EN50155、EN45545-2、IEC62368-1、UL62368-1 等；
物理特性：1U 外型、灌半膠、自然風冷、105℃長壽命電解電容；
保固：3 年質保，100% 滿載老化測試。
四、型號選型核心原則
按現場輸入電源電壓選擇 B/C/D 分類，再按設備所需電壓匹配 5/12/24V，核心對應關系：
B 型：適配24VDC鐵路輸入電源（如鐵路車輛低壓 24V 系統）；
C 型：適配48VDC鐵路輸入電源（中壓 48V 鐵路設備）；
D 型：適配110VDC鐵路輸入電源（鐵路系統主流高壓 110V 供電）。
例：鐵路 110V 供電場景，設備需 24V 供電→選RSD-150D-24；24V 供電場景，設備需 5V 供電→選RSD-150B-5。

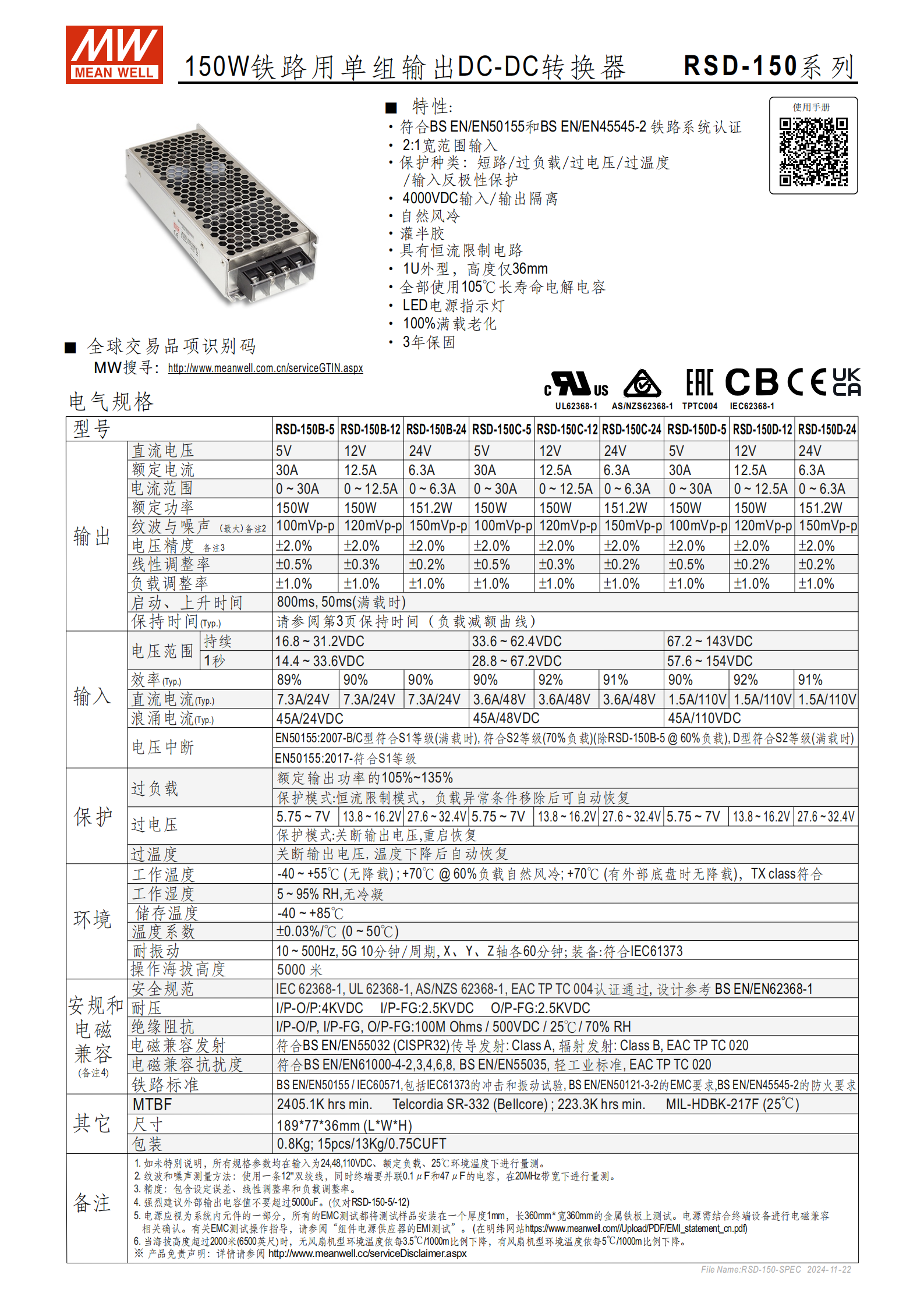

RSD-150 系列是明緯推出的150W 鐵路用單組輸出 DC-DC 轉換器，核心符合BS EN/EN50155和BS EN/EN45545-2鐵路認證，具備2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離特性，擁有短路 / 過負載等多重保護且支持自然風冷，采用 1U（36mm 高）外型并灌半膠，全系列使用 105℃長壽命電解電容，經 100% 滿載老化測試提供 3 年保固；輸出涵蓋 5V/12V/24V 三種規格，分 B/C/D 三類型號，工作溫度 **-40~+55℃無降載 **，MTBF 達2405.1K hrs（Telcordia SR-332），支持串并聯冗余操作，滿足鐵路系統的電磁兼容、抗振動沖擊、防火等嚴苛環境要求。
RSD-150 系列為明緯研發的150W 鐵路專用單組輸出 DC-DC 轉換器，是鐵路系統配套的電源器件，核心特性如下：
權威認證：符合BS EN/EN50155（鐵路電氣）、BS EN/EN45545-2（鐵路防火）認證，滿足鐵路行業嚴苛標準；
電氣設計：2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離，內置恒流限制電路；
保護體系：全維度保護，含短路、過負載、過電壓、過溫度、輸入反極性保護；
結構與散熱：1U 外型（尺寸 1897736mm，公差 ±1mm），高度僅 36mm，采用自然風冷、灌半膠工藝；
元件與測試：全部使用105℃長壽命電解電容，經100% 滿載老化測試，提供3 年保固；
輔助功能：配備 LED 電源指示燈，綠色為正常工作，無信號為無電源 / 故障。
二、核心電氣規格
該系列分B/C/D 三類型號，輸出涵蓋5V、12V、24V三種直流電壓規格，核心電氣參數統一且有細分，關鍵數據如下表：
| 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|
| 5V | 30A | 150W | 100mVp-p | ±0.2%~±2.0% | 89%~92% |
| 12V | 12.5A | 150W | 120mVp-p | ±0.2%~±2.0% | 90%~92% |
| 24V | 6.3A | 151.2W | 150mVp-p | ±2.0% | 90% |
| 補充輸入?yún)?shù)： |
輸入電壓范圍：B/C/D 型各有細分，整體支持 **±30% 額定輸入電壓滿負荷運行 **，±40% 額定輸入電壓承受 1 秒；
直流輸入電流：24V 輸入為 7.3A、48V 輸入為 3.6A、110V 輸入為 1.5A（典型值）；
浪涌電流：24VDC/48VDC/110VDC 均為 45A（典型值）；
其他電氣指標：線性 / 負載調整率均為 **±1.0%，啟動 / 上升時間為 800ms/50ms（滿載），溫度系數±0.03%/℃（0~50℃）**。
三、全維度保護功能
產品內置多重保護電路，保護機制與觸發條件明確，具體如下：
輸入反極性保護：負極串聯場效應管，電壓反接時 MOSFET 開路，無輸出以保護設備；
輸入欠壓保護：輸入電壓降至最低值時，控制 IC 關斷輸出，電壓回升后自動恢復；
過負載保護：輸出功率達額定的 105%~135% 時觸發，采用恒流限制模式，故障移除后自動恢復；
過電壓保護：觸發電壓為 5.75~7V（5V 輸出）、13.8~16.2V（12V 輸出）、27.6~32.4V（24V 輸出），觸發后關斷輸出，需重啟恢復；
過溫度保護：內部傳感器檢測到晶體管超溫時關斷輸出，溫度下降后自動恢復；
浪涌電流抑制：?jiǎn)?dòng)時由電阻抑制，啟動完成后 MOSFET 繞過電阻，降低功耗。
四、環境適應性與測試
產品專為鐵路復雜環境設計，環境參數與測試均達行業高標準，核心內容：
基礎環境參數
工作溫度：-40~+55℃（無降載）；+70℃@60% 負載（自然風冷）；+70℃無降載（配備外部底盤），符合 TX class；
儲存溫度：-40~+85℃；工作濕度：5~95% RH，無冷凝；
操作海拔：5000 米，海拔超 2000 米時，無風扇機型按3.5℃/1000m比例降溫，有風扇機型按5℃/1000m降溫；
耐振動：10~500Hz、5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘，符合IEC61373。
環境測試結果：所有測試均PASS，涵蓋低溫 / 干熱 / 交變濕熱測試（符合 EN50155、EN60068）、振動 / 沖擊 / 增強振動測試（符合 EN50155、IEC61373）、鹽霧測試（Class ST4，96hrs）。
防火測試：符合EN45545-2，在 HL1/HL2/HL3 危險等級下，氧指數、煙密度、煙毒性、灼熱絲、垂直燃燒等測試均通過。
五、安規、電磁兼容與壽命
安全規范：通過IEC62368-1、UL62368-1、AS/NZS62368-1、EAC TP TC 004認證；
電磁兼容（EMC）
發射：符合EN55032（CISPR32），傳導發射 Class A、輻射發射 Class B；
抗擾度：符合BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035，滿足輕工業標準與 EAC TP TC 020；
耐壓與絕緣：I/P-O/P4KVDC、I/P-FG/O/P-FG2.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH；
壽命（MTBF）：2405.1K hrs（最小值，Telcordia SR-332 標準）；223.3K hrs（最小值，MIL-HDBK-217F 標準，25℃）。

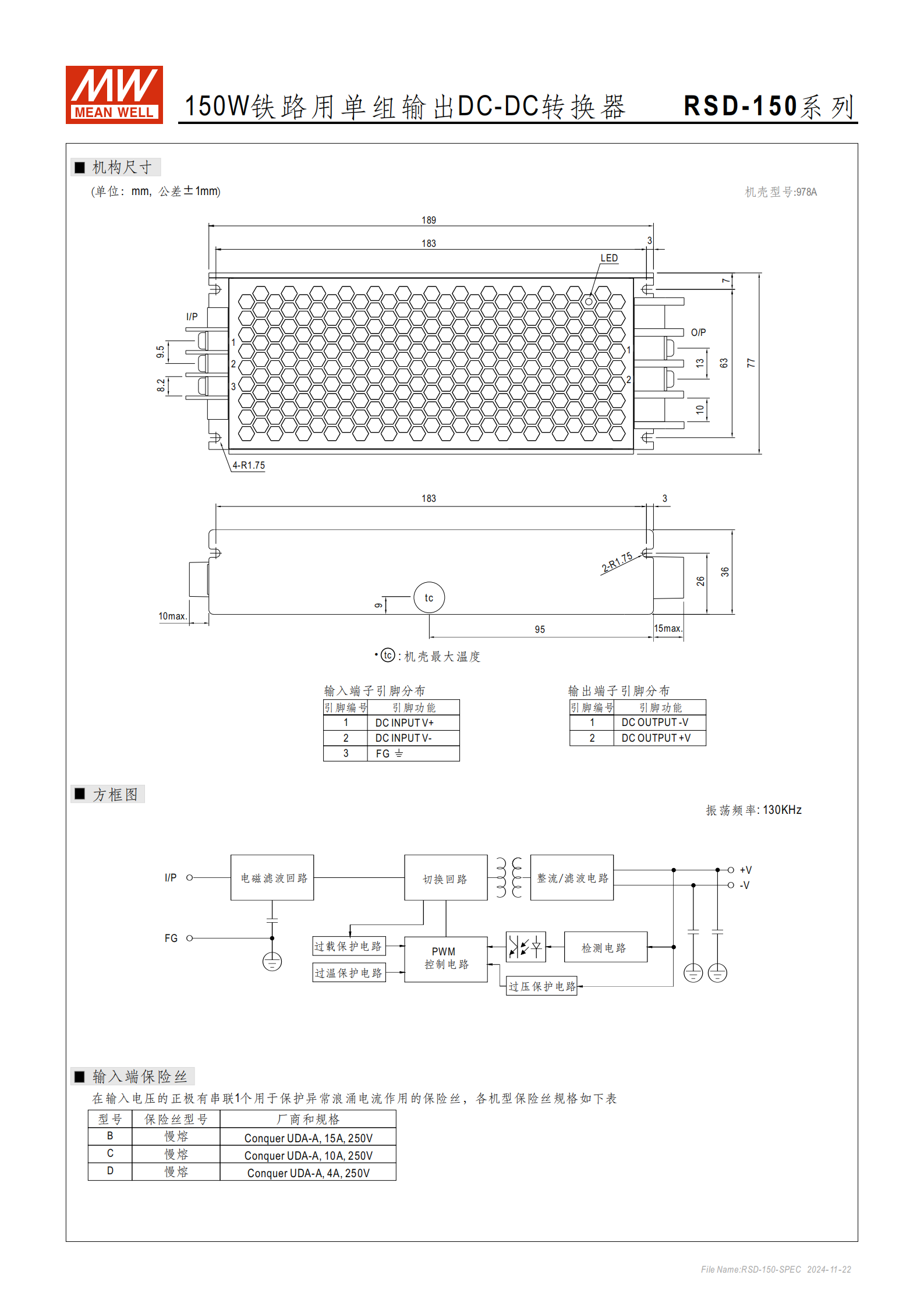

六、物理與配件參數
| 項目 | 規格參數 |
|---|---|
| 尺寸 | 1897736mm（LWH），機殼型號 978A，公差 ±1mm |
| 重量 | 單機 0.8Kg；整箱 15pcs/13Kg/0.75CUFT |
| 保險絲 | B 型：Conquer UDA-A 15A/250V 慢熔；C 型：10A/250V 慢熔；D 型：4A/250V 慢熔 |
| 輸入端子 | 1 腳 DC INPUT V+、2 腳 DC INPUT V-、3 腳 FG |
| 輸出端子 | 1 腳 DC OUTPUT-V、2 腳 DC OUTPUT +V |
| 振蕩頻率 | 130KHz |
七、操作與安裝要求
保持時間與電壓中斷：符合EN50155:2007，D 型滿載符合 S2 等級，B/C 型滿載符合 S1 等級、70% 負載（RSD-150B-5 為 60%）符合 S2 等級；EN50155:2017全系列滿載符合 S1 等級；
串并聯操作
并聯：無內置并聯電路，需外部電路實現冗余操作（不增加額定電流），輸出正極需加二極管并配散熱器，漏電流會增加，需注意觸電風險；
串聯：可實現正負壓輸出或提升輸出電壓（電流不變），因無內置反向阻斷二極管，需外接阻流二極管防止單機損壞；
安裝與降載
無外部鐵板：+55℃可滿載運行，55~70℃需按降額曲線降載輸出；
配備外部鐵板：+70℃可滿載運行，符合 EN50155 Tx 等級要求，鐵板需光滑且電源緊貼安裝在中間；
其他注意：RSD-150-5/-12 外部輸出電容不超過5000uF；EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備確認。
關鍵問題
問題 1（產品適配性）：RSD-150 系列不同型號在鐵路電壓中斷標準（EN50155）中的適配性有何差異？
答案：該系列符合 EN50155:2007 和 EN50155:2017 兩個版本的電壓中斷標準；其中EN50155:2017全系列（B/C/D）滿載狀態下均符合 S1 等級；EN50155:2007中，D 型滿載符合 S2 等級，B/C 型滿載僅符合 S1 等級，需降載至 70% 負載（RSD-150B-5 為 60% 負載）才能達到 S2 等級。
問題 2（環境與安裝）：RSD-150 系列要實現 + 70℃滿載運行，需滿足什么安裝條件？若無額外安裝，高溫環境下該如何運行？
答案：要實現 + 70℃滿載運行，需為產品配備外部金屬底盤（鐵板），且鐵板表面需光滑，產品需緊貼安裝在鐵板中間，此安裝方式下符合 EN50155 Tx 等級要求；若無額外鐵板安裝，產品僅能在 **-40~+55℃無降載運行 **，55~70℃區間需按照官方降額曲線進行降載輸出，自然風冷下該溫度段僅能 60% 負載運行。
問題 3（保護與恢復）：RSD-150 系列過負載、過電壓、過溫度三種核心保護的觸發條件和恢復方式有何不同？
答案：1. 過負載保護：觸發條件為輸出功率達額定的 105%~135%，恢復方式為恒流限制模式，故障條件移除后自動恢復，無需人工操作；2. 過電壓保護：觸發電壓按輸出分 5.75~7V（5V）、13.8~16.2V（12V）、27.6~32.4V（24V），恢復方式為關斷輸出，需人工重啟電源才能恢復；3. 過溫度保護：觸發條件為內部傳感器檢測到晶體管超溫，恢復方式為關斷輸出，待設備溫度自然下降后自動恢復，無需人工干預。
