RSD-150 系列完整型號及核心參數

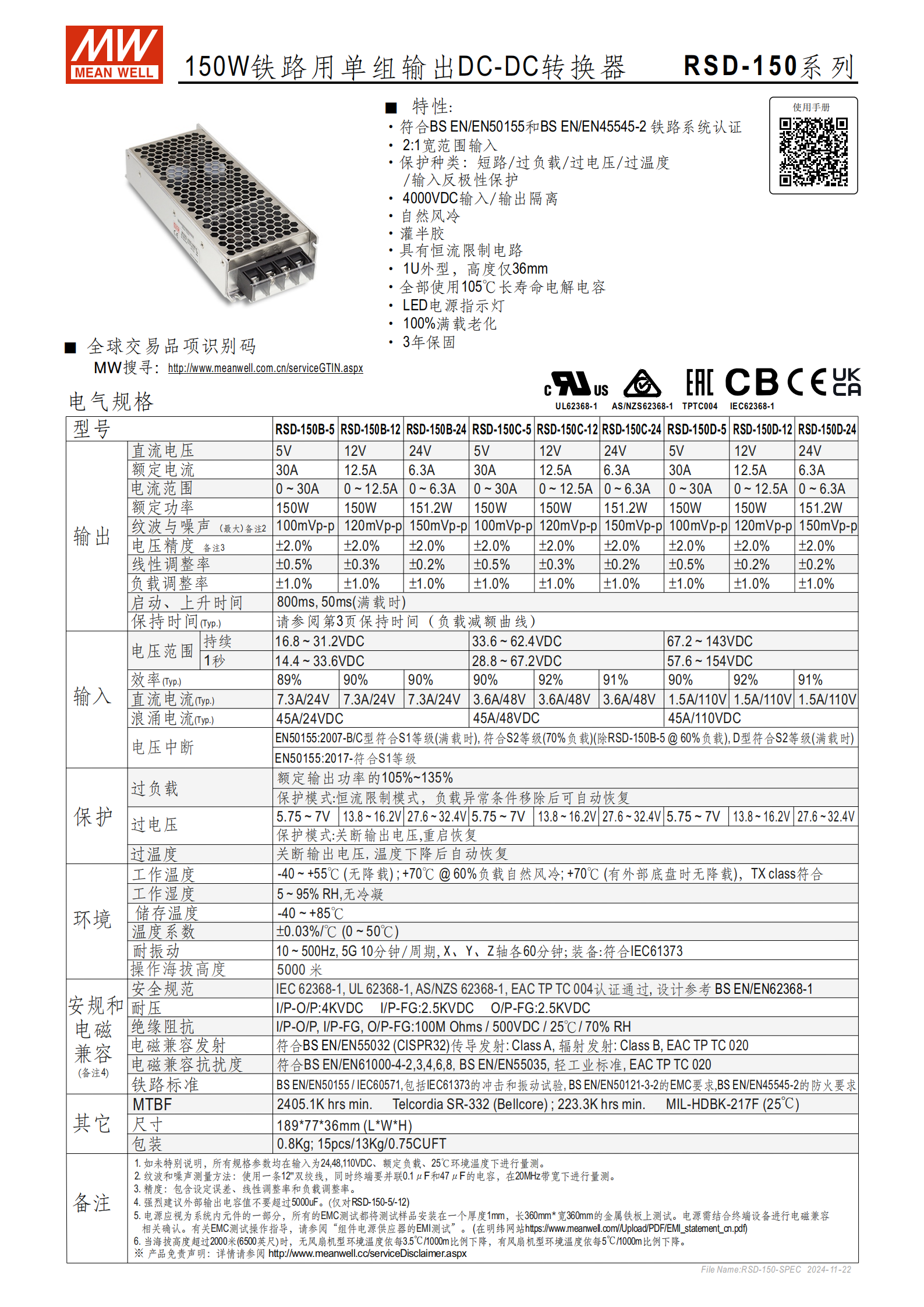

RSD-150 系列為明緯 150W 鐵路專用 DC-DC 轉換器，按輸入電壓范圍分B/C/D 三大類，每類匹配5V/12V/24V三種輸出電壓，共9 個基礎型號，所有型號尺寸、防護、安規標準統一，僅輸入電壓、部分電氣參數有差異，以下是全型號清單 + 核心區分參數（含官方標稱關鍵值）：

一、全型號清單

1. RSD-150B-5、RSD-150B-12、RSD-150B-24

2. RSD-150C-5、RSD-150C-12、RSD-150C-24

3. RSD-150D-5、RSD-150D-12、RSD-150D-24

二、核心型號區分參數（最關鍵差異）

三、全型號通用參數（無差異）

所有 9 個型號均共享以下核心規格，適配鐵路場景統一要求：

1. 額定功率：5V/12V 為 150W，24V 為 151.2W（近似 150W）；

2. 紋波噪聲：5V≤100mVp-p、12V≤120mVp-p、24V≤150mVp-p；

3. 隔離電壓：輸入 / 輸出 4000VDC，輸入 / 機殼 / 輸出 / 機殼均 2500VDC；

4. 尺寸重量：1897736mm（LWH），單機 0.8Kg；

5. 工作溫度：-40~+55℃無降載，+70℃@60% 負載（自然風冷），+70℃無降載（配外部鐵板）；

6. 保護功能：短路 / 過載 / 過壓 / 過溫 / 輸入反極性保護（全型號保護機制一致）；

7. 安規認證：EN50155、EN45545-2、IEC62368-1、UL62368-1 等；

8. 物理特性：1U 外型、灌半膠、自然風冷、105℃長壽命電解電容；

9. 保固：3 年質保，100% 滿載老化測試。

四、型號選型核心原則

按現場輸入電源電壓選擇 B/C/D 分類，再按設備所需電壓匹配 5/12/24V，核心對應關系：

• B 型：適配24VDC鐵路輸入電源（如鐵路車輛低壓 24V 系統）；

• C 型：適配48VDC鐵路輸入電源（中壓 48V 鐵路設備）；

• D 型：適配110VDC鐵路輸入電源（鐵路系統主流高壓 110V 供電）。

例：鐵路 110V 供電場景，設備需 24V 供電→選RSD-150D-24；24V 供電場景，設備需 5V 供電→選RSD-150B-5。

RSD-150 系列是明緯推出的150W 鐵路用單組輸出 DC-DC 轉換器，核心符合BS EN/EN50155和BS EN/EN45545-2鐵路認證，具備2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離特性，擁有短路 / 過負載等多重保護且支持自然風冷，采用 1U（36mm 高）外型并灌半膠，全系列使用 105℃長壽命電解電容，經 100% 滿載老化測試提供 3 年保固；輸出涵蓋 5V/12V/24V 三種規格，分 B/C/D 三類型號，工作溫度 **-40~+55℃無降載 **，MTBF 達2405.1K hrs（Telcordia SR-332），支持串并聯冗余操作，滿足鐵路系統的電磁兼容、抗振動沖擊、防火等嚴苛環境要求。

RSD-150 系列為明緯研發的150W 鐵路專用單組輸出 DC-DC 轉換器，是鐵路系統配套的電源器件，核心特性如下：

1. 權威認證：符合BS EN/EN50155（鐵路電氣）、BS EN/EN45545-2（鐵路防火）認證，滿足鐵路行業嚴苛標準；

2. 電氣設計：2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離，內置恒流限制電路；

3. 保護體系：全維度保護，含短路、過負載、過電壓、過溫度、輸入反極性保護；

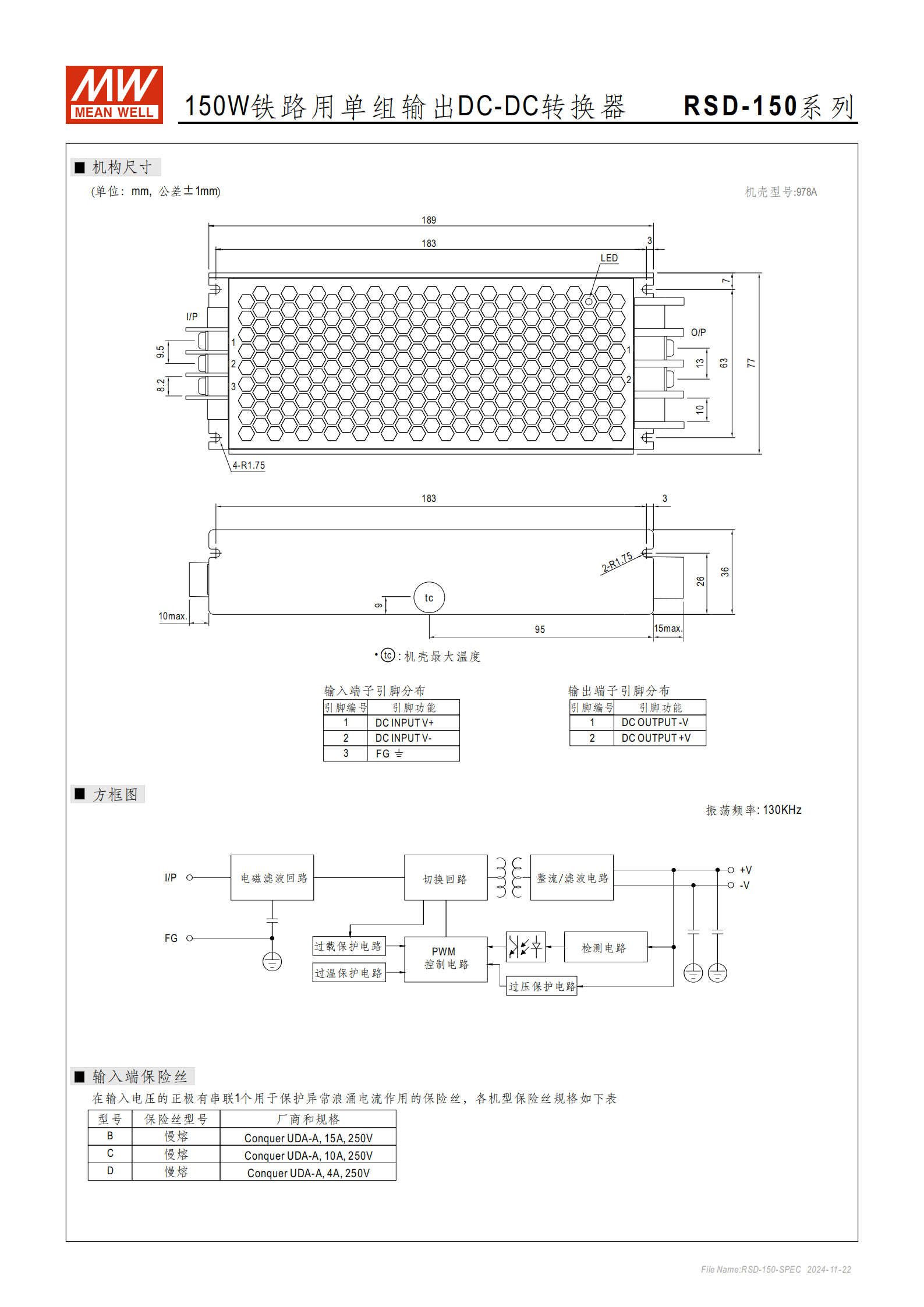

4. 結構與散熱：1U 外型（尺寸 1897736mm，公差 ±1mm），高度僅 36mm，采用自然風冷、灌半膠工藝；

5. 元件與測試：全部使用105℃長壽命電解電容，經100% 滿載老化測試，提供3 年保固；

6. 輔助功能：配備 LED 電源指示燈，綠色為正常工作，無信號為無電源 / 故障。

二、核心電氣規格

該系列分B/C/D 三類型號，輸出涵蓋5V、12V、24V三種直流電壓規格，核心電氣參數統一且有細分，關鍵數據如下表：

1. 輸入電壓范圍：B/C/D 型各有細分，整體支持 **±30% 額定輸入電壓滿負荷運行 **，±40% 額定輸入電壓承受 1 秒；

2. 直流輸入電流：24V 輸入為 7.3A、48V 輸入為 3.6A、110V 輸入為 1.5A（典型值）；

3. 浪涌電流：24VDC/48VDC/110VDC 均為 45A（典型值）；

4. 其他電氣指標：線性 / 負載調整率均為 **±1.0%，啟動 / 上升時間為 800ms/50ms（滿載），溫度系數±0.03%/℃（0~50℃）**。

三、全維度保護功能

產品內置多重保護電路，保護機制與觸發條件明確，具體如下：

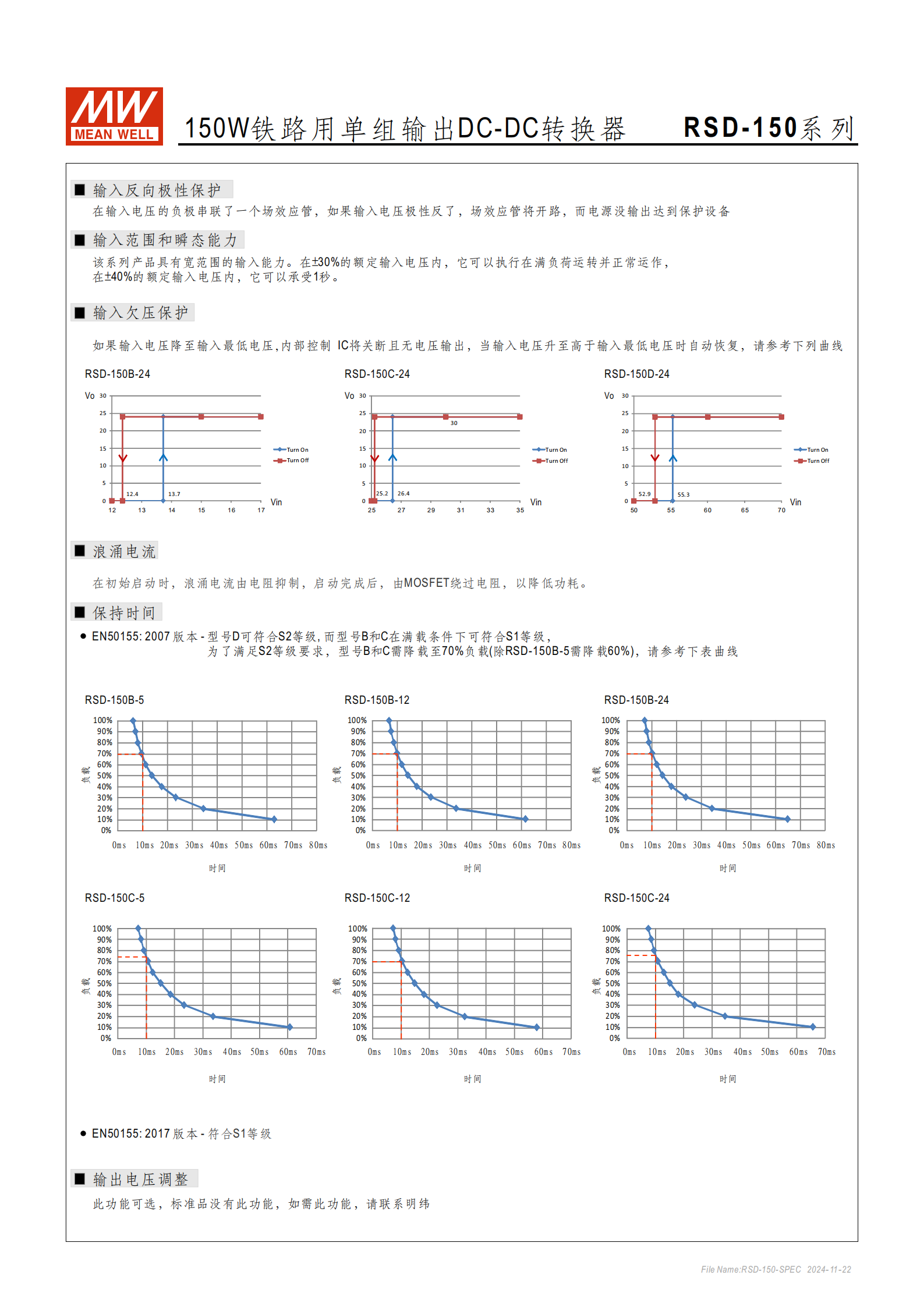

1. 輸入反極性保護：負極串聯場效應管，電壓反接時 MOSFET 開路，無輸出以保護設備；

2. 輸入欠壓保護：輸入電壓降至最低值時，控制 IC 關斷輸出，電壓回升后自動恢復；

3. 過負載保護：輸出功率達額定的 105%~135% 時觸發，采用恒流限制模式，故障移除后自動恢復；

4. 過電壓保護：觸發電壓為 5.75~7V（5V 輸出）、13.8~16.2V（12V 輸出）、27.6~32.4V（24V 輸出），觸發后關斷輸出，需重啟恢復；

5. 過溫度保護：內部傳感器檢測到晶體管超溫時關斷輸出，溫度下降后自動恢復；

6. 浪涌電流抑制：啟動時由電阻抑制，啟動完成后 MOSFET 繞過電阻，降低功耗。

四、環境適應性與測試

產品專為鐵路復雜環境設計，環境參數與測試均達行業高標準，核心內容：

1. 基礎環境參數

• 工作溫度：-40~+55℃（無降載）；+70℃@60% 負載（自然風冷）；+70℃無降載（配備外部底盤），符合 TX class；

• 儲存溫度：-40~+85℃；工作濕度：5~95% RH，無冷凝；

• 操作海拔：5000 米，海拔超 2000 米時，無風扇機型按3.5℃/1000m比例降溫，有風扇機型按5℃/1000m降溫；

• 耐振動：10~500Hz、5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘，符合IEC61373。

2. 環境測試結果：所有測試均PASS，涵蓋低溫 / 干熱 / 交變濕熱測試（符合 EN50155、EN60068）、振動 / 沖擊 / 增強振動測試（符合 EN50155、IEC61373）、鹽霧測試（Class ST4，96hrs）。

3. 防火測試：符合EN45545-2，在 HL1/HL2/HL3 危險等級下，氧指數、煙密度、煙毒性、灼熱絲、垂直燃燒等測試均通過。

五、安規、電磁兼容與壽命

1. 安全規范：通過IEC62368-1、UL62368-1、AS/NZS62368-1、EAC TP TC 004認證；

2. 電磁兼容（EMC）

• 發射：符合EN55032（CISPR32），傳導發射 Class A、輻射發射 Class B；

• 抗擾度：符合BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035，滿足輕工業標準與 EAC TP TC 020；

• 耐壓與絕緣：I/P-O/P4KVDC、I/P-FG/O/P-FG2.5KVDC；絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH；

3. 壽命（MTBF）：2405.1K hrs（最小值，Telcordia SR-332 標準）；223.3K hrs（最小值，MIL-HDBK-217F 標準，25℃）。

六、物理與配件參數

七、操作與安裝要求

1. 保持時間與電壓中斷：符合EN50155:2007，D 型滿載符合 S2 等級，B/C 型滿載符合 S1 等級、70% 負載（RSD-150B-5 為 60%）符合 S2 等級；EN50155:2017全系列滿載符合 S1 等級；

2. 串并聯操作

• 并聯：無內置并聯電路，需外部電路實現冗余操作（不增加額定電流），輸出正極需加二極管并配散熱器，漏電流會增加，需注意觸電風險；

• 串聯：可實現正負壓輸出或提升輸出電壓（電流不變），因無內置反向阻斷二極管，需外接阻流二極管防止單機損壞；

3. 安裝與降載

• 無外部鐵板：+55℃可滿載運行，55~70℃需按降額曲線降載輸出；

• 配備外部鐵板：+70℃可滿載運行，符合 EN50155 Tx 等級要求，鐵板需光滑且電源緊貼安裝在中間；

4. 其他注意：RSD-150-5/-12 外部輸出電容不超過5000uF；EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，且需結合終端設備確認。

關鍵問題

問題 1（產品適配性）：RSD-150 系列不同型號在鐵路電壓中斷標準（EN50155）中的適配性有何差異？

答案：該系列符合 EN50155:2007 和 EN50155:2017 兩個版本的電壓中斷標準；其中EN50155:2017全系列（B/C/D）滿載狀態下均符合 S1 等級；EN50155:2007中，D 型滿載符合 S2 等級，B/C 型滿載僅符合 S1 等級，需降載至 70% 負載（RSD-150B-5 為 60% 負載）才能達到 S2 等級。

問題 2（環境與安裝）：RSD-150 系列要實現 + 70℃滿載運行，需滿足什么安裝條件？若無額外安裝，高溫環境下該如何運行？

答案：要實現 + 70℃滿載運行，需為產品配備外部金屬底盤（鐵板），且鐵板表面需光滑，產品需緊貼安裝在鐵板中間，此安裝方式下符合 EN50155 Tx 等級要求；若無額外鐵板安裝，產品僅能在 **-40~+55℃無降載運行 **，55~70℃區間需按照官方降額曲線進行降載輸出，自然風冷下該溫度段僅能 60% 負載運行。

問題 3（保護與恢復）：RSD-150 系列過負載、過電壓、過溫度三種核心保護的觸發條件和恢復方式有何不同？

答案：1. 過負載保護：觸發條件為輸出功率達額定的 105%~135%，恢復方式為恒流限制模式，故障條件移除后自動恢復，無需人工操作；2. 過電壓保護：觸發電壓按輸出分 5.75~7V（5V）、13.8~16.2V（12V）、27.6~32.4V（24V），恢復方式為關斷輸出，需人工重啟電源才能恢復；3. 過溫度保護：觸發條件為內部傳感器檢測到晶體管超溫，恢復方式為關斷輸出，待設備溫度自然下降后自動恢復，無需人工干預。
