SD-100 系列 DC-DC 轉換器完整型號及核心參數
該系列分B、C、D 三大類，每類均有5V、12V、24V三種輸出電壓規格，共 9 個基礎型號，核心區分在于輸入適配、保險絲規格及效率，全系列輸出功率均為 100W 級，機身尺寸、保護功能、認證標準完全一致，具體型號及核心參數如下：
| 型號 | 輸出電壓 | 額定輸出電流 | 典型效率 | 保險絲規格（慢熔） | 核心輸入特征 |
|---|---|---|---|---|---|
| RSD-100B-5 | 5V | 20A | 88% | Conquer UDA-A 10A/250V | 2:1 寬輸入，適配常規鐵路低壓 |
| RSD-100B-12 | 12V | 8.4A | 88% | Conquer UDA-A 10A/250V | 2:1 寬輸入，適配常規鐵路低壓 |
| RSD-100B-24 | 24V | 4.2A | 88% | Conquer UDA-A 10A/250V | 2:1 寬輸入，適配常規鐵路低壓 |
| RSD-100C-5 | 5V | 20A | 89% | Conquer UDA-A 5A/250V | 2:1 寬輸入，輸入適配范圍升級 |
| RSD-100C-12 | 12V | 8.4A | 89% | Conquer UDA-A 5A/250V | 2:1 寬輸入，輸入適配范圍升級 |
| RSD-100C-24 | 24V | 4.2A | 89% | Conquer UDA-A 5A/250V | 2:1 寬輸入，輸入適配范圍升級 |
| RSD-100D-5 | 5V | 20A | 91% | Conquer UDA-A 3.15A/250V | 寬輸入57.6~154VDC |
| RSD-100D-12 | 12V | 8.4A | 91% | Conquer UDA-A 3.15A/250V | 寬輸入57.6~154VDC |
| RSD-100D-24 | 24V | 4.2A | 90% | Conquer UDA-A 3.15A/250V | 寬輸入57.6~154VDC |
各型號核心選型差異
RSD-100B：基礎款，效率 88%，保險絲規格最大（10A），適配鐵路常規低壓場景，成本適配性高；
RSD-100C：進階款，效率提升至 89%，保險絲規格 5A，輸入適配范圍更優，適配對功耗有輕微要求的鐵路場景；
RSD-100D：高端款，效率 90%-91%，輸入電壓范圍明確為57.6~154VDC，保險絲規格 3.15A，直接符合 EN50155 S2 保持時間等級，是高壓鐵路場景的優選型號（B/C 類需降載至 70% 才能滿足 S2 等級）。
通用參數（全型號一致）
紋波與噪聲：≤150mVp-p（5V 款 100mVp-p，12V 款 120mVp-p，24V 款 150mVp-p）；
電壓精度：±2.0%；
工作溫度：-40~+85℃；
隔離耐壓：輸入 / 輸出 4000VDC，輸入 / 機殼、輸出 / 機殼 2500VDC；
機身尺寸：1616836mm（LWH），1U 高度。
RSD-100 系列是明緯推出的100W 鐵路用單組輸出 DC-DC 轉換器，核心符合BS EN/EN50155和BS EN/EN45545-2鐵路核心認證，具備2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離特性，擁有短路 / 過負載 / 過電壓 / 輸入反極性等多重保護，采用1U 外型（36mm 高）、自然風冷、灌半膠設計，全系列使用105℃長壽命電解電容并經過100% 滿載老化，提供3 年保固；分 B/C/D 三類型號，輸出 5/12/24V 規格，工作溫度達 **-40~+85℃**，滿足鐵路場景的沖擊、振動、防火、電磁兼容等嚴苛要求，支持外部電路實現串并聯冗余操作，且有明確的降額運行、保護恢復及安裝規范。
RSD-100 系列為明緯研發的100W 鐵路專用單組輸出 DC-DC 轉換器，是滿足鐵路工業嚴苛要求的電源產品，核心特性與品控要求如下：
認證齊全：符合BS EN/EN50155（鐵路電氣）、BS EN/EN45545-2（鐵路防火）核心認證，同時滿足 IEC62368-1、UL62368-1 等安規標準；
電氣設計：2:1 寬范圍輸入、4000VDC 輸入 / 輸出隔離，內置恒流限制電路，振蕩頻率130KHz；

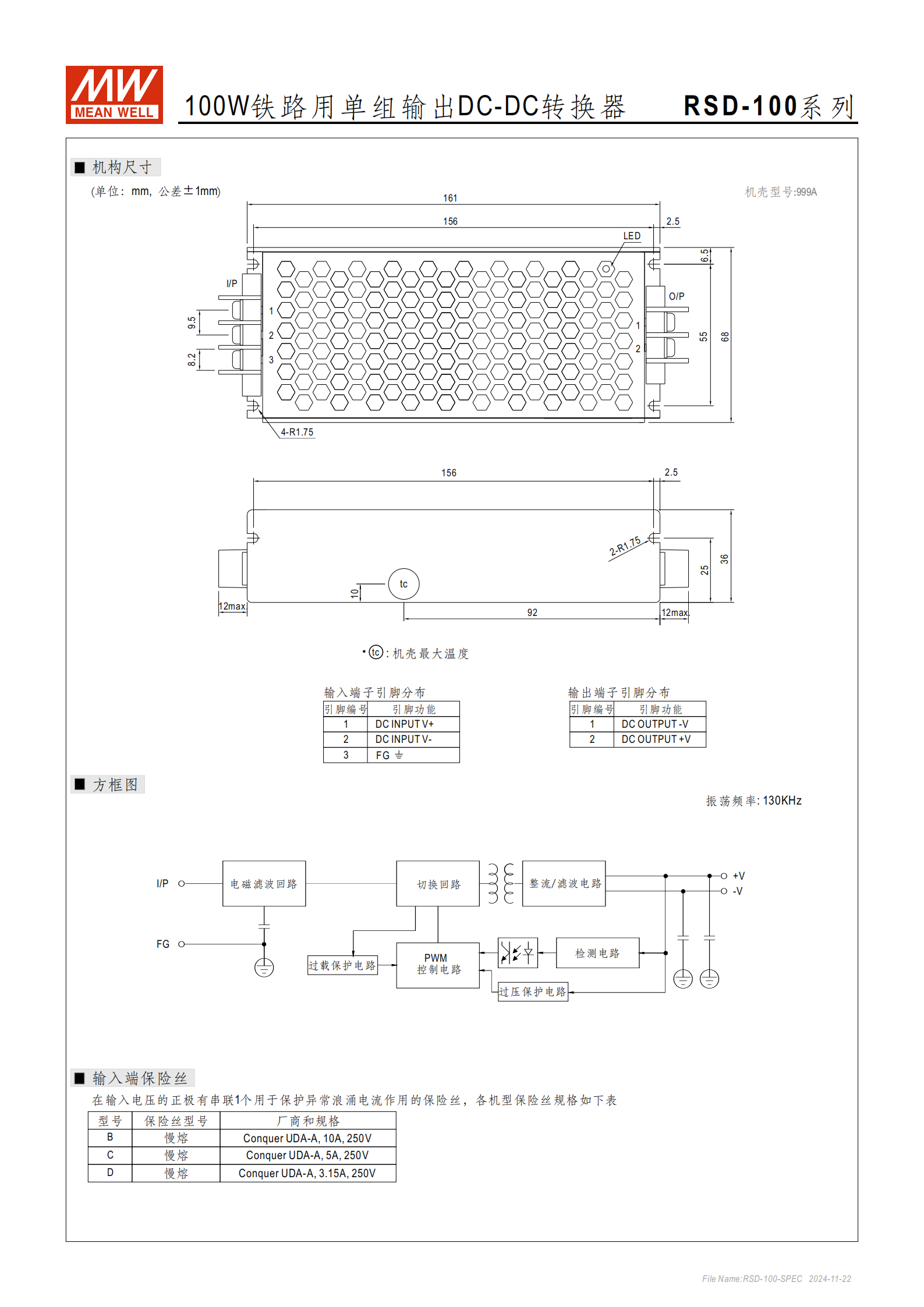

結構設計：1U 外型（高度僅 36mm），機身尺寸1616836mm(LWH)，采用自然風冷、灌半膠工藝，適配鐵路設備緊湊安裝需求；
品控與保障：全部使用105℃長壽命電解電容，經過100% 滿載老化測試，提供3 年保固，配備 LED 電源指示燈顯示工作狀態；
基礎性能：工作溫度范圍 **-40~+85℃，絕緣阻抗達100M Ohms / 500VDC / 25℃/70% RH**，I/P-FG、O/P-FG 耐壓2.5KVDC。

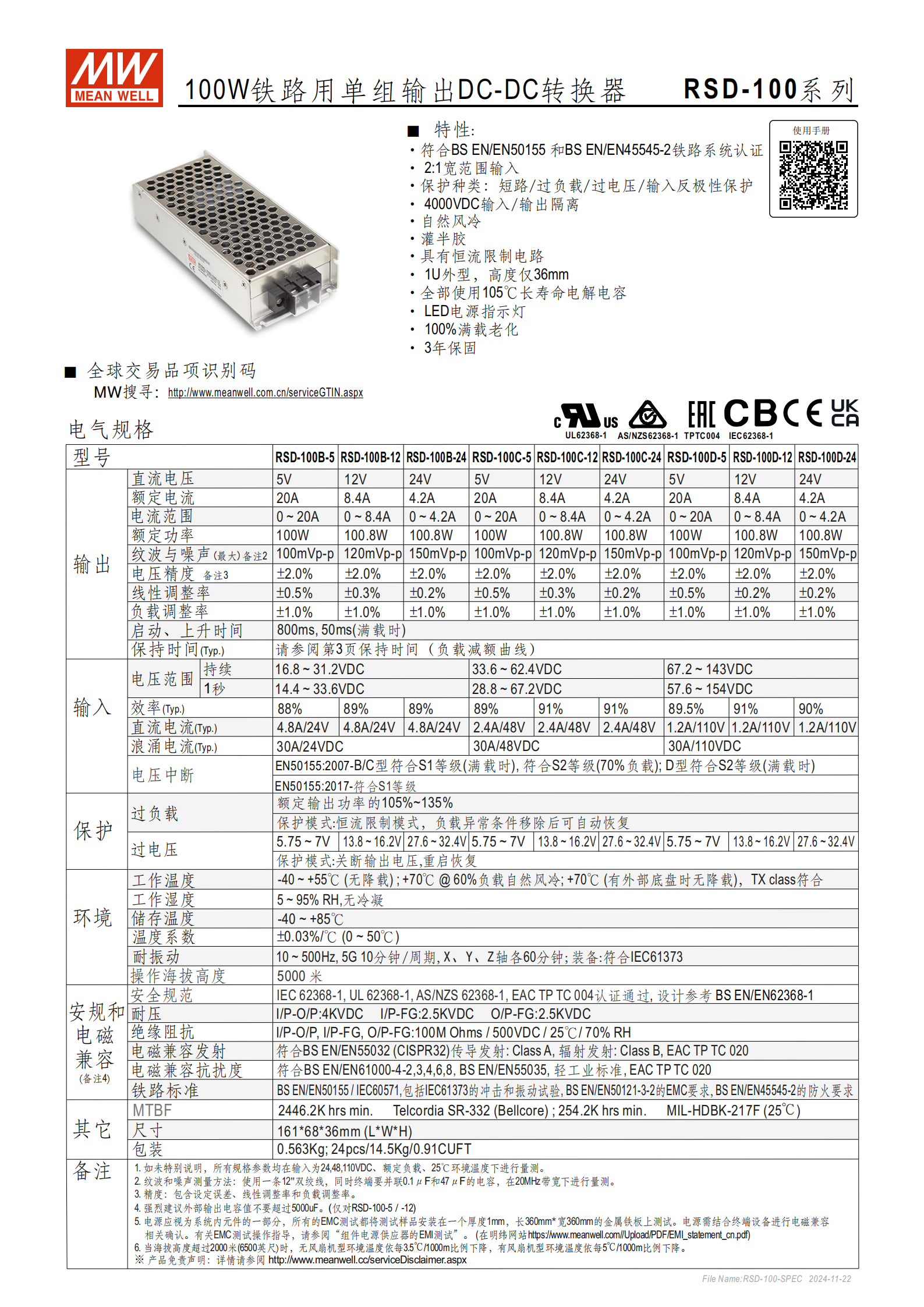

二、核心電氣規格
該系列分B/C/D 三類型號，輸出規格均為 5V/12V/24V，關鍵電氣參數如下表，核心通用參數為：紋波與噪聲最大150mVp-p、電壓精度 **±2.0%、線性調整率最優±0.2%**；
| 型號類別 | 典型效率 | 輸入電壓范圍 | 保險絲規格 | 輸出電流（5V/12V/24V） |
|---|---|---|---|---|
| B | 88% | 未明確標注 | 10A/250V 慢熔 | 20A / 8.4A / 4.2A |
| C | 89% | 未明確標注 | 5A/250V 慢熔 | 20A / 8.4A / 4.2A |
| D | 90%-91% | 57.6~154VDC | 3.15A/250V 慢熔 | 20A / 8.4A / 4.2A |
| 注：各型號輸出功率均為 100W 左右，D 類 12V 規格為 100.8W。 |
三、多重保護功能
產品配備完善的保護機制，覆蓋輸入、輸出全環節，保護模式與恢復方式明確：
輸入反極性保護：負極串聯場效應管，極性反接時場效應管開路，無輸出以保護設備；
輸入欠壓保護：輸入電壓降至閾值時關斷輸出，電壓回升至閾值以上自動恢復；
浪涌電流抑制：?jiǎn)?dòng)階段由電阻抑制浪涌，啟動完成后 MOSFET 繞過電阻，降低功耗；
過負載保護：輸出功率達105~135% 額定功率時進入恒流模式，故障移除后自動恢復，禁止在過載區連續運行；
過電壓保護：輸出電壓達115~140% 額定值時，轉換器關斷輸出，需手動重啟才能恢復；
基礎保護：同時支持短路保護，為鐵路設備提供全維度電氣安全保障。
四、鐵路場景專項適配
針對鐵路場景的惡劣環境與嚴苛標準，產品通過多項專項測試，滿足電磁、環境、防火等要求：
電磁兼容：發射與抗擾度符合BS EN/EN61000-4-2/3/4/6/8、BS EN/EN55035，滿足 EAC TP TC 020 輕工業標準；
環境抗擾度：通過 - 40℃低溫、85℃高溫、96 小時鹽霧（ST4 級）、5 小時強化振動、18 次 30ms 沖擊等測試，全項目PASS / 無損壞，具體測試標準為 EN50155、EN60068、EN61373；
防火性能：滿足EN 45545-2:2013標準，HL1/HL2/HL3 危險等級下，氧指數、煙密度、煙毒性、灼熱絲、垂直燃燒測試全通過；
保持時間等級：D 類直接符合S2 等級，B/C 類滿載下符合S1 等級，降載至70% 負載后可滿足 S2 等級；
輸入瞬態能力：±30% 額定輸入電壓內可滿載正常運行，±40% 額定輸入電壓內可承受 1 秒。
五、操作與安裝規范
串并聯操作：無內置串并聯電路，需通過外部電路實現，且有明確規范：
并聯：僅用于冗余操作（提升系統可靠性），不增加額定電流，輸出正極需加二極管（額定電流大于最大輸出電流）并配散熱器，并聯后漏電流會增加；
串聯：可實現正負壓輸出或提升輸出電壓（電流不變），需外接阻流二極管，二極管額定電壓大于各電源輸出電壓之和；
降額運行要求：
無鐵板安裝：55℃ 可滿載運行，55-70℃ 需按降額曲線降載輸出；
加裝鐵板：需安裝在光滑鐵板中間，可滿足EN50155 Tx 等級要求，實現 70% 負載下 70℃工作；
安裝特性：半灌膠設計，不同安裝方式的熱工作性能一致，降額曲線通用。
六、其他關鍵規范
壽命標準：符合 Telcordia SR-332（Bellcore），最小壽命254.2K hrs；
紋波測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在 2DMHz 帶寬下測量；
電壓精度：包含設定誤差、線性調整率和負載調整率，綜合精度 ±2.0%。
關鍵問題
問題 1（產品適配性）：RSD-100 系列為何能適配鐵路場景，核心符合的鐵路標準與通過的關鍵測試有哪些？
答案：該系列為鐵路專用轉換器，核心符合BS EN/EN50155（鐵路電氣性能，含沖擊、振動、溫濕度要求）和BS EN/EN45545-2（鐵路防火要求）；同時通過鐵路場景關鍵測試：①環境類：-40~85℃高低溫、96 小時鹽霧（ST4）、5 小時強化振動、18 次 30ms 沖擊；②防火類：EN45545-2 的 HL1/HL2/HL3 全等級的氧指數、煙密度、灼熱絲等測試；③電磁類：BS EN/EN61000-4 系列、EN55035 電磁兼容測試，滿足鐵路設備的嚴苛環境與安全要求。
問題 2（使用操作）：RSD-100 系列的過負載、過電壓保護機制有何不同，恢復方式分別是什么？
答案：①過負載保護：當輸出功率達到105~135% 額定功率時觸發，保護模式為恒流模式，故障移除后自動恢復，但禁止在過載區連續運行；②過電壓保護：當輸出電壓達到115~140% 額定值時觸發，保護模式為直接關斷輸出，需手動重啟才能恢復；二者觸發閾值、保護模式、恢復方式均不同，過壓保護的故障等級更高，需人工干預恢復。
問題 3（安裝與運行）：RSD-100 系列的降額運行要求是什么，加裝鐵板的作用與安裝規范有哪些？
答案：①降額運行要求：無鐵板安裝時，55℃為滿載運行最高環境溫度，55-70℃需按降額曲線降載；②加裝鐵板的作用：滿足EN50155 Tx 等級要求，實現 70% 負載下 70℃的工作條件，提升高溫下的運行能力；③鐵板安裝規范：鐵板表面需保持光滑，轉換器需緊緊安裝在鐵板中間，因產品為半灌膠設計，該安裝方式能優化熱傳導特性
