RSD-60 系列分G/L/H 三大類，共 12 個具體型號，核心區分在于輸入電壓范圍，每類均提供 3.3V/5V/12V/24V 四種輸出電壓選擇，以下是全型號清單及對應核心參數，所有參數均為標準值（無特殊說明時，輸入 24/48VDC、額定負載、25℃環境下測量）：
一、G 型（輸入 9~36VDC，適配 12/24/36V 系統）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 典型效率 | 紋波噪聲 (最大) | 保險絲規格 |
|---|---|---|---|---|---|---|
| RSD-60G-3.3 | 3.3V | 12A | 39.6W | 86.5% | 60mVp-p | CONQUE MST 10A/250V |
| RSD-60G-5 | 5V | 12A | 60W | 88% | 100mVp-p | CONQUE MST 10A/250V |
| RSD-60G-12 | 12V | 5A | 60W | 92% | 50mVp-p | CONQUE MST 10A/250V |
| RSD-60G-24 | 24V | 2.5A | 60W | 90% | 50mVp-p | CONQUE MST 10A/250V |
二、L 型（輸入 18~72VDC，適配 48/72V 系統）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 典型效率 | 紋波噪聲 (最大) | 保險絲規格 |
|---|---|---|---|---|---|---|
| RSD-60L-3.3 | 3.3V | 12A | 39.6W | 88.5% | 60mVp-p | CONQUE MST 5A/250V |
| RSD-60L-5 | 5V | 12A | 60W | 89% | 60mVp-p | CONQUE MST 5A/250V |
| RSD-60L-12 | 12V | 5A | 60W | 93% | 50mVp-p | CONQUE MST 5A/250V |
| RSD-60L-24 | 24V | 2.5A | 60W | 91.5% | 50mVp-p | CONQUE MST 5A/250V |

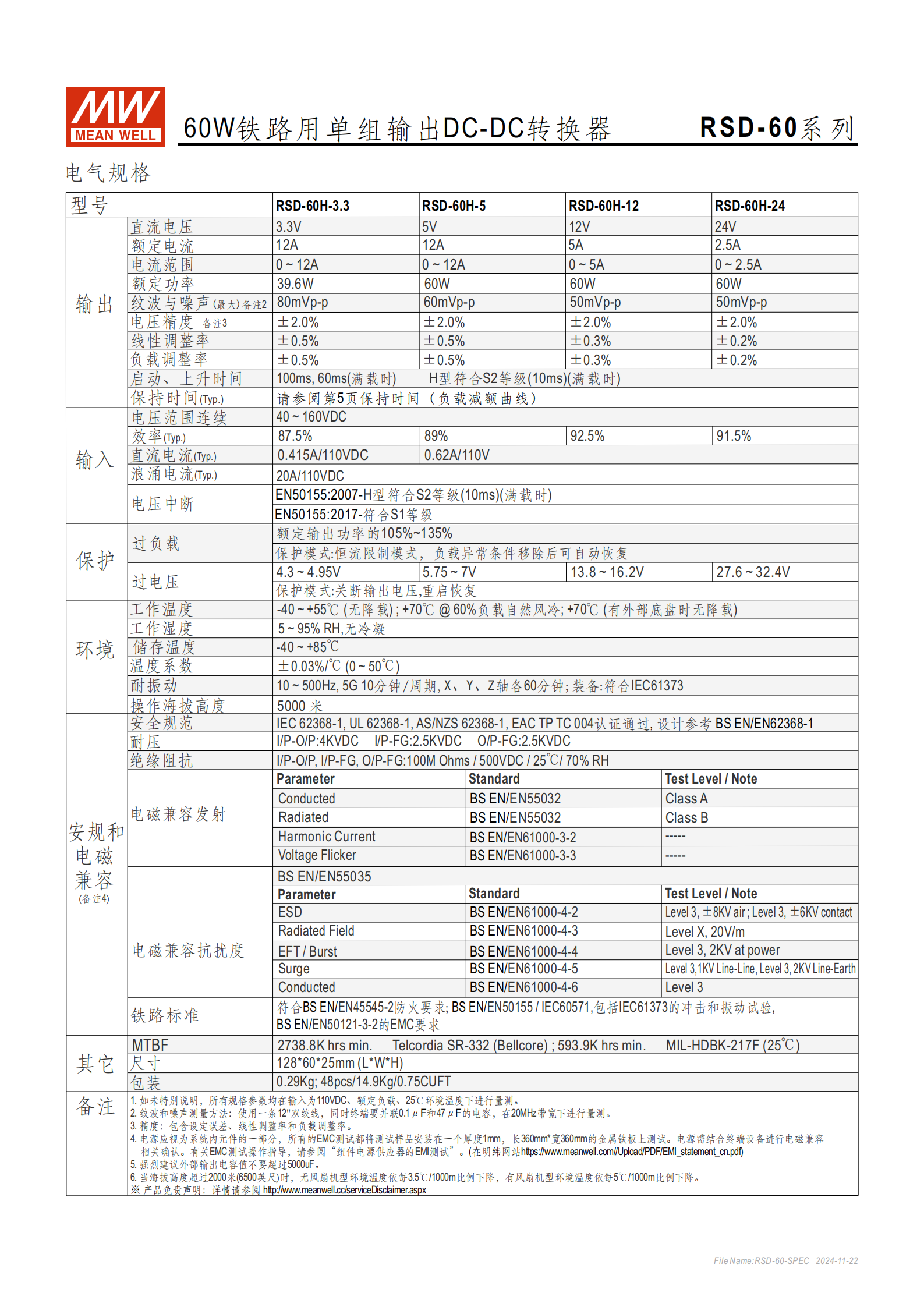

三、H 型（輸入 40~160VDC，適配 96/110V 系統）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 典型效率 | 紋波噪聲 (最大) | 保險絲規格 |
|---|---|---|---|---|---|---|
| RSD-60H-3.3 | 3.3V | 12A | 39.6W | 87.5% | 80mVp-p | CONQUE MST 2.5A/250V |
| RSD-60H-5 | 5V | 12A | 60W | 89% | 60mVp-p | CONQUE MST 2.5A/250V |
| RSD-60H-12 | 12V | 5A | 60W | 92.5% | 50mVp-p | CONQUE MST 2.5A/250V |
| RSD-60H-24 | 24V | 2.5A | 60W | 91.5% | 50mVp-p | CONQUE MST 2.5A/250V |
全型號通用核心屬性
外型尺寸：1286025mm(LWH)，1U 高度，單臺 0.29Kg；
工作溫度：-40~+55℃無降載，+70℃自然風冷 60% 負載，加外部鐵板可 + 70℃滿載；
隔離特性：輸入 / 輸出 4000VDC 加強隔離，輸入 / 機殼、輸出 / 機殼均 2500VDC；
保護功能：短路 / 過負載 / 過電壓 / 輸入反極性保護，全型號均為恒流限制電路；
通用設計：灌半膠、自然風冷、無最小負載要求、LED 電源指示燈，3 年保固；
電流范圍：各型號輸出電流范圍與額定電流一致（如 3.3V/5V 款 0~12A，12V 款 0~5A，24V 款 0~2.5A）

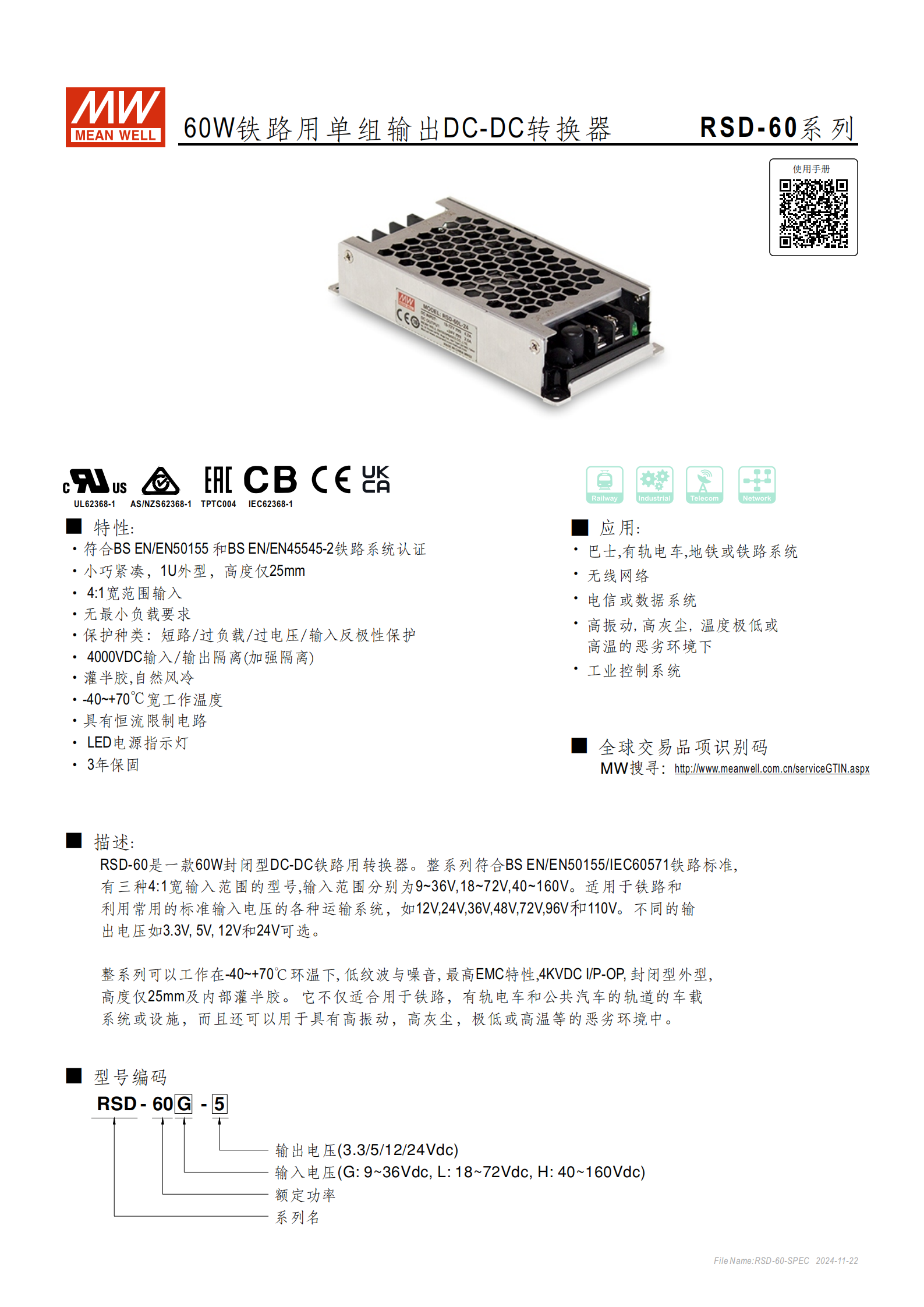

RSD-60 系列是明緯推出的 60W 鐵路用單組輸出 DC-DC 轉換器，擁有G/L/H 三種型號對應 9~36VDC、18~72VDC、40~160VDC 的4:1 寬輸入范圍，輸出電壓含 3.3V/5V/12V/24V 可選，核心特性為符合BS EN/EN50155、EN45545-2鐵路認證，-40~+70℃寬工作溫度、4000VDC輸入輸出加強隔離、灌半膠設計適配高振動高灰塵等惡劣環境，具備短路 / 過負載等多重保護且無最小負載要求，外型為 1U 高度僅25mm，尺寸1286025mm，提供3 年保固，廣泛應用于鐵路、有軌電車等交通系統及工業控制、電信數據系統。
一、產品基礎信息
RSD-60 系列是明緯研發的60W 封閉型鐵路用單組輸出 DC-DC 轉換器，為全球交易品項，提供3 年保固；采用1U 小巧緊湊外型，高度僅 25mm，整體尺寸為1286025mm(LWH)，單臺重量 0.29Kg，48 臺整包裝 14.9Kg/0.75CUFT；內部為灌半膠設計，散熱方式為自然風冷，無最小負載要求，配備 LED 電源指示燈顯示工作狀態（綠色為正常，無信號為沒電 / 故障）。
二、核心認證與適配性
鐵路標準：符合BS EN/EN50155、IEC60571鐵路系統認證，BS EN/EN45545-2防火要求，包含 IEC61373 的沖擊和振動試驗，符合EN50155 Tx 等級、EN50121-3-2的 EMC 要求；
安規認證：通過UL62368-1、EAC TPTC004、IEC62368-1、AS/NZS62368-1認證；
環境適配：專為高振動、高灰塵、溫度極低 / 極高的惡劣環境設計，可應用于鐵路、有軌電車等交通及工業、電信系統。

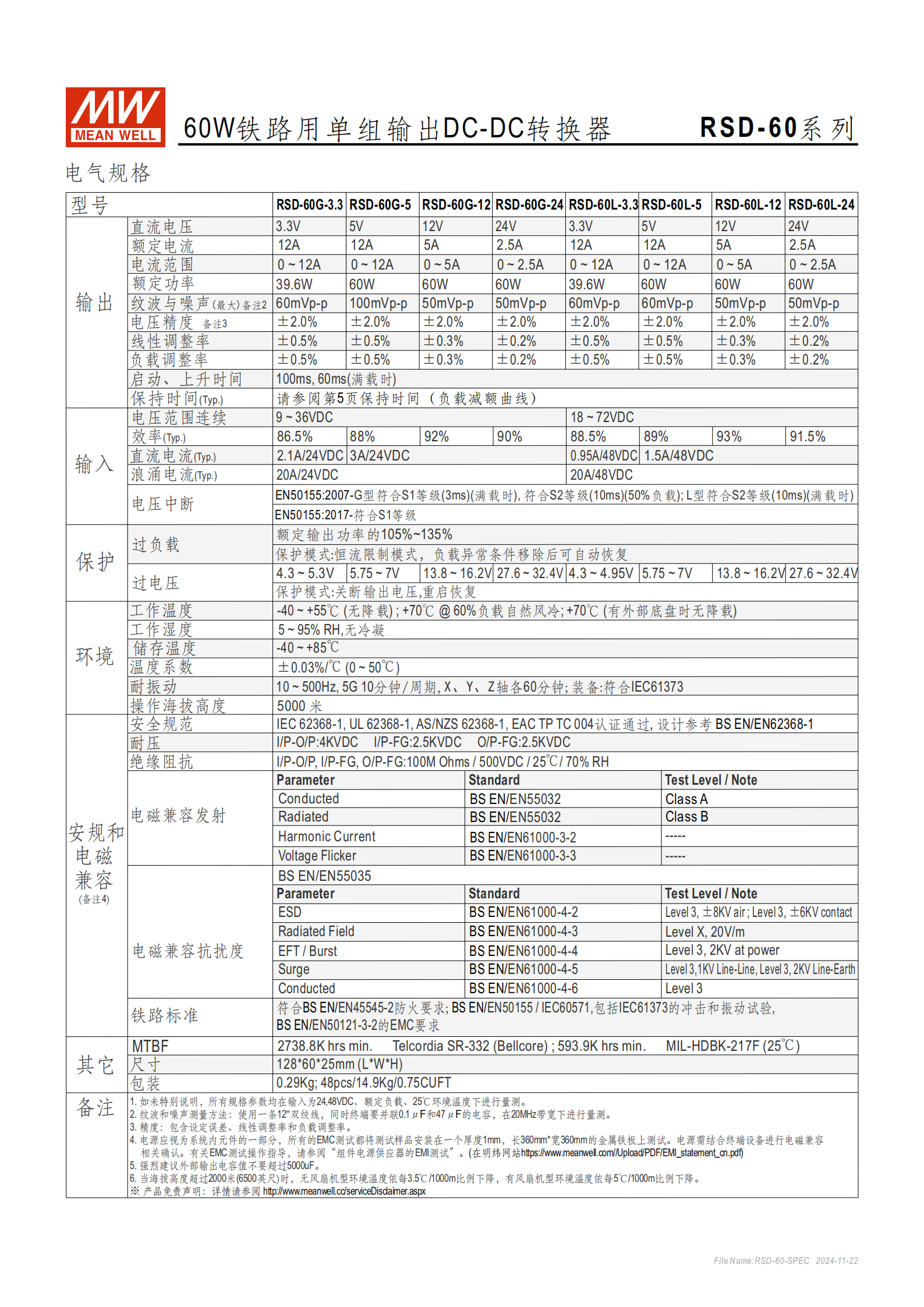

三、電氣核心規格
該系列分G/L/H 三大型號，對應不同 4:1 寬輸入范圍，輸出電壓有 3.3V/5V/12V/24V 可選，核心電氣參數如下表，未特別說明均在輸入 24/48VDC、額定負載、25℃下測量：
| 型號分類 | 輸入電壓范圍 | 輸出電壓 | 額定電流 | 額定功率 | 典型效率 | 紋波噪聲 (最大) | 電壓精度 |
|---|---|---|---|---|---|---|---|
| G 型 | 9~36VDC | 3.3V/5V/12V/24V | 12A/12A/5A/2.5A | 39.6W/60W/60W/60W | 86.5%~89% | 60~100mVp-p | ±0.5%~±2.0% |
| L 型 | 18~72VDC | 3.3V/5V/12V/24V | 12A/12A/5A/2.5A | 39.6W/60W/60W/60W | 88.5%~93% | 50~60mVp-p | ±0.2%~±2.0% |
| H 型 | 40~160VDC | 3.3V/5V/12V/24V | 12A/12A/5A/2.5A | 39.6W/60W/60W/60W | 87.5%~92.5% | 50~80mVp-p | ±2.0% |
其他關鍵電氣參數：
線性調整率 **±0.2%~±0.5%，負載調整率±0.2%~±0.5%，溫度系數±0.03%/℃(0~50℃)**；
隔離特性：I/P-O/P 4000VDC 加強隔離，I/P-FG、O/P-FG 均為 2500VDC，絕緣阻抗均為100M Ohms / 500VDC / 25℃/70% RH；
浪涌電流：G 型 20A/24VDC、L 型 20A/48VDC、H 型 20A/110VDC；
電壓中斷：EN50155:2007 中 G 型滿載 S1 (3ms)、50% 負載 S2 (10ms)，L/H 型滿載 S2 (10ms)；EN50155:2017 全系列符合 S1 (3ms)。
四、多重保護機制
| 保護類型 | 觸發條件 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載保護 | 輸出功率達額定的105%~135% | 恒流限制模式 | 負載異常移除后自動恢復 |
| 過電壓保護 | 輸出電壓達額定的115%~140% | 關斷輸出電壓 | 需重啟設備恢復 |
| 輸入反極性保護 | 輸入電壓極性接反 | 場效應管開路，無輸出 | 更正極性后正常工作 |
| 輸入欠壓保護 | 輸入電壓降至最低值 | 內部控制 IC 關斷，無輸出 | 電壓升至閾值后自動恢復 |
| 浪涌電流保護 | 電源初始啟動 | 電阻抑制，啟動后 MOSFET 繞阻 | 自動完成，無需人工操作 |
此外，輸入端正極串聯保險絲，規格為：G 型CONQUE MST 10A/250V、L 型5A/250V、H 型2.5A/250V，均為 Time-Lag 類型。
五、環境參數與測試
基礎環境參數
工作溫度：-40~+55℃無降載，+70℃時自然風冷需 60% 負載，加外部底盤可 + 70℃無降載；
儲存溫度：-40~+85℃；
工作濕度：5~95% RH，無冷凝；
操作海拔：5000 米，超 2000 米時無風扇機型按3.5℃/1000m降溫，有風扇機型5℃/1000m；
耐振動：10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘，符合 IEC61373。
環境測試均通過，關鍵測試如下：
溫濕度測試：-40℃冷測、70/85℃干熱測、25~55℃交變濕熱測（48hrs）無損壞 / 通過；
機械測試：振動、強化振動、沖擊測試均通過，**ST4 級鹽霧測試（35℃±2℃，96hrs）** 通過；
防火測試：EN45545-2 的 R22（氧指數 / 煙密度 / 煙毒性）、R24-R26（氧指數 / 灼熱絲 / 垂直燃燒）項目，HL1/HL2/HL3危險等級均通過。
六、電磁兼容（EMC）
發射特性：傳導、輻射均符合BS EN/EN55032，含 Class A/Class B 等級，諧波電流、電壓閃爍符合 BS EN/EN61000-3-2/3；
抗擾度：均符合 BS EN/EN55035，核心等級為ESD Level3（±8KV 空氣 /±6KV 接觸）、輻射場 Level X (20V/m)、EFT/Burst Level3 (2KV)、浪涌 Level3 (1KV 線 - 線 / 2KV 線 - 地)、傳導抗擾 Level3。
七、使用與操作
連接方式：無內置并聯 / 串聯電路，可通過外部電路實現
并聯：僅做冗余操作（提升可靠性，不可增加額定電流），輸出正極需加二極管 + 散熱器，漏電流會增加；
串聯：可實現正負壓輸出或提升輸出電壓（電流不變），需加外部阻流二極管防止單機損壞；
安裝要求：無外部鐵板時 + 55℃可滿載，+55~70℃需按降額曲線降載；加 1mm 厚 360*360mm 金屬鐵板并緊密安裝，可 **+70℃滿載 **（滿足 EN50155 Tx 等級）；
關鍵限制：外部輸出電容建議≤5000uF，過載區域不可連續操作，否則會過溫?fù)p壞；
振蕩頻率：130KHz，紋波噪聲測量需用 12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬下測試。
八、端子分布與其他
輸入端子：1 腳（DC INPUT V+）、2 腳（DC INPUT V-）、3 腳（FG）；
輸出端子：1 腳（DC OUTPUT -V）、2 腳（DC OUTPUT +V）；
MTBF：Telcordia SR-332 標準下 **≥2738.8K hrs**，MIL-HDBK-217F (25℃) 標準下 **≥593.9K hrs**；
可選功能：輸出電壓調整為定制功能，標準品無此功能，可聯系明緯定制。
關鍵問題
問題 1（產品適配性）：RSD-60 系列的溫度工作范圍是多少？不同使用條件下的降載要求是什么？
答案：該系列工作溫度為 **-40~+70℃，儲存溫度 - 40~+85℃；無外部金屬底盤時，-40~+55℃可滿載運行 **，+55~+70℃自然風冷需 60% 降載運行；若配備外部金屬底盤并緊密安裝，+70℃可實現無降載滿載運行，滿足 EN50155 Tx 等級要求。此外，海拔超 2000 米時，無風扇機型按 3.5℃/1000m 比例降低環境使用溫度。
問題 2（保護機制）：RSD-60 系列過負載和過電壓保護的觸發條件、保護模式及恢復方式有何不同？
答案：過負載保護觸發條件為輸出功率達到額定的105%~135%，保護模式為恒流限制模式，負載異常條件移除后可自動恢復，無需人工操作；過電壓保護觸發條件為輸出電壓達到額定的115%~140%，保護模式為直接關斷輸出電壓，故障解除后需重啟設備才能恢復輸出，且過載區域不可連續操作，否則會導致過溫?fù)p壞。
問題 3（型號與規格）：RSD-60 系列 G/L/H 三大型號的核心區別是什么？適配的輸入電壓場景分別是哪些？
答案：G/L/H 三大型號的核心區別為4:1 寬輸入電壓范圍不同，且配套保險絲規格、浪涌電流參考值、電壓中斷等級略有差異；具體適配場景：G 型輸入9~36VDC，適配 12V/24V/36V 的低壓交通 / 工業系統；L 型輸入18~72VDC，適配 48V/72V 的中壓系統；H 型輸入40~160VDC，適配 96V/110V 的高壓鐵路 / 工業系統。三者輸出電壓均覆蓋 3.3V/5V/12V/24V，僅效率、紋波噪聲等參數略有差異。
