RSD-30 系列按輸入電壓范圍分為G/L/H 三大類，每類按輸出電壓細分 4 個型號，全系列共 12 個基礎型號，型號編碼規則為RSD-30 + 類別 + 輸出電壓，以下是全型號及核心參數對應表，包含輸入范圍、輸出規格、關鍵適配電壓等核心信息：
| 型號 | 輸入電壓范圍 | 輸出電壓 | 額定電流 | 額定功率 | 典型適配輸入電壓 | 保險絲規格 | 浪涌電流（Typ.） |
|---|---|---|---|---|---|---|---|
| RSD-30G-3.3 | 9~36VDC | 3.3V | 6A | 19.8W | 12V/24V | 6.3A/250V 延時型 | 20A/24VDC |
| RSD-30G-5 | 9~36VDC | 5V | 6A | 30W | 12V/24V | 6.3A/250V 延時型 | 20A/24VDC |
| RSD-30G-12 | 9~36VDC | 12V | 2.5A | 30W | 12V/24V | 6.3A/250V 延時型 | 20A/24VDC |
| RSD-30G-24 | 9~36VDC | 24V | 1.25A | 30W | 12V/24V | 6.3A/250V 延時型 | 20A/24VDC |
| RSD-30L-3.3 | 18~72VDC | 3.3V | 6A | 19.8W | 24V/36V/48V | 3.15A/250V 延時型 | 20A/48VDC |
| RSD-30L-5 | 18~72VDC | 5V | 6A | 30W | 24V/36V/48V | 3.15A/250V 延時型 | 20A/48VDC |
| RSD-30L-12 | 18~72VDC | 12V | 2.5A | 30W | 24V/36V/48V | 3.15A/250V 延時型 | 20A/48VDC |
| RSD-30L-24 | 18~72VDC | 24V | 1.25A | 30W | 24V/36V/48V | 3.15A/250V 延時型 | 20A/48VDC |
| RSD-30H-3.3 | 40~160VDC | 3.3V | 6A | 19.8W | 72V/96V/110V | 2A/250V 延時型 | 20A/110VDC |
| RSD-30H-5 | 40~160VDC | 5V | 6A | 30W | 72V/96V/110V | 2A/250V 延時型 | 20A/110VDC |
| RSD-30H-12 | 40~160VDC | 12V | 2.5A | 30W | 72V/96V/110V | 2A/250V 延時型 | 20A/110VDC |
| RSD-30H-24 | 40~160VDC | 24V | 1.25A | 30W | 72V/96V/110V | 2A/250V 延時型 | 20A/110VDC |
型號核心分類說明
G 型（9~36VDC）：適配低壓軌道交通 / 設備，是 12V/24V 輸入場景的首選，輸入范圍覆蓋 9-36VDC，兼容電壓波動，保險絲規格最大（6.3A），浪涌電流以 24VDC 為測試基準。
L 型（18~72VDC）：適配中壓場景，覆蓋 24V/36V/48V 主流工業 / 鐵路輸入電壓，保險絲 3.15A，浪涌電流以 48VDC 為測試基準，是軌道交通中最常用的型號類別。
H 型（40~160VDC）：適配高壓鐵路系統，主打 72V/96V/110V 高壓輸入，保險絲規格最?。?A），浪涌電流以 110VDC 為測試基準，滿足高壓軌道交通設備的供電需求。
全型號通用統一參數
所有 12 個型號的物理尺寸、防護等級、環境特性、安規認證等核心參數完全一致，無差異：
物理尺寸：1136025mm（LWH），1U 外型，單重 0.25Kg；
隔離耐壓：輸入 - 輸出 4000VDC（加強隔離），輸入 - 地 / 輸出 - 地 2500VDC；
工作溫度：-40~+55℃（無降載），+70℃@60% 負載（自然風冷）；
保護功能：短路 / 過載 / 過壓 / 輸入反極性保護，全系列保護機制一致；
安規認證：EN50155、EN45545-2、IEC62368-1 等全認證覆蓋。

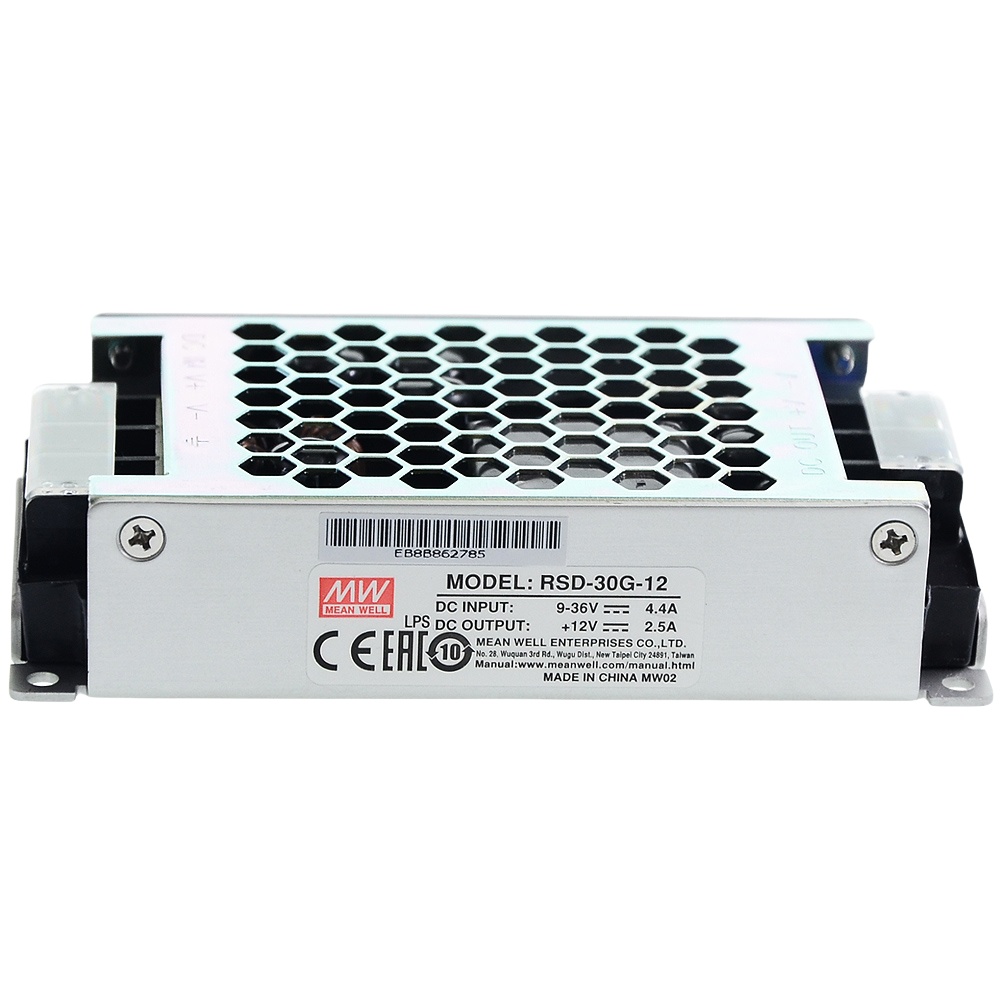

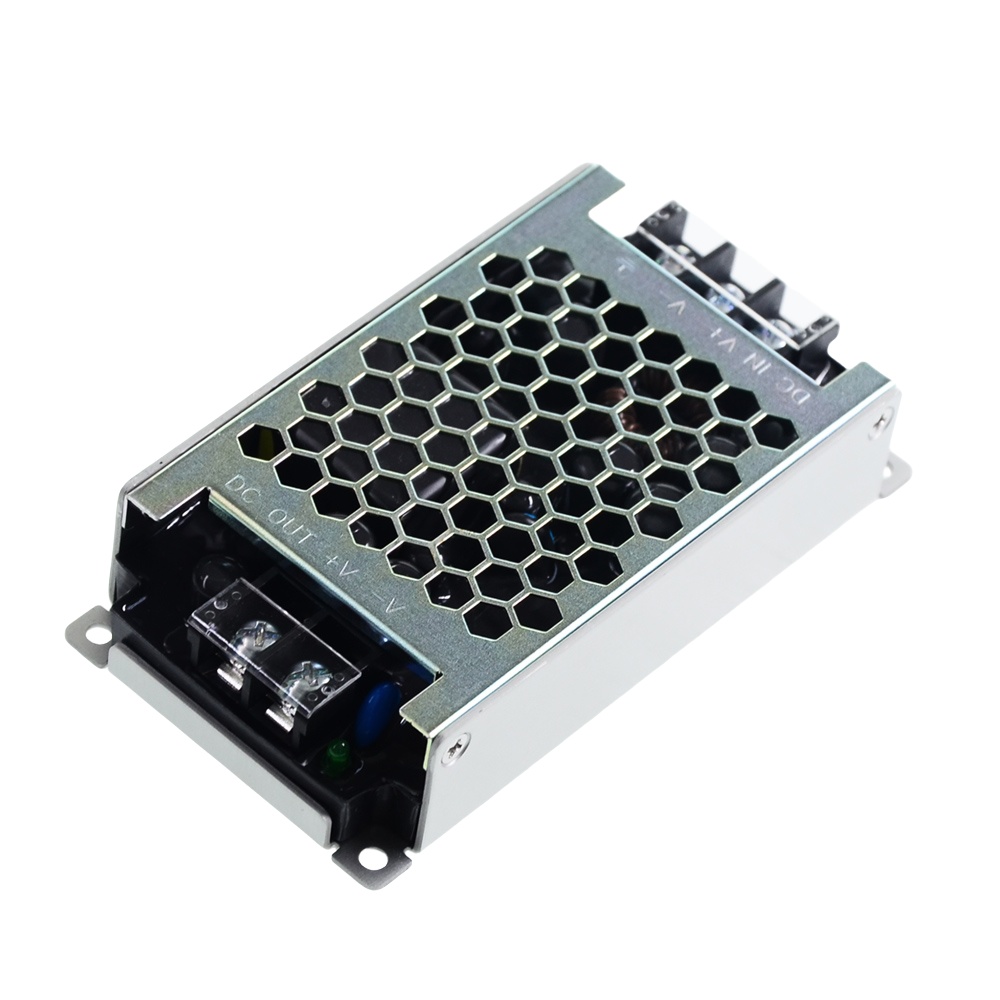

RSD-30 系列是明緯推出的 30W 鐵路用單組輸出 DC-DC 轉換器，擁有G/L/H 三種型號對應 9~36VDC、18~72VDC、40~160VDC 的4:1 寬輸入范圍，輸出電壓可選 3.3V/5V/12V/24V，具備 **-40~+70℃寬工作溫度 **、4000VDC 輸入輸出加強隔離等特性，通過EN50155、EN45545-2等鐵路專用認證，擁有短路 / 過負載等多重保護，采用 1U 外型（1136025mm）、灌半膠設計，自然風冷，無最小負載要求，MTBF 達3093.5K hrs（Telcordia SR-332），適用于鐵路、有軌電車等運輸系統及高振動、高灰塵的惡劣環境，提供 3 年保固。
一、產品基礎信息
RSD-30 系列為明緯研發的30W 封閉型鐵路專用單組輸出 DC-DC 轉換器，主打軌道交通及惡劣環境應用，采用灌半膠、1U 外型設計，高度僅 25mm，自然風冷散熱，無最小負載要求，提供3 年保固，單臺重量 0.25Kg，包裝規格 56pcs/15Kg/0.81CUFT，全球交易品項識別碼可通過明緯官網查詢。
二、核心認證與標準
產品通過軌道交通及通用安規多重認證，關鍵認證如下：
鐵路專用：BS EN/EN50155（電壓中斷、振動、沖擊）、BS EN/EN45545-2（防火，HL1-HL3 全通過）、IEC60571、EN50121-3-2（EMC）
通用安規：IEC62368-1、UL62368-1、AS/NZS62368-1、EAC TP TC 004
環境測試：符合 IEC61373（振動、沖擊）、EN60068 系列（溫濕度、鹽霧）
三、型號分類與電氣規格
系列分G/L/H 三款，對應不同 4:1 寬輸入范圍，輸出電壓可選 3.3V/5V/12V/24V，核心電氣規格見下表（額定負載、25℃、對應額定輸入下）：
| 型號類別 | 輸入電壓范圍 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (Max) | 電壓精度 | 效率 (Typ.) |
|---|---|---|---|---|---|---|---|
| G 型 | 9~36VDC | 3.3V | 6A | 19.8W | 70mVp-p | ±2.0% | 84% |
| G 型 | 9~36VDC | 5V | 6A | 30W | 70mVp-p | ±2.0% | 84% |
| G 型 | 9~36VDC | 12V | 2.5A | 30W | 60mVp-p | ±2.0% | 89% |
| G 型 | 9~36VDC | 24V | 1.25A | 30W | 50mVp-p | ±2.0% | 91% |
| L 型 | 18~72VDC | 3.3V/5V/12V/24V | 同 G 型 | 同 G 型 | 同 G 型 | ±2.0% | 同 G 型 |
| H 型 | 40~160VDC | 3.3V | 6A | 19.8W | 70mVp-p | ±2.0% | 87% |
| H 型 | 40~160VDC | 5V/12V/24V | 同 G 型 | 同 G 型 | 同 G 型 | ±2.0% | 87%/89%/89% |
其他關鍵電氣參數：
線性調整率：±0.2%~±0.5%，負載調整率：±0.2%~±0.5%
溫度系數：±0.03%/℃（0~50℃）
啟動 / 上升時間：120ms/85ms（滿載）
浪涌電流：G 型 20A/24VDC、L 型 20A/48VDC、H 型 20A/110VDC
絕緣耐壓：輸入 - 輸出 4000VDC（加強隔離），輸入 - 地 / 輸出 - 地 2500VDC
絕緣阻抗：100MΩ / 500VDC / 25℃/70% RH
四、保護功能
產品配備全維度電氣保護，保護機制及觸發條件如下：
輸入保護
保險絲：G 型 6.3A/250V、L 型 3.15A/250V、H 型 2A/250V（均為 CONQUE MST 延時型）
輸入反極性：負極串聯場效應管，反接時開路無輸出
輸入欠壓：降至輸入最低值時關斷，恢復后自動重啟
浪涌抑制：啟動電阻抑制浪涌，完成后 MOSFET 旁路降低功耗
輸出保護
過負載：額定功率的105%~135% 觸發，恒流限制模式，故障移除后自動恢復
過電壓：額定電壓的 115%~140% 觸發，關斷輸出，需重啟恢復
電壓中斷：EN50155:2007 中 G 型 S1 (3ms / 滿載)/S2 (10ms/80% 負載)、L 型 S2 (10ms / 滿載)、H 型 S2 (10ms / 滿載)；EN50155:2017 全系列符合 S1 等級。
五、環境特性
溫度：工作溫度 **-40~+55℃（無降載）**，+70℃時自然風冷需 60% 負載，外加鐵板可 + 70℃滿載；儲存溫度 - 40~+85℃
濕度：工作濕度 5~95% RH，無冷凝
耐振動 / 沖擊：10~500Hz、5G 振動（X/Y/Z 軸各 60 分鐘），沖擊測試 30ms*18 次，均符合 IEC61373
鹽霧：ST4 等級，35℃±2℃測試 96 小時，無損壞
操作海拔：5000 米，海拔超 2000 米時，無風扇機型環境溫度按 35℃/1000m 比例降額
EMC：發射類（傳導 Class A、輻射 Class B）符合 EN55032；抗擾度（ESD、浪涌、脈沖群等）均達 Level 3，符合 EN55035、EN61000-4 系列。
六、可靠性與測試
MTBF：最低3093.5K hrs（Telcordia SR-332 標準）、396.9K hrs（MIL-HDBK-217F，25℃）
防火測試：EN45545-2 的 R24（氧指數）、R25（灼熱絲）、R26（垂直燃燒）項目，HL1/HL2/HL3 危險等級均通過
環境測試：低溫、干熱、溫循、鹽霧、振動、沖擊等測試均無損壞 / 通過，符合 EN50155 對應要求。
七、安裝與使用
安裝方式
單機運行：55℃以下滿載，55~70℃需降載至 60%
外加鐵板：建議厚度 10mm、360*360mm，可 + 70℃滿載，滿足 EN50155 Tx 等級
連接方式
并聯：無內置并聯電路，需外部加二極管實現冗余操作（不增加額定電流），注意漏電流風險
串聯：可實現正負壓輸出或升壓，需外部加阻流二極管防止單機損壞
使用限制
外部輸出電容嚴禁超過 5000uF
過載區域不可連續操作，否則易過溫損壞
EMC 測試需安裝在指定金屬鐵板，實際使用需結合終端設備確認 EMC 兼容性
端子分布
輸入引腳：1=V+、2=V-、3=FG（接地）
輸出引腳：1=V-、2=V+
狀態指示：內置綠色 LED 指示燈，常亮為正常工作，熄滅為無電 / 故障。
八、附加設計
振蕩頻率：110KHz
輸入瞬態能力：±40% 額定輸入電壓內可承受 1 秒
輸出電壓調整：為可選功能，標準品無此功能，可聯系明緯定制
保持時間：參考負載減額曲線，EN50155 對應 S1/S2 等級要求。
關鍵問題
問題 1（型號與規格側重）：RSD-30 系列 G/L/H 三款型號的核心區別是什么？適配的典型輸入電壓分別有哪些？
答案：核心區別為4:1 寬輸入電壓范圍不同，G 型 9~36VDC、L 型 18~72VDC、H 型 40~160VDC；三款的輸出電壓規格（3.3V/5V/12V/24V）、輸出電流 / 功率一致，僅輸入側保險絲規格、浪涌電流測試電壓、效率略有差異。適配典型輸入電壓：G 型 12V/24V，L 型 24V/36V/48V，H 型 72V/96V/110V。
問題 2（應用與環境側重）：RSD-30 系列能適應惡劣環境的核心設計和參數支撐有哪些？
答案：核心支撐包括①環境參數：-40~+70℃寬工作溫度、5~95% RH 無冷凝濕度、5000 米操作海拔；②結構設計：灌半膠工藝、封閉型 1U 外型，防塵抗振；③測試認證：通過 IEC61373 振動 / 沖擊測試、EN50155 ST4 等級 96 小時鹽霧測試，耐 5G 振動；④保護設計：輸入反極性、欠壓、浪涌抑制，輸出過載 / 過壓多重保護，適配高振動、高灰塵、極寒 / 高溫的軌道交通環境。
問題 3（使用與安裝側重）：RSD-30 系列在 70℃環境下實現滿載工作的條件是什么？使用時還有哪些關鍵的負載 / 配件限制？
答案：70℃滿載工作的唯一條件是將產品緊密安裝在厚度 10mm、長 360mm * 寬 360mm 的光滑金屬鐵板中間（外加鐵板操作），單機自然風冷時 70℃僅能 60% 負載運行。關鍵使用限制：①外部輸出電容不得超過 5000uF；②過載（105%~135% 額定功率）區域不可連續操作；③海拔超 2000 米時，無風扇機型環境溫度按 35℃/1000m 比例降額；④并聯僅能實現冗余（不升流），需外部加二極管，且注意漏電流觸電風險。
