RSDH-300 系列是明緯推出的 300W 高信賴外置型 DC-DC 轉換器，具備250~1500Vdc 超寬 6:1 輸入范圍，可承受1700Vdc 浪涌輸入 10s、4KVac 加強隔離絕緣耐壓，擁有短路、過載等全維度保護功能，工作溫度覆蓋 **-40~+80°C**、最高工作海拔5000 米，輸出電壓分多檔可調且為1U/41mm外型、灌半膠自然風冷設計，符合 UL1741 等多項國際認證，質保 3 年，核心適用于光伏發電、儲能系統、充電樁等新能源及工業控制領域，主流型號為 RSDH-300-32 和 RSDH-300-48，額定功率最高 240W，需外接4A/1500Vdc規格保險絲。
一、產品核心定位
RSDH-300 系列是明緯研發的300W 高信賴外置型 DC-DC 轉換器，主打250~1500Vdc 超寬輸入特性，為負載提供穩定直流輸出，適用于新能源及工業高壓直流場景，符合多項國際安全與電磁兼容標準，具備高環境適配性和全維度保護能力。
二、核心產品特性
電氣輸入特性：超寬6:1 輸入范圍（250~1500Vdc），可承受1700Vdc 浪涌輸入 10s，冷啟動浪涌電流達500A/1500Vdc；
絕緣與防護等級：4KVac 加強隔離絕緣耐壓，過壓級別 Ⅱ；
環境適配能力：工作溫度 **-40~+80°C**（+5°C 以上需降額），最高工作海拔5000 米，工作濕度 20~90% RH（無冷凝），存儲濕度 10~95% RH（無冷凝）；

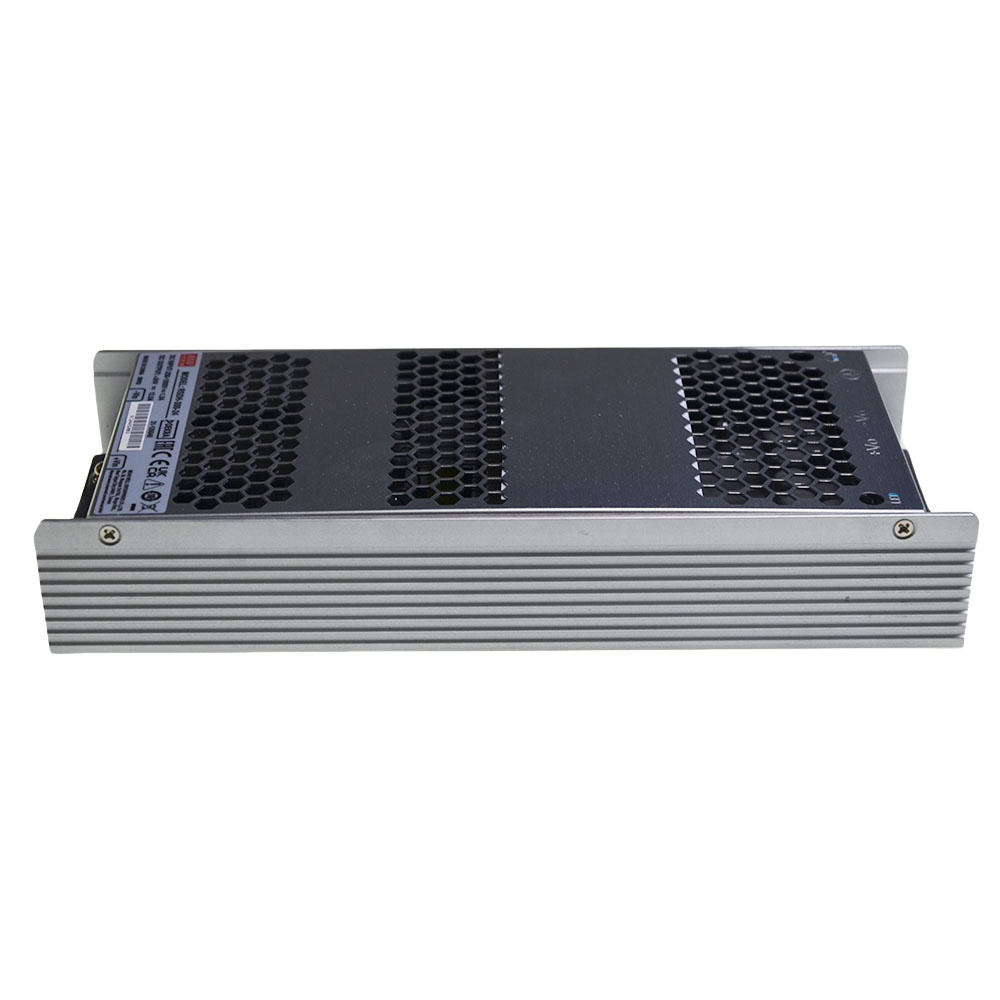

結構設計：1U 外型，高度僅 41mm，機殼型號 270D（尺寸公差 ±1mm），采用灌半膠工藝，自然風冷無風扇設計；
輸出可調性：直流輸出電壓分四檔可調，分別為12~15V、24~29V、30~36V、48~58V；
質保服務：提供3 年保固。
三、核心電氣規格（主流型號）
| 規格項 | RSDH-300-32 | RSDH-300-48 | 通用 / 備注 |
|---|---|---|---|
| 額定輸出電壓 | 32V | 48V | - |
| 額定輸出電流 | 9.37A | 6.25A | - |
| 輸出電壓調節范圍 | 30~36V | 48~58V | - |
| 額定輸出功率 | 240W | 240W | 全系列主流額定功率 |
| 紋波和噪聲 | 240mVp-p | 240mVp-p | 特定測量條件（12" 雙絞線 + 電容，20MHz 帶寬） |
| 線性調整率 | ±0.5% | ±1.0% | 含設定誤差、負載調整率 |
| 負載調整率 | ±1.0% | ±1.0% | 外接電容負載最大 4000μF/8000μF |
| 轉換效率 | 90% | 87% | 全系列 86%~90% |
| 溫度系數 | ±0.03%/°C | ±0.03%/°C | 0~55°C 區間 |
四、全維度保護功能
產品配備完善的保護機制，且異常條件移除后均可自動恢復：
過載保護：105~135% 額定功率觸發，輸出電壓 < 55% 為打嗝模式，55%~100% 為恒流模式；
過壓保護：觸發閾值分別為 33~42V（32V 型號）、62~70V（48V 型號）；
過溫保護：采用打嗝模式；
基礎保護：短路保護、直流輸入欠壓鎖定、直流輸入反極性保護。
五、認證與電磁兼容
安全認證：UL1741、CSA C22.2 No.107.1-16、IEC62109-1、BS EN/EN62109-1、EAC TP TC 004；
EMC 發射：符合 BS EN/EN55032 (CISPR32) Class A；
EMC 抗擾度：
ESD：Level3（8KV 空氣）、Level2（4KV 接觸），標準 BS EN/EN61000-4-2；
EFT/Burst：Level3（2KV），標準 BS EN/EN61000-4-4；
浪涌：Level4（2KV Vin+~Vin-、4KV Vin-FG）；
輻射抗擾：符合 BS EN/EN61000-4-3。
六、機械與安裝規格

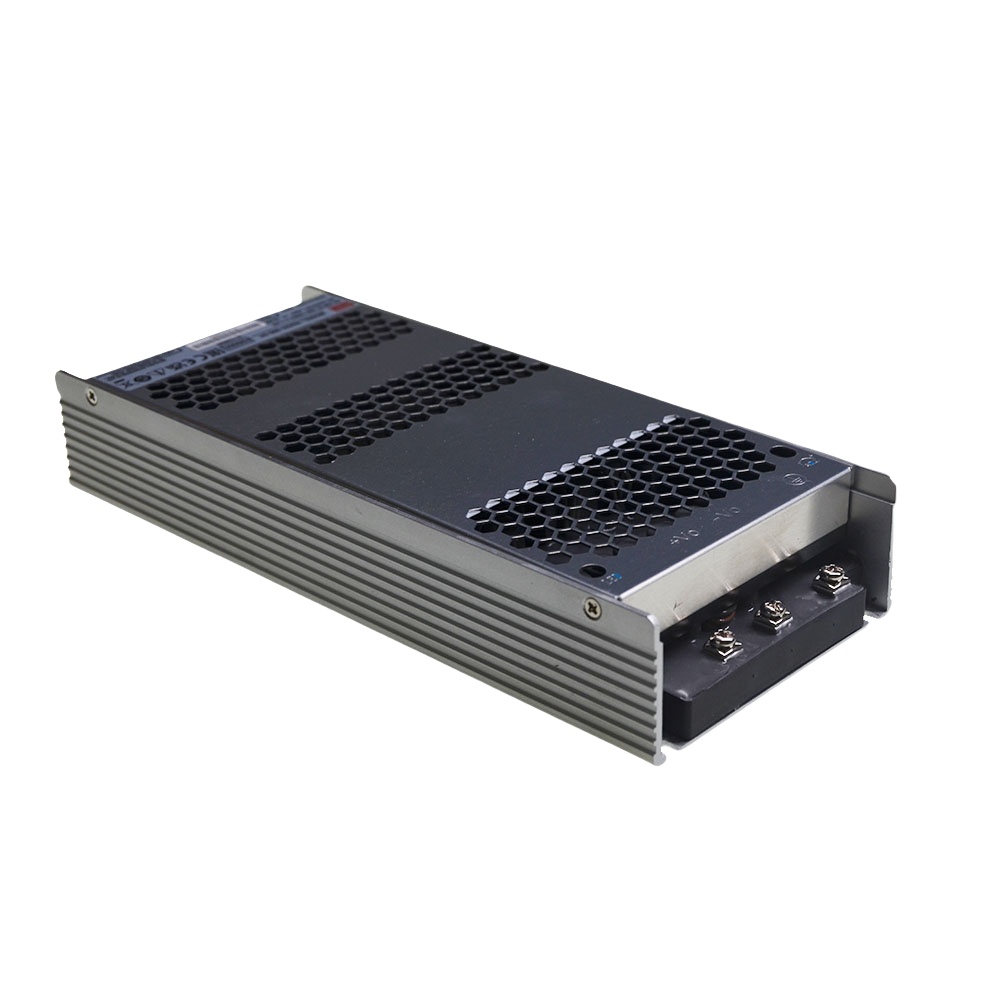

端子腳位定義
輸入端子 TB1：1 腳（+Vin）、2 腳（-Vin）；
輸出端子 TB2：1 腳（FG）、2 腳（-Vo）、3 腳（+Vo）；
外部保險絲：必須外接4A/1500Vdc規格保險絲，推薦品牌 WalterFuse，零件號 WJ30-4（保險絲）+WJ30-H（保險絲座），明緯編號 WJ30-4_WJ30-H；
機殼尺寸：機殼型號 270D，單位 mm，公差 ±1mm。
七、應用領域
核心適用于高壓直流及新能源場景，具體包括：
新能源領域：光伏發電、可再生能源系統、儲能系統（ESS）、充電樁；
工業領域：高壓變頻器、工業控制系統、半導體制造設備、機電設備、直流總線控制系統；
其他領域：供電軌。
八、其他關鍵說明
低輸入電壓情況下需降額輸出，具體參照產品降額曲線圖；
EMC 測試需將樣品安裝在 1mm 厚、360mm×360mm 的金屬鐵板上，且需結合終端設備完成電磁兼容確認；
產品振蕩頻率 fosc 為65KHz，耐振動性符合相關標準，可靠性參考 MIL-HDBK-217F（25°C）。
關鍵問題
問題 1（產品適配性）：RSDH-300 系列的環境適配能力如何，包含哪些核心參數？
答案：該系列環境適配性極強，核心參數為工作溫度覆蓋 - 40~+80°C（+5°C 以上需降額輸出），最高工作海拔 5000 米，工作濕度 20~90% RH（無冷凝）、存儲濕度 10~95% RH（無冷凝），溫度系數為 ±0.03%/°C（0~55°C 區間），可適應高海拔、高低溫等惡劣工業及戶外新能源場景。
問題 2（電氣安全）：RSDH-300 系列的電氣保護與絕緣規格有哪些，外部配件有何強制要求？
答案：絕緣上具備4KVac 加強隔離絕緣耐壓、過壓級別 Ⅱ；保護上配備短路、過載、過壓、過溫、直流輸入欠壓 / 反極性全維度保護，且異常移除后均可自動恢復。外部配件強制要求為必須外接 4A/1500Vdc 規格的保險絲，推薦 WalterFuse 品牌 WJ30-4（保險絲）+WJ30-H（保險絲座）組合。
問題 3（應用與選型）：RSDH-300 系列主流型號的核心參數差異是什么，核心適配哪些場景？
答案：主流型號為 RSDH-300-32 和 RSDH-300-48，二者額定功率均為 240W，核心差異為：RSDH-300-32 輸出 32V/9.37A，電壓調節 30~36V，轉換效率 90%；RSDH-300-48 輸出 48V/6.25A，電壓調節 48~58V，轉換效率 87%。該系列核心適配光伏發電、儲能系統、充電樁等新能源場景，以及高壓變頻器、直流總線控制系統等工業高壓直流場景，還可用于半導體制造設備、供電軌等領域。
