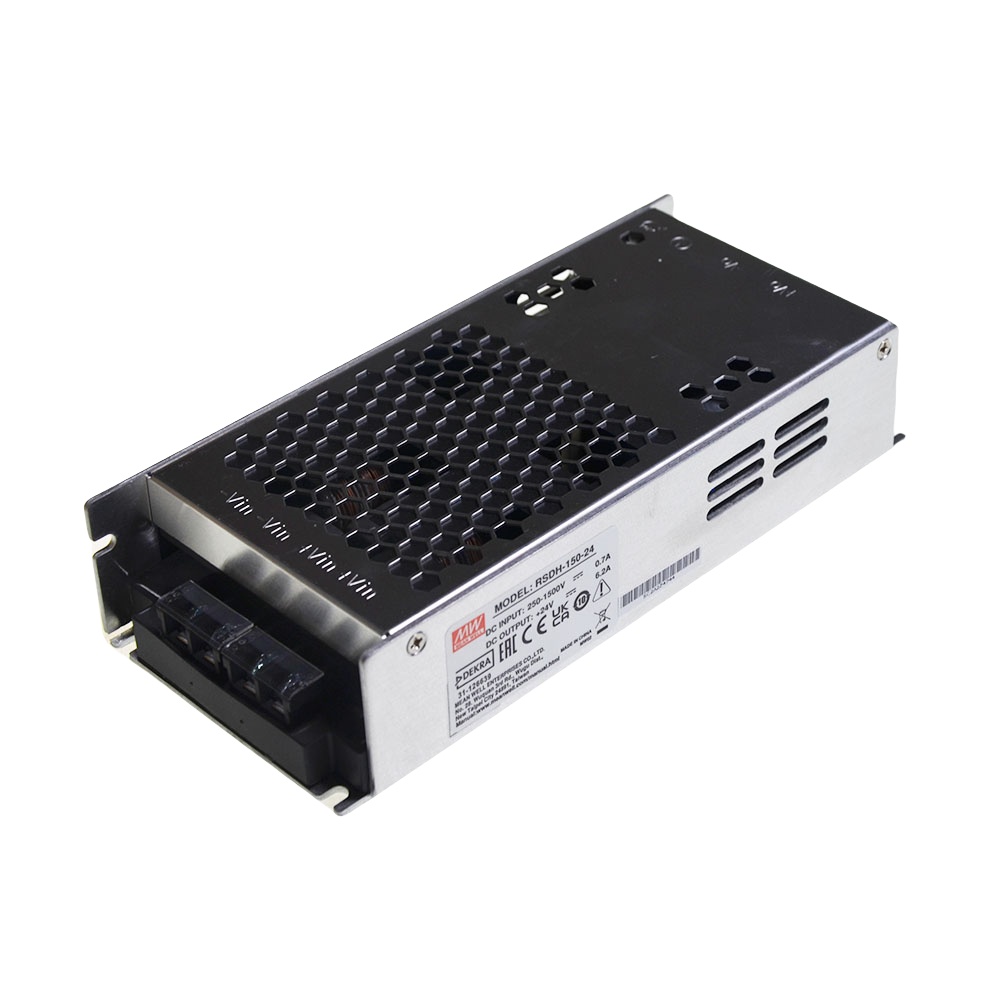

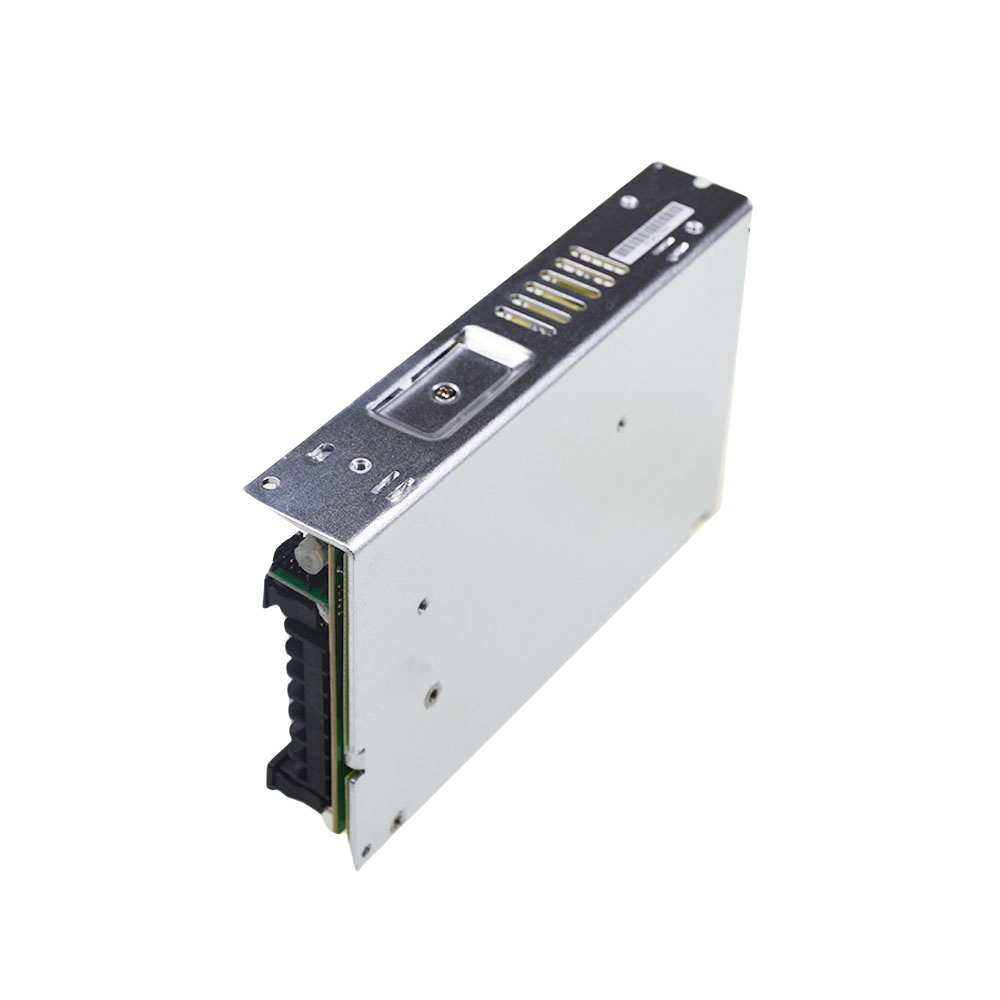

明緯 RSDH-150 系列是 150W 外置型 DC-DC 轉換器，具備250~1500Vdc 超寬 6:1 輸入范圍，可承受1700Vdc 浪涌輸入 10s，擁有4KVac 加強隔離耐壓，輸出電壓分 12V、32V、48V 等規格且支持可調，工作溫度覆蓋 **-40~+80°C**、最高工作海拔5000 米，配備短路、過載等全維度保護功能，采用灌半膠、自然風冷設計，1U 外型高度僅 41mm，符合 UL1741 等多項國際標準，MTBF 值最高達1924.7K hrs，質保 3 年，廣泛適用于光伏發電、儲能系統、充電樁等新能源及工業控制領域。
明緯 RSDH-150 系列為150W 高信賴外置型 DC-DC 轉換器，主打250~1500Vdc 超寬 6:1 輸入范圍，是適配高壓直流場景的電源轉換產品；采用灌半膠、自然風冷無風扇設計，1U 外型高度僅41mm，安裝便捷；提供3 年保固，MTBF（平均無故障時間）最小值為1924.7K hrs（Telcordia SR-332 標準）、285.9K hrs（MIL-HDBK-217F 25°C 標準），產品可靠性高。
二、核心關鍵特性
超寬輸入與浪涌耐受：直流輸入范圍250~1500Vdc，可承受1700Vdc 浪涌輸入 10s，冷啟動浪涌電流隨輸入電壓變化：1500Vdc 時 300A、800Vdc 時 200A、250Vdc 時 70A；
高隔離與過壓等級：具備4KVac 加強隔離耐壓（I/P-O/P），I/P-FG 為 3.75KVAC、O/P-FG 為 2KVAC，絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH），過壓級別為Ⅱ 級；
寬溫寬海拔工作：工作溫度 **-40~+80°C**（+5°C 以上需按降額曲線降額），最高工作海拔5000 米，2000 米內符合 EN62109-1 的 OVC Ⅱ 標準；
輸出電壓可調：各型號支持對應電壓區間調節，12V 款（30~36V）、32V 款（24~29V）、48V 款（48~58V），滿足不同負載微調需求。
三、電氣規格詳情
各型號核心電氣參數如下表：
| 型號 | 額定輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲 (最大) | 外接電容負載 (最大) | 效率 (800Vdc/1500Vdc) |
|---|---|---|---|---|---|---|---|
| RSDH-150-12 | 12V | 10A | 120W | ±1.5% | 120mVp-p | 4000μF | 88%/85% |
| RSDH-150-32 | 32V | 4.68A | 150W | ±0.5% | 240mVp-p | 2000μF | 88%/85% |
| RSDH-150-48 | 48V | 3.12A | 150W | ±1.0% | 300mVp-p | 1000μF | 88%/85% |
| 補充參數：線性調整率均為 ±0.5%，負載調整率 12V 款 ±1.5%、48V 款 ±1.0%；電壓精度包含設定誤差、線性調整率和負載調整率。 |
四、全維度保護功能
產品配備完善的保護機制，且異常移除后均可自動恢復，具體如下：
過載保護：觸發閾值為額定輸出功率的105~135%，輸出電壓 < 55% 時為打嗝模式，55%~100% 時為恒流模式；
過壓保護：12V 款 16.5~21V、32V 款 33~42V、48V 款 40~48V，保護模式為打嗝模式；
過溫保護：打嗝模式，有效防止器件過熱損壞；
直流輸入反極性保護：內置橋式二極管，反接無器件損壞；
輸入欠壓鎖定：欠壓保護范圍200~225Vdc，欠壓釋放范圍225~246.5Vdc；
額外支持短路保護，覆蓋全工況故障場景。
五、環境與物理特性
環境參數：工作濕度20~90% RH（無冷凝），儲存溫度 **-40~+80°C**、儲存濕度10~95% RH（無冷凝）；溫度系數 ±0.03%/°C（0~55°C）；
耐振動性：組件耐受 10~500Hz、3G 振動，10 分鐘 / 周期，X/Y/Z 三軸各 60 分鐘；安裝符合 IEC60068-2-6 標準；
端子定義：輸出端子 3 腳（1：+Vo、2：-Vo、3：FG）；輸入端子 4 腳（1/2：+Vin、3/4：-Vin），均為冗余設計提升接線可靠性；
包裝與重量：單臺 0.81Kg，12 臺 / 箱總重 10.7Kg，體積 0.75CUFT。
六、認證與電磁兼容
安全認證：通過UL1741、CSA C22.2 No.107.1-16、IEC62109-1、BS EN/EN 62109-1、EAC TP TC 004 等國際認證；
EMC 發射：傳導與輻射均符合 BS EN/EN55032 (CISPR32) Class A 標準；
EMC 抗擾度：符合 BS EN/EN55035、BS EN/EN61000-6-2，ESD、輻射抗擾、EFT / 脈沖群、浪涌、傳導抗擾、磁場抗擾均達 Level 3/4 級，判定標準為 A 級（無性能降低）。
七、外部配件與使用要求
外部保險絲：必備規格為4A/1500Vdc，推薦品牌 WalterFuse，零件號 WJ30-4（保險絲）+WJ30-H（保險絲座）；
紋波測量：需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，在 20MHz 帶寬下測試；
降額要求：低輸入電壓、高溫、高海拔場景需按對應曲線降額輸出，有風扇機型環境溫度按5°C/1000m比例下降；
EMC 確認：電源需結合終端設備做電磁兼容驗證，可參考明緯官網 EMI 測試指導文檔。
八、應用領域
產品適配高壓直流及工業、新能源多場景，核心應用：
新能源領域：光伏發電、可再生能源系統、儲能系統（ESS）、充電樁；
工業領域：高壓變頻器、工業控制系統、半導體制造設備、機電設備；
其他領域：直流總線控制系統、供電軌、鐵路相關設備。
關鍵問題
問題 1（產品適配性）：RSDH-150 系列 DC-DC 轉換器的核心輸入輸出特性是什么，適配哪些高壓直流場景？
答案：核心輸入特性為250~1500Vdc 超寬 6:1 直流輸入，可耐受 1700Vdc 浪涌 10s，最高工作海拔 5000 米；輸出分 12V/32V/48V 三款核心型號，支持對應區間電壓微調，額定功率最高 150W，具備 4KVac 加強隔離。適配的高壓直流場景包括光伏發電、儲能系統、充電樁等新能源場景，以及高壓變頻器、直流總線控制系統、半導體制造設備等工業高壓場景，同時可用于鐵路、供電軌等特種高壓供電場景。
問題 2（可靠性與保護）：RSDH-150 系列具備哪些保護功能，產品可靠性相關核心指標有哪些？
答案：保護功能覆蓋短路、過載、過壓、過溫、直流輸入欠壓、直流輸入反極性全維度，且所有保護在異常條件移除后均可自動恢復，其中過載保護分打嗝 / 恒流雙模式，反極性保護通過內部橋式二極管實現無器件損壞；可靠性核心指標包括：工作溫度覆蓋 - 40~+80°C，MTBF 最小值達 1924.7K hrs（Telcordia SR-332 標準），通過 UL1741、IEC62109-1 等多項國際安全認證，絕緣阻抗≥100M Ohms，耐 3G 振動沖擊，提供 3 年官方保固。
問題 3（使用與安裝）：使用 RSDH-150 系列時需注意哪些關鍵安裝和使用要求，必備外部配件是什么？
答案：安裝與使用關鍵要求：①采用自然風冷設計，無需風扇，1U 外型（41mm 高）需預留適配安裝空間，輸入 / 輸出端子為冗余設計，需按引腳定義正確接線；②高溫（+5°C 以上）、高海拔、低輸入電壓場景需按降額曲線降額輸出，有風扇配套機型按 5°C/1000m 降額環境溫度；③紋波測量需按標準方法操作，電源需結合終端設備完成電磁兼容驗證。必備外部配件為4A/1500Vdc 規格的外部保險絲，推薦 WalterFuse 品牌的 WJ30-4 保險絲搭配 WJ30-H 保險絲座。
