RQB150W12 系列是明緯推出的150W 四分之一磚鐵路專用 DC-DC 轉換器，封裝尺寸 2.28"x 1.45" x 0.5" 且符合工業標準引腳，具備14~160Vdc 12:1 超寬輸入范圍、-40~+90℃工作溫度、3KVAC 輸入輸出隔離的核心特性，通過EN50155 鐵路標準與 EN61373 振動標準，支持遙控開 / 關、遙感及 **±10% 輸出電壓微調 **，擁有短路 / 過負載 / 過溫等全方面鎖定保護且無需最小負載，效率最高達88%，單輸出有 12V/24V/48V/54V 四種規格，適配鐵路、電信、工業控制等惡劣工作環境，提供3 年保固，同時需按規范進行外部電路配置、散熱降額及 PCB 布局設計以保障穩定運行。
一、產品基礎信息

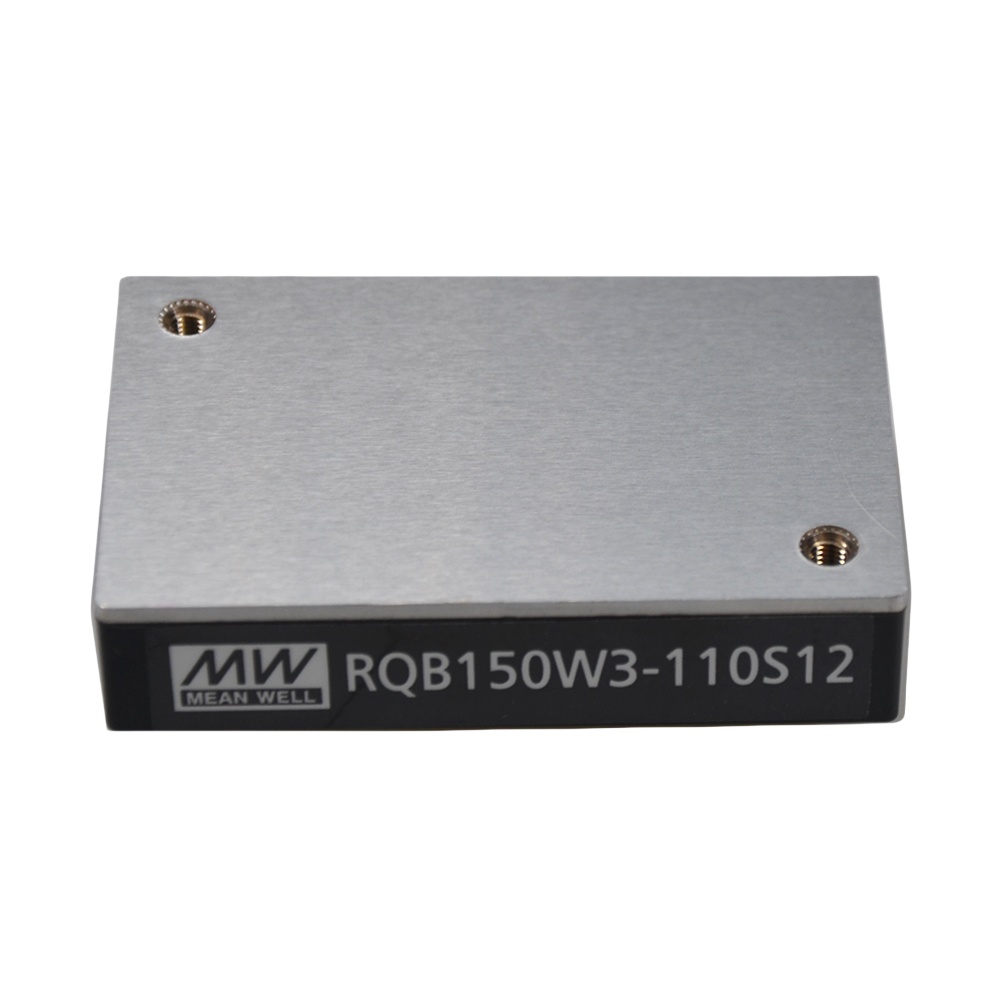

產品定位：RQB150W12 系列為明緯出品的150W 四分之一磚模塊型 DC-DC 轉換器，主打鐵路應用，同時適配多類惡劣工業環境，封裝尺寸為2.28" x 1.45" x 0.5"，符合工業標準引腳，采用帶塑料外殼的鋁底板設計，重量 75g。
保固與認證：提供3 年保固；通過EN50155 鐵路標準、EN61373 振動標準，安全規范為3KVAC 輸入 / 輸出隔離，EMC 符合BS EN/EN55032 Class A/B，MTBF 達185Khrs（MIL-HDBK-217F，25℃），可在4000 米海拔環境工作。
包裝規格：標準套管包裝，11 顆 / 管，132 顆 / 箱（12 管）；單管毛重 955g，整箱毛重 12.5Kg，外箱尺寸L545 x W145 x H220mm。
二、核心電氣與性能特性
輸入輸出
輸入：14~160Vdc 12:1 超寬輸入范圍，標稱適配 24V/36V/48V/72V/96V/110V，空載輸入電流 10mA，滿載 1.55A，浪涌電壓耐受最長 0.1s，輸入濾波為 Pi type。
輸出：額定功率150W，單輸出分12V/24V/48V/54V四種規格，負載調整率 **±0.5%，無需最小負載，支持±10% 輸出電壓微調 **。
效率與溫度
效率：典型值 12V/54V 規格88%，24V/48V 規格87.5%。
溫度：-40~+90℃工作溫度，存儲溫度 **-55~+125℃**（5%~95% RH 無冷凝），工作濕度 5%~90% RH 無冷凝。
關鍵電氣參數
參數 數值 啟動時間 ≤300ms（100% 標稱 Vin 負載） 絕緣容抗 (typ.) 3000pF 額定功率 150W 負載調整率 ±0.5% 保護功能：具備短路（連續模式）、過負載、過溫度、過電壓、輸入欠壓鎖定保護，保護模式含連續自動恢復與關閉鎖存兩類。
附加功能：支持遙感、遙控開 / 關，引腳集成對應控制接口。
三、產品選型規格
本系列共 4 款型號，核心參數如下表（輸入均為 14~160Vdc，空載輸入電流 10mA，滿載 1.55A）：
| 機型型號 | 輸出電壓 | 輸出電流 | 效率 (TYP.) | 電容負載 (最大) |
|---|---|---|---|---|
| RQB150W12-110S12 | 12V | 12.5A | 88% | 5000pF |
| RQB150W12-110S24 | 24V | 6.25A | 87.5% | 2000pF |
| RQB150W12-110S48 | 48V | 3.125A | 87.5% | 1000pF |
| RQB150W12-110S54 | 54V | 2.778A | 88% | 1000μF |
四、關鍵外部電路與設計要求
輸出電壓微調
調整范圍：-10%~+10%，分 Trim_up（升壓）、Trim_down（降壓）兩種方式，各型號有固定 Vref 及 R1/R2/R3 參數，需通過專用公式計算調整電阻值。
基礎參數表：| 型號 | Vo,nom (V) | Vref (V) | R1 (KΩ) | R2 (KΩ) | R3 (KΩ) ||----------------|-----------|---------|--------|--------|--------|| RQB150W12-110S12 | 12 | 2.5 | 38 | 10 | 68 || RQB150W12-110S24 | 24 | 2.5 | 86 | 10 | 76.8 || RQB150W12-110S48 | 48 | 2.5 | 182 | 10 | 80.6 || RQB150W12-110S54 | 54 | 2.5 | 206.1 | 10 | 82 |
保持時間電路
需外接Cbus（220μF 電解電容，Vbus 與 - Vin 間）和Chold，Chold 容量決定斷電保持時間，不同標稱輸入電壓對應不同 Chold 值：| 保持時間 | 24V | 48V | 72V | 96V | 110V ||----------|-------|-------|-------|-------|-------|| 10ms (S2) | 1800μF | 1800μF | 1800μF | 600μF | 500μF || 20ms (S3) | 3600μF | 3600μF | 3600μF | 1200μF | 820μF || 30ms (C2) | 4800μF | 4800μF | 4800μF | 1800μF | 1200μF |
啟動電阻 R1 推薦25Ω/10W，Vbus 在輸入 <60Vdc 時保持 70V，輸入> 64Vdc 時與 Vin 等壓。
散熱與降額
降額條件：-25℃以上環境溫度且對流 < 20LFM 時需降額，45℃時僅支持50% 滿載，可增加風量提升散熱能力。
功耗計算：以 12V 規格為例，滿載功耗22.4W，外殼到環境熱阻 5.75℃/W，滿載最高適配環境溫度約 - 25℃。
PCB 布局：推薦137 * 88 * 1.6mm、2OZ 鋪銅設計，通過鋪銅將轉換器熱量傳導至 PCB，保障散熱。

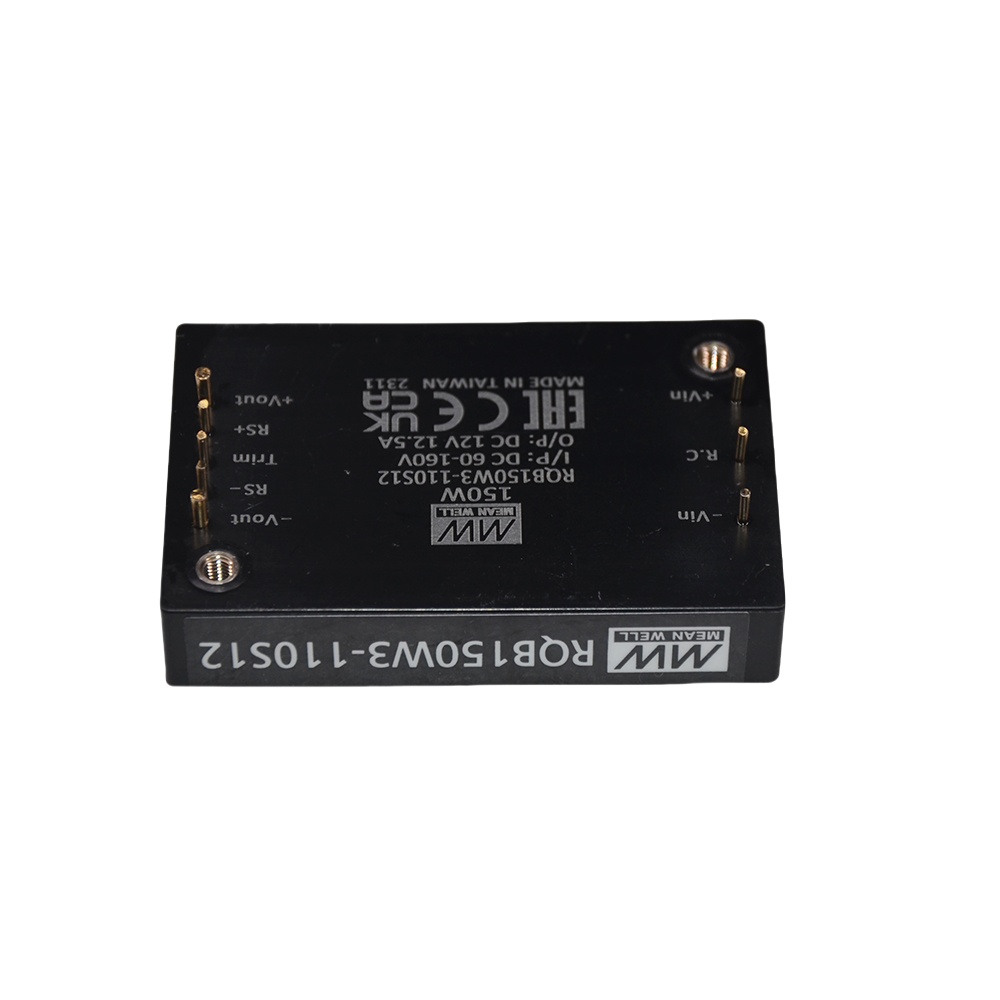

五、引腳定義（共 10 引腳）
| 引腳編號 | 功能 / 輸出 | 引腳編號 | 功能 / 輸出 |
|---|---|---|---|
| 1 | +Vin | 6 | -Vout |
| 2 | UVLO | 7 | RS- |
| 3 | Remote ON/OFF | 8 | Trim |
| 4 | Vbus | 9 | RS+ |
| 5 | -Vin | 10 | +Vout |
六、EMC 建議電路
分BS EN/EN55032 Class A和Class B兩類，測試條件均為 110Vdc 輸入、滿載輸出，需外接不同規格的電容（CY 電容、陶瓷電容）、電感（L1/L2 等），如 Class A 中 L1 統一為 2.0mH，Class B 中含 2.0mH/4.7μH 電感組合，各型號對應不同電容容值與耐壓。
七、應用場景
核心場景：鐵路系統（巴士、有軌電車、地鐵）；
拓展場景：電信 / 數據通信系統、無線網絡、工業控制設備、儀器、分析儀，及高振動、多塵、異常低溫 / 高溫的惡劣環境。
關鍵問題
問題 1：RQB150W12 系列的核心適配場景與核心耐環境特性是什么？
答案：核心適配場景為鐵路系統（巴士、有軌電車、地鐵），同時可用于電信 / 數據通信、工業控制等領域；核心耐環境特性為 **-40~+90℃超寬工作溫度 **，可耐受高振動、多塵的惡劣環境，支持 4000 米海拔工作，工作濕度 5%~90% RH 無冷凝，且通過 EN61373 振動標準、EN50155 鐵路標準，適配鐵路場景的電力不穩定問題。
問題 2：RQB150W12 系列實現輸出電壓 ±10% 微調的核心前提與基礎參數是什么？
答案：核心前提是通過在 Trim 引腳與 - Vo（升壓）、Trim 引腳與 + Vo（降壓）間連接調整電阻，按 Trim_up/Trim_down 專用公式計算電阻值；基礎參數為各型號均采用2.5V 基準電壓（Vref），且配有固定的 R1/R2/R3 電阻值（如 12V 規格 R1=38KΩ、R2=10KΩ、R3=68KΩ），需依據目標微調電壓（Vo′）代入公式計算調整電阻。
問題 3：RQB150W12 系列在實際應用中，散熱降額的關鍵條件與 110V 標稱輸入下的保持時間電路配置要求是什么？
答案：1. 散熱降額關鍵條件：** 環境溫度超過 - 25℃** 且自然對流低于 20LFM 時必須降額，45℃環境下僅能支持 50% 的滿載輸出，可通過增加風量（LFM）提升散熱能力以降低降額幅度；2. 110V 標稱輸入下保持時間電路配置：需在 Vbus 與 - Vin 間接 220μF 的 Cbus 電解電容，Chold 電容按保持時間配置，10ms 需 500μF、20ms 需 820μF、30ms 需 1200μF，同時啟動電阻 R1 推薦選用 25Ω/10W 規格。
