RQB60W12 系列是明緯推出的60W 四分之一磚型鐵路專用 DC-DC 轉換器，擁有14~160Vdc 12:1 超寬輸入范圍，輸出涵蓋 5V/12V/24V/48V/54V 單路規格，符合EN50155 鐵路標準且設計滿足 EN45545-2，工作溫度達 **-40~+90°C**，具備3KVDC/2KVAC 輸入輸出隔離、全密封、無最小負載要求等特性，擁有短路 / 過載 / 過溫等多重保護，支持遠程開關、遠程檢測和 **±10% 輸出電壓微調 **，MTBF 達 205Khrs，質保 3 年，適用于軌道交通、工業控制、通信等嚴苛環境，同時提供詳細的外圍電路設計、電壓微調公式及 EMC 配套方案。
一、產品概述

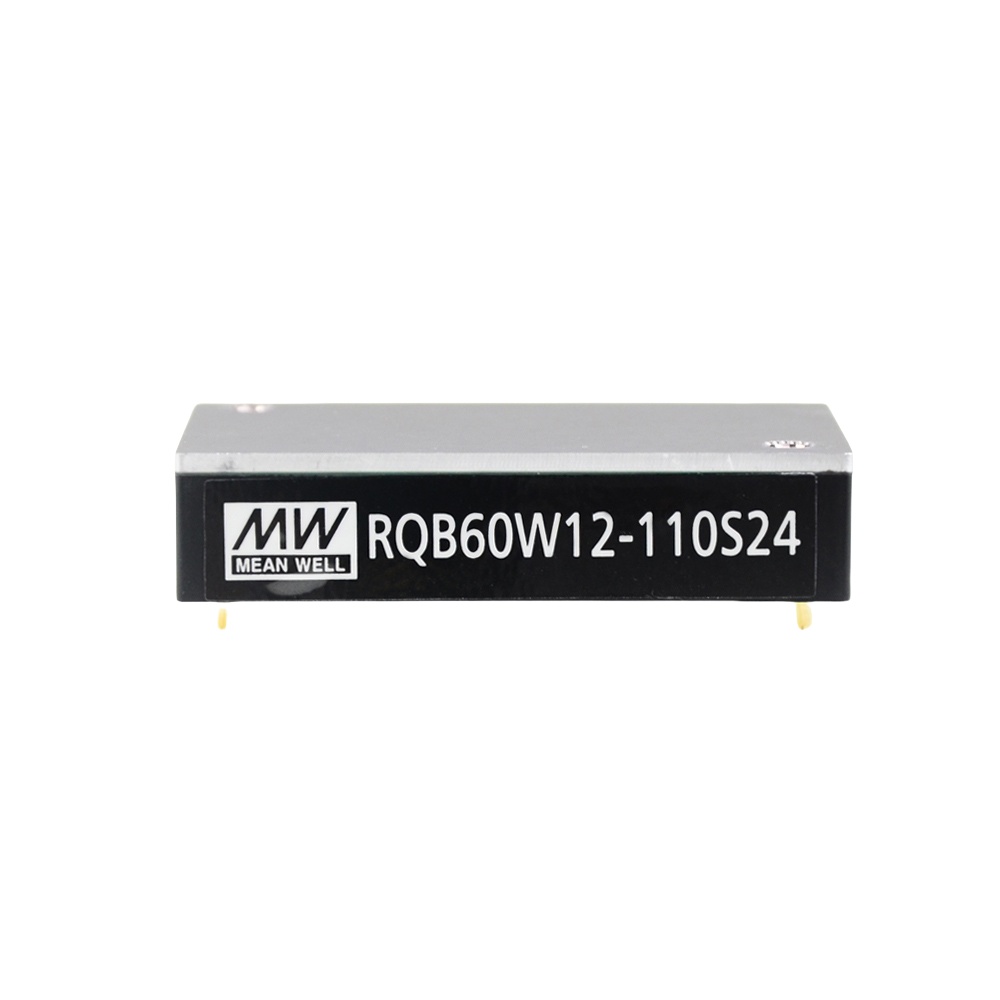

RQB60W12 系列是明緯研發的60W 四分之一磚型鐵路專用 DC-DC 轉換器，采用工業標準引腳定義，封裝尺寸為57.936.812.7mm(2.281.450.5inch)，外殼為鋁基板 + 塑料材質，單重68g，全密封設計，無最小負載要求，自然風冷散熱，質保3 年，MTBF 達205Khrs（25°C，MIL-HDBK-217F 標準），適用于高振動、高粉塵、極端溫度等嚴苛環境。
二、核心電氣參數
輸入參數
輸入電壓：14~160Vdc（12:1 超寬范圍），標稱適配 24/36/48/72/96/110Vdc
浪涌電壓：200Vdc（最大 1s）
輸入電流：空載 15mA，滿載 610mA
輸入濾波：Pi 型，內置 10A 快速熔斷器
啟動時間：40ms（額定輸入、100% 負載）
輸出參數
額定功率：60W，單路輸出涵蓋 5V/12V/24V/48V/54V
電壓精度：±1.0%，線調整率 **±0.2%，負載調整率±0.2%**
紋波噪聲：150mVp-p（20MHz 測試條件）
開關頻率：典型250KHz
輸出微調：±10% 外部電阻可調
效率與容性負載各型號核心參數如下表：
| 型號 | 輸出電壓 / 電流 | 典型效率 | 最大容性負載 |
|---|---|---|---|
| RQB60W12-110S05 | 5V/12A | 89% | 20000μF |
| RQB60W12-110S12 | 12V/5A | 90% | 3300μF |
| RQB60W12-110S24 | 24V/2.5A | 89% | 1200μF |
| RQB60W12-110S48 | 48V/1.25A | 90% | 390μF |
| RQB60W12-110S54 | 54V/1.111A | 91.5% | 330μF |
三、關鍵特性與認證
認證標準
安全：UL62368-1、IEC62368-1、EAC TP TC 020/2011
鐵路：EN50155/IEC60571（含 EN61373 振動 / 沖擊、EN50121-3-2 EMC），設計滿足EN45545-2（需外電路）
EMC：EN55032 Class A/B（需外元件），抗擾滿足 EN61000-4 系列 Level 3
隔離性能
輸入輸出隔離：3KVDC 或 2KVAC
絕緣電阻：1000MΩ（500VDC/25°C/70% RH 無凝露）
隔離電容：1500pF
多重保護功能
表格
保護類型 保護閾值 / 方式 恢復方式 短路保護 連續型 自動恢復 過載保護 110~180% 額定功率 故障移除后自動恢復 過壓保護 齊納二極管鉗位 - 過溫保護 +115°C 熱關斷 故障移除后自動恢復 欠壓鎖定 啟動 13.6V / 關斷 12.7V（可外接電阻調整） - 附加功能
遠程 ON/OFF：RC~-Vin＞3~12Vdc / 開路為開機，＜1.2Vdc / 短路為關機
遠程檢測（RS+/-）：支持輸出電壓遠程檢測
UVLO：可外接 RUVLO 電阻設置欠壓啟動 / 關斷閾值（開路 / 140K/62K 對應不同閾值）
四、環境與物理特性
環境參數
工作溫度：-40~+90°C（需參考降額曲線），外殼最高溫度 + 105°C
存儲溫度：-55~+125°C，存儲 / 工作濕度 5%~90% RH 無凝露
溫度系數：0.05%/°C（0~65°C）
工作海拔：3000 米
振動：符合EN61373標準
物理與焊接
引腳公差：1.x±0.1mm，尺寸公差 x.x±0.5mm、x.xx±0.25mm
焊接溫度：260°C（最大），3~5 秒，焊接點離外殼 1.5mm
五、外圍電路設計
輸出電壓微調支持 **±10%** 電壓微調，分升壓（Trim_up）和降壓（Trim_down），提供專屬計算公式及各型號基準參數（Vref、R1/R2/R3），并附 5V 型號微調 10% 的計算示例。
保持時間（Hold up Time）需在 Vbus 與 - Vin 間接 47μF 電解電容，Cap_hold 電容容值決定輸入斷電后的保持時間，不同標稱 Vin 對應容值如下：
表格
標稱 Vin 10ms 保持時間 30ms 保持時間 24V 800μF 2200μF 48V 800μF 2200μF 72V 440μF 1200μF 96V 180μF 540μF 110V 120μF 400μF Vbus 電路需外接 47μF 電解電容，Vbus 可提供 / 吸收瞬態功率，輸入＜56Vdc 時 Vbus 保持 60V，輸入＞60Vdc 時 Vbus 與 Vin 等壓。
EMC 配套電路分別提供EN55032 Class A和Class B級對應的濾波電容、電感規格，含陶瓷電容、鋁電解電容、共模扼流圈等元件參數，滿足不同 EMC 等級要求。
六、包裝與安裝
包裝規格：11pcs / 塑料管，12 管 / 紙箱（共 132pcs）
安裝參考：官方手冊地址http://www.meanwell.com/manual.html

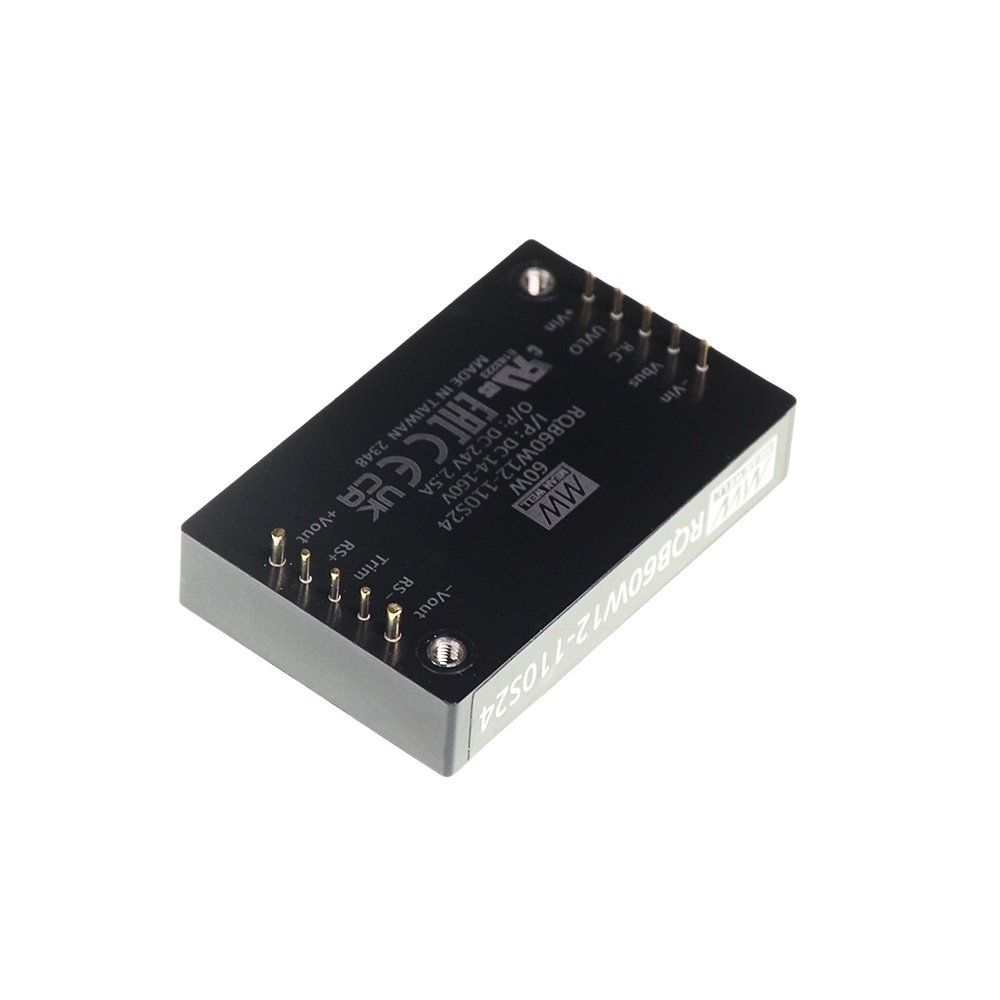

引腳定義：10 針工業標準引腳，涵蓋 + Vin/-Vin、+Vout/-Vout、遠程控制、微調、UVLO、遠程檢測、Vbus 等功能引腳。
七、應用場景
軌道交通：公交、電車、地鐵、鐵路系統
通信領域：電信 / 數通系統、無線網絡
工業領域：工業控制設備、儀器、分析儀
特殊環境：高振動、高粉塵、極端高低溫的嚴苛工況
關鍵問題
問題 1（性能特性類）：RQB60W12 系列的核心輸入輸出特性及最高效率是多少？
答案：該系列擁有14~160Vdc 12:1 超寬輸入范圍，浪涌電壓支持 200Vdc（1s），無最小負載要求；單路輸出涵蓋 5V/12V/24V/48V/54V，額定功率 60W，電壓精度 ±1.0%，線 / 負載調整率均為 ±0.2%，紋波噪聲 150mVp-p；最高效率為 91.5%，由 54V 輸出的 RQB60W12-110S54 型號實現。
問題 2（應用與認證類）：RQB60W12 系列滿足哪些鐵路相關標準，核心應用場景有哪些？
答案：該系列核心符合EN50155/IEC60571 鐵路標準（包含 EN61373 振動 / 沖擊、EN50121-3-2 EMC 要求），設計滿足EN45545-2（需配合外部電路）；同時通過 UL62368-1、IEC62368-1 等安全認證。核心應用場景包括軌道交通（公交、電車、地鐵、鐵路系統）、通信系統（電信 / 數通、無線網絡）、工業控制（儀器、分析儀、工業控制設備）及高振動、高粉塵、極端高低溫的嚴苛環境。
問題 3（設計應用類）：RQB60W12 系列實現輸出電壓 ±10% 微調的核心前提，以及輸入斷電后保持 10ms 需滿足的電容要求是什么？
答案：1. 電壓微調：需根據升壓（Trim_up）/ 降壓（Trim_down）分別在微調引腳與 - Vout/+Vout 間外接電阻，使用文檔提供的專屬計算公式，并參考各型號的基準參數（Vref、R1/R2/R3）即可實現 **±10%** 輸出電壓微調；2. 保持時間：需在 Vbus 與 - Vin 間外接 47μF 電解電容，且Cap_hold 電容需按標稱 Vin 匹配容值，24/48V 需 800μF、72V 需 440μF、96V 需 180μF、110V 需 120μF，即可實現輸入斷電后 10ms 的保持時間。
