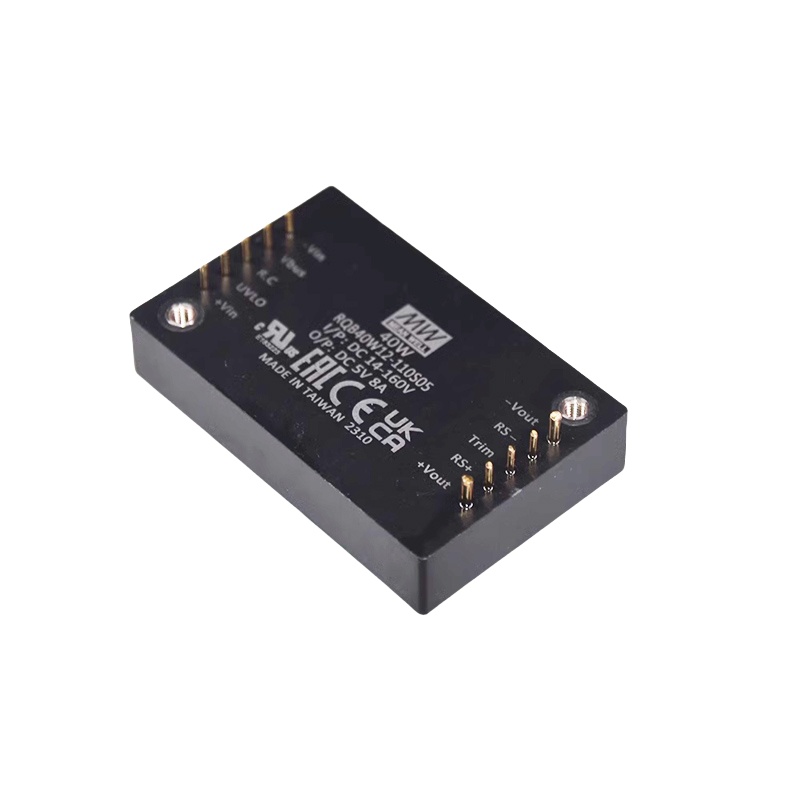

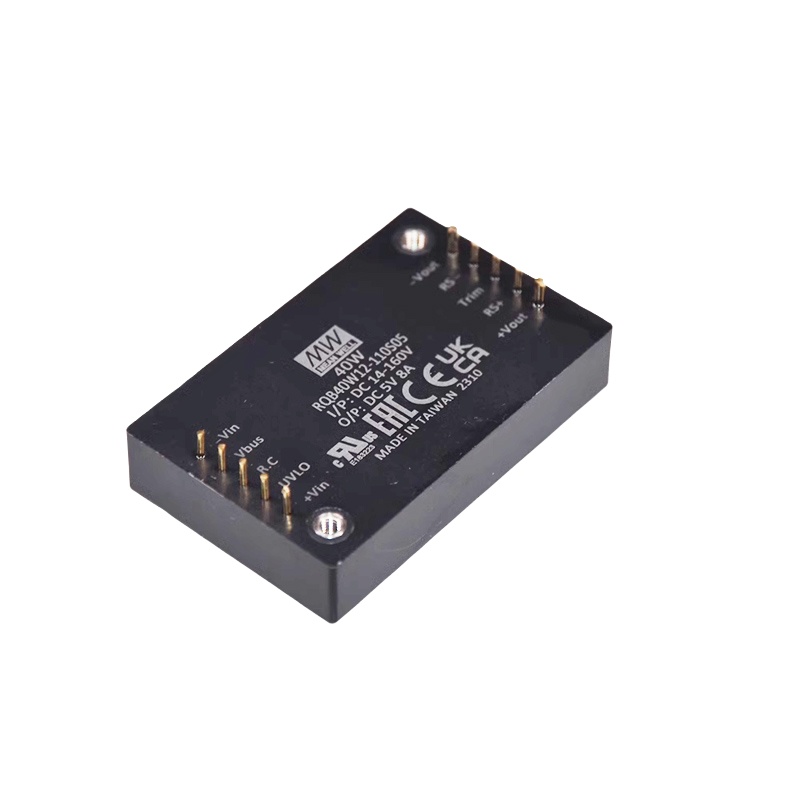

RQB40W12 系列是明緯推出的40W 四分之一磚鐵路專用 DC-DC 轉換器，具備14~160Vdc 12:1 超寬輸入范圍，輸出涵蓋 5V/12V/24V/48V/54V 多種規格，通過EN50155 鐵路標準及 UL62368-1 等安規認證，工作溫度達 **-40~+90℃，擁有 3KVDC/2KVAC 輸入輸出隔離、全方面保護功能及 ±10% 輸出電壓微調能力，采用57.9*36.8*12.7mm** 工業標準封裝，適用于鐵路、電信、工業控制等惡劣環境，提供 3 年保固，MTBF 達 205Khrs。
一、產品基礎定位
RQB40W12 系列是明緯研發的40W 四分之一磚模塊型 DC-DC 轉換器，專為鐵路場景設計，同時適配工業、通信等惡劣工作環境，采用工業標準引腳和封閉型封裝，具備高可靠性和環境適應性，提供3 年保固，MTBF 達205Khrs（MIL-HDBK-217F@25℃）。
二、核心物理與封裝參數
封裝尺寸：57.9*36.8*12.7mm（2.28"x1.45"x0.5"），標準四分之一磚規格；
機殼材質：帶塑料外殼的鋁底板，利于散熱；
單顆重量：68g；
包裝規格：11 顆 / 管，12 管 / 箱（132 顆 / 箱），外箱尺寸 545x145x220mm，整箱毛重 10.88Kg；
焊接要求：距離機殼 1.5mm 處，260℃持續 3~5 秒。
三、關鍵電氣輸入?yún)?shù)
| 輸入?yún)?shù) | 數值指標 |
|---|---|
| 常規輸入電壓 | 14~160Vdc（12:1 超寬范圍） |
| 標稱輸入電壓 | 24V/36V/48V/72V/96V/110V |
| 浪涌電壓 | 200Vdc（最長 1s） |
| 輸入電流（空載） | 15mA（全型號一致） |
| 輸入電流（滿載） | 410/420mA（依型號略有差異） |
| 輸入濾波 | Pi type |
| 輸入保護 | 7A 快熔型保險絲（40ms@100% Vin 負載） |
| 欠壓鎖定（默認） | 啟動 13.6V，關斷 12.7V |
四、產品選型與輸出參數
全系列額定功率40W，輸出為單組電壓，各型號核心參數如下：
| 機型型號 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|
| RQB40W12-110S05 | 5V | 8A | 88% | 24000μF |
| RQB40W12-110S12 | 12V | 3.333A | 89% | 3900μF |
| RQB40W12-110S24 | 24V | 1.667A | 88% | 820μF |
| RQB40W12-110S48 | 48V | 0.833A | 89% | 220μF |
| RQB40W12-110S54 | 54V | 0.741A | 90% | 150μF |
五、核心輸出電氣性能
電壓精度：±1.0%（額定條件）；
紋波與噪聲：150mVp-p（20MHz 帶寬，特定測試方式）；
調整率：線性調整率 ±0.2%、負載調整率 ±0.2%；
開關工作頻率：250KHz（典型值）；
輸出電壓微調：支持 **±10%** 調整，通過 Trim 引腳外接電阻實現；
啟動時間：40ms（100% 標稱 Vin 負載）。
六、全維度保護功能
所有保護功能均支持故障消除后自動恢復，核心保護如下：
短路保護：連續模式，無損壞風險；
過負載保護：110~180% 額定輸出功率；
過電壓保護：齊納二極管鉗位式保護；
過溫度保護：+115℃ 熱關斷；
輸入欠壓保護：默認 13.6V 啟動 / 12.7V 關斷，可外接電阻自定義；
輸入保險絲：7A 快熔型，防止輸入側過流。
七、環境工作特性
工作溫度：-40~+90℃（需參考負載減額曲線）；
機殼最高溫度：+105℃；
工作濕度：5%~90% RH，無冷凝；
儲存溫濕度：-55~+125℃，10~95% RH，無冷凝；
溫度系數：0.05%/℃（0~65℃）；
耐振動：符合EN61373標準；
工作海拔：3000 米；
冷卻方式：自然風冷。
八、安規與電磁兼容
安全規范：通過 CB IEC62368-1、UL62368-1、EAC TP TC 020/2011、EN50155 鐵路標準；
耐壓與絕緣：輸入輸出隔離3KVDC/2KVAC，絕緣阻抗 1000MΩ（500VDC@25℃/70% RH），絕緣容抗 1500pF；
EMC 發射：符合 BS EN/EN55032 Class A/B（需外接配套元件）；
EMC 抗擾度：均達 Level 3，涵蓋 ESD（±8KV 空氣 /±6KV 接觸）、輻射抗擾、浪涌 / 脈沖群等（部分需外接輸入電容）；
鐵路相關 EMC：符合 EN50121-3-2 標準。
九、特殊功能配置
電壓微調：通過 Trim 引腳外接 Rtrim_up/Rtrim_down 電阻，實現 - 10%~+10% 輸出調整，各型號有專屬 R1/R2/R3 基準電阻；
保持時間：外接 Cap_hold 電容可實現 10/20/30ms 電源保持，不同標稱輸入電壓對應不同電容值（如 110V 輸入 10ms 保持需 120μF）；
Vbus 電路：Vin 與 - Vbus 間接 47μF 電解電容，穩定瞬變電源，輸入 < 56V 時 Vbus 保持 60V；
遙控與遙感：支持 Remote ON/OFF 遙控開 / 關，配備 RS+/RS - 遙感引腳；
UVLO 自定義：UVLO 引腳外接電阻，可調整欠壓開啟 / 關閉電壓（如接 140KΩ 對應開啟 27.3V / 關閉 26.3V）。
十、應用場景
鐵路交通：巴士、有軌電車、地鐵等鐵路系統；
通信領域：電信 / 數據通信系統、無線網絡；
工業控制：工業控制設備、精密儀器、分析儀；
惡劣環境：高振動、多塵、異常低溫 / 高溫的工業現場。
關鍵問題
問題 1（產品適配性）：RQB40W12 系列的核心環境適配能力體現在哪些方面，為何適合鐵路等惡劣場景？
答案：該系列核心環境適配能力包括 **-40~+90℃超寬工作溫度 **、符合 EN61373 的耐振動特性、3000 米工作海拔、5%~90% RH 無冷凝的濕度適應性；同時通過EN50155 鐵路專用標準，具備 12:1 超寬輸入電壓（14~160Vdc）可適配鐵路系統多種供電電壓，擁有連續短路、過溫、過壓等全方面保護，且為封閉型封裝可抵御多塵環境，因此適配鐵路、高振動等惡劣場景。
問題 2（功能操作）：如何實現 RQB40W12 系列輸出電壓的 ±10% 微調，核心設計依據是什么？
答案：通過Trim 引腳外接專用電阻實現，上調電壓接 Rtrim_up（Trim 與 - Vo 之間）、下調電壓接 Rtrim_down（Trim 與 + Vo 之間）；核心設計依據是各型號有專屬的 Vref 基準電壓和 R1/R2/R3 基準電阻（如 5V 型號 Vref=1.25V，R1=30.3KΩ、R2=10KΩ、R3=68KΩ），通過固定公式計算所需外接電阻值，實現輸出電壓 - 10%~+10% 的精準調整。
問題 3（工程應用）：在鐵路系統供電瞬斷場景下，如何配置 RQB40W12 系列的保持時間電路，核心參數要求是什么？
答案：通過外接 Cap_hold 電容搭建保持時間電路，同時需在 Vbus 和 - Vin 之間接 47μF 電解電容穩定 Vbus 電壓；核心參數要求為不同標稱輸入電壓對應不同 Cap_hold 電容值，如標稱 110V 輸入需 120μF 實現 10ms 保持、300μF 實現 20ms 保持、400μF 實現 30ms 保持；且啟動電阻 R1 建議選用25 歐姆 / 10W規格，以承受啟動時的脈沖功率。
