明緯 MHB150 系列是 150W DC-DC 半磚穩壓單組輸出轉換器，采用57.9*61*12.7mm工業標準半磚尺寸與鋁制五面金屬防護外殼，輸入電壓范圍36~75VDC、1500VDC 輸入輸出隔離，提供5V/12V/24V三款主流輸出規格，具備短路 / 過流 / 過壓 / 過溫四重保護及遙控開關、遙感、±10% 輸出調整功能，最高效率達89%，工作溫度 **-40~+100℃，通過 UL/CUL/EAC/CE/UKCA 安全認證，MTBF 達900K hrs**，提供 3 年保固，可選散熱片提升工作溫度，外加指定元件可滿足 BS EN/EN55032 Class A 電磁兼容要求。
明緯 MHB150 系列為150W DC-DC 半磚穩壓單組輸出轉換器，是工業標準半磚電源模塊，主打?qū)捿斎?、高隔離、多重保護，適用于工業自動化等場景，提供3 年保固，通過UL/CUL/EAC/CE/UKCA安全認證，MTBF 典型值900K hrs（25℃，MIL-HDBK-217F 標準）。
物理規格：尺寸57.9×61×12.7mm(2.28"×2.40"×0.5")，鋁制五面金屬防護外殼，單顆重量95g；
包裝規格：12 顆 / EPE 盤，60 顆 / 箱，單盤毛重 1.175Kg，整箱毛重 7.2Kg，外箱尺寸 L390.9×W284.8×H175.7。
二、核心電氣特性
該系列為2:1 寬輸入范圍，輸入電壓36~75VDC，浪涌電壓最大100VDC/100ms，欠壓鎖定上限34VDC、下限32.5VDC；具備1500VDC輸入 / 輸出、輸入 / 機殼、輸出 / 機殼三重隔離，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；開關頻率典型值500KHz，支持 π 型濾波網絡。
主流輸出規格（額定功率均 150W）
| 型號 | 輸出直流電壓 | 電流范圍 | 效率 (Typ.) | 紋波與噪聲 (Max) | 滿載輸入直流電流 |
|---|---|---|---|---|---|
| MHB150-48S05 | 5V | 0~30A | 86% | 100mVp-p | 3.7A |
| MHB150-48S12 | 12V | 0~12.5A | 89% | 150mVp-p | 3.6A |
| MHB150-48S24 | 24V | 0~6.25A | 89% | 240mVp-p | 3.6A |
精度與調整：電壓精度 **±1.0%，線性調整率±0.2%，外部輸出調整范圍±10%，空載輸入電流25mA**。
三、多重保護功能
全系列具備短路 / 過電流 / 過電壓 / 過溫度四重保護，且故障移除后均支持自動恢復，具體參數：
過電流：保護閾值為額定輸出功率的110%~140%，保護模式為過流限制；
過電壓：保護閾值為額定輸出電壓的115%~140%，保護模式為輸出電壓二極管鉗位；
短路：可持續保護，異常移除后自恢復；
過溫度：機殼溫度達到 **100℃±5℃** 時啟動保護并熱關機。
四、關鍵功能說明

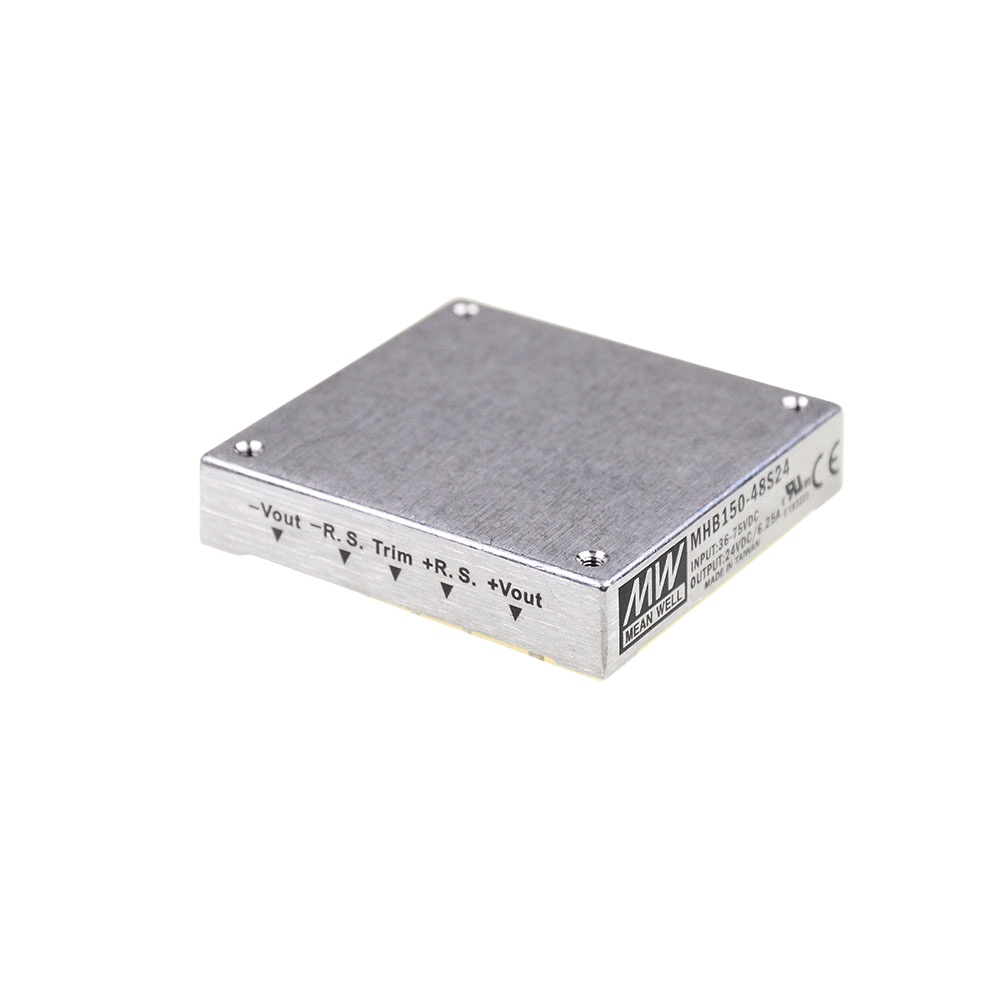

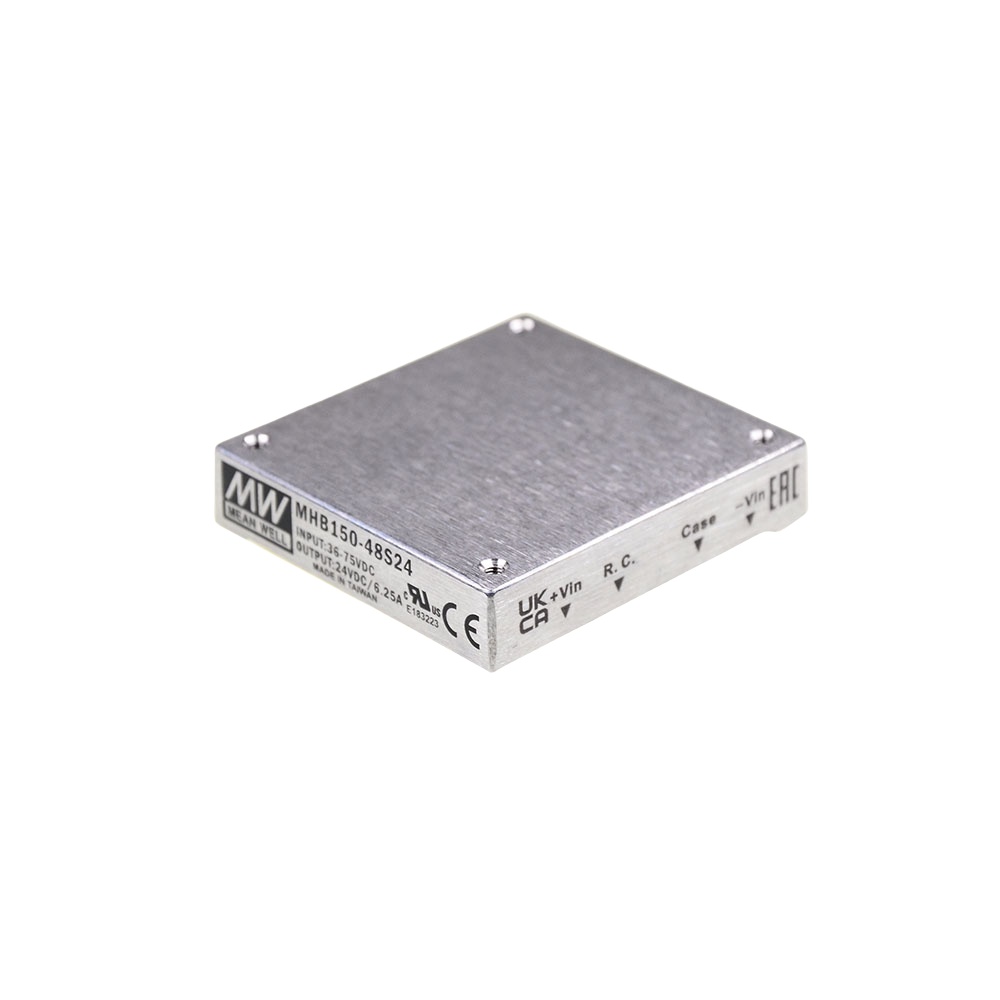

Pin 腳定義：共 9 針工業標準 pin 針，核心腳位：1 (+Vin)、4 (-Vin)、5 (-Vout)、9 (+Vout)、2 (R.C. 遙控)、7 (Trim 微調)、8 (+R.S. 遙感)、6 (-R.S. 遙感)、3 (Case 機殼)；
遙控開 / 關：Pin2 為控制腳，支持邏輯正 (標準品)、邏輯負 (型號后綴加 N) 兩種模式，邏輯低電平 (<0.8Vdc)、高電平 (開路) 對應不同開關狀態，控制邏輯兼容 R.C.(Pin2)~-Vin (Pin4)；
輸出調整：支持 ±10% 范圍的升壓（Trim-up）、降壓（Trim-down），均有專用計算公式，且不同輸出電壓模塊內置不同 R1、R2 電阻參數，需外接對應阻值電阻實現；
遙感功能：需將 + Vout 與 + R.S、-Vout 與 - R.S 對應連接，保證電壓精度。
五、散熱相關要求
工作環境：工作溫度 **-40~+100℃，溫度系數±0.03%/℃(0~60℃)，工作濕度0~95% RH**，儲存溫度 **-55~+105℃、濕度0%~95% RH**；
熱阻參數（無散熱片）：不同風速對應不同殼溫到環境的熱阻 Rca，自然對流 (0.1m/s) 下 Rca 為7.12℃/W，風速越高 Rca 越小，800ft./min.(4.0m/s) 時 Rca 低至 2.19℃/W；
核心要求：機殼最高溫度不可超過 100℃，需根據環境溫度、風速計算功耗與溫升，必要時降載或風冷；
可選散熱片：提供 3 款型號，分垂直 / 水平安裝方向，可大幅降低熱阻，如 M-C092 自然對流下 Rca 僅 3.00℃/W，400ft./min. 時低至 0.95℃/W，散熱片組裝需搭配 56.9x60x0.25mm 導熱片與 M3x8L 螺絲。
六、安規與電磁兼容
安全規范：符合UL60950-1、EAC TP TC 004；
電磁兼容發射：外加指定元件后符合BS EN/EN55032 (CISPR32) Class A 等級，全系列通用兼容電路（C1/C2=47uF/100V、C3/C4=1000pF、L1=3.4uH）；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55024 A 級輕工業標準，同時符合 EAC TP TC 020；
備注：電源為系統內元件，需結合終端設備完成電磁兼容確認，EMC 測試方法參考明緯官網 EMI 測試聲明書。
關鍵問題
問題 1（電氣規格與選型）：MHB150 系列三款主流型號的核心輸出參數、效率差異是什么，額定功率均為 150W 的前提下電流范圍為何不同？
答案：三款型號核心參數為 MHB150-48S05（5V/0~30A/86%）、MHB150-48S12（12V/0~12.5A/89%）、MHB150-48S24（24V/0~6.25A/89%）；效率上 5V 款為 86%，12V 和 24V 款達 89%（更高）。根據功率公式P=U×I，額定功率固定為 150W 時，輸出電壓越高，最大輸出電流越小，因此三款型號電流范圍隨電壓升高成反比降低。
問題 2（散熱設計）：MHB150 系列無散熱片時，在自然對流環境下如何計算機殼溫度，核心限制條件是什么？
答案：計算步驟為①根據輸出功率、效率計算功耗Pd=Po×(1-η)/η；②自然對流下 Rca 為 7.12℃/W，計算溫升 **△T=Pd×Rca**；③機殼溫度Tc=Ta（環境溫度）+△T。核心限制條件為機殼溫度 Tc 不得超過 100℃，若計算結果超過該值，需通過增加風冷（提高風速）、加裝可選散熱片或降載的方式解決。
問題 3（功能實現）：如何實現 MHB150 系列輸出電壓的 + 8% 升壓調整，核心要素有哪些？
答案：需通過外接 Trim-up 電阻實現，核心要素包括：①確認模塊內置的 R1、R2 電阻參數（不同輸出電壓參數不同，如 5V 款 R1=5.8KΩ、R2=3.3KΩ）；②根據公式RTrim-up=(R1-R2×(Vo-Vo,nom))/(Vo-Vo,nom) 計算外接電阻阻值，其中 Vo,nom 為標稱輸出電壓，Vo 為目標輸出電壓；③將計算出的電阻接至 Trim 腳（Pin7）對應的升壓接線端，且調整范圍不可超過 **+10%**（標稱電壓）。
