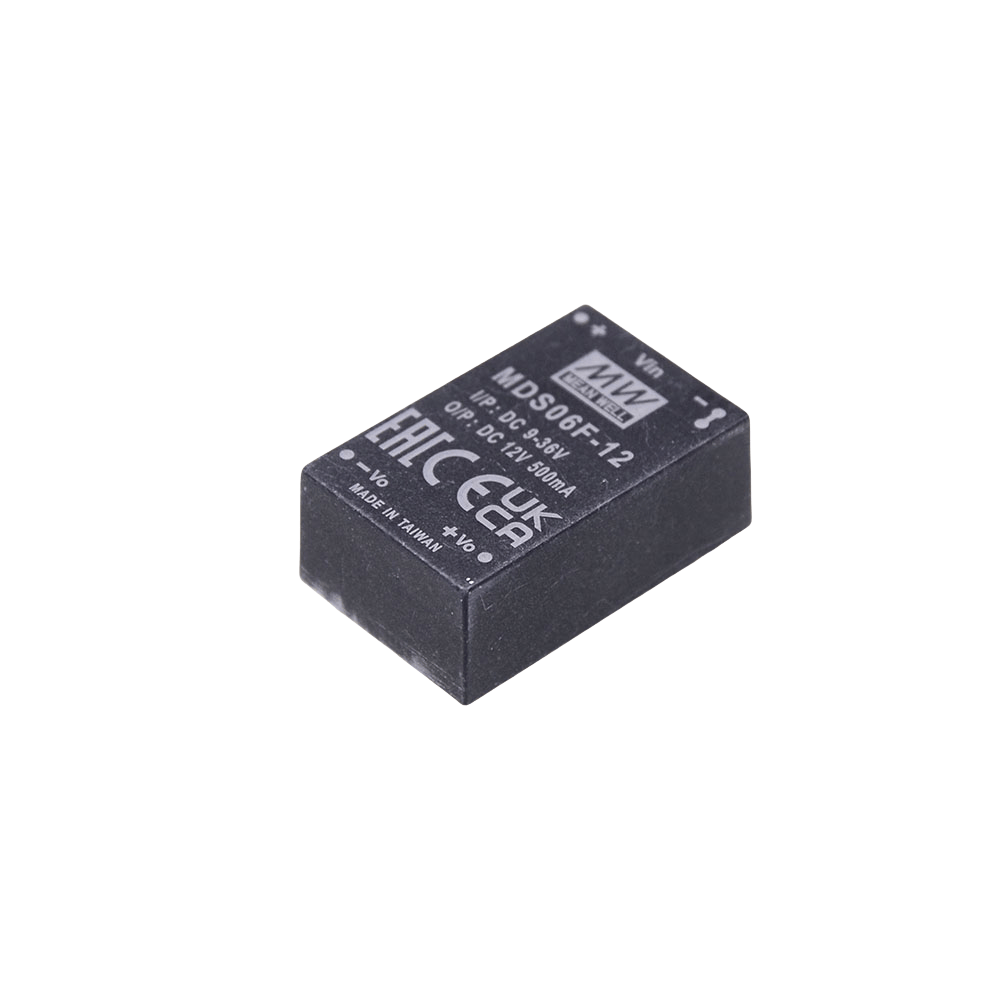

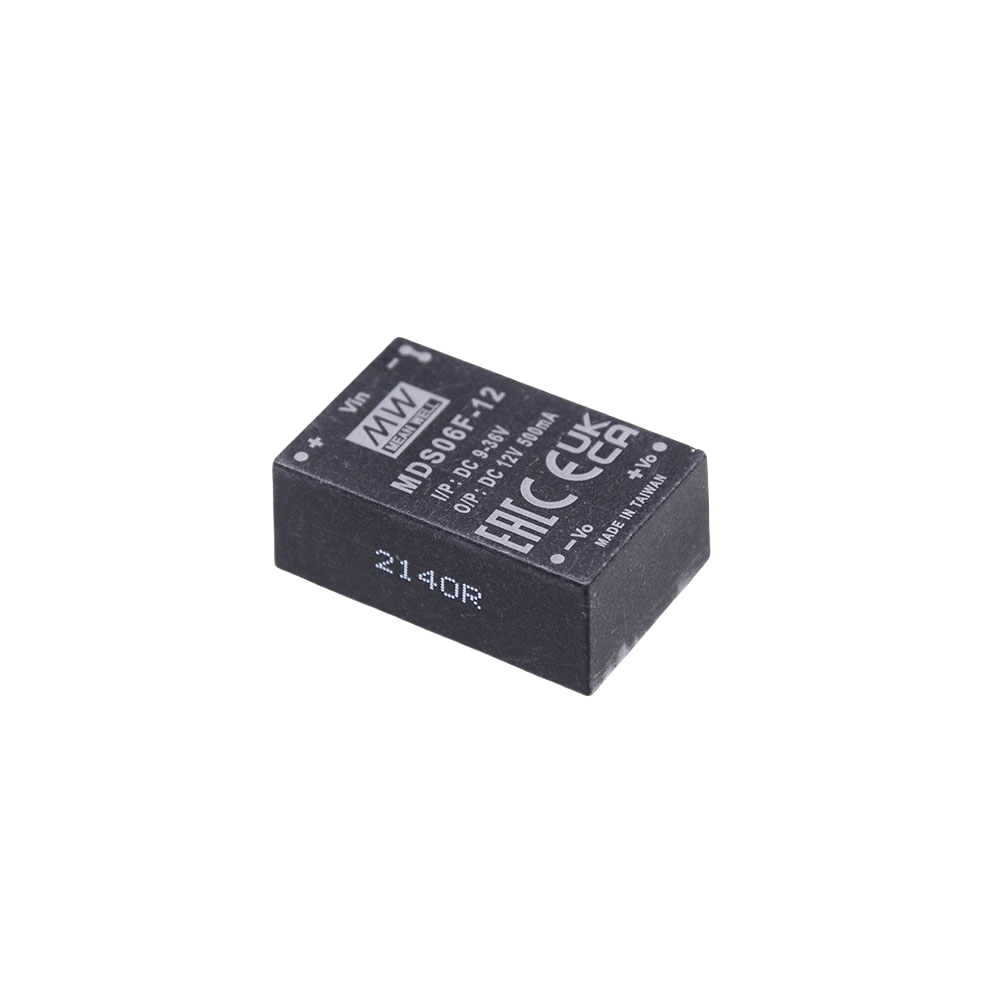

MDS06&MDD06 系列是明緯推出的6W DIP24 封裝醫療級 DC-DC 穩壓轉換器，擁有9~36V (F 型)和18~75V (G 型)兩種 4:1 寬輸入范圍，提供 5V/12V/15V 單組及 ±5V/±12V/±15V 雙組輸出選擇，具備6KVDC/4.2KVAC高輸入輸出隔離、<5μA 低漏電流、-40~+90℃寬工作溫度，符合IEC60601-1 醫療安規 (2xMOPP)，支持可持續短路和過載保護，效率最高達 84%，MTBF 超 454Khrs，適用于醫療設備與工業控制系統，提供 3 年保固。
MDS06&MDD06 系列為明緯研發的6W DIP24 封裝隔離穩壓型 DC-DC 轉換器，主打醫療級應用，同時兼容工業控制系統，具備高隔離、低漏電流、寬溫工作等特性，符合醫療安規認證，提供 3 年產品保固。
二、核心產品特性
封裝與引腳：采用DIP24 封裝，配備國際標準引腳，引腳誤差 0.6±0.10mm，產品尺寸31.820.312.2mm(1.250.80.48inch)，機殼為UL94V-0 阻燃塑料。
寬輸入與多輸出：支持 4:1 寬輸入范圍，分兩個型號段：F 型 9~36Vdc（適配 12V/24V 常規電壓）、G 型 18~75Vdc（適配 24V/48V 常規電壓）；輸出分單組（MDS06）：5V/12V/15V，雙組（MDD06）：±5V/±12V/±15V，滿足不同供電需求。
關鍵電氣性能：低漏電流 **<5μA**，效率最高達84%，輸入輸出加強隔離6KVDC 或 4.2KVAC，絕緣阻抗1000M Ohms/500VDC/25℃/70% RH，絕緣容抗典型值 20pF。
寬溫與環境適應性：工作溫度 **-40 ~ +90℃（需參考負載減額曲線），外殼最高溫度 + 105℃，工作濕度 20%~90% RH 無冷凝，儲存溫濕度 - 55~+125℃/10~95% RH 無冷凝，溫度系數0.05%/℃(0~71℃)**；耐振動性能為 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
保護功能：具備可持續式短路保護（異常移除后自動恢復）、過載保護，過載保護閾值為110~250% 額定輸出功率；輸入浪涌電壓耐受：F 型 50Vdc、G 型 100Vdc（最長 100ms），推薦保險絲：F 型 2A 慢熔、G 型 1A 慢熔。
三、關鍵電氣規格表
| 規格項 | 數值 / 參數 |
|---|---|
| 額定功率 | 6W |
| 電壓精度 | ±2% |
| 紋波與噪聲 | 100mVp-p |
| 線性調整率 | ±0.5% |
| 負載調整率 | ±0.5% |
| 開關頻率 | 280KHz |
| 絕緣隔離等級 | 初級 - 次級2xMOPP(250VAC 輸入) |
| 平均無故障時間 | >454Khrs MIL-HDBK-217F(25℃) |
| 焊接溫度 | 265℃max，離外殼 1.5mm 處 3~5sec |
四、主流型號性能參數（核心）
| 型號 | 輸入范圍 | 輸出規格 | 最大輸出電流 | 典型效率 | 電容負載 |
|---|---|---|---|---|---|
| MDS06F-05 | 9~36Vdc | 5V 單組 | 1200mA | 80% | 330μF |
| MDS06G-12 | 18~75Vdc | 12V 單組 | 500mA | 84% | 120μF |
| MDS06F-15 | 9~36Vdc | 15V 單組 | 400mA | 83% | 100μF |
| MDD06F-05 | 9~36Vdc | ±5V 雙組 | ±600mA | 80% | 330μF* |
| MDD06G-12 | 18~75Vdc | ±12V 雙組 | ±250mA | 81% | 47μF* |
| MDD06G-15 | 18~75Vdc | ±15V 雙組 | ±200mA | 82% | 47μF* |
| * 注：雙組輸出為每路輸出對應電容負載 |
五、安規與電磁兼容（EMC）
安規認證：通過IEC60601-1 (LVD) 3 版本醫療安規、EAC TP TC 020/2011（48Vin 型適配 EAC TP TC 004）。
EMC 發射：遵循 BS EN/EN55011 標準，傳導發射無特定等級，輻射發射為ClassA（無外加元件）。
EMC 抗擾度：滿足 BS EN/EN61000 系列標準，關鍵指標：ESD 空氣 ±15KV、輻射抗擾 10V/m、EFT/Bursts±2KV、線對線浪涌 ±2KV、傳導抗擾 10Vrms。
EMC 整改建議：滿足 Class B 輻射需增加外圍器件，如 MLCC 電容（10μF/50V/4.7μF/100V）、450μH 共模扼流圈。
六、引腳定義（核心引腳）
| 引腳編號 | MDS06（單組輸出） | MDD06（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 11 | No pin | Common |
| 12 | -Vout | No pin |
| 13 | +Vout | -Vout |
| 15 | No pin | +Vout |
| 23/24 | -Vin | -Vin |
| 10 | No pin | No pin |
七、包裝與物流
單產品重量17g，采用套管包裝，15 顆 / 管，管塞配套，每管毛重 310g；
最大裝箱數750 顆 / 50 管，外箱尺寸 L620 x W230 x H230mm，整箱毛重 16.1Kg。
八、應用場景
核心為醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；同時適用于工業控制系統。
關鍵問題
問題 1：MDS06&MDD06 系列作為醫療級轉換器，核心的醫療安規與隔離特性有哪些？
答案：該系列符合IEC60601-1 (LVD) 3 版本醫療類安規認證，初級 - 次級達到2xMOPP隔離等級（適配 250VAC 系統輸入）；輸入輸出為加強隔離，耐壓值達6KVDC 或 4.2KVAC，絕緣阻抗≥1000M Ohms/500VDC，漏電流 < 5μA，滿足醫療設備的高隔離、低漏電流安全要求。
問題 2：MDS06（單組）和 MDD06（雙組）系列的輸入輸出型號劃分及核心電流參數有何差異？
答案：兩者均分 F 型 (9~36Vdc) 和 G 型 (18~75Vdc) 輸入，單組 MDS06 輸出為 5V/12V/15V，最大輸出電流分別為 1200mA/500mA/400mA；雙組 MDD06 輸出為 ±5V/±12V/±15V，最大輸出電流分別為 ±600mA/±250mA/±200mA；且雙組輸出的電容負載為每路輸出單獨配置，單組為整體配置。
問題 3：該系列轉換器在實際應用中，環境與負載方面需注意哪些關鍵限制條件？
答案：1. 工作溫度為 - 40~+90℃，需參考負載減額曲線，外殼溫度不可超過 + 105℃；2. 短路保護為可持續式，過載保護閾值 110~250% 額定功率，異常移除后可自動恢復；3. 輸入浪涌電壓耐受最長 100ms，F(xiàn) 型不超過 50Vdc、G 型不超過 100Vdc，推薦搭配 F 型 2A/G 型 1A 慢熔保險絲；4. 焊接時離外殼 1.5mm 處溫度不超過 265℃，持續 3~5 秒，避免器件損壞。
