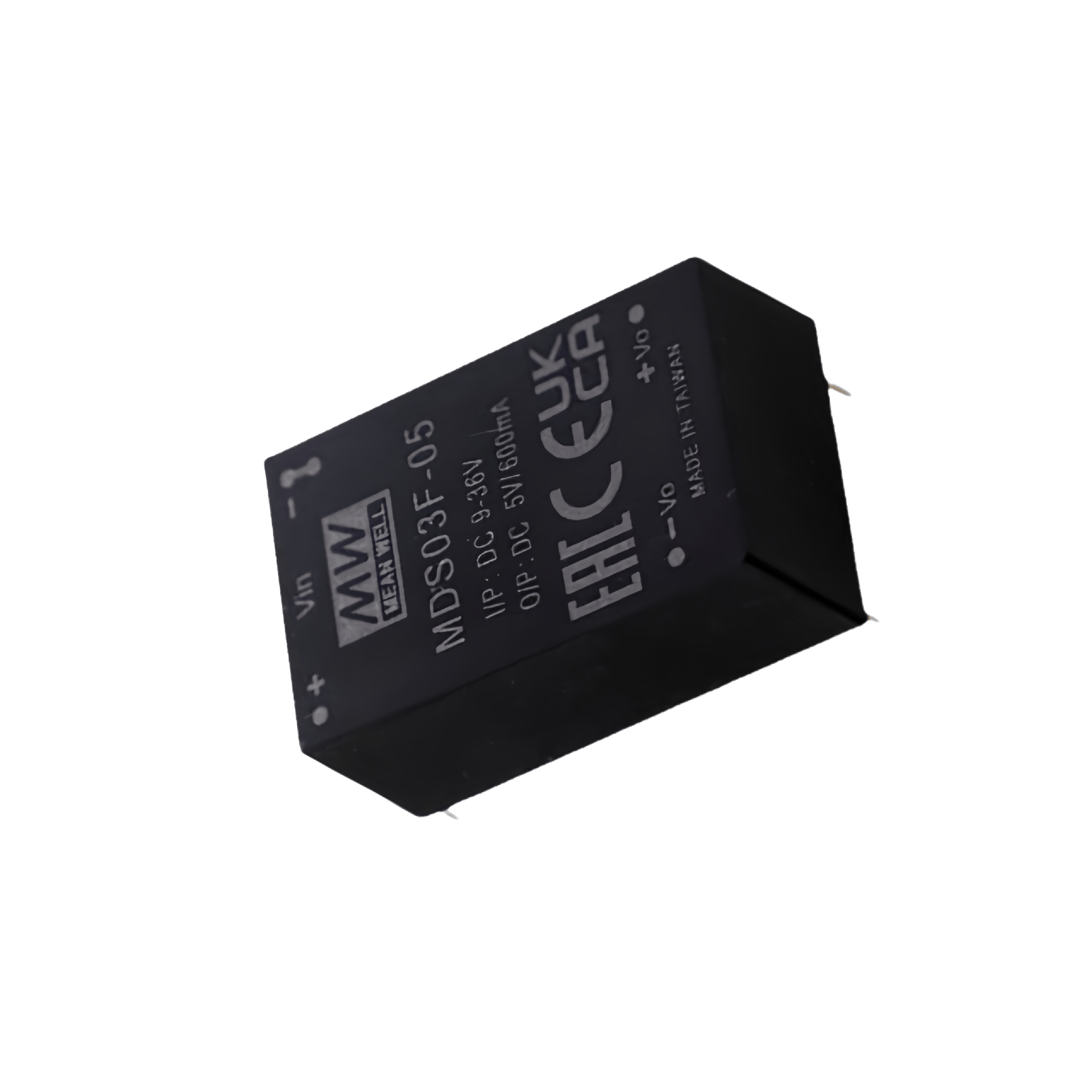

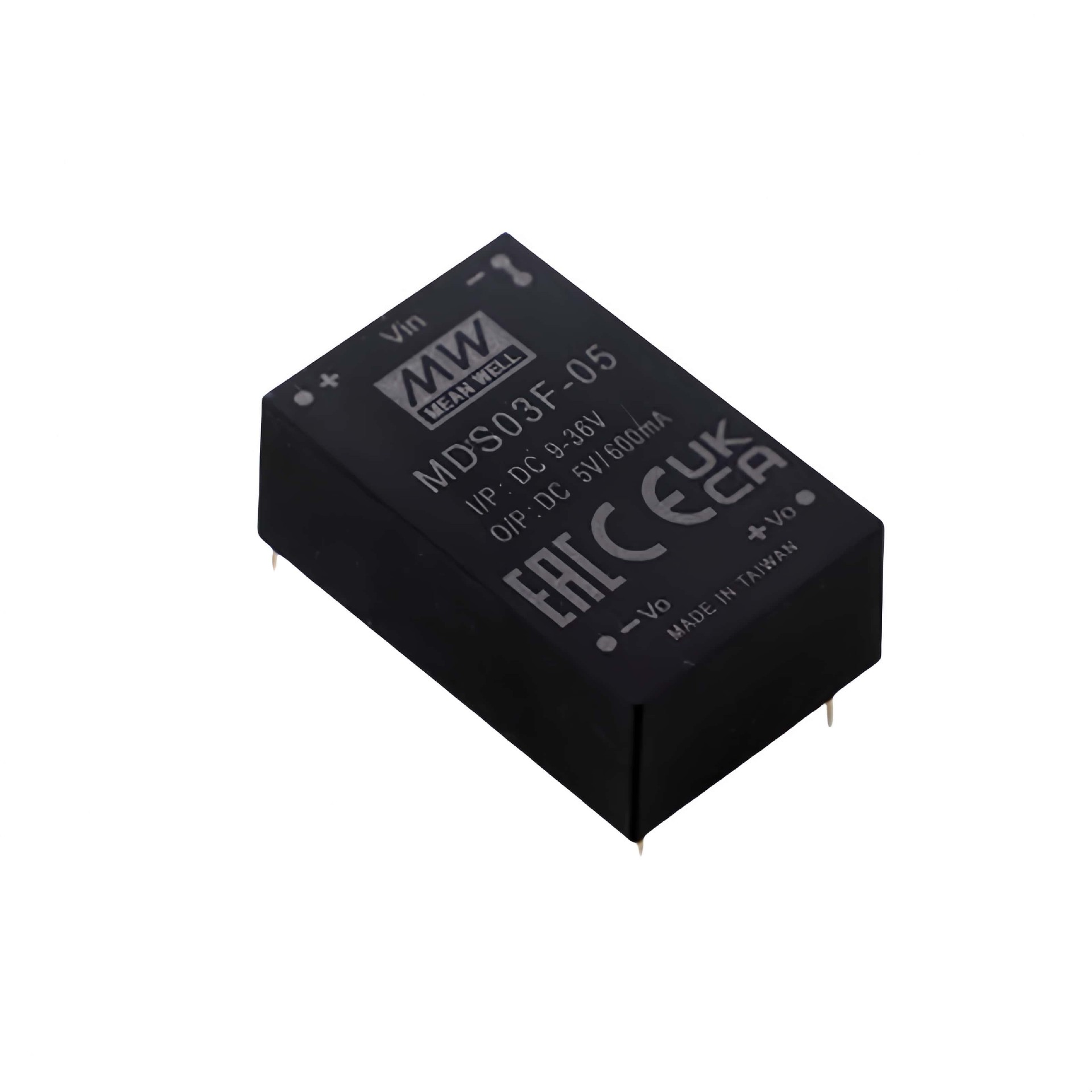

MDS03&MDD03 系列是明緯推出的3W DIP24 封裝醫療級 DC-DC 穩壓轉換器，具備9~36V/18~75V兩種 4:1 寬輸入范圍，提供 5V/12V/15V 單組及 ±5V/±12V/±15V 雙組輸出規格，核心特性包含 **<5μA 低漏電流 **、6KVDC/4.2KVAC 輸入輸出高隔離、符合IEC60601-1 醫療安規 (2xMOPP)，支持可持續短路 + 過載保護，工作溫度達 **-40~+90℃，效率最高81%**，適用于醫療設備及工業控制系統，提供 3 年保固，是高隔離、低漏流的醫療電源解決方案。
MDS03&MDD03 系列為明緯出品的3W DIP24 封裝隔離穩壓型 DC-DC 轉換器，主打醫療級應用，同時兼容工業控制系統，具備國際標準引腳設計，提供3 年保固，是高隔離、低漏流的專用電源模塊。
二、核心關鍵特性
寬輸入與多輸出規格：采用 4:1 寬輸入范圍，分F 型 (9~36Vdc，適配 12V/24V 常規電壓)、G 型 (18~75Vdc，適配 24V/48V 常規電壓)；輸出分單組（MDS03：5V/12V/15V）、雙組（MDD03：±5V/±12V/±15V），滿足不同供電需求。
醫療級核心指標：漏電流 < 5μA，輸入輸出隔離達6KVDC/4.2KVAC，初級 - 次級滿足2xMOPP隔離等級，符合IEC60601-1 (LVD) 3 版本醫療安規，同時通過 EAC TP TC 020/2011 認證（48Vin 型適配 EAC TP TC 004）。
高可靠性保護：支持可持續式短路保護（異常移除后自動恢復）、過載保護，過載保護閾值為110~250% 額定輸出功率；輸入端推薦搭配慢熔保險絲（F 型 2A、G 型 1A）。
寬溫高效工作：工作溫度范圍 **-40~+90℃（需參考負載減額曲線），外殼最高耐受+105℃，轉換效率最高 81%**（G 型單組 15V 規格），常規規格效率 79%~80%。
三、關鍵電氣規格（均為 25℃/ 額定負載 / 正常輸入下測試）
| 項目 | 規格參數 |
|---|---|
| 額定功率 | 3W |
| 電壓精度 | ±2% |
| 紋波與噪聲 | 150mVp-p（20MHz 帶寬，搭配 0.1μF+47μF 電容測量） |
| 線性調整率 | ±0.5%（額定負載下輸入電壓從低到高） |
| 負載調整率 | ±0.5%（負載從額定的 10%~100%） |
| 開關頻率 | 250KHz（典型值） |
| 浪涌電壓 | F 型 50Vdc、G 型 100Vdc（最長持續 100ms） |
| 絕緣阻抗 | 1000MΩ/500VDC/25℃/70%RH |
| 溫度系數 | 0.05%/℃（0~71℃區間） |
| MTBF（平均無故障時間） | >454Khrs（MIL-HDBK-217F 標準，25℃） |
四、機型細分規格（核心參數）
| 系列 | 型號 | 輸入類型 | 輸出規格 | 最大輸出電流 | 典型效率 | 空載輸入電流 | 電容負載（每路） |
|---|---|---|---|---|---|---|---|
| MDS03 | MDS03F-05 | F 型 | 5V 單組 | 600mA | 80% | 20mA | 330μF/47μF |
| MDS03 | MDS03G-15 | G 型 | 15V 單組 | 200mA | 81% | 15mA | 47μF |
| MDD03 | MDD03F-12 | F 型 | ±12V 雙組 | ±125mA | 79% | 20mA | 47μF |
| MDD03 | MDD03G-05 | G 型 | ±5V 雙組 | ±300mA | 80% | 15mA | 220μF |
五、物理與包裝規格
尺寸：31.8*20.3*12.2mm（1.25*0.8*0.48inch），引腳誤差0.6±0.10mm，整體尺寸誤差 ±0.5mm；
材質與重量：采用UL94V-0 阻燃塑料外殼，單顆重量17g；
包裝方式：套管標準包裝，15 顆 / 管，最大750 顆 / 50 管 / 箱，外箱尺寸 L620W230H230mm，整箱毛重 16.1Kg，單管毛重 310g。
六、環境與工藝要求
環境適應性：工作濕度20%~90% RH（無冷凝），儲存溫濕度 **-55~+125℃/10~95% RH（無冷凝）**；耐振動測試為 10~500Hz、2G，X/Y/Z 三軸各 60 分鐘；
焊接規范：焊接溫度265℃max，焊接點距外殼 1.5mm，焊接時長 3~5 秒；
冷卻方式：自然風冷卻，無強制散熱要求。
七、EMC 電磁兼容
發射特性：符合BS EN/EN55011，無外加元件時輻射達ClassA，滿足 ClassB 輻射需搭配指定濾波電路（Common Mode Choke 450μH+MLCC 電容）；
抗擾度：均符合 BS EN/EN 系列標準，ESD 空氣 ±15KV、輻射抗擾 10V/m、EFT/Bursts±2KV、浪涌 ±2KV（線對線）、傳導抗擾 10Vrms、磁場 30A/m。
八、引腳與安裝
引腳定義：DIP24 封裝部分引腳為空腳，MDS03（單組）核心引腳為 1 腳 + Vin、12/-13 腳 ±Vout、23/24 腳 - Vin；MDD03（雙組）核心引腳為 1 腳 + Vin、11 腳公共端、13/-15 腳 ±Vout、23/24 腳 - Vin；
九、應用場景
核心為醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；同時適配工業控制系統，為高隔離、低漏流要求的場景提供電源。
關鍵問題
問題 1（產品適配性）：MDS03&MDD03 系列分 F/G 兩種輸入類型，核心適配的電壓場景及輸出能力有何差異？
答案：F 型輸入范圍9~36Vdc，適配常規 12V/24V 供電場景，空載輸入電流 20mA，雙組輸出規格典型效率 79%；G 型輸入范圍18~75Vdc，適配常規 24V/48V 工業 / 醫療高壓供電場景，空載輸入電流更低（15mA），單組 15V 輸出效率達 81% 為全系列最高，整體功耗表現更優，二者最大輸出功率均為 3W，輸出電壓規格一一對應（單組 5/12/15V、雙組 ±5/±12/±15V）。
問題 2（醫療安規核心）：該系列作為醫療級電源，滿足的醫療安規標準及核心醫療級指標有哪些，為何適配醫療設備？
答案：核心安規符合IEC60601-1 (LVD) 3 版本，隔離等級達2xMOPP（系統輸入 250VAC/50/60Hz 時），同時具備 **<5μA 低漏電流 **、6KVDC/4.2KVAC 高輸入輸出隔離、1000MΩ 高絕緣阻抗，這些指標能有效避免醫療設備的漏電流對人體造成傷害，高隔離性可防止輸入輸出端的電氣干擾影響醫療設備的精準檢測 / 運行，是醫療設備電源的核心安全要求，因此適配各類醫用設備。
問題 3（可靠性與使用）：該系列電源的保護機制、工作環境極限及使用壽命核心指標是什么，使用時需注意哪些工藝要求？
答案：1. 保護機制：支持可持續式短路保護（異常移除后自動恢復）、110~250% 額定功率過載保護，輸入端推薦搭配 F 型 2A/G 型 1A 慢熔保險絲；2. 環境與壽命：工作溫度 **-40~+90℃（外殼最高 + 105℃），MTBF>454Khrs**（25℃），可在 - 55~+125℃儲存，耐 10~500Hz/2G 的三軸振動；3. 工藝要求：焊接時溫度不超過 265℃，焊接點距外殼至少 1.5mm，時長 3~5 秒；自然風冷卻即可，無需強制散熱；紋波噪聲測量 / 實際使用時建議搭配 0.1μF+47μF 終端電容。
