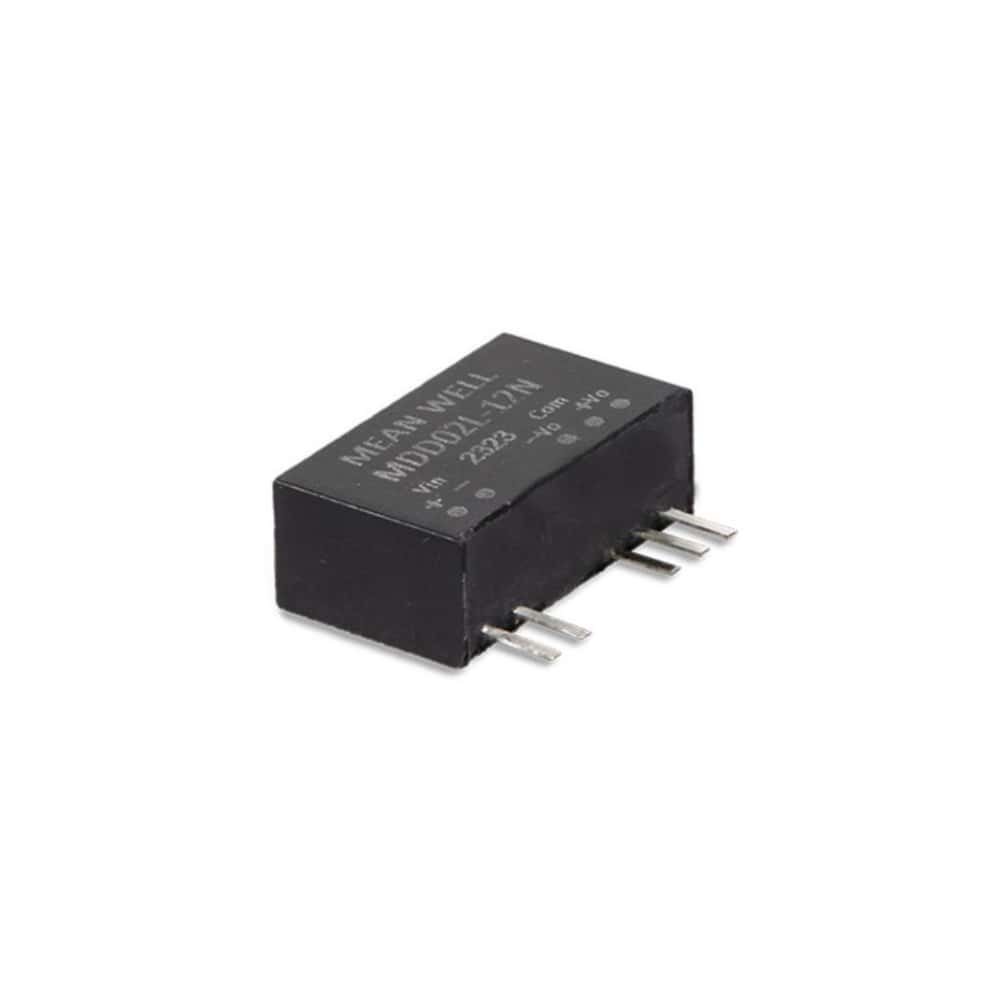

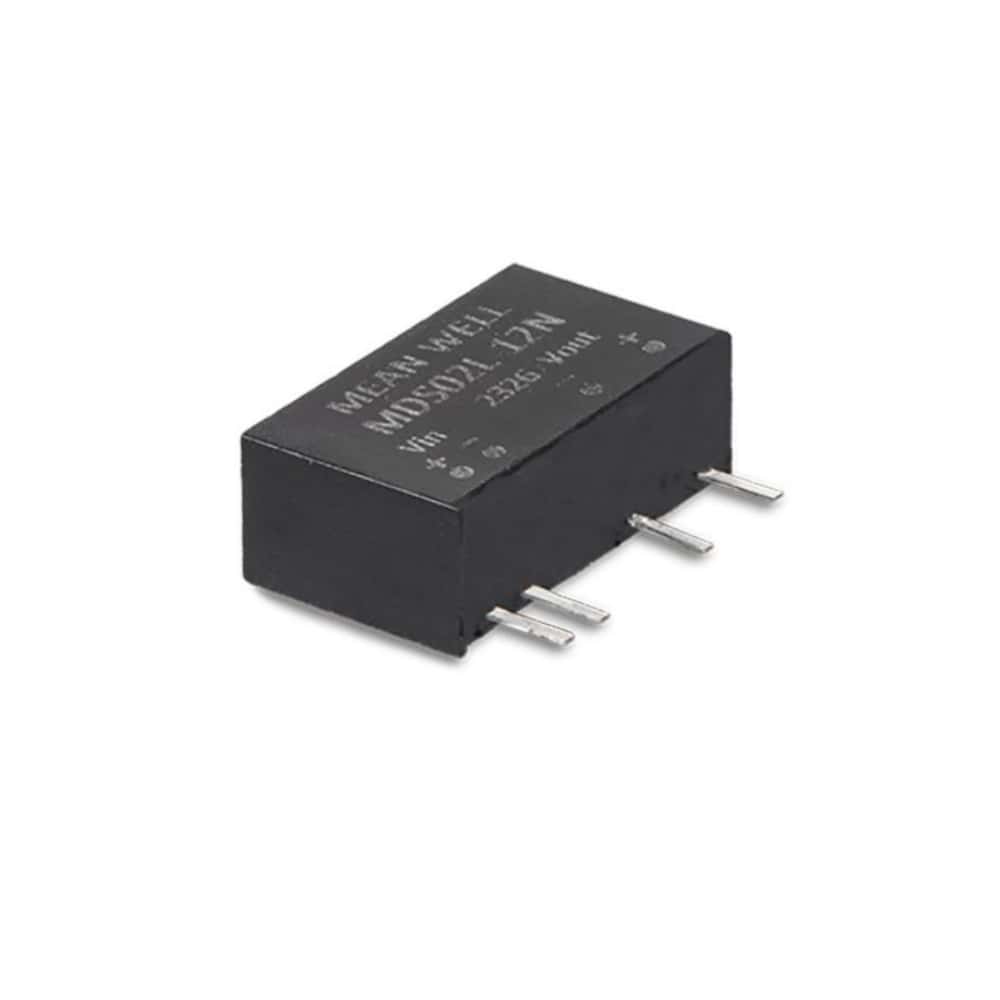

明緯 MDS02-N/MDD02-N 系列是 2W SIP7 封裝的醫療級非穩壓 DC-DC 轉換器，具備 **-40~+95℃寬工作溫度、6KVDC高 I/O 隔離電壓、<2μA低漏電流特性，通過IEC60601-1醫療安規認證（1xMOPP/2xMOOP），支持 5V/12V/24V±10% 輸入、3.3V/5V 等單雙組輸出，效率最高86%，帶短路自恢復保護，適配醫療設備、通信系統等場景，提供3 年保固 **，封裝尺寸為19.77.111.5mm。
一、產品基礎信息
明緯 MDS02-N & MDD02-N 系列為2W SIP7 封裝的醫療級非穩壓 DC-DC 轉換器，采用國際標準引腳，是面向醫療、工業、通信領域的隔離型模塊電源，具備低成本、高可靠性特點，提供3 年保固，單顆重量 2.8g。
二、核心產品特性
寬溫工作：**-40 ~ +95℃** 工作溫度，機殼耐溫 + 105℃，儲存溫度 - 55 ~ +125℃；
高等級安規：通過IEC/UL62368-1、LVD IEC60601-1醫療類安規認證，初級 - 次級滿足1xMOPP/2xMOOP隔離等級（250VAC 系統輸入）；
優異隔離性能：6KVDC I/O 加強絕緣，絕緣阻抗100M Ohms / 500VDC / 25℃/ 70% RH，絕緣容抗 25pF（Typ.）；
醫療級低漏電流：<2μA，滿足醫療設備對漏電流的嚴苛要求；
保護功能：短路連續保護 + 自動恢復，無其他保護模式；
轉換效率：最高達86%，不同型號效率 75%~86% 不等；
物理防護：機殼為UL 94V-0 級絕緣黑色塑料，耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）。
三、型號編碼與輸入輸出規格
型號編碼規則：N（新系列）+ 輸出電壓 + 輸入類型 (L/M/N)+02（額定功率 2W）+S/D（S 單組輸出 / D 雙組輸出）+MD
輸入電壓類型（±10% 波動）：
L：4.5 ~ 5.5Vdc
M：10.8 ~ 13.2Vdc
N：21.6 ~ 26.4Vdc
輸出電壓規格：
單組輸出（S）：3.3V/5V/12V/15Vdc
雙組輸出（D）：±5V/±12V/±15Vdc
核心機型關鍵參數表| 機型系列 | 輸入電壓 | 典型效率 | 最大電容負載 | 輸出電流范圍（單路 / 每路） ||----------|----------|----------|--------------|--------------------------|| MDS02L-N | 5V | 77%~86% | 330μF~1000μF | 13~606mA || MDD02L-N | 5V | 82%~86% | 150μF~680μF | ±7~±200mA || MDS02M-N | 12V | 75%~84% | 330μF~1000μF | 13~606mA || MDD02M-N | 12V | 80%~84% | 150μF~680μF | ±7~±67mA || MDS02N-N | 24V | 78%~85% | 330μF~1000μF | 13~606mA || MDD02N-N | 24V | 83%~84% | 150μF~680μF | ±7~±200mA |
四、關鍵電氣規格（25℃/ 額定負載 / 正常輸入）
| 參數項 | 數值 / 標準 | 備注 |
|---|---|---|
| 額定功率 | 2W | — |
| 電壓精度 | ±5.0% | — |
| 紋波與噪聲 | 100mVp-p | 20MHz 帶寬下測量 |
| 線性調整率 | 1.2%（1% 輸入變化） | 額定負載下 |
| 負載調整率 | ±15%（3.3V/5V）；±10%（其他） | 10%~100% 額定負載 |
| 開關工作頻率 | 20KHz（Typ.） | — |
| 溫度系數 | 0.02% / ℃（0 ~ 90℃） | — |
| MTBF | 12900Khrs | MIL-HDBK-217F(25℃) |
| 保險絲推薦 | 500mA 慢熔型 | 輸入側 |
五、引腳與物理尺寸
封裝尺寸：19.77.111.5mm（0.7750.2790.452 inch），引腳誤差 ±0.05mm；
SIP7 引腳定義（核心引腳）：| 引腳編號 | MDS02-N（單組） | MDD02-N（雙組） ||----------|-----------------|-----------------|| 1 | +Vin | +Vin || 2 | -Vin | -Vin || 5 | -Vout | -Vout || 6 | 無引腳 | Common || 7 | +Vout | +Vout |
六、應用場景
醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；
通信領域：電信 / 數據通信系統、無線網絡；
工業領域：工業控制設施、分布式電源架構。
七、EMC 與安規要求
電磁兼容（EMC）：
發射：Conducted/Radiated 符合 BS EN/EN55032/55011，需外加零件達 Class A/B；
抗擾度：通過 ESD（4KV 接觸 / 8KV 空氣）、浪涌（0.5KV 線對地）、EFT 等測試，符合 IEC61000 系列標準；
EMC 推薦電路：輸入側電容 C1 按輸入電壓選配（5V/24V 配 22μF，12V 配 10μF）；
安規認證：額外通過 EAC TP TC 020/2011 認證，焊接溫度要求 260℃以下（距機殼 1.5mm，1~3 秒）。
八、包裝與安裝
包裝規格：24 顆 / 套管，2160 顆 / 90 管 / 箱，每管毛重 105.5g，每箱毛重 9.5Kg；
冷卻方式：自然風冷，需參考負載減額曲線進行降額使用；
關鍵問題
問題 1（產品特性與醫療適配性）：該系列轉換器為何能滿足醫療設備的使用要求？核心醫療級特性有哪些？
答案：核心適配性源于三大醫療級關鍵特性，一是通過IEC60601-1醫療安規認證，初級 - 次級滿足1xMOPP/2xMOOP隔離等級，適配 250VAC 系統輸入；二是漏電流 < 2μA，遠低于醫療設備的漏電流限值，避免對病人造成電氣傷害；三是6KVDC高 I/O 加強絕緣，具備優異的電氣隔離性能，同時寬溫工作特性適配醫療設備的復雜使用環境。此外，短路自恢復保護也提升了醫療設備的使用安全性。
問題 2（選型與參數匹配）：該系列轉換器的輸入輸出有哪些規格可選，不同輸入類型（L/M/N）對應的電壓范圍和核心應用場景是什么？
答案：輸入分 3 類，L 為 4.5~5.5Vdc、M 為 10.8~13.2Vdc、N 為 21.6~26.4Vdc，均支持 ±10% 電壓波動；輸出分單組（3.3V/5V/12V/15V）和雙組（±5V/±12V/±15V）兩種類型。L 型（5V 輸入）適配小型便攜式醫療設備（如口腔護理設備、手持監護儀）；M 型（12V 輸入）適配車載醫療設備、中小型工業控制模塊；N 型（24V 輸入）適配大型醫療設備（如 CT 掃描、醫療車）、工業控制柜及通信基站模塊。
問題 3（使用與設計規范）：在設計和使用該系列轉換器時，需要遵循哪些關鍵的電氣和工藝要求？
答案：一是電氣配件選型，輸入側需選配500mA 慢熔型保險絲，EMC 設計需按輸入電壓選配輸入電容（5V/24V 配 22μF，12V 配 10μF），且電容負載需控制在各型號最大限值內；二是工藝要求，焊接時需保證距機殼 1.5mm，溫度260℃以下，時間 1~3 秒，避免損壞模塊；三是使用規范，采用自然風冷，實際使用需參考負載減額曲線進行降額，紋波噪聲測量需按標準搭配 0.1μF+47μF 電容并使用 12" 雙絞線；四是 EMC 合規，模塊本身需外加零件才能達到 Class A/B 電磁兼容等級，且需結合終端設備完成 EMC 整體確認
