明緯 MDS01-N/MDD01-N 系列是 1W SIP7 封裝的醫療級非穩壓 DC-DC 轉換器，具備國際標準引腳，工作溫度覆蓋 **-40~+95℃，通過IEC60601-1 醫療安規認證（1xMOPP/2xMOOP），擁有6KVDC I/O 高隔離 **、漏電流 < 2μA、短路連續保護等核心特性，輸入電壓分 5V/12V/24V±10% 三檔，輸出含 3.3V/5V 等單雙組規格，效率最高達84%，適配醫療、通信、工業控制等領域，提供3 年保固，MTBF 達 15000Khrs。
一、產品整體概述

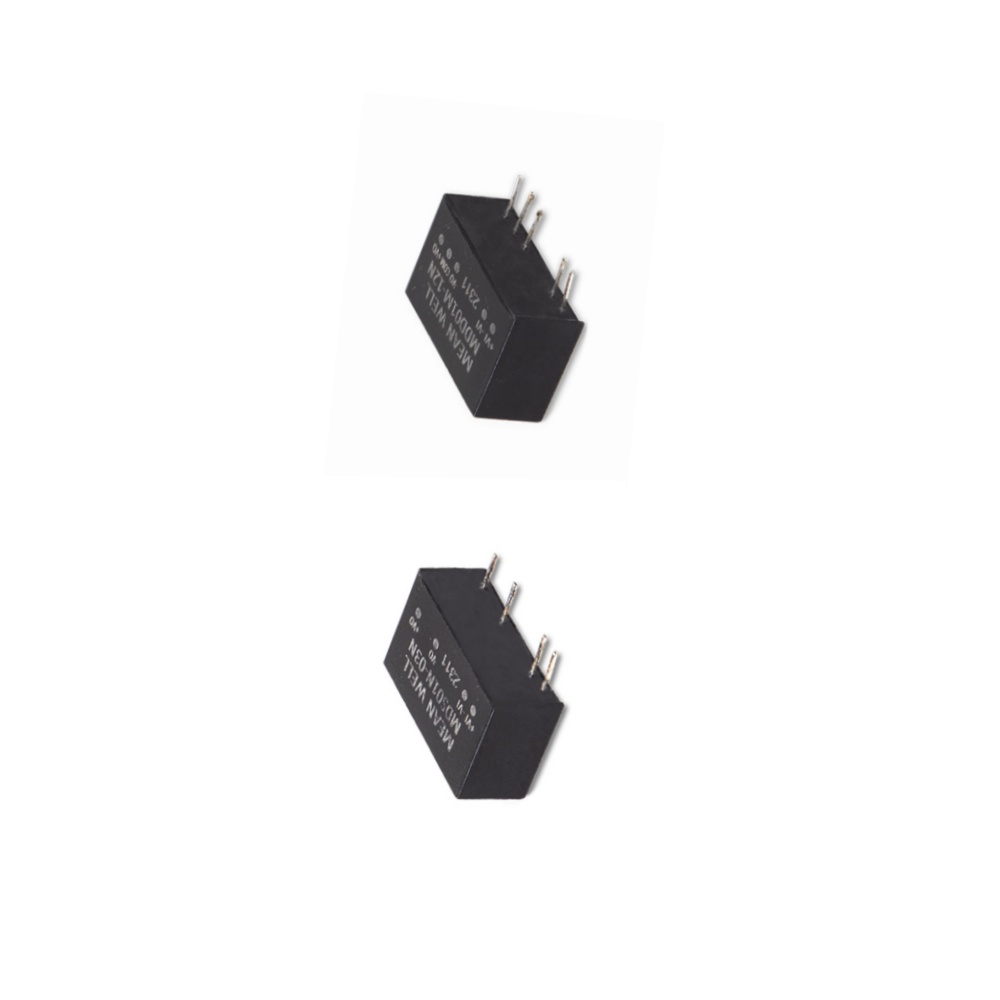

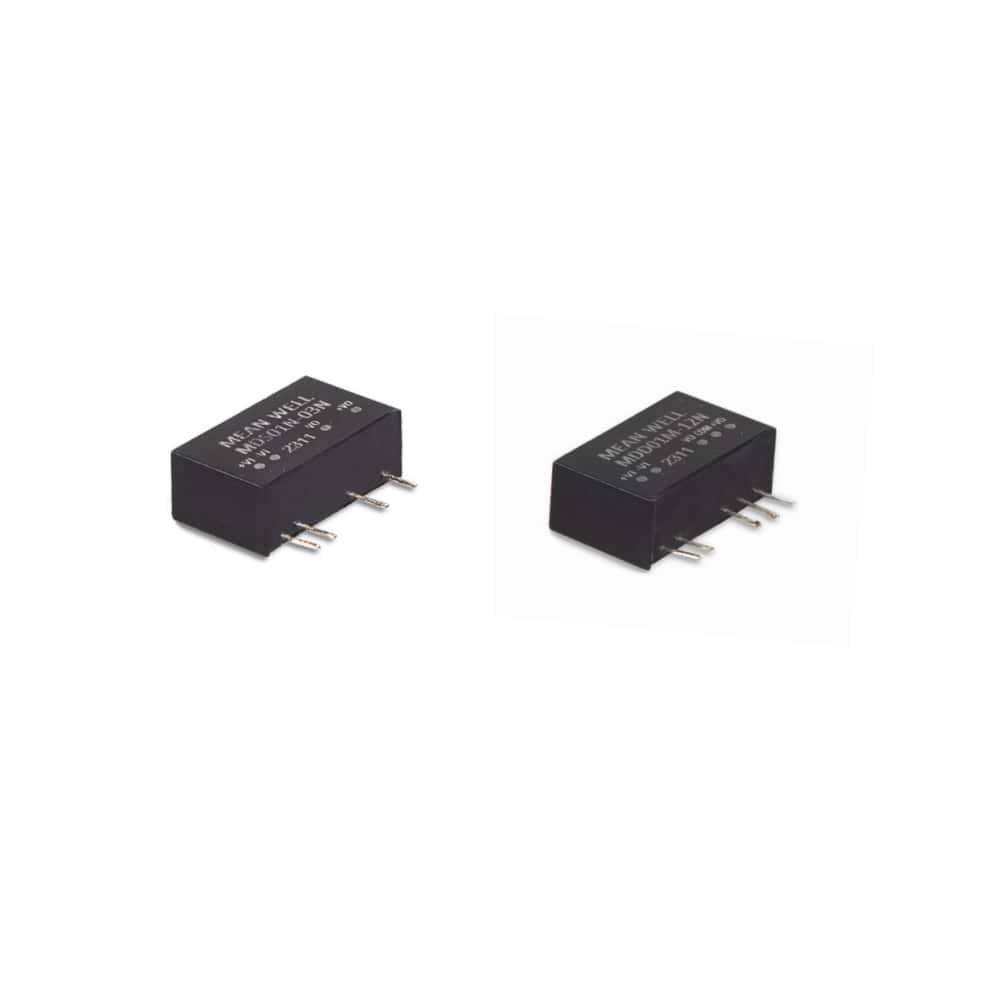

明緯 MDS01-N/MDD01-N 系列為1W SIP7 封裝的醫療級非穩壓隔離 DC-DC 轉換器，采用國際標準引腳設計，主打醫療領域適配性，同時兼容通信、工業控制場景；具備高隔離、低漏電流、寬溫工作等核心優勢，通過多項國際安規認證，效率最高達84%，提供3 年保固，平均無故障時間MTBF15000Khrs（25℃）。
二、核心關鍵特性
安規與隔離：通過IEC/UL62368-1、LVD IEC60601-1認證，滿足1xMOPP/2xMOOP醫療隔離要求；I/O 隔離電壓 6KVDC（加強絕緣），絕緣阻抗100M Ohms / 500VDC / 25℃/70%RH，絕緣容抗典型值 10pF。
電氣安全：病人漏電流 < 2μA（250VAC 系統下），具備短路連續自動恢復保護模式，推薦搭配 500mA 慢熔型保險絲。
環境適應性：工作溫度 **-40~+95℃**（需參考負載減額曲線），機殼耐溫 + 105℃；儲存溫度 - 55~+125℃，工作 / 儲存濕度 20%~90%/10%~95% RH（均無冷凝）；耐振動 10~500Hz、2G，XYZ 軸各 60 分鐘。
封裝與物理：SIP7 封裝，尺寸19.77.111.5mm；機殼為UL 94V-0 級絕緣黑色塑料；焊接溫度要求 260℃以下，距機殼 1.5mm 處焊接 1~3 秒。
三、電氣規格（核心參數）
所有參數若無特別說明，均在額定輸入、額定負載、25℃/70% RH下測試，關鍵參數如下：
| 參數項 | 具體規格 |
|---|---|
| 額定功率 | 1W |
| 輸入電壓范圍 | L：4.5~5.5Vdc；M：10.8~13.2Vdc；N：21.6~26.4Vdc（±10%） |
| 輸出電壓精度 | ±5.0% |
| 紋波與噪聲 | 100mVp-p（20MHz 帶寬，12" 雙絞線 + 0.1μF+47μF 終端） |
| 線性調整率 | 1.2%（1% 輸入變化，額定負載） |
| 負載調整率 | ±15%（3.3V/5V 輸出）；±10%（其他輸出，10%~100% 額定負載） |
| 開關工作頻率 | 30KHz（典型值） |
| 溫度系數 | 0.02%/℃（0~90℃） |
| 冷卻方式 | 自然風冷 |
四、型號編碼規則
編碼格式：MD 01 S/D 電壓 輸入類型 N
| 編碼段 | 含義 | 可選值 / 說明 |
|---|---|---|
| MD | 系列名 | 固定標識 |
| 01 | 額定功率 | 代表 1W |
| S/D | 輸出類型 | S：單組輸出；D：雙組輸出 |
| 電壓 | 輸出電壓 | 單組：03 (3.3V)/05 (5V)/12 (12V)/15 (15V)；雙組：05 (±5V)/12 (±12V)/15 (±15V) |
| 輸入類型 | 輸入電壓檔位 | L：5V 檔；M：12V 檔；N：24V 檔 |
| N | 系列版本 | 新系列，固定后綴 |
五、機型與效率（核心機型效率表）
不同輸入 / 輸出組合的典型效率最高達 84%，核心機型效率如下：
| 輸入檔位 | 輸出類型 | 輸出電壓 | 型號示例 | 典型效率 |
|---|---|---|---|---|
| L（5V） | 單組 | 3.3V | MDS01L-03N | 76% |
| L（5V） | 單組 | 15V | MDS01L-15N | 84% |
| M（12V） | 單組 | 15V | MDS01M-15N | 83% |
| N（24V） | 單組 | 12V | MDS01N-12N | 82% |
| L（5V） | 雙組 | ±15V | MDD01L-15N | 82% |
| N（24V） | 雙組 | ±12/±15V | MDD01N-12N/15N | 81% |
六、引腳定義（SIP7 封裝）
引腳 3/4 無定義，核心引腳分配如下：
| 引腳編號 | MDS01-N（單組輸出） | MDD01-N（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 5 | -Vout | -Vout |
| 6 | No pin | Common（公共端） |
| 7 | +Vout | +Vout |
七、應用領域
醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；
通信系統：電信 / 數據通信系統、無線網絡；
工業領域：工業控制設施。
八、電磁兼容（EMC）
發射要求：傳導（Conducted）、輻射（Radiated）符合BS EN/EN55032、BS EN/EN55011，Class A/B 需外加零件；
抗擾度：符合 IEC61000 系列標準（ESD 4KV 接觸 / 8KV 空氣、浪涌 0.5KV 線對地等）；
推薦電路：輸入側濾波電容按輸入電壓選配，5V/12V 配10μF，24V 配4.7μF。
九、包裝與物流
單顆重量2.8g；
標準包裝：24 顆 / 管，2160 顆 / 90 管 / 箱；
整箱規格：外箱 L545×W145×H220mm，每管毛重 105.5g，每箱毛重 9.5Kg。
關鍵問題
問題 1（產品適配性）：該系列轉換器的核心醫療級適配優勢體現在哪些方面？
答案：核心醫療級適配優勢為通過 IEC60601-1 醫療安規認證，滿足 1xMOPP/2xMOOP 隔離要求；病人漏電流 < 2μA，遠低于醫療設備安全閾值；6KVDC 高 I/O 加強絕緣，保障醫患用電安全；同時寬溫工作范圍適配醫療設備復雜使用環境，短路保護模式提升設備運行穩定性。
問題 2（選型與應用）：如何根據實際輸入 / 輸出需求選擇該系列的具體型號？
答案：首先根據輸入電壓選擇檔位（L=5V 檔 / 4.5~5.5V、M=12V 檔 / 10.8~13.2V、N=24V 檔 / 21.6~26.4V）；再根據輸出需求選擇單 / 雙組（S = 單組、D = 雙組）及對應輸出電壓（03=3.3V、05=5V/±5V 等）；最后結合編碼規則組合，例如 24V 輸入、單組 12V 輸出選MDS01N-12N，5V 輸入、雙組 ±5V 輸出選MDD01L-05N。
問題 3（電氣性能）：該系列轉換器的核心電氣參數與保護特性能否滿足工業 / 通信領域的基礎要求？
答案：能滿足。核心電氣參數上，1W 額定功率適配小型設備，效率最高 84% 提升能耗利用率，30KHz 開關頻率、100mVp-p 低紋波噪聲保障供電穩定性；輸入電壓 ±10% 寬容差適配工業 / 通信電網波動；保護特性上，短路連續自動恢復保護、500mA 慢熔保險絲推薦搭配，能應對工業 / 通信場景的突發電路故障；同時 6KVDC 高隔離、-40~+95℃寬溫工作，適配工業現場的復雜電磁與環境條件。
