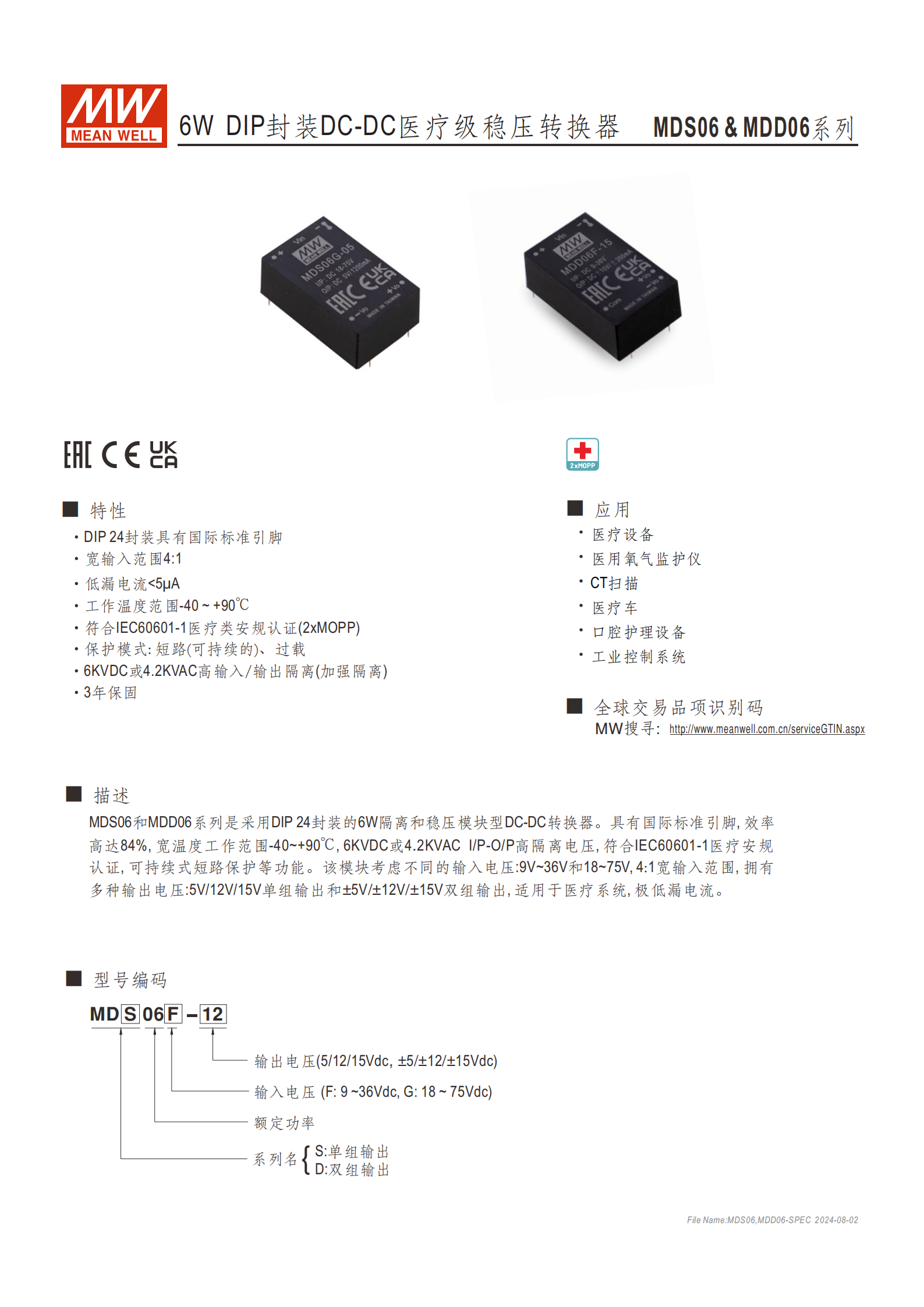

MDS06&MDD06 系列是明緯推出的6W DIP24 封裝醫療級 DC-DC 穩壓轉換器，具備4:1 寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc）、6KVDC/4.2KVAC高輸入輸出隔離及 **<5μA 低漏電流特性，符合IEC60601-1 醫療安規（2xMOPP）**，擁有單 / 雙組多規格輸出電壓，工作溫度 - 40~+90℃，效率最高 84%，具備可持續短路、過載保護，自然風冷散熱，3 年保固，適配醫療設備與工業控制系統等場景，同時提供 EMC 適配方案與標準化引腳、封裝尺寸。
一、產品基礎信息
產品型號與定位：MDS06（單組輸出）、MDD06（雙組輸出）系列為6W DIP24 封裝的隔離式穩壓 DC-DC 轉換器，屬于醫療級產品，由明緯（EACE）出品，提供3 年保固，是全球交易品項。
核心設計：采用國際標準 DIP24 引腳，自然風冷卻方式，機殼為UL94V-0 級塑料，尺寸固定為31.820.312.2mm（1.250.80.48inch），引腳誤差 0.6±0.10mm，整體尺寸誤差 ±0.5mm。
二、核心性能特性
寬輸入與多輸出：具備4:1 寬輸入范圍，分 F/G 兩大系列，F(xiàn) 型輸入 9~36Vdc（適配 12/24V 正常輸入）、G 型 18~75Vdc（適配 24/48V 正常輸入）；輸出含單組5V/12V/15V、雙組 **±5V/±12V/±15V** 多規格，滿足不同場景需求。
高隔離與低漏流：輸入 / 輸出為6KVDC 或 4.2KVAC 加強隔離，隔離等級達2xMOPP（系統輸入 250VAC/50/60Hz 時），漏電流 **<5μA**，符合醫療設備低漏流要求。
寬溫與高效率：工作溫度范圍 **-40 ~ +90℃（高溫需參考負載減額曲線），儲存溫度 - 55~+125℃，工作濕度 20%~90% RH 無冷凝；轉換效率典型值80%~84%**，G 型系列效率最高達 84%。
可靠保護機制：具備可持續式短路保護（異常移除后自動恢復）、過載保護（110~250% 額定功率，自動恢復）；浪涌電壓耐受 F 型 50Vdc、G 型 100Vdc（最長 100ms），推薦保險絲 F 型 2A 慢熔、G 型 1A 慢熔。

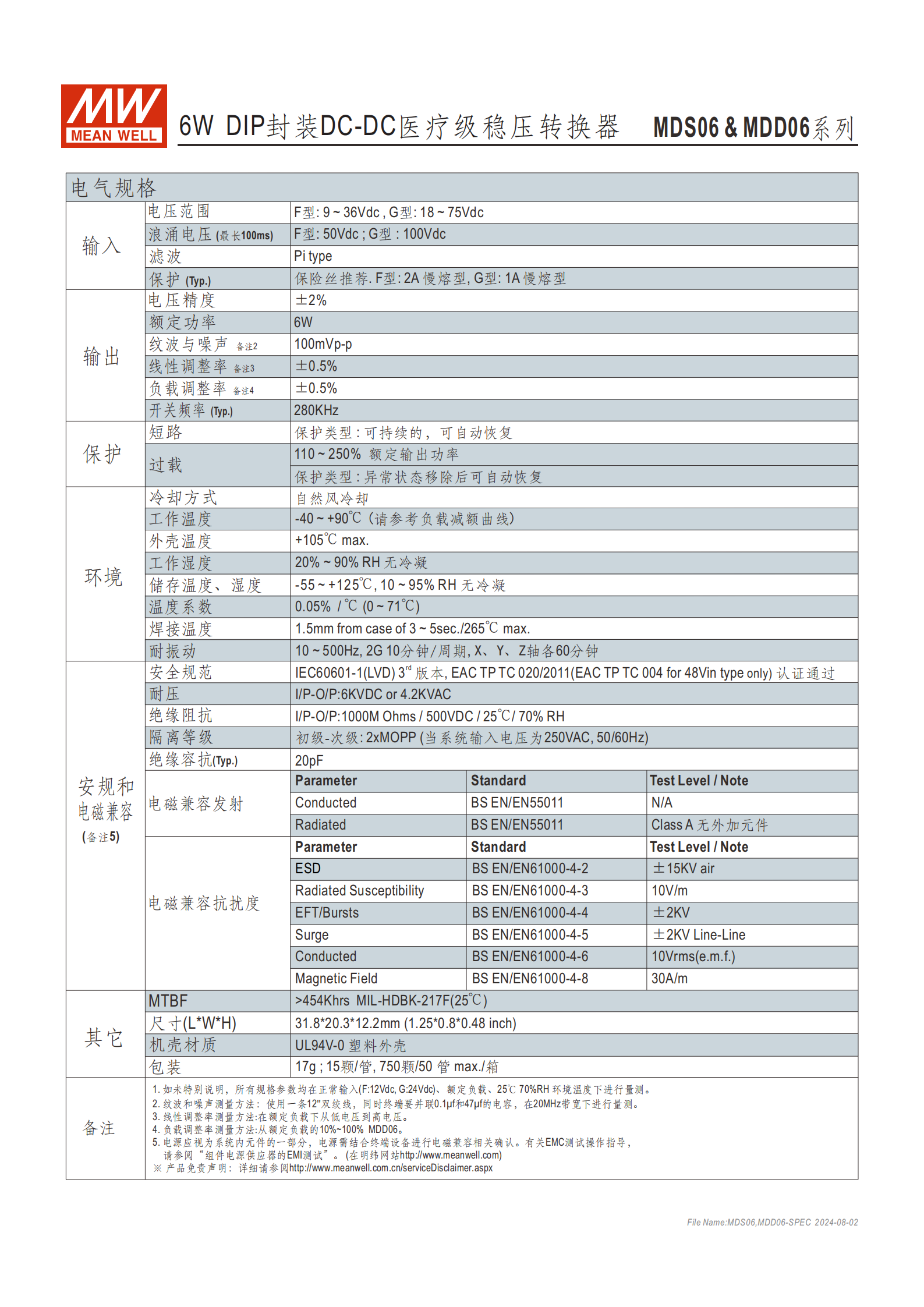

三、關鍵電氣規格（25℃/70% RH / 額定負載 / 正常輸入下）
| 規格項 | 數值 / 標準 | 備注 |
|---|---|---|
| 電壓精度 | ±2% | - |
| 線性調整率 / 負載調整率 | ±0.5% | 負載調整率為 10%~100% 額定負載 |
| 紋波與噪聲 | 100mVp-p | 12" 雙絞線 + 0.1μF+47μF/20MHz 帶寬測量 |
| 開關頻率 | 280KHz（典型） | - |
| 絕緣阻抗 | 1000MΩ / 500VDC | 25℃/70%RH |
| 絕緣容抗 | 20pF（典型） | - |
| MTBF（平均無故障時間） | >454Khrs | 參考 MIL-HDBK-217F/25℃ |
| 耐振動 | 10~500Hz/2G，X/Y/Z 軸各 60 分鐘 | 10 分鐘 / 周期 |
| 焊接溫度 | 265℃max，3~5sec | 距外殼 1.5mm 處 |

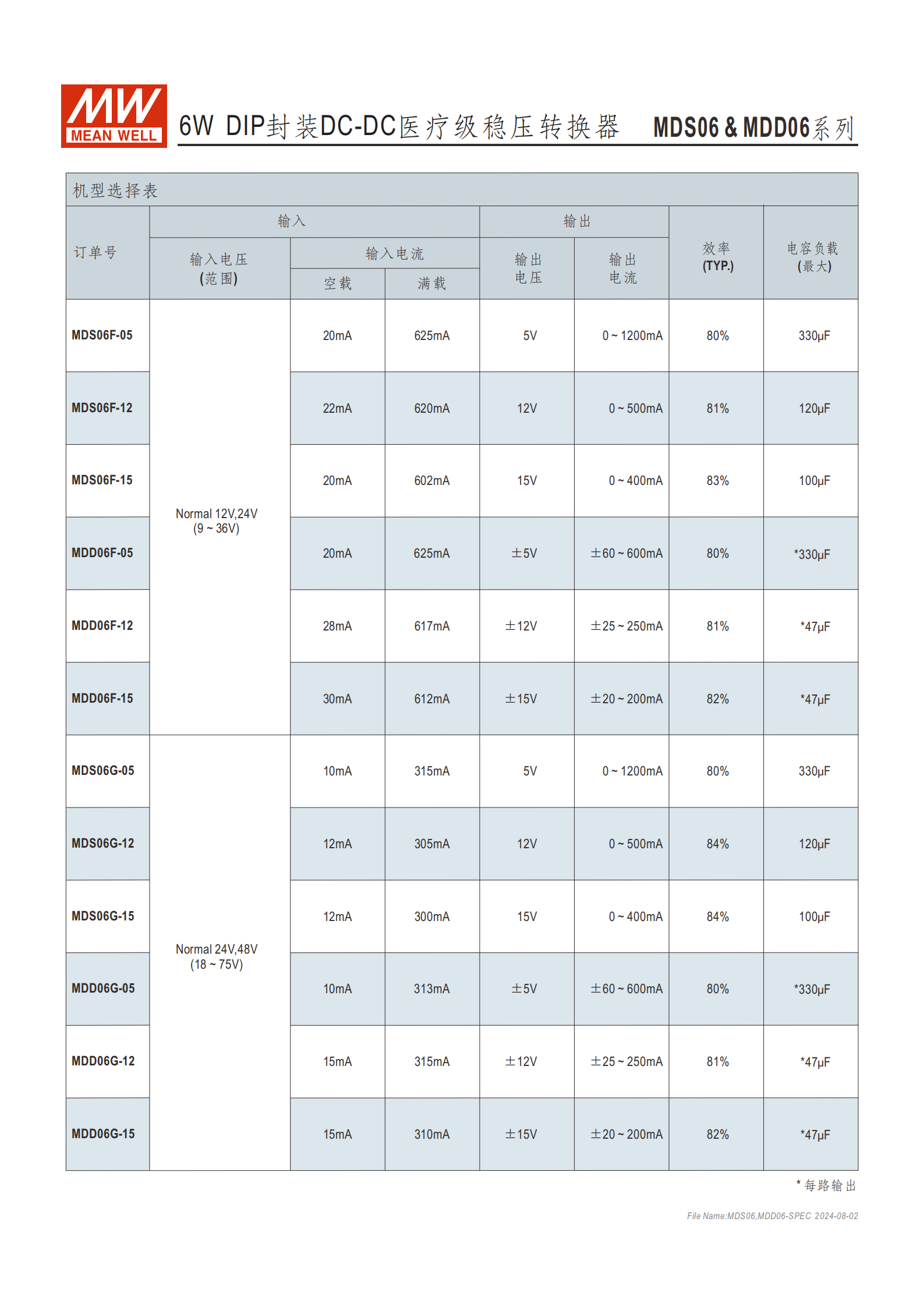

四、機型具體參數（F/G 系列核心差異）
| 系列 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 效率峰值 | 電容負載（典型） | 最大輸出電流 |
|---|---|---|---|---|---|---|
| MDS06F（單組） | 9~36Vdc | 20mA | 602~625mA | 83% | 100/120/330μF | 5V:1200mA；15V:400mA |
| MDS06G（單組） | 18~75Vdc | 10~12mA | 305~315mA | 84% | 100/120/330μF | 5V:1200mA；15V:400mA |
| MDD06F（雙組） | 9~36Vdc | 20~30mA | 612~617mA | 82% | 47/330μF（每路） | ±15V:±200mA |
| MDD06G（雙組） | 18~75Vdc | 10~15mA | 310~315mA | 82% | 47/330μF（每路） | ±15V:±200mA |
五、安規與電磁兼容
安規認證：符合IEC60601-1（LVD）3 版本醫療安規、EAC TP TC 020/2011（48Vin 型適配 EAC TP TC 004）。
電磁兼容（EMC）：
發射：符合 BS EN/EN55011 Class A（無外加元件），滿足 Class B 輻射需搭配指定濾波元件；
抗擾度：ESD±15KV 空氣、輻射抗擾 10V/m、EFT/Bursts±2KV 線對線、浪涌 ±2KV、傳導抗擾 10Vrms、磁場 30A/m；
EMC 濾波建議：MDS06F 配 10μF/50V MLCC、MDS06G 配 4.7μF/100V MLCC，均搭配450μH 共模電感。
六、引腳與包裝
引腳定義：DIP24 引腳含空腳（如 10/15 腳），MDS06（單組）核心為 + Vin（1 腳）、-Vin（23/24 腳）、±Vout；MDD06（雙組）新增 Common（11 腳）公共端，輸出區分 - Vout/+Vout，引腳分配標準化。
包裝規格：標準套管包裝，1 顆 / 管，50 管 / 箱（750 顆），每管毛重 17g，外箱尺寸 L620xW230xH230mm，整箱毛重 16.1Kg，管塞配套，每箱最大裝箱數 750 顆。
七、應用與資料參考
應用場景：核心為醫療設備（醫用氧氣監護儀、CT 掃描、醫療車、口腔護理設備），亦可用于工業控制系統。
關鍵問題
問題 1（產品適配性）：MDS06&MDD06 系列分 F/G 兩大系列的核心差異是什么？適配哪些輸入電壓場景？
答案：核心差異在于輸入電壓范圍、浪涌耐受、保險絲配置及輸入電流，F(xiàn) 型輸入為9~36Vdc（適配 12V/24V 正常輸入），浪涌耐受 50Vdc，推薦 2A 慢熔保險絲，空載輸入電流 20~30mA；G 型輸入為18~75Vdc（適配 24V/48V 正常輸入），浪涌耐受 100Vdc，推薦 1A 慢熔保險絲，空載輸入電流僅 10~15mA，且 G 型效率峰值更高（84%），更適配高壓輸入的工業 / 醫療場景。
問題 2（醫療安規）：該系列產品為何能適配醫療設備？核心醫療級設計指標有哪些？
答案：該系列專為醫療設備設計，核心醫療級指標包括：①符合IEC60601-1 醫療安規認證，隔離等級達2xMOPP，輸入 / 輸出隔離電壓達 6KVDC/4.2KVAC，滿足醫療設備的高隔離要求；②漏電流 **<5μA**，遠低于醫療設備的漏流限值，避免對人體產生電擊風險；③寬溫工作范圍 - 40~+90℃，適配醫療設備的復雜工作環境，同時具備可靠的短路 / 過載保護，保障醫療設備運行穩定性。
問題 3（使用與調試）：該系列產品的紋波噪聲如何測量？若需滿足 EN55011 Class B 輻射要求，需搭配哪些 EMC 濾波元件？
答案：1. 紋波與噪聲測量方法：使用12" 雙絞線連接測試，終端并聯0.1μF 和 47μF 電容，在20MHz 帶寬下進行量測，標準值為 100mVp-p；2. 滿足 BS EN/EN55011 Class B 輻射要求的濾波配置：MDS06F 需搭配兩顆10μF/50V MLCC+450μH 共模電感，MDS06G 需搭配兩顆4.7μF/100V MLCC+450μH 共模電感，無外加元件時僅滿足 Class A 要求。
