MDS03&MDD03 系列是 EACE 推出的3W DIP24 封裝醫療級 DC-DC 穩壓轉換器，具備9~36V/18~75V 4:1 寬輸入范圍、6KVDC/4.2KVAC 高輸入輸出隔離、<5μA 低漏電流特性，通過IEC60601-1 醫療安規認證 (2xMOPP)，支持5V/12V/15V 單輸出和 **±5V/±12V/±15V 雙輸出 **，工作溫度 **-40~+90℃**，擁有可持續短路、過載保護，效率最高達 81%，MTBF 超 454Khrs，適用于醫療設備與工業控制系統，提供 3 年保固。

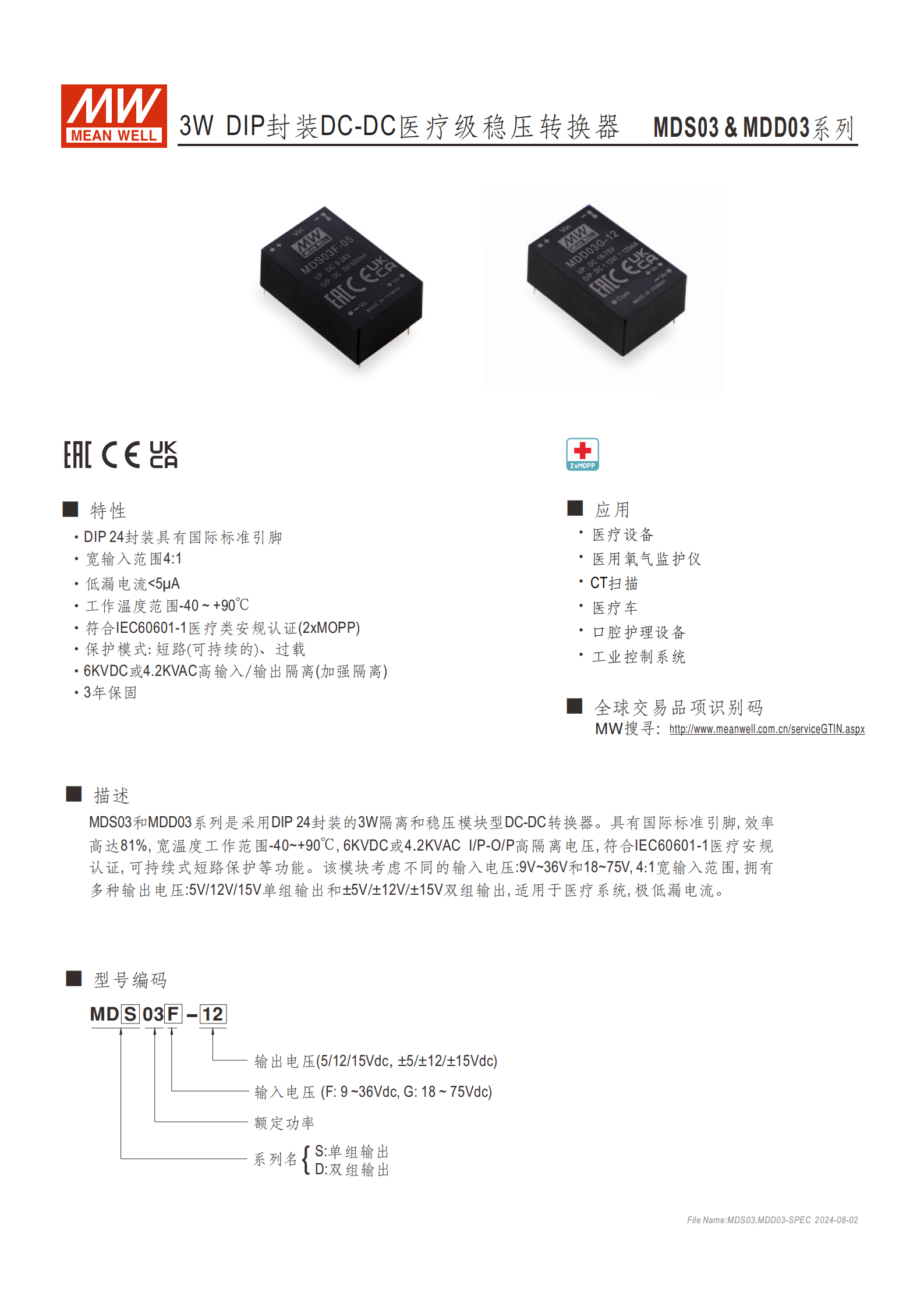

一、產品基礎定位
MDS03&MDD03 系列為 EACE 出品的3W DIP24 封裝隔離穩壓型 DC-DC 轉換器，主打醫療級應用，同時兼容工業控制系統，采用國際標準引腳設計，提供3 年保固，是具備高隔離、低漏電流、寬溫工作的模塊化電源產品。
二、核心產品特性
電氣核心特性：支持4:1 寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc）；6KVDC/4.2KVAC輸入輸出加強隔離，隔離等級達2xMOPP（適配 250VAC 系統）；漏電流 **<5μA**，滿足醫療設備低漏流要求；絕緣阻抗1000MΩ/500VDC/25℃/70%RH，絕緣容抗典型值 20pF。
保護特性：具備可持續式短路保護（異常移除后自動恢復）、過載保護（110~250% 額定功率）；輸入推薦配慢熔保險絲（F 型 2A、G 型 1A）。
環境特性：工作溫度 **-40~+90℃（需參考負載減額曲線），外殼最高溫度+105℃；儲存溫度-55~+125℃，工作 / 儲存濕度分別為 20%~90% RH、10%~95% RH（均無冷凝）；溫度系數0.05%/℃(0~71℃)**；耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）。
物理特性：尺寸31.820.312.2mm(1.250.80.48inch)；機殼為UL94V-0 阻燃塑料；焊接溫度要求265℃max（距外殼 1.5mm 處，3~5 秒）；引腳誤差 0.6±0.10mm。

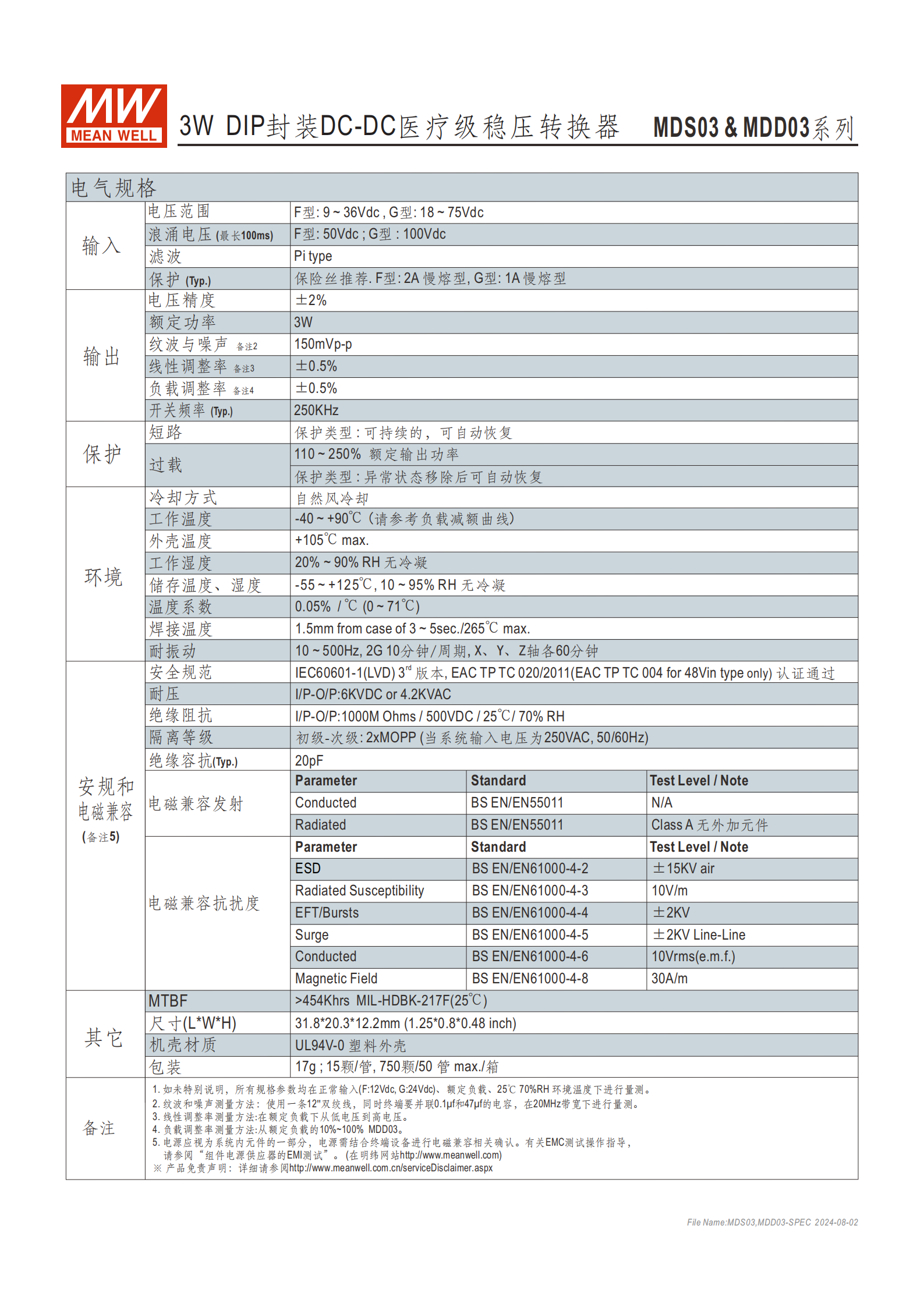

三、關鍵電氣參數
| 參數項 | 數值 / 標準 |
|---|---|
| 額定功率 | 3W |
| 輸出電壓精度 | ±2% |
| 紋波與噪聲 | 150mVp-p |
| 線性調整率 | ±0.5% |
| 負載調整率 | ±0.5% |
| 開關頻率 | 250KHz |
| 輸入浪涌電壓（100ms） | F 型 50Vdc；G 型 100Vdc |
| 效率（典型值） | 79%~81%，最高81% |
| 平均無故障時間（MTBF） | >454Khrs(MIL-HDBK-217F/25℃) |

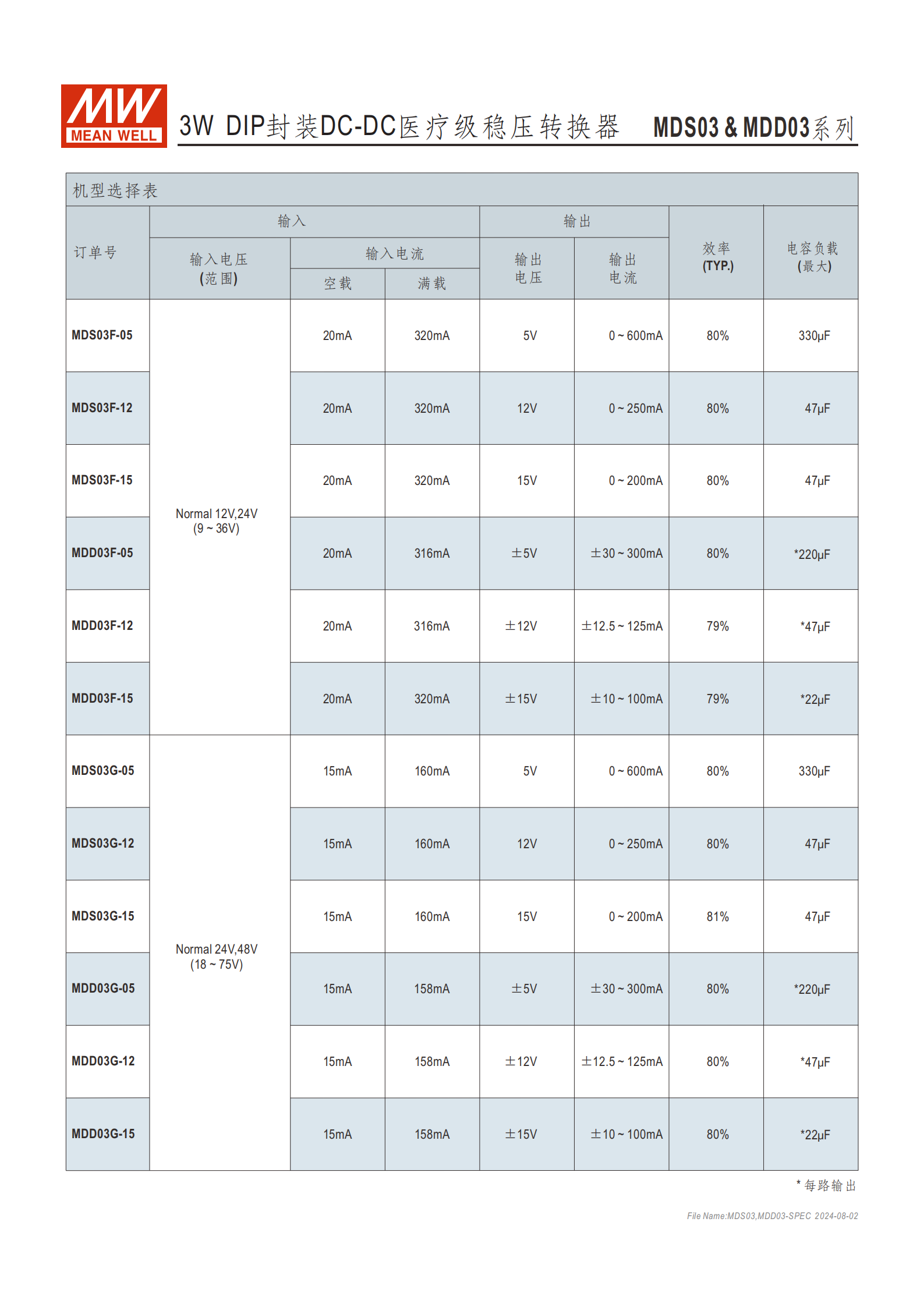

四、型號與輸出規格
產品分F/G 輸入型、MDS03 單組輸出 / MDD03 雙組輸出，核心輸出與電流規格如下：
單組輸出（MDS03）：5V/12V/15V，對應最大輸出電流 0~600mA/0~250mA/0~200mA；
雙組輸出（MDD03）：±5V/±12V/±15V，對應最大輸出電流 ±30~300mA/±12.5~125mA/±10~100mA；
輸入電流：空載 20mA/15mA（F/G 型），滿載最高 320mA（F 型 5V 輸出）。
五、安規與電磁兼容
安全認證：通過IEC60601-1 (LVD) 3 版本醫療安規、EAC TP TC 020/2011（48Vin 型適配 EAC TP TC 004）；
EMC 發射：符合 BS EN/EN55011，輻射發射為 Class A（無外加元件）；
EMC 抗擾度：滿足多項標準，如 ESD±15KV 空氣、輻射抗擾 10V/m、EFT/Bursts±2KV、浪涌 ±2KV 線對線等；
EMC 建議：滿 Class B 輻射需搭配指定外圍元件（MLCC 電容、450μH 共模扼流圈）。
六、應用場景
核心面向醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；同時適用于工業控制系統。
七、包裝與規格
單產品：重量 17g；
套管包裝：15 顆 / 管，管塞配套，每管最小采購量為 1 管；
整箱包裝：最大 750 顆 / 50 管 / 箱，外箱尺寸 L620×W230×H230mm，整箱毛重 16.1Kg；
電容負載：不同型號適配不同值，如 MDS03F-05 為 330μF、MDD03G-15 為 22μF。
八、其他說明
未特別說明時，參數均在正常輸入（F:12Vdc、G:24Vdc）、額定負載、25℃/70% RH下測量；
紋波 / 噪聲、線性 / 負載調整率均有指定測量方法；
電源需結合終端設備完成 EMC 最終確認，相關指導可參考明緯官網。
關鍵問題
問題 1（產品適配性）：MDS03&MDD03 系列的輸入輸出分類型號如何劃分，核心適配的輸入電壓場景是什么？
答案：該系列按輸入范圍分 F 型（9~36Vdc，適配常規 12V、24V 電源）和 G 型（18~75Vdc，適配常規 24V、48V 電源）；按輸出類型分 MDS03 單組輸出（5V/12V/15V）和 MDD03 雙組輸出（±5V/±12V/±15V），不同組合形成具體型號，如 MDS03F-05（F 型輸入 + 5V 單輸出）、MDD03G-15（G 型輸入 +±15V 雙輸出）。
問題 2（醫療級核心合規）：該系列作為醫療級轉換器，滿足哪些核心醫療安規與電氣安全指標，為何適配醫療設備？
答案：核心合規與指標包括：通過IEC60601-1 (LVD) 3 版本醫療安規認證，隔離等級達2xMOPP；輸入輸出加強隔離為6KVDC/4.2KVAC，絕緣阻抗 1000MΩ；漏電流 **<5μA**，遠低于醫療設備的漏流要求；同時具備可持續短路、過載保護，寬溫工作特性適配醫療設備的復雜使用環境，這些指標共同滿足醫療設備的電氣安全與使用要求。
問題 3（實際應用與性能）：該系列的核心性能參數與使用限制有哪些，實際應用中需注意什么？
答案：核心性能參數：額定功率 3W，效率 79%~81%，電壓精度 ±2%，開關頻率 250KHz，MTBF 超 454Khrs；使用限制：工作溫度 - 40~+90℃（需按負載減額曲線降額使用），外殼最高溫度不超過 105℃，焊接溫度需控制在 265℃以內且距外殼 1.5mm；實際應用注意事項：①輸入需按型號配慢熔保險絲（F 型 2A、G 型 1A）；②滿 Class B EMC 輻射需搭配指定外圍電容和共模扼流圈；③電源需結合終端設備完成 EMC 最終確認；④焊接需遵循指定溫度和距離要求。
