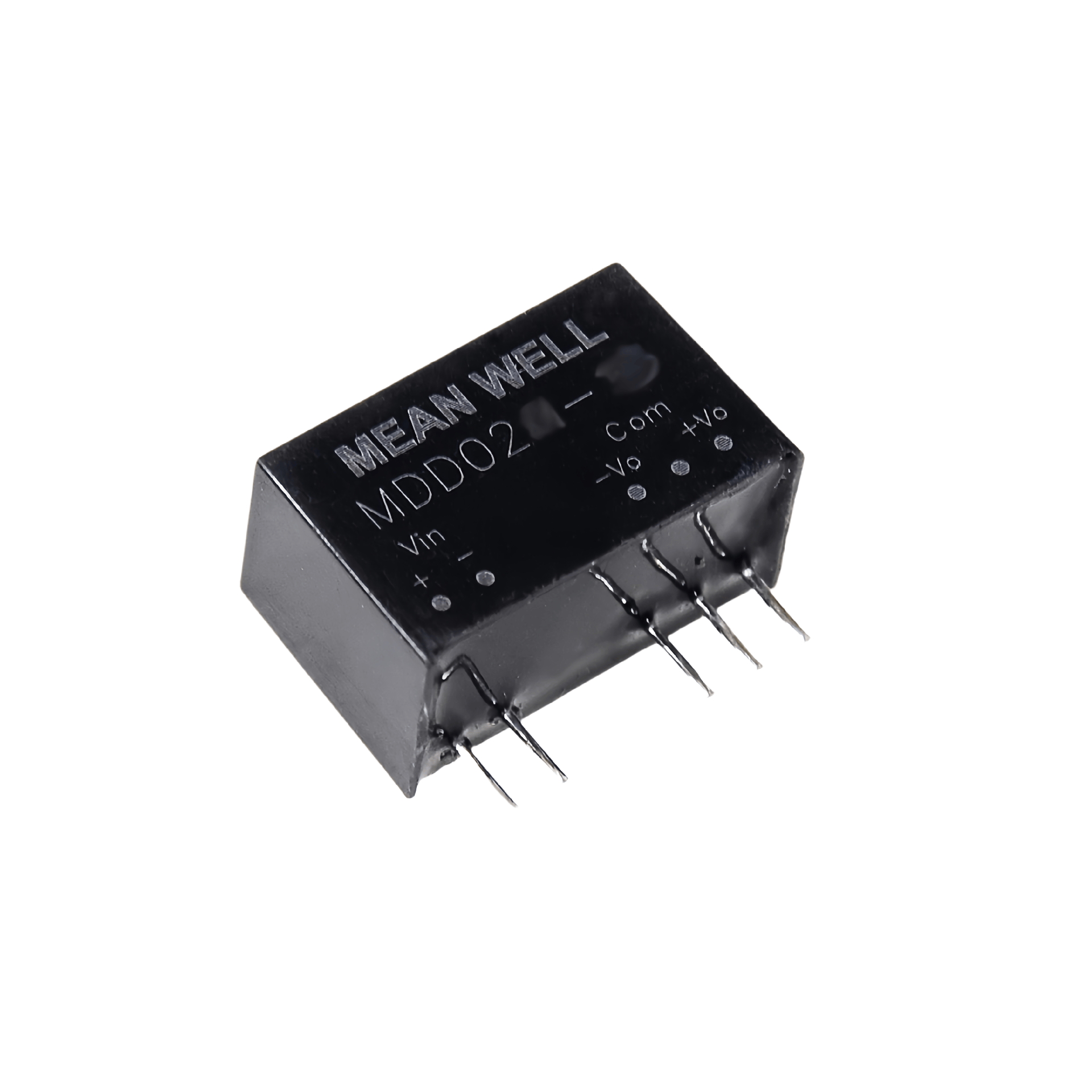

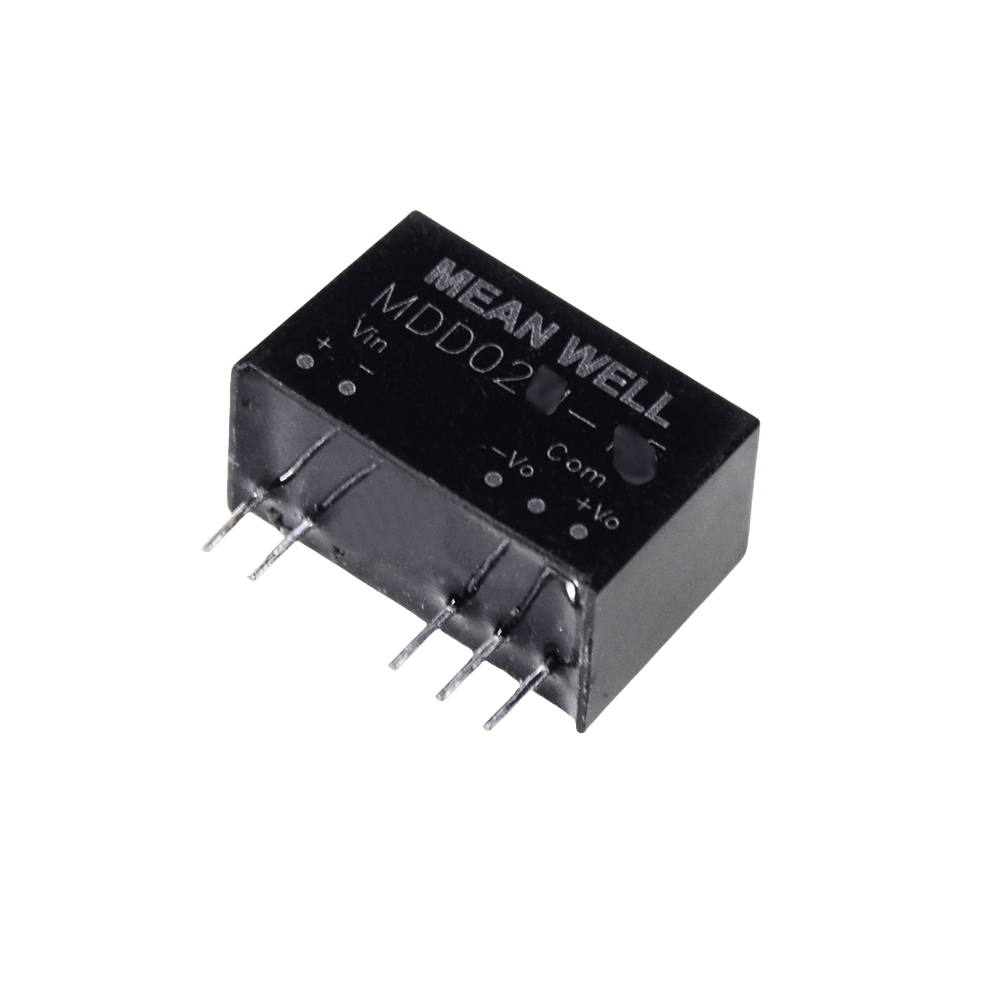

MDS02-N & MDD02-N 明緯2W SIP7 封裝醫療級非穩壓 DC-DC 轉換器

 提示：點擊圖片可以放大

MDS02-N & MDD02-N 系列是明緯推出的2W SIP7 封裝醫療級非穩壓 DC-DC 轉換器，輸入電壓分 5V/12V/24V±10% 三檔，輸出涵蓋 3.3V/5V 等單雙組規格，具備6KVDC 高 I/O 隔離、漏電流 < 2μA、-40~+95℃寬溫工作特性，通過IEC60601-1 醫療安規認證 (1xMOPP/2xMOOP) 及 IEC/UL62368-1 標準，支持連續短路保護，效率最高達 86%，機身尺寸19.77.111.5mm，適用于醫療設備、電信通信、工業控制等領域，提供 3 年保固。

一、產品基礎定位

MDS02-N & MDD02-N 系列是明緯生產的2W SIP7 封裝隔離型非穩壓 DC-DC 轉換器，為新系列產品，主打醫療級應用，同時兼容工業控制、通信領域，具備高隔離、低漏電流、寬溫工作等核心優勢，提供3 年保固，屬于低成本高適配性的電源模塊。

二、核心產品特性

  1. 封裝與引腳：采用SIP7 封裝，配備國際標準引腳，引腳誤差 ±0.05mm (±0.002")；

  2. 溫區特性：工作溫度 **-40 ~ +95℃，儲存溫度-55 ~ +125℃**，工作 / 儲存濕度分別為 20%~90% RH、10%~95% RH，均要求無冷凝；

  3. 安規與隔離：通過IEC/UL62368-1、LVD IEC60601-1認證，滿足1xMOPP/2xMOOP醫療隔離等級；I/P-O/P 隔離電壓 6KVDC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70%RH，絕緣容抗典型值 25pF；

  4. 電氣安全：漏電流 < 2μA（病人漏電流最大 2μA，基于 250VAC 系統），支持連續式短路保護且自動恢復，推薦搭配 500mA 慢熔型保險絲；

  5. 能效表現：轉換效率最高達86%，不同規格效率在 75%~86% 區間。

三、型號編碼與輸出輸入規格

  1. 型號編碼規則：輸入規格(L/M/N)+02(額定功率2W)+系列(S單組/D雙組)+輸出電壓+N(新系列)，其中 L/M/N 分別對應 5V/12V/24V 基礎輸入電壓；

  2. 輸入電壓范圍（±10%）：

    • L：4.5 ~ 5.5Vdc

    • M：10.8 ~ 13.2Vdc

    • N：21.6 ~ 26.4Vdc

  3. 輸出電壓規格：

    • 單組輸出（MDS02-N）：3.3V、5V、12V、15V

    • 雙組輸出（MDD02-N）：±5V、±12V、±15V

  4. 各輸入檔位核心規格表：| 輸入檔位 | 代表型號 | 輸出類型 | 效率 (TYP.) | 電容負載 (MAX.) | 空載電流 ||----------|----------------|----------|------------|----------------|----------|| L (5V) | MDS02L-15N | 單組 15V | 86% | 330μF | 40mA || L (5V) | MDD02L-15N | 雙組 ±15V | 86% | 150μF (每路) | 46mA || M (12V) | MDS02M-12N | 單組 12V | 84% | 330μF | 23mA || M (12V) | MDD02M-15N | 雙組 ±15V | 84% | 150μF (每路) | 25mA || N (24V) | MDS02N-15N | 單組 15V | 85% | 330μF | 12mA || N (24V) | MDD02N-15N | 雙組 ±15V | 84% | 150μF (每路) | 10mA |

四、關鍵電氣參數

所有參數默認在正常輸入、額定負載、25℃/70% RH下測量，核心參數如下：

  1. 基礎規格：額定功率2W，輸出電壓精度 **±5.0%**；

  2. 紋波與噪聲：100mVp-p（測量需 12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬）；

  3. 調整率：線性調整率1.2%/1% 輸入變化，負載調整率 ±15%（3.3V/5V 輸出）、±10%（其他輸出）；

  4. 溫度系數：0.02%/℃（0~90℃）；

  5. 電磁兼容：EMC 發射需外加零件滿足 Class A/B，抗擾度達 ESD 4KV 接觸 / 8KV 空氣、輻射抗擾 3V/m 等等級；

  6. 可靠性：MTBF 為12900Khrs（MIL-HDBK-217F 標準，25℃）。

五、物理與工藝參數

  1. 尺寸：19.77.111.5mm(0.7750.2790.452inch)，尺寸誤差 x.x±0.5mm、x.xx±0.10mm；

  2. 機殼：絕緣黑色塑料，符合UL 94V-0 級阻燃標準，單顆重量 2.8g；

  3. 焊接：距機殼 1.5mm 處焊接，溫度≤260℃，持續 1~3 秒；

  4. 耐振動：10~500Hz、2G 振動，10 分鐘 / 周期，X/Y/Z 軸各測試 60 分鐘。

六、引腳與 EMC 建議

  1. 引腳定義：SIP7 引腳，單組（MDS02-N）與雙組（MDD02-N）僅 6 號引腳不同（雙組為 Common，單組無引腳），1/2 腳 + Vin、5 腳 - Vin、7 腳 + Vout、6 腳旁引腳 - Vout；

  2. EMC 典型電路：輸入側需搭配濾波電容，5V/24V 輸入配22μF，12V 輸入配10μF。

七、包裝與配套

  1. 包裝規格：24 顆 / 管，2160 顆 / 90 管 / 箱，單管毛重 105.5g，整箱毛重 9.5Kg，外箱尺寸 L545 x W145 x H220mm；

  2. 配套資料：安裝手冊可查閱明緯官網，EMC 測試指導參考官網 “組件電源供應器的 EMI 測試” 文檔。

八、應用領域

  1. 醫療設備：醫用氧氣監護儀、CT 掃描設備、醫療車、口腔護理設備；

  2. 通信領域：電信 / 數據通信系統、無線網絡；

  3. 工業領域：工業控制設施、分布式電源架構。

關鍵問題

問題 1（產品適配性）：該系列轉換器的輸入輸出電壓分哪些檔位，不同輸入檔位對應的電壓范圍是多少？

答案：輸入電壓分 3 個檔位，對應范圍為 L 檔4.5~5.5Vdc、M 檔10.8~13.2Vdc、N 檔21.6~26.4Vdc（均為基礎電壓 ±10%）；輸出分單雙組，單組為 3.3V/5V/12V/15Vdc，雙組為 ±5V/±12V/±15Vdc，適配不同場景的電壓需求。

問題 2（醫療級核心優勢）：該系列作為醫療級轉換器，滿足哪些醫療安規標準，核心的醫療級電氣安全參數有哪些？

答案：安規上通過IEC60601-1 醫療類認證（滿足 1xMOPP/2xMOOP 隔離等級）、IEC/UL62368-1 及 LVD IEC60601-1 標準；核心醫療安全參數為漏電流 < 2μA（病人漏電流最大 2μA，基于 250VAC 系統）、6KVDC 高 I/O 隔離電壓、100MΩ 的高絕緣阻抗，符合醫療設備的電氣隔離和低漏流要求。

問題 3（實際應用與工藝）：該系列轉換器在焊接、EMC 適配方面有哪些具體的工藝要求和推薦方案？

答案：焊接要求為距機殼 1.5mm 處焊接，溫度不超過 260℃，持續時間 1~3 秒；EMC 適配需在輸入側加裝濾波電容，5V/24V 輸入搭配 22μF 電容，12V 輸入搭配 10μF 電容，外加零件后可滿足 EN55032/EN55011 的 Class A/B 電磁兼容發射等級
