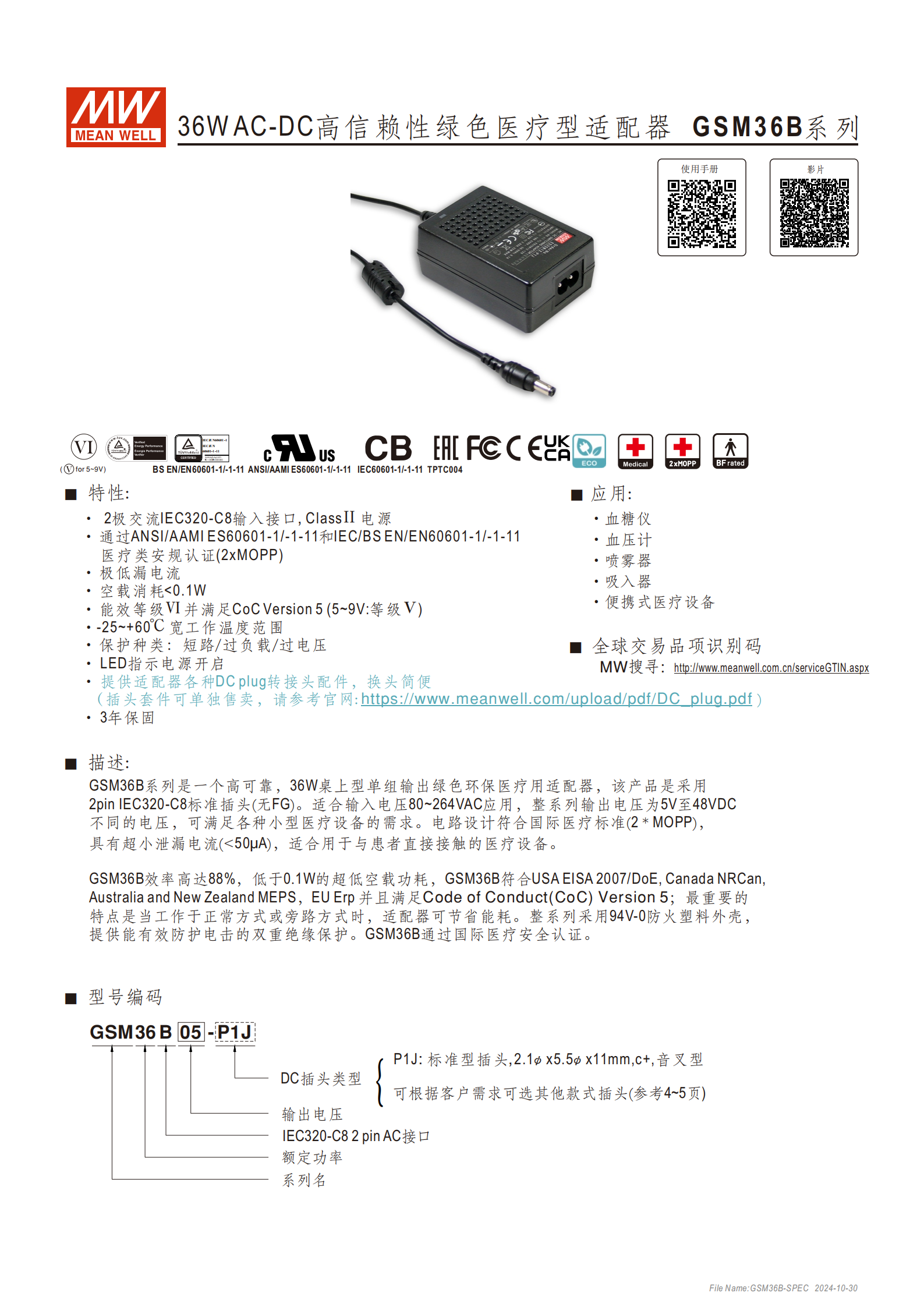

GSM36B 系列是明緯推出的36W AC-DC 桌上型綠色醫療型適配器，采用 2pin IEC320-C8 輸入接口、Class Ⅱ 電源設計，通過2xMOPP國際醫療安規認證，漏電流 **<50μA**，適配80~264VAC寬輸入電壓，輸出電壓覆蓋5~48VDC，具備短路 / 過負載 / 過電壓三重保護，空載消耗 **<0.1W**、效率最高88%，工作溫度范圍 **-25~+60℃，適配血糖儀、血壓計等便攜式醫療設備，提供3 年保固 **，支持 DC 插頭定制與快速轉接，外殼為 94V-0 防火塑料且具備雙重絕緣保護。
GSM36B 系列是明緯研發的36W 桌上型單組輸出綠色環保醫療用適配器，為 Class Ⅱ 電源設計，無 FG，核心適配血糖儀、血壓計、噴霧器、吸入器等便攜式醫療設備，采用 94V-0 防火塑料外殼，具備雙重絕緣的電擊防護，提供3 年保固服務，DC 插頭轉接頭配件可單獨售賣，也支持客戶定制插頭款式。
二、核心產品特性
安規與漏電保護：通過2xMOPP國際醫療安全認證（IEC/BS EN60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11 等），接觸漏電流 < 50μA/264VAC，適合與患者直接接觸的醫療設備使用；
寬電壓與環境適配：輸入電壓支持80~264VAC/113~370VDC，頻率47~63Hz，工作溫度 **-25~+60℃（需參考減額曲線），工作濕度20~90% RH 無冷凝 **，儲存溫濕度 **-40~+85℃/10~95% RH 無冷凝 **；
高能效與低功耗：效率最高達88%，空載消耗 **<0.1W**，符合 USA EISA 2007/DoE、EU Erp 等能效標準，能效等級 Ⅵ（5~9V 為等級 Ⅴ），滿足 CoC Version 5；
安全保護與指示：具備短路、過負載、過電壓三重保護，過負載為打嗝模式且故障移除后自動恢復，過電壓為關斷輸出并重啟恢復；配備 LED 燈指示電源開啟狀態；
物理與耐造性：耐振動為10~500Hz 2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；MTBF 最低3777.8K hrs（Telcordia SR-332）、651.4K hrs（MIL-HDBK-217F，25℃）。

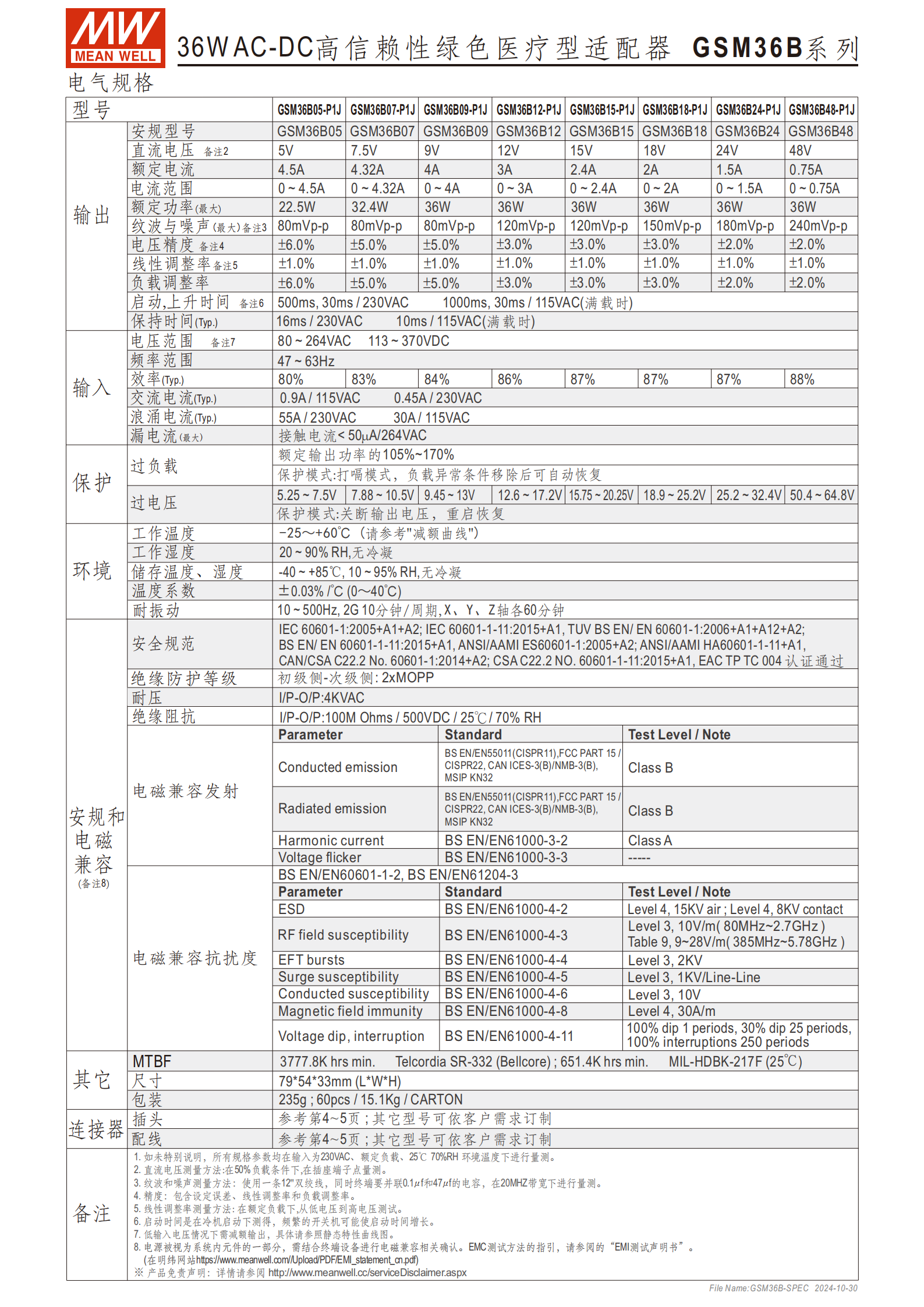

三、關鍵電氣規格
該系列輸出電壓覆蓋 5~48VDC，不同型號額定功率 / 電流不同，核心電氣參數如下表：
| 型號 | 輸出電壓 | 額定電流 | 額定最大功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GSM36B05-P1J | 5V | 4.5A | 22.5W | 80mVp-p | ±6.0% | 80% |
| GSM36B07-P1J | 7.5V | 4.32A | 32.4W | 80mVp-p | ±5.0% | 83% |
| GSM36B09-P1J | 9V | 4A | 36W | 80mVp-p | ±5.0% | 84% |
| GSM36B12-P1J | 12V | 3A | 36W | 120mVp-p | ±3.0% | 86% |
| GSM36B15-P1J | 15V | 2.4A | 36W | 120mVp-p | ±3.0% | 87% |
| GSM36B18-P1J | 18V | 2A | 36W | 150mVp-p | ±2.0% | 87% |
| GSM36B24-P1J | 24V | 1.5A | 36W | 180mVp-p | ±2.0% | 87% |
| GSM36B48-P1J | 48V | 0.75A | 36W | 240mVp-p | ±3.0% | 88% |
其他核心電氣參數：
線性 / 負載調整率：±1.0%~±3.0%（不同型號）；
浪涌電流：最高55A/230VAC、30A/115VAC；
絕緣參數：I/P-O/P 耐壓4KVAC，絕緣阻抗100M Ohms / 500VDC /25℃/70%RH；
過電壓保護范圍：5.25~7.5V（5V 型號）至 50.4~64.8V（48V 型號）。
四、認證標準
醫療安規：IEC 60601-1:2005+A1+A2、IEC 60601-1-11:2015+A1、BS EN/EN 60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11、CAN/CSA C22.2 No.60601-1/-1-11、EAC TP TC 004；
電磁兼容 - 發射：傳導 / 輻射發射均為 Class B，符合 BS EN/EN55011 (CISPR11)、FCC PART 15、CISPR22 等；諧波電流符合 BS EN/EN61000-3-2 Class A，電壓閃爍符合 BS EN/EN61000-3-3；
電磁兼容 - 抗擾度：ESD 為 Level 4（15KV 空氣 / 8KV 接觸）、RF 場抗擾為 Level 3（10V/m）、浪涌抗擾為 Level 3（2KV）等，符合 BS EN/EN61000-4 系列標準；
其他認證：C US CB EL FCC BS。
五、物理與配件規格
尺寸與包裝：機身尺寸795433mm(LWH)，單臺重量235g，整箱 60pcs，總重 15.1Kg；
配線規格：UL1185 16AWG 線材，5~9V 型號線長 1200±50mm，12~48V 型號線長 1800±50mm，POWER LED 線長 70±10mm；
DC 插頭：標準插頭為P1J（2.1×5.5×11mm，C + 音叉型），支持音叉型、桶型、鎖型、迷你針型等多型號快速轉接（耐電流最高 7.5A），也可定制插頭（需最小訂購量）；
型號編碼：GSM36B + 輸出電壓 + 接口 / 插頭類型，如 GSM36B24-P1J 代表 24V 輸出、P1J 標準插頭。
六、測試與備注說明
常規參數測試環境為230VAC 輸入、額定負載、25℃/70% RH；
紋波噪聲測試需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHZ 帶寬下測量；
低輸入電壓時需減額輸出，具體參考靜態特性 / 減額曲線；
電源作為系統元件，需結合終端設備完成電磁兼容確認。
關鍵問題
問題 1（產品適配性）：GSM36B 系列適配器的核心適配場景與輸入輸出電壓范圍是什么？
答案：核心適配血糖儀、血壓計、噴霧器、吸入器等便攜式醫療設備（可與患者直接接觸）；輸入電壓支持80~264VAC/113~370VDC寬范圍，頻率 47~63Hz；輸出電壓覆蓋5VDC 至 48VDC，不同型號額定最大功率最高 36W（5V 型號為 22.5W、7.5V 型號為 32.4W，其余均為 36W）。
問題 2（安全與安規）：GSM36B 系列作為醫療型適配器，核心的安規認證與安全防護參數有哪些？
答案：核心通過2xMOPP國際醫療安規認證，符合 IEC/BS EN60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11 等標準；接觸漏電流 < 50μA/264VAC，具備雙重絕緣保護，外殼為 94V-0 防火塑料；絕緣參數為 I/P-O/P 耐壓 4KVAC、絕緣阻抗 100MΩ/500VDC；同時具備短路、過負載、過電壓三重保護，過負載自恢復、過電壓重啟恢復。
問題 3（配件與定制）：GSM36B 系列適配器的 DC 插頭規格是什么，支持哪些轉接 / 定制方式？
答案：標準 DC 插頭為P1J（2.1mm×5.5mm×11mm，C + 音叉型）；轉接方面，可選購快速轉接頭自行轉換（無需最小訂購量，耐電流最高 7.5A，含音叉型、桶型、迷你針型、DIN 針型等多型號）；定制方面，明緯可提供插頭訂制品修改服務（需滿足最小訂購量），也可根據客戶需求訂制其他接口 / 插頭款式，插頭套件可單獨售賣。
