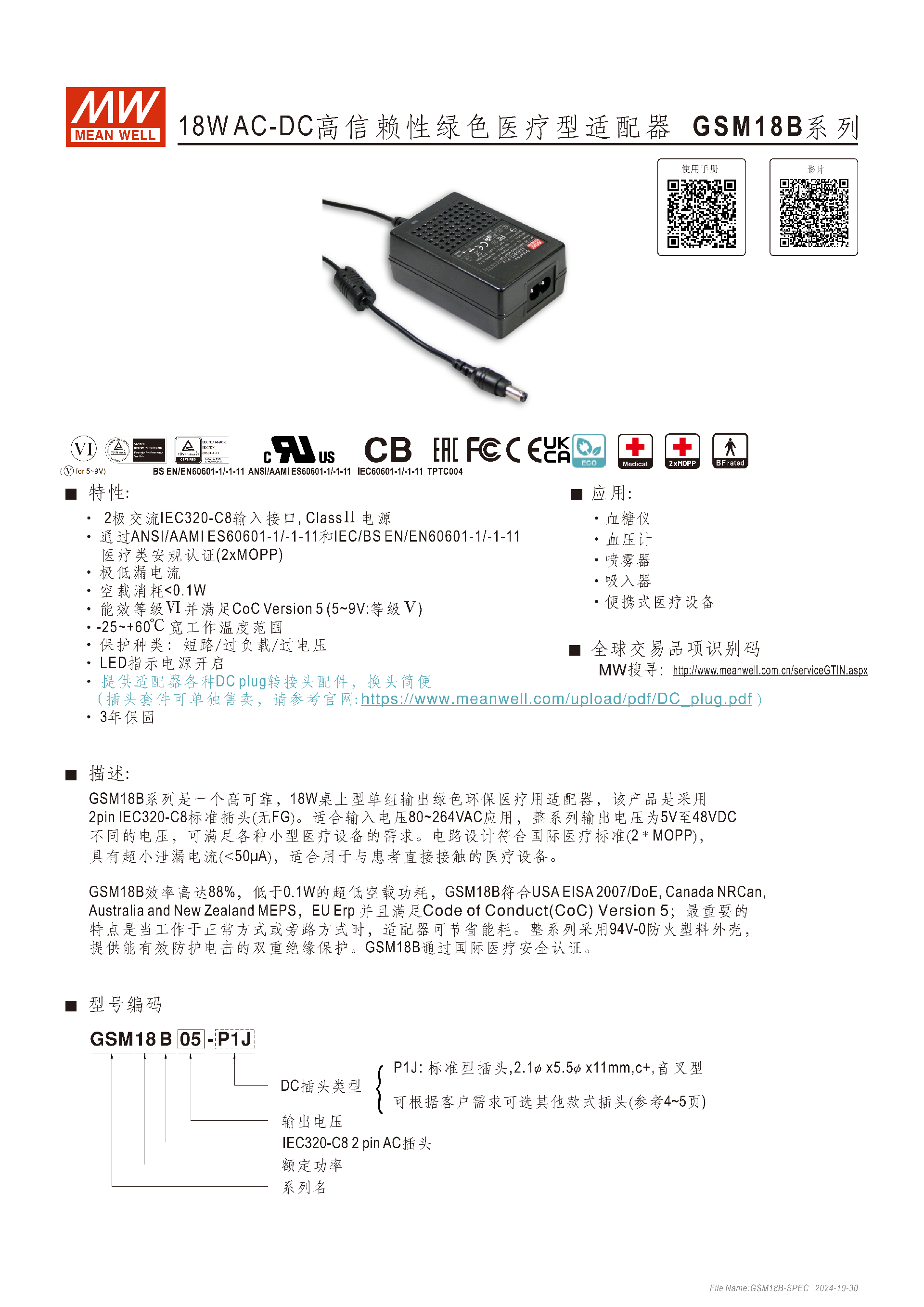

GSM18B 系列是明緯推出的18W AC-DC 桌上型綠色環保醫療用適配器，采用 2pin IEC320-C8 輸入接口，通過2xMOPP級別的國際醫療安規認證，漏電流 **<50μA**，適配80~264VAC寬輸入電壓，輸出電壓覆蓋5~48VDC多檔位，具備短路 / 過負載 / 過電壓三重保護，空載消耗 **<0.1W**、最高效率88%，工作溫度范圍 **-25~+60℃，搭配 94V-0 防火外殼與雙重絕緣，適配血糖儀、血壓計等便攜式醫療設備，支持 DC 插頭更換且提供3 年保固 **。
一、產品基礎定位
GSM18B 系列是明緯研發的18W AC-DC 桌上型單組輸出綠色環保醫療用適配器，為 Class Ⅱ 電源，采用無 FG 的 2pin IEC320-C8 標準輸入插頭，核心適配血糖儀、血壓計、噴霧器、吸入器等便攜式醫療設備，電路設計符合國際醫療標準，適用于與患者直接接觸的醫療場景，提供3 年保固服務。
二、核心產品特性
安規與漏電防護：通過2xMOPP級國際醫療安規認證（IEC/BS EN/ANSI/AAMI 60601-1/-1-11 等），接觸漏電流 < 50μA/264VAC，初級側 - 次級側雙重絕緣，耐壓達I/P-O/P 4KVAC，絕緣阻抗100M Ohms / 500VDC /25℃/70%RH。
低耗高效：空載消耗 **<0.1W**，效率最高達88%，符合 USA EISA 2007/DoE、EU Erp 等能效標準，能效等級為Ⅵ 級（5~9V 檔位為Ⅴ 級），滿足 CoC Version 5 要求。
防護與材質：采用94V-0 防火塑料外殼，具備短路、過負載、過電壓三重保護，過負載為打嗝模式（異常移除后自動恢復），過電壓為關斷模式（重啟恢復）。
環境適應性：-25~+60℃寬工作溫度范圍（需參考減額曲線），-40~+85℃儲存溫度，工作濕度20~90% RH（無冷凝），儲存濕度10~95% RH（無冷凝）；耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘），溫度系數 **±0.03%/℃(0~40℃)**。
其他特性：配備 LED 電源開啟指示燈，DC 插頭支持更換，可選購轉接頭配件（單獨售賣），也可定制插頭類型。

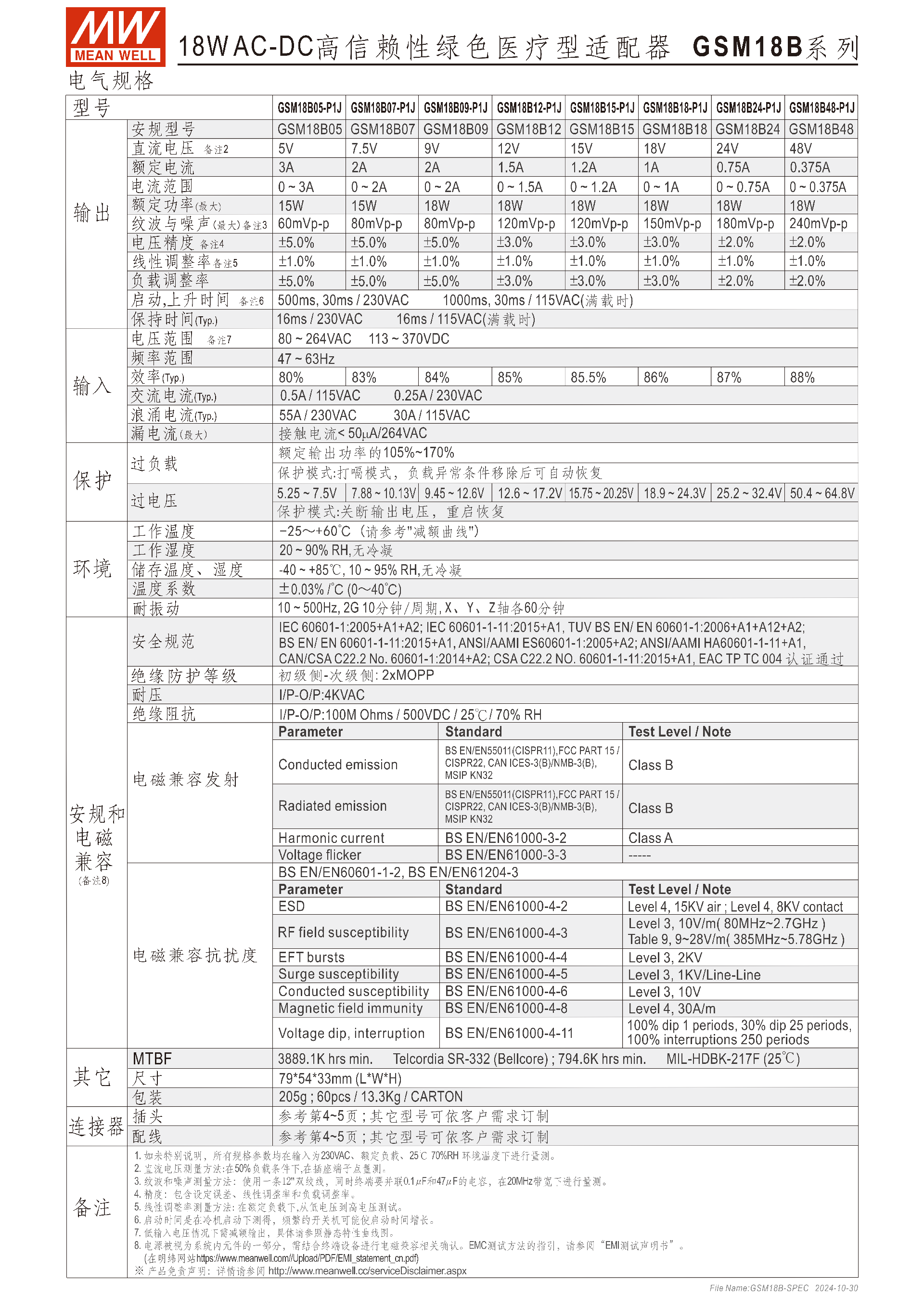

三、電氣核心規格
該系列輸出電壓覆蓋 5~48VDC 多檔位，各型號關鍵電氣參數如下表，所有參數默認在230VAC 輸入、額定負載、25℃/70% RH環境下測量：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 (最大) | 紋波與噪聲 (最大) | 電壓精度 |
|---|---|---|---|---|---|
| GSM18B05-P1J | 5V | 3A | 15W | 60mVp-p | ±5.0% |
| GSM18B07-P1J | 7.5V | 2A | 15W | 80mVp-p | ±5.0% |
| GSM18B09-P1J | 9V | 2A | 18W | 80mVp-p | ±5.0% |
| GSM18B12-P1J | 12V | 1.5A | 18W | 120mVp-p | ±3.0% |
| GSM18B15-P1J | 15V | 1.2A | 18W | 120mVp-p | ±3.0% |
| GSM18B18-P1J | 18V | 1A | 18W | 150mVp-p | ±3.0% |
| GSM18B24-P1J | 24V | 0.75A | 18W | 180mVp-p | ±2.0% |
| GSM18B48-P1J | 48V | 0.375A | 18W | 240mVp-p | ±2.0% |
輸入規格：電壓范圍80~264VAC/113~370VDC，頻率47~63Hz，浪涌電流55A/230VAC、30A/115VAC；
調整率：負載調整率 **±1.0%，線性調整率±2.0%~±5.0%**（依電壓檔位）；
啟動特性：滿載時 230VAC 啟動時間 500ms、上升時間 30ms；115VAC 啟動時間 1000ms、上升時間 30ms；
過壓保護：5V 檔位為 5.25~7.5V，48V 檔位為 50.4~64.8V（中間檔位依電壓成比例變化）。
四、型號編碼規則
編碼從右至左 / 核心字段定義：18（額定功率）-P1J（IEC320-C8 2pin AC 插頭）-GSM（系列名）-B05（輸出電壓，示例）- 后綴（DC 插頭類型），DC 插頭類型可根據客戶需求定制（參考產品 4~5 頁）。
五、物理與包裝參數
尺寸重量：機身尺寸795433mm(LWH)，單臺重量205g；
配線規格：5~9V 檔位為 UL1185 16AWG，線長1200±50mm；12~48V 檔位為 UL1185 18AWG，線長1800±50mm；
包裝規格：60pcs / 箱，整箱重量13.3Kg。
六、DC 插頭規格與更換
標準插頭：P1J，規格5.5*2.1mm，內側為 + 極，外側為 - 極；
可選插頭類型：涵蓋 Tuning Fork Style、Barrel Style、Lock Style、Min. Pin Style、Center Pin Style、DIN 系列（4Pin/5Pin）、剝線鍍錫引線等，不同類型有對應型號（如 P1I、P2J、R7B 等），部分轉接頭耐電流最大7.5A；
更換方式：① 明緯訂制修改（需滿足最小訂購量）；② 選購快速轉接頭自行對插（單獨售賣，無最小訂購量），具體可參考明緯官網插頭選購指南。
七、安規與電磁兼容（EMC）
安全規范：通過 IEC 60601-1:2005+A1+A2、BS EN 60601-1-11:2015+A1、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No.60601-1 等認證；
EMC 發射：傳導 / 輻射發射符合 BS EN/EN55011 (CISPR11)、FCC PART15，為Class B；諧波電流符合 BS EN/EN61000-3-2，為Class A；電壓閃爍符合 BS EN/EN61000-3-3；
EMC 抗擾：ESD 為 Level4（15KV 空氣 / 8KV 接觸）、RF 場抗擾為 Level3（10V/m，80MHz~2.7GHz）、EFT 脈沖為 Level3（2KV）、浪涌傳導抗擾為 Level3（1KV 線對線）、磁場抗擾為 Level4（30A/m）；
使用壽命：MTBF（平均無故障時間）最低3889.1K hrs（Telcordia SR-332 標準）、794.6K hrs（MIL-HDBK-217F 標準，25℃）。
八、重要備注
低輸入電壓下需減額輸出，具體參考產品靜態特性曲線圖；
電源為系統內元件，需結合終端設備完成 EMC 相關確認；
所有規格參數若無特別說明，均在 230VAC 輸入、額定負載、25℃/70% RH 環境下測量。
關鍵問題
問題 1：GSM18B 系列適配器的醫療安規核心優勢是什么，適用于什么醫療場景？
答案：核心安規優勢為通過2xMOPP級別的 IEC/BS EN/ANSI/AAMI 60601-1/-1-11 國際醫療認證，接觸漏電流 < 50μA/264VAC，初級側 - 次級側為雙重絕緣防護，耐壓達 4KVAC；適用于與患者直接接觸的便攜式醫療設備場景，如血糖儀、血壓計、噴霧器、吸入器等小型醫療設備供電。
問題 2：GSM18B 系列各輸出檔位的功率、精度和紋波噪聲有何差異，核心規律是什么？
答案：差異見上述電氣規格表格，核心規律為：① 5V/7.5V 檔位額定功率最大 15W，9~48V 檔位為 18W；② 電壓檔位越低，電壓精度越寬松（5/7.5/9V 為 ±5.0%，12/15/18V 為 ±3.0%，24/48V 為 ±2.0%）；③ 電壓檔位越高，紋波與噪聲數值越大（從 60mVp-p 逐步升至 240mVp-p），且負載 / 線性調整率隨電壓升高更精準。
問題 3：GSM18B 系列適配器的 DC 插頭如何更換，有哪些可選類型和耐電流規格？
答案：更換分兩種方式：① 明緯原廠訂制修改，需滿足最小訂購量；② 選購快速轉接頭自行對插，配件單獨售賣無最小訂購量。可選插頭類型包含 Tuning Fork Style、Barrel Style、Lock Style、Min. Pin Style、Center Pin Style、DIN 4Pin/5Pin 系列、剝線鍍錫引線等；耐電流規格方面，Tuning Fork/Center Pin/DIN 系列等快速轉接頭最大耐 7.5A，Min. Pin Style 轉接頭最大耐 5A，標準插頭 P1J 適配對應檔位額定電流
