明緯 OWA-90E 系列是 90W 單組輸出防潮 AC/DC 適配器，為Class Ⅱ 無接地 pin設計，塑膠外殼灌硅膠實現IP67 防水等級（42/48/54V 型號除外），具備90VAC~264VAC 全范圍交流輸入和內置主動式 PFC 功能，效率最高達91%、空載消耗 <0.15W，工作溫度覆蓋 **-40℃~+70℃，擁有短路 / 過流等四重保護且故障移除后可自動恢復（過壓 / 過溫為關斷重啟），適配機器人割草機、家電等多塵潮濕場景，提供5 年保固 **，全系列共 9 種輸出電壓規格，額定功率均約 90W，還符合 EN61558-2-16 等多項安規及 EMC 標準，MTBF 值最低達 292.9K 小時。

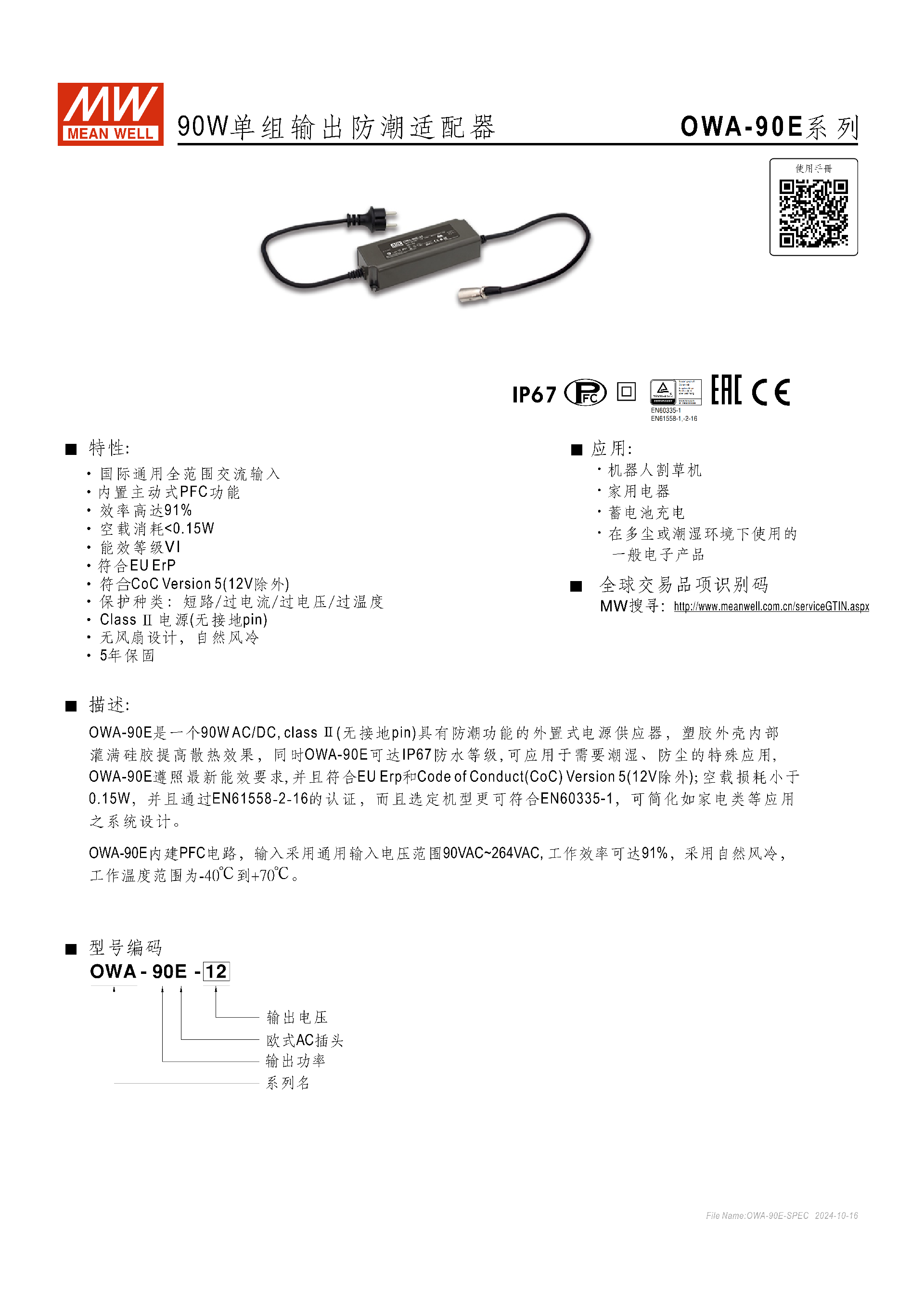

一、產品基礎定位
明緯 OWA-90E 系列為90W 單組輸出防潮 AC/DC 外置式電源適配器，屬于Class Ⅱ 電源（無接地 pin），塑膠外殼內部灌滿硅膠，既提升散熱效果，又實現高防護等級，主打多塵、潮濕環境的供電需求，提供5 年保固服務。
二、核心產品特性
電氣性能：支持90VAC~264VAC 國際通用全范圍交流輸入（兼容 127~373VDC），內置主動式 PFC 功能，滿載時功率因數 PF>0.98（115VAC）/PF>0.96（230VAC）；工作效率最高達91%，空載消耗 <0.15W，能效等級為VI 級，符合 EU ErP 及 CoC Version 5 標準（12V 型號除外）。
防護與設計：達到IP67 防水等級（OWA-90E-42/48/54 型號除外）；無風扇自然風冷設計，無機械損耗；具備短路、過電流、過電壓、過溫度四重保護，其中短路 / 過流為打嗝模式，故障移除后自動恢復，過壓 / 過溫為關斷輸出，需重啟恢復。
認證標準：通過 EN61558-1/-2-16、EN60335-1、EAC TP TC 004 等安規認證；電磁兼容方面，發射符合 EN55032 Class B 等標準，抗擾度符合 EN61000-4 系列等標準，耐壓 I/P-O/P 為3.75KVAC，絕緣阻抗 I/P-O/P 為100M Ohms/500VDC/25℃/70%RH。

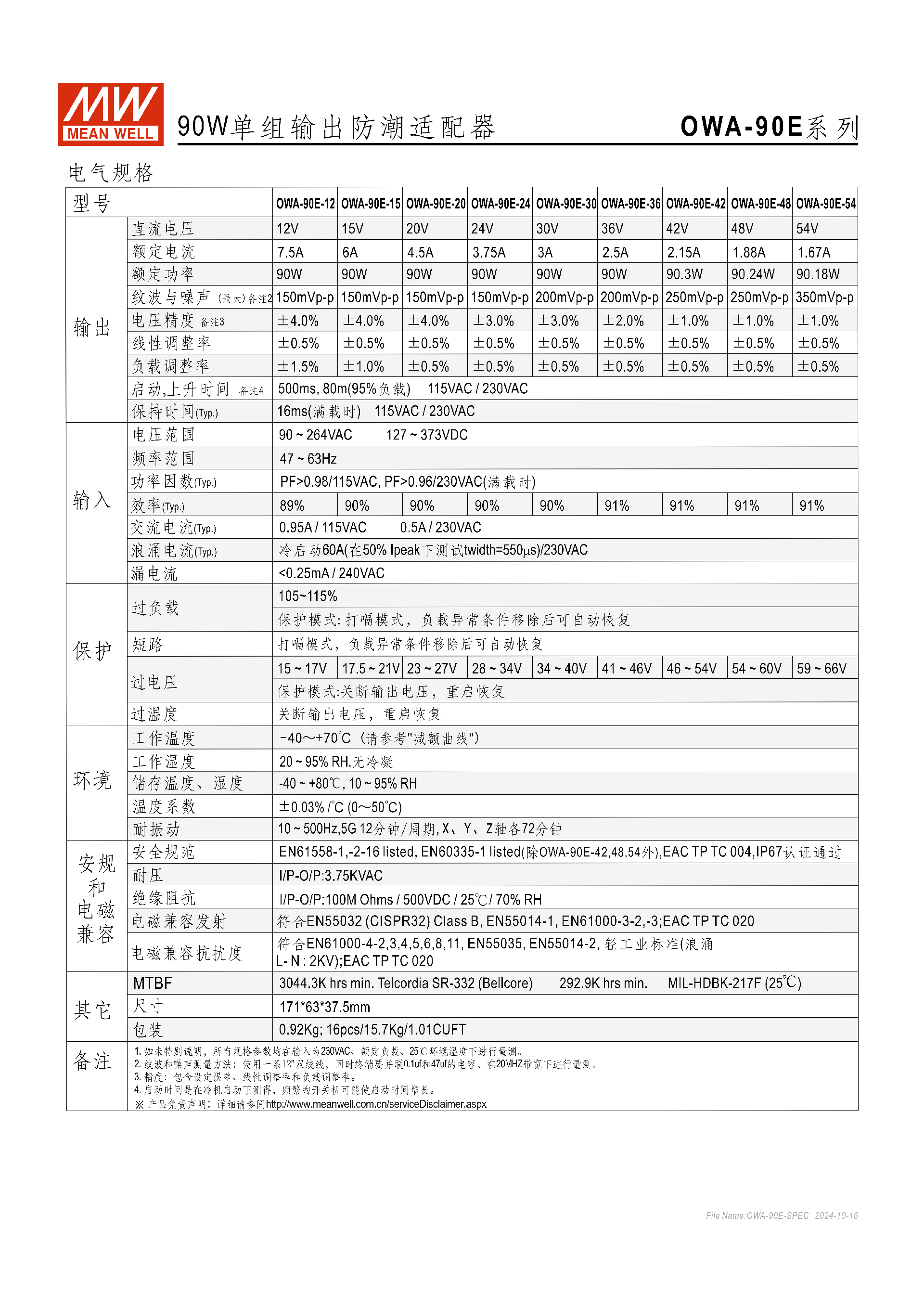

三、關鍵電氣規格（9 款型號核心參數）
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| OWA-90E-12 | 12V | 7.5A | 90W | 150mVp-p | ±4.0% |
| OWA-90E-15 | 15V | 6A | 90W | 150mVp-p | ±4.0% |
| OWA-90E-20 | 20V | 4.5A | 90W | 150mVp-p | ±4.0% |
| OWA-90E-24 | 24V | 3.75A | 90W | 150mVp-p | ±3.0% |
| OWA-90E-30 | 30V | 3A | 90W | 200mVp-p | ±3.0% |
| OWA-90E-36 | 36V | 2.5A | 90W | 200mVp-p | ±2.0% |
| OWA-90E-42 | 42V | 2.15A | 90.3W | 250mVp-p | ±1.0% |
| OWA-90E-48 | 48V | 1.88A | 90.24W | 250mVp-p | ±1.0% |
| OWA-90E-54 | 54V | 1.67A | 90.18W | 350mVp-p | ±1.0% |
| 補充：全系列線性調整率均為 ±0.5%，負載調整率≤±1.5%（12V）/≤±0.5%（其余型號）；啟動時間 500ms（95% 負載），保持時間 16ms（滿載）；輸入交流電流 Typ. 為 0.95A/115VAC、0.5A/230VAC，漏電流 < 0.25mA/240VAC。 |
四、環境與機械參數
環境適應性：工作溫度 **-40℃~+70℃（需參考減額曲線），工作濕度 20~95% RH 無冷凝；儲存溫度-40℃~+80℃**，儲存濕度 10~95% RH；溫度系數 ±0.03%/℃（0~50℃）；耐振動為 10~500Hz/5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。
物理尺寸：機身尺寸1716337.5mm（公差 ±1mm），單臺重量0.92Kg；包裝規格為 16pcs/15.7Kg/1.01CUFT。
機構配件：輸入插頭為 CEE 7/7 歐式 AC 插頭；輸出插頭有多種規格可選（XLR 4P/3P、Lumberg 3611 03、2.1φ×5.5φDC 頭等）；線材為 2 芯 H05RN-F 1.0mm2 規格。
五、應用場景
適配機器人割草機、家用電器、蓄電池充電，以及在多塵或潮濕環境下使用的一般電子產品，其高防護、寬溫域特性可簡化家電類等應用的系統設計。
六、其他關鍵指標

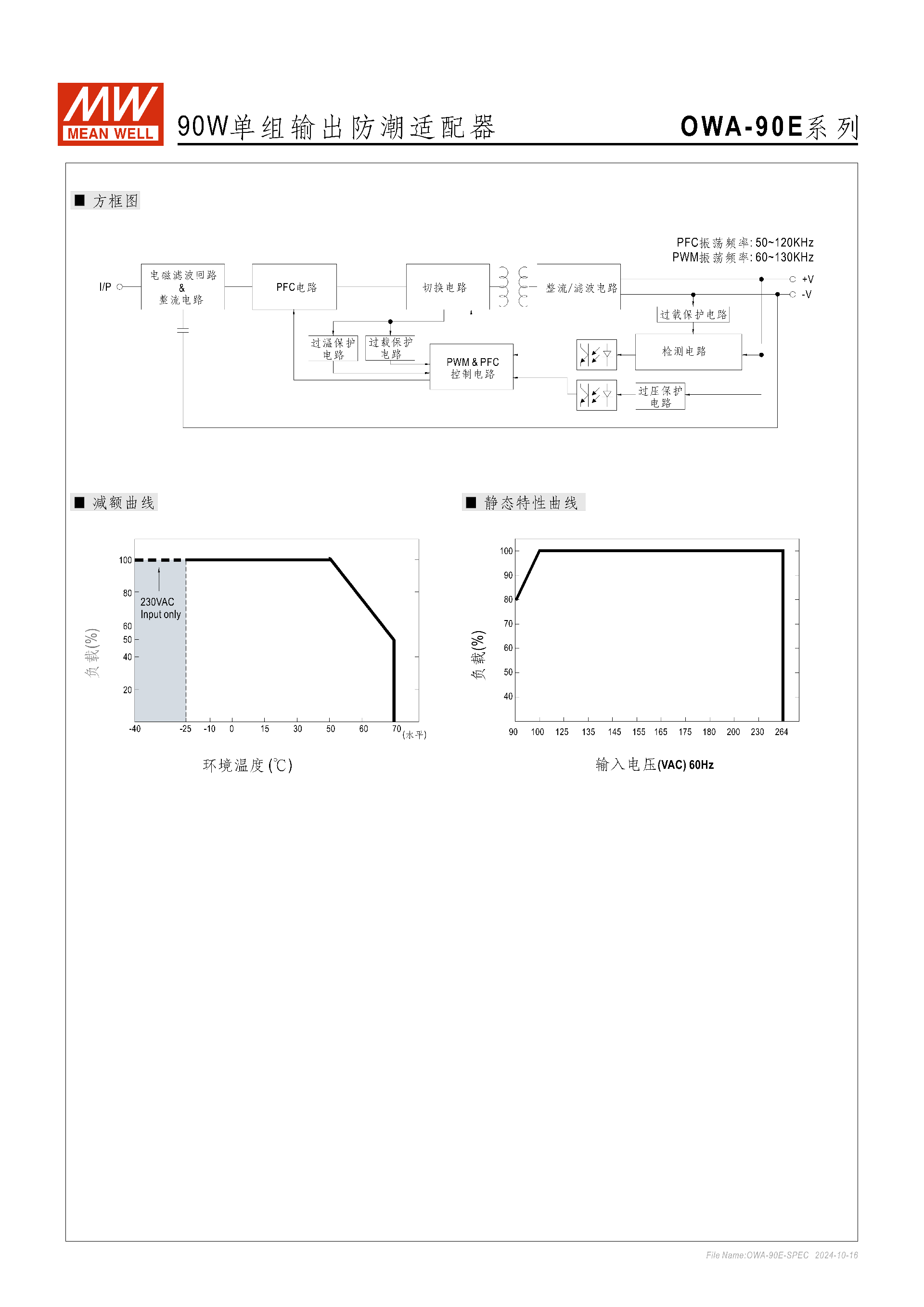

電路與頻率：PFC 振蕩頻率 50~120KHz，PWM 振蕩頻率 60~130KHz，電路包含電磁濾波、PFC、切換、整流濾波及各類保護電路。
使用壽命：MTBF 值最低為292.9K 小時（MIL-HDBK-217F，25℃），Telcordia SR-332 標準下最低為 3044.3K 小時。
測試標準：紋波和噪聲需在 20MHZ 帶寬下，用 12" 雙絞線并終端并聯 0.1uf+47uf 電容測量；所有規格默認在 230VAC 輸入、額定負載、25℃環境下量測。
關鍵問題
問題：OWA-90E 系列的防護等級及適用限制是什么？答案：該系列常規型號達到IP67 防水等級，可應用于多塵、潮濕環境，但OWA-90E-42、48、54 這三款型號未通過 IP67 認證，此為防護等級的適用限制。
問題：OWA-90E 系列各型號的電壓精度和紋波噪聲有何變化規律？答案：隨著輸出電壓從 12V 提升至 54V，電壓精度從 ±4.0% 逐步提升至 ±1.0%，精度越來越高；紋波與噪聲從 150mVp-p 逐步增加至 350mVp-p，其中 12/15/20/24V 為 150mVp-p，30/36V 為 200mVp-p，42/48V 為 250mVp-p，54V 為 350mVp-p。
問題：OWA-90E 系列的保護功能分為哪兩種模式，各自對應哪些故障類型？答案：分為打嗝模式（故障移除后自動恢復）和關斷輸出 + 重啟恢復模式；其中短路、過電流故障為打嗝模式，過電壓、過溫度故障為關斷輸出并需重啟才能恢復的模式。
