明緯 OWA-60U 系列是 60W 單組輸出的防潮 LED 外置電源適配器，為Class Ⅱ 無 FG 設計，采用 94V-0 阻燃塑膠外殼并內部填充硅膠，具備IP67 防護等級（42/48/54V 機型除外），支持90~264VAC 全范圍交流輸入，工作溫度達 **-35℃~+70℃，效率最高91%，采用自然風冷且空載消耗 < 0.15W；全系列有 9 種電壓型號，兼具恒壓 + 恒流驅動特性，適配各類 LED 照明場景，通過 UL8750 等認證，擁有短路 / 過流等多重保護，提供5 年保固 **，換頭簡便且插頭套件可單獨選購。

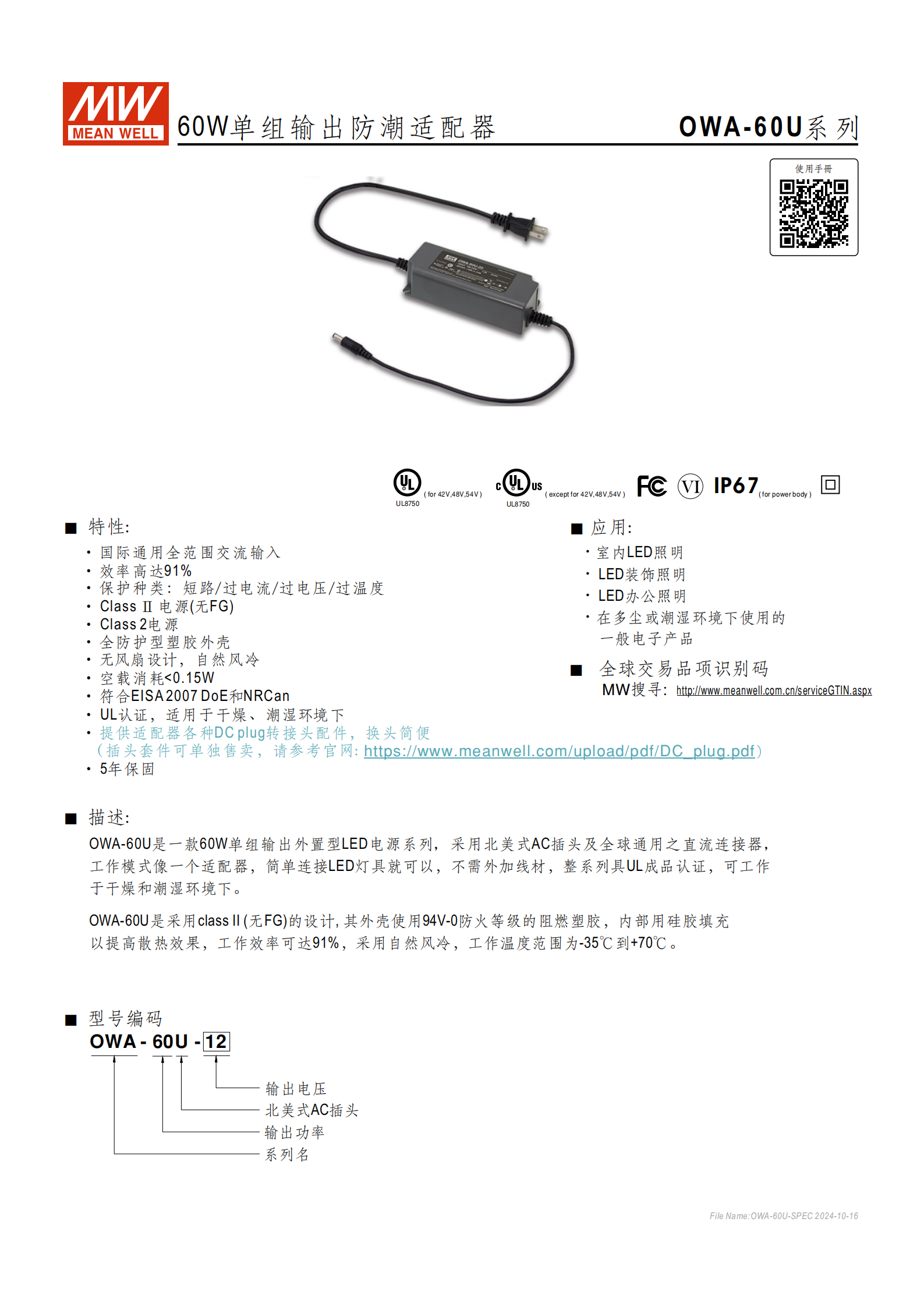

一、產品基礎定位與核心設計
產品類型：明緯 OWA-60U 系列為60W 單組輸出防潮 LED 外置電源適配器，兼具適配器使用特性，直接連接 LED 燈具即可，無需外加線材。
核心設計：采用Class Ⅱ（無 FG）設計，外殼為94V-0 防火等級的阻燃塑膠，內部填充硅膠提升散熱效果；為全防護型塑膠外殼，無風扇自然風冷設計。
認證與保固：通過UL8750成品認證（CSA C22.2 No.250.13-12 除 42/48/54V 機型外），主體IP67 防護等級（42V/48V/54V 機型除外），適用于干燥、潮濕環境，提供5 年保固。
適配性：標配北美式 AC 插頭（NEMA 1-15p 公頭），配備多種 DC plug 轉接頭配件，換頭簡便，插頭套件可單獨售賣；輸出插頭為 2.1φ×5.5φ×11mm 音叉型，中心正極。

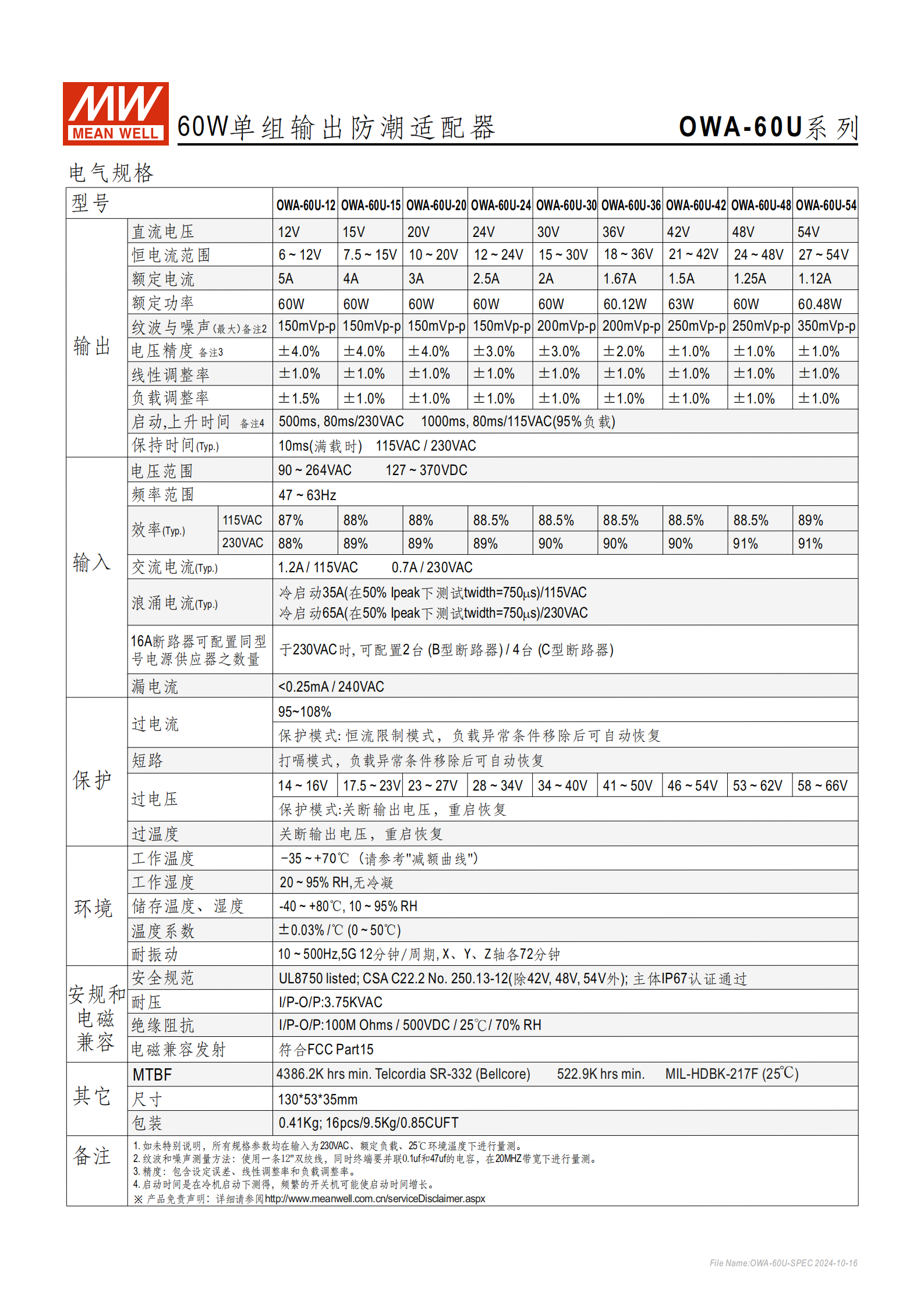

二、核心電氣規格（9 款型號參數）
全系列共 9 款電壓型號，額定功率均約 60W，以下為核心參數匯總表：
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| OWA-60U-12 | 12V | 5A | 60W | ±4.0% | 150mVp-p |
| OWA-60U-15 | 15V | 4A | 60W | ±4.0% | 150mVp-p |
| OWA-60U-20 | 20V | 3A | 60W | ±4.0% | 150mVp-p |
| OWA-60U-24 | 24V | 2.5A | 60W | ±3.0% | 150mVp-p |
| OWA-60U-30 | 30V | 2A | 60W | ±3.0% | 200mVp-p |
| OWA-60U-36 | 36V | 1.67A | 60.12W | ±2.0% | 200mVp-p |
| OWA-60U-42 | 42V | 1.5A | 63W | ±1.0% | 250mVp-p |
| OWA-60U-48 | 48V | 1.25A | 60W | ±1.0% | 250mVp-p |
| OWA-60U-54 | 54V | 1.12A | 60.48W | ±1.0% | 350mVp-p |
三、輸入輸出關鍵參數
輸入?yún)?shù)：支持90~264VAC全范圍交流輸入 / 127~370VDC 直流輸入，頻率范圍47~63Hz；交流電流典型值 1.2A/115VAC、0.7A/230VAC；浪涌電流冷啟動 35A/115VAC、65A/230VAC；漏電流 < 0.25mA/240VAC。
調整率指標：全系列線性調整率均為 ±1.0%；負載調整率除 12V 機型為 ±1.5% 外，其余均為 ±1.0%；電壓精度包含設定誤差、線性 / 負載調整率，精度隨電壓升高提升（1.0%~4.0%）。
啟動與保持：?jiǎn)?dòng)上升時間 500ms/115VAC、80ms/230VAC（95% 負載）；滿載時保持時間10ms/115/230VAC。
能效表現：效率典型值 115VAC 下 87%~89%、230VAC 下 88%~91%（48V/54V 機型達 91%）；空載消耗 **<0.15W**，符合 EISA 2007 DoE 和 NRCan 標準。
四、多重保護功能
全系列配備短路 / 過電流 / 過電壓 / 過溫度四重保護，各保護模式如下：
過電流保護：恒流限制模式，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，需重啟恢復（保護電壓范圍 14~66V，隨型號遞增）；
過溫度保護：關斷輸出電壓，需重啟恢復。
五、環境與物理參數
環境適應性：工作溫度 **-35℃~+70℃**（需參考減額曲線），工作濕度 20~95% RH 無冷凝；儲存溫度 - 40℃~+80℃，儲存濕度 10~95% RH；溫度系數 ±0.03%/℃（0~50℃）。
耐振動性：10~500Hz、5G 振動環境，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。
物理尺寸：機身尺寸1305335mm（公差 ±1mm）；單臺重量0.41Kg，包裝規格 16pcs/9.5Kg/0.85CUFT。
線材規格：配備 UL1185 16AWG×2C（300±20mm）、SVT 18AWG×2C（1500±50mm）線材。
六、電路與 LED 驅動特性
電路組成：包含電磁濾波回路、整流電路、PWM 控制電路、切換電路、整流 / 濾波電路及多重保護檢測電路，PWM 振蕩頻率 25~67KHz；絕緣阻抗 I/P-O/P:100M Ohms/500VDC，耐壓 I/P-O/P:3.75KVAC。
MTBF 指標：平均無故障時間最低522.9K hrs（MIL-HDBK-217F，25℃）、4386.2K hrs（Telcordia SR-332）。
LED 驅動：兼具 ** 恒壓 (CV)+ 恒流 (CC)** 雙特性，支持兩種驅動方式 —— 帶 LED 驅動器的恒壓區（A 區）驅動、直接驅動的恒流區（B 區）驅動，負載異常時進入打嗝保護區（C 區）；電磁兼容符合 FCC Part15，發射達標。
七、應用場景
適配室內 LED 照明、LED 裝飾照明、LED 辦公照明，同時可用于多塵或潮濕環境下的一般電子產品。
關鍵問題
問題 1（產品適配性）：OWA-60U 系列的防護等級與使用環境要求是什么，不同電壓機型是否有差異？
答案：該系列主體為IP67 防護等級，可在干燥、潮濕、多塵環境使用，但 42V/48V/54V 機型無此 IP67 防護；工作溫度范圍為 - 35℃~+70℃（需參考減額曲線），工作濕度 20~95% RH 無冷凝，儲存溫度 - 40℃~+80℃，是兼顧防潮與寬溫的 LED 電源適配器。
問題 2（電氣性能）：OWA-60U 系列的恒壓 + 恒流雙驅動特性具體如何體現，適配哪種 LED 驅動方式？
答案：該系列是 ** 恒壓 (CV)+ 恒流 (CC)** 雙模式 LED 電源，恒壓區（A 區）可搭配 LED 驅動器進行間接驅動，恒流區（B 區）可直接驅動 LED 模塊，負載異常時會進入打嗝保護區（C 區）；不同電壓機型對應不同恒電流范圍（如 12V 機型 6~12V、54V 機型 27~54V），恒流區的最高輸出電壓由終端系統配置決定。
問題 3（實用參數）：OWA-60U 系列的保護功能有哪些，各保護模式的恢復方式有何不同？
答案：該系列配備短路、過電流、過電壓、過溫度四重保護，恢復方式分兩類：1. 自動恢復—— 過電流為恒流限制模式、短路為打嗝模式，只需移除負載異常即可自行恢復；2. 重啟恢復—— 過電壓和過溫度均會直接關斷輸出電壓，需手動重啟電源才能恢復工作。
