全系列完整型號（共 18 款基礎型號）
結合3 個版本+6 種輸出電壓，衍生出全系列基礎型號，各型號電氣規格與對應參數一一匹配：
國際版（I）- AC 插頭可換、插 Pin 不可折疊
NGE90I12-P1J、NGE90I15-P1J、NGE90I18-P1J、NGE90I24-P1J、NGE90I48-P1J、NGE90I55-P1J
歐規版（E）- AC 插頭不可換、插 Pin 不可折疊
NGE90E12-P1J、NGE90E15-P1J、NGE90E18-P1J、NGE90E24-P1J、NGE90E48-P1J、NGE90E55-P1J
美規版（U）- AC 插頭不可換、插 Pin 可折疊
NGE90U12-P1J、NGE90U15-P1J、NGE90U18-P1J、NGE90U24-P1J、NGE90U48-P1J、NGE90U55-P1J
型號核心差異（僅體現在 AC 插頭 / 物理細節，電氣規格完全一致）
| 型號版本 | AC 插頭特性 | 插 Pin 特性 | 重量 | 包裝規格 | 適用場景 |
|---|---|---|---|---|---|
| I 版（國際版） | 可更換 7 種 AC 插頭（EU/US/UK/AU/CN/KR/IN），插頭需單獨訂購 | 固定不可折疊 | 217g | 54pcs / 箱，13.2Kg/0.93CUFT | 跨國使用、多地區適配、外貿設備 |
| E 版（歐規版） | 固定歐規 AC 插頭，不可更換 | 固定不可折疊 | 231g | 42pcs / 箱，11.6Kg/1.13CUFT | 歐洲地區固定場景使用 |
| U 版（美規版） | 固定美規 AC 插頭，不可更換 | 固定可折疊 | 217g | 54pcs / 箱，13.2Kg/0.93CUFT | 美洲地區使用，便攜性更高 |
四、特殊說明
DC 插頭定制型號：上述均為標準 P1J DC 插頭型號，若需更換其他 DC 插頭（如 P1IR、P3A、R6B 等），可向明緯定制，定制型號會根據 DC 插頭類型調整后綴（非 P1J），需滿足廠家最小訂購量；
配件無單獨型號：AC 插頭配件（如 ACPLUG-EU4、AC PLUG-US4 等）為訂單編號，非適配器型號，需與 I 版適配器主體搭配使用；
規格統一：同電壓不同版本的型號，電氣參數（輸出電流、功率、紋波、效率等）完全一致，僅物理結構和 AC 插頭不同。

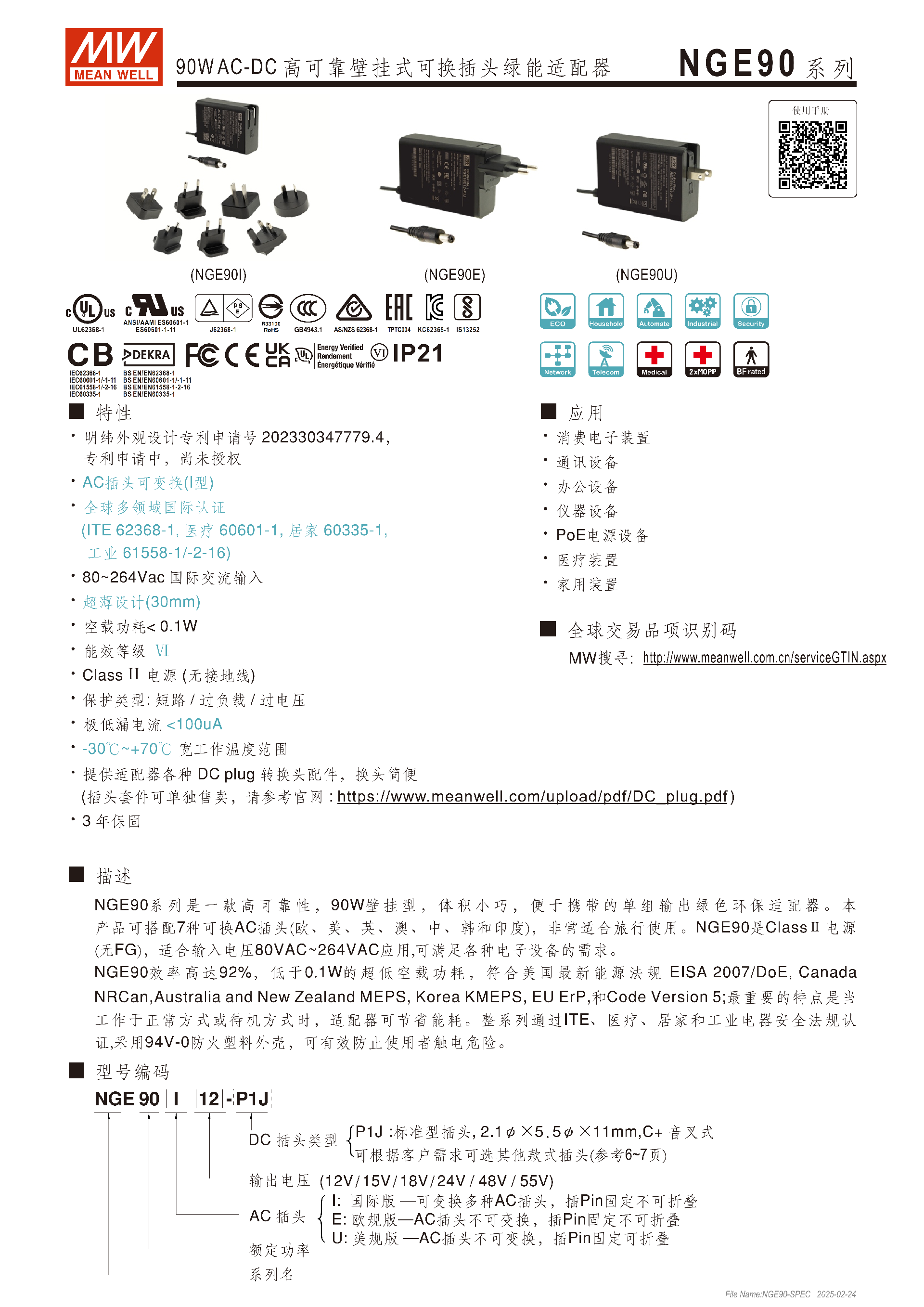

NGE90 系列是明緯推出的 90W AC-DC 高可靠壁掛式可換插頭綠能適配器，含I（國際版）、E（歐規版）、U（美規版）三款型號，擁有全球多領域國際認證，支持80~264VAC 國際交流輸入、-30℃~+70℃寬工作溫度，具備超薄 30mm 設計、空載功耗 < 0.1W、能效等級 Ⅵ 等綠能特性，提供 12V/15V/18V/24V/48V/55V 多種直流輸出，配備短路 / 過負載 / 過電壓保護，極低漏電流 < 100μA，AC/DC 插頭均可靈活更換（國際版支持 7 種 AC 插頭更換），外殼為 94V-0 防火材質，享有3 年保固，適用于消費電子、通訊、辦公、儀器、醫療、家用等多類設備。
產品定位：明緯NGE90 系列為 90W AC-DC 高可靠壁掛式可換插頭綠能適配器，擁有外觀設計專利（申請?zhí)枺?span style="font: 700 16px / 24px ui-sans-serif, system-ui, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol", "Noto Color Emoji"; flex: 0 1 auto; flex-direction: row; justify-content: normal; align-items: normal; padding: 0px; margin: 0px; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box;">202330347779.4，專利申請中），是 Class Ⅱ 無接地線電源，主打高可靠性、小巧便攜、綠色環保，適用于消費電子、通訊、辦公、儀器、PoE 電源、醫療、家用等多類設備。
型號分類：按 AC 插頭類型分 3 款，核心差異如下：| 型號版本 | AC 插頭特性 | 插 Pin 特性 | 重量 | 包裝規格 ||----------|------------|-----------|------|----------|| 國際版（I） | 可換 7 種（EU/US/UK/AU/CN/KR/IN） | 固定不可折疊 | 217g | 54pcs / 箱，13.2Kg/0.93CUFT || 歐規版（E） | 不可換 | 固定不可折疊 | 231g | 42pcs / 箱，11.6Kg/1.13CUFT || 美規版（U） | 不可換 | 固定可折疊 | 217g | 54pcs / 箱，13.2Kg/0.93CUFT |
物理尺寸：主體統一為623085.5mm（LWH），超薄 30mm 設計，DC 輸出配線為 UL 1185 16AWG，12~18V 配線長1000±50mm，24~55V 配線長1200±50mm。
保固服務：享有3 年保固，MTBF 值達605.3 Khrs min.（MIL-HDBK-217F）/5120.6 Khrs min.（Telcordia TR/SR-332）（25℃）。

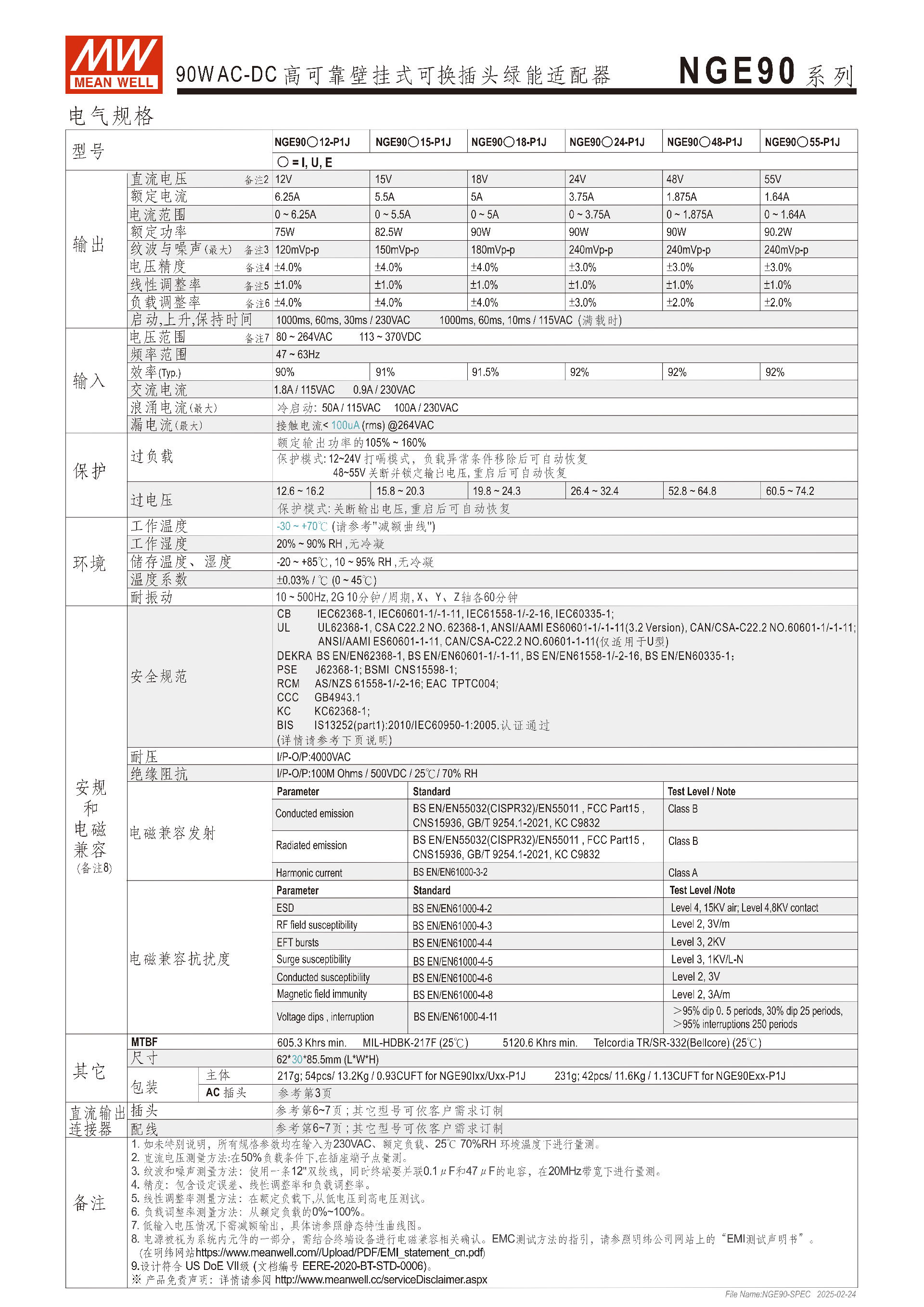

二、核心電氣特性
輸入規格
電壓范圍：80~264VAC、113~370VDC，支持國際通用輸入；
頻率范圍：47~63Hz；
交流電流：1.8A/115VAC、0.9A/230VAC；
浪涌電流：最大 50A/115VAC、100A/230VAC（冷啟動）。
輸出規格：提供 6 種直流輸出，核心參數如下（230VAC、額定負載、25℃/70% RH 下測量）：| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓精度 | 效率（Typ.） ||------|----------|----------|----------|------------------|----------|--------------|| NGE90 12-P1J | 12V | 6.25A | 75W | 120mVp-p | ±4.0% | 90% || NGE90 15-P1J | 15V | 5.5A | 82.5W | 150mVp-p | ±3.0% | 91% || NGE90 18-P1J | 18V | 5A | 90W | 180mVp-p | ±3.0% | 91.5% || NGE90 24-P1J | 24V | 3.75A | 90W | 240mVp-p | ±4.0% | 92% || NGE90 48-P1J | 48V | 1.875A | 90W | 240mVp-p | ±4.0% | 92% || NGE90 55-P1J | 55V | 1.64A | 90.2W | 240mVp-p | ±4.0% | 92% |
線性調整率均為 **±1.0%**，負載調整率 2~4%；
啟動 / 上升 / 保持時間：1000ms/60ms/30ms（230VAC 滿載）、1000ms/60ms/10ms（115VAC 滿載）。
綠能特性：空載功耗 < 0.1W，能效等級Ⅵ，符合美國 DoE VII 級、歐盟 ErP 等多國能源法規，正常 / 待機狀態均能節能。
三、安全與防護
基礎防護：保護類型含短路、過負載、過電壓，保護模式分兩類：
12~24V：過負載為打嗝模式，負載異常移除后自動恢復；
48~55V：過負載關斷并鎖定輸出，重啟后恢復；
過電壓均為關斷輸出，重啟后恢復，保護電壓范圍 12.6~74.2V（依輸出電壓不同）。
電氣安全：漏電流 < 100μA（rms）@264VAC，耐壓 I/P-O/P：4000VAC，絕緣阻抗 I/P-O/P：100M Ohms / 500VDC /25℃/70%RH；外殼為94V-0 防火塑料，防止觸電，防護等級 IP21，滿足 Medical 2xMOPP BFratod 醫療安全要求。
環境適應性
工作溫度：-30℃~+70℃（低輸入電壓 / 高溫需按減額曲線降載）；
工作濕度：20%~90% RH，無冷凝；
儲存溫濕度：-20℃~+85℃，10%~95% RH，無冷凝；
溫度系數：±0.03%/℃（0~45℃）；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
四、插頭更換與配件

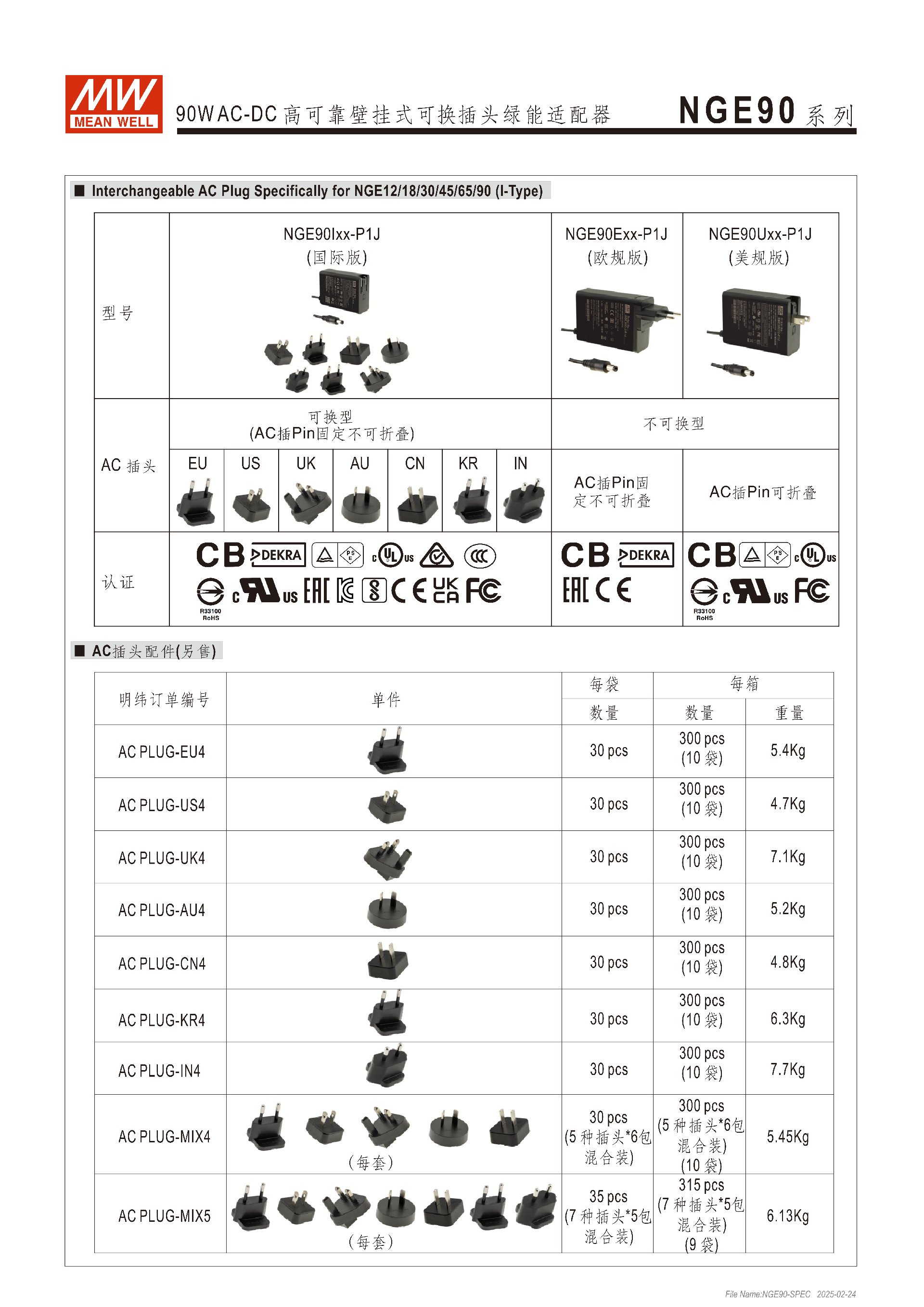

AC 插頭（僅國際版 I 可換）
支持更換 EU/US/UK/AU/CN/KR/IN7 種插頭，主體與插頭需單獨訂購，安裝為導軌滑入鎖定式；
插頭配件另售，分 7 款單型（如 ACPLUG-EU4）和 2 款混合裝（AC PLUG-MIX4/5），單型為 30pcs / 袋、300pcs / 箱，混合裝為定制組合規格。
DC 插頭
標準款為P1J（2.1×5.5×11mm，C + 音叉式，內側 +、外側 -）；
支持訂制 / 另購多款轉接頭，含音叉式、桶式、鎖式、中心針式等，部分快速轉接頭耐電流最大 7.5A，客戶可自行更換（無最小訂購量），訂制款需滿足最小訂購量。
五、認證標準
安全認證：覆蓋全球多領域，含通用 IEC62368-1、IEC61558-1/-2-16、IEC60335-1；醫療 IEC60601-1/-1-11、ANSI/AAMI ES60601-1；地區 UL、CSA、CCC、KC、PSE、BIS、RCM、EAC 等。
電磁兼容
發射：Class B 傳導 / 輻射發射，符合 BS EN/EN55032、FCC Part15 等；
抗擾度：ESD Level4（15KV 空氣 / 8KV 接觸）、EFT bursts Level3（2KV）等多項高等級認證；
諧波電流：符合 BS EN/EN61000-3-2 Class A。
六、備注說明

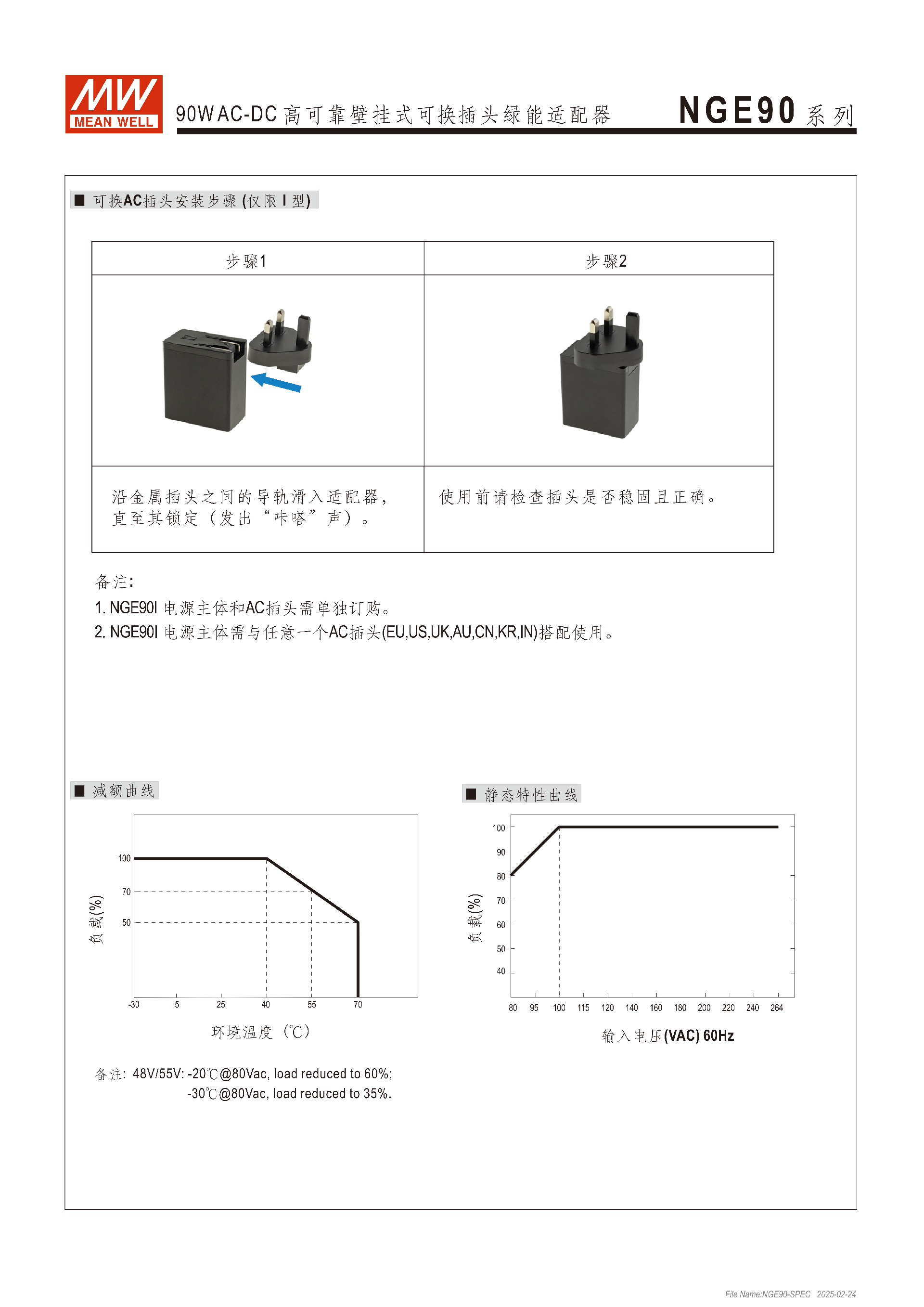

低輸入電壓 / 高溫環境下需按減額曲線降載，如 48/55V 在 80Vac、-20℃時負載降至 60%，70℃時降至 35%；
電磁兼容測試需結合終端設備確認，可參考明緯官網 EMI 測試聲明書；
所有規格參數默認在 230VAC、額定負載、25℃/70% RH 下測量，紋波 / 噪聲等有專用測量方法。
關鍵問題
問題 1（產品選型）：NGE90 系列三款型號（I/E/U）的核心區別是什么，不同使用場景該如何選擇？
答案：核心區別在于AC 插頭特性和物理細節：國際版（I）支持 7 種 AC 插頭更換，插 Pin 固定不可折疊，適合需要跨國旅行、多地區使用的場景（如外貿設備、全球通用終端）；歐規版（E）為固定歐規 AC 插頭，插 Pin 不可折疊，僅適用于歐洲地區的固定場景；美規版（U）為固定美規 AC 插頭，插 Pin 可折疊，適用于美洲地區，且折疊設計更便攜。三者 DC 輸出規格、防護特性等完全一致。
問題 2（安全與使用）：NGE90 系列的保護機制有哪些，高低溫 / 低電壓環境下使用有什么注意事項？
答案：保護機制包含短路、過負載、過電壓三類，12~24V 過負載為打嗝模式（自動恢復），48~55V 過負載為關斷鎖定（重啟恢復），過電壓均為關斷后重啟恢復；同時具備 < 100μA 極低漏電流、4000VAC 耐壓、94V-0 防火外殼等安全設計。環境使用注意：工作溫度為 - 30℃~+70℃，高溫 / 低輸入電壓（如 80Vac）需按減額曲線降載，例如 48/55V 在 80Vac、70℃時負載需降至 35%；工作濕度需控制在 20%~90% RH 且無冷凝，避免因環境因素導致設備故障。
問題 3（配件更換）：NGE90 系列的 AC 和 DC 插頭如何更換，配件購買有什么要求？
答案：AC 插頭僅國際版（I）可更換，安裝為沿金屬插頭導軌滑入至鎖定（咔嗒聲），電源主體與 AC 插頭需單獨訂購，插頭配件分 7 款單型和 2 款混合裝，均為袋裝 / 箱裝另售；DC 插頭標準款為 P1J，更換方式分兩種，一是選購明緯快速轉接頭自行對插（無最小訂購量，可單獨購買），二是定制化修改 DC 插頭（需滿足明緯最小訂購量）。明緯官網提供 DC 插頭選購指南，可參考獲取具體配件型號與規格
