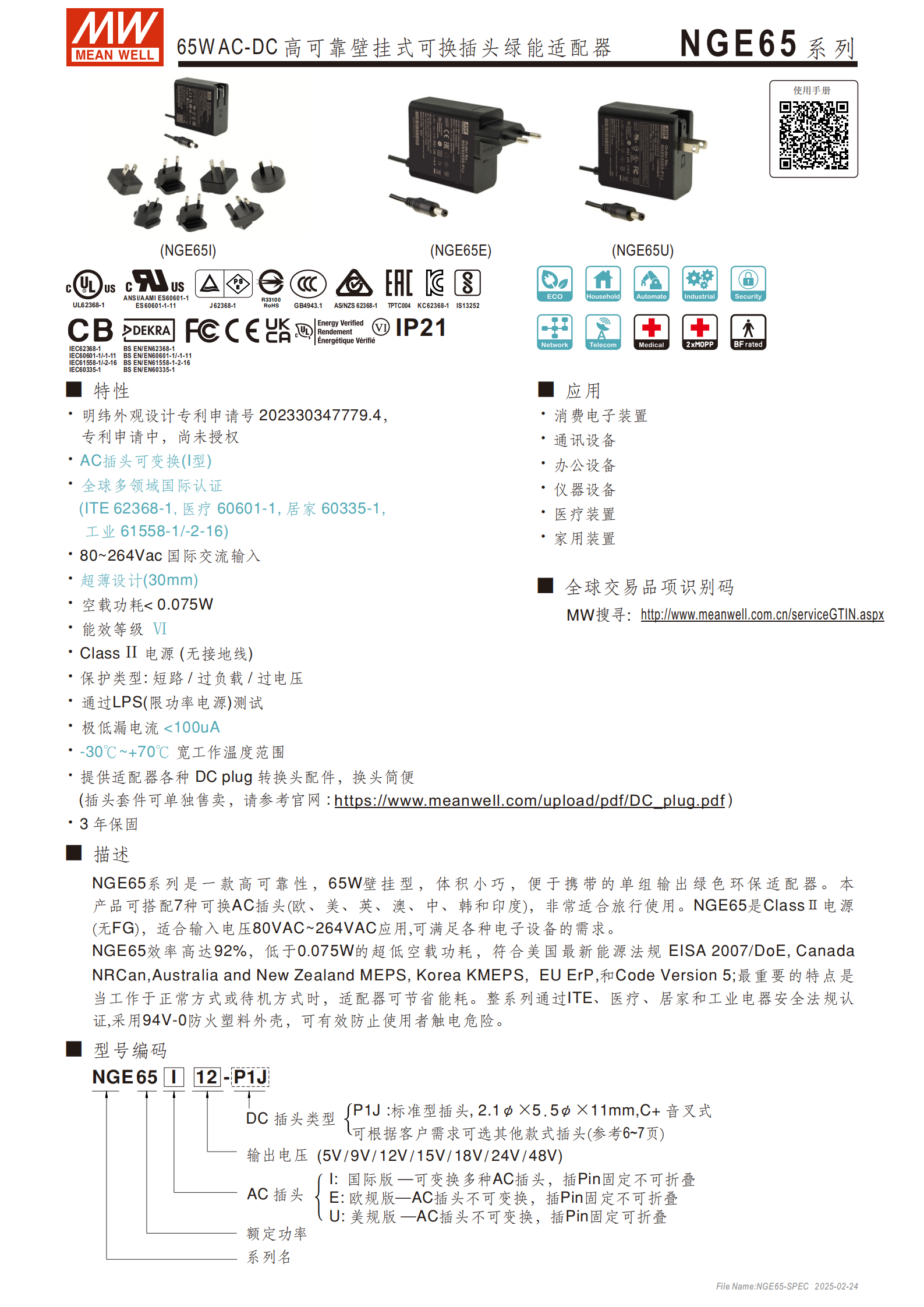

NGE65 系列是明緯推出的 65W AC-DC 高可靠壁掛式綠能適配器，含I（國際版）、E（歐規版）、U（美規版）三款型號，擁有全球多領域國際認證，支持80~264VAC 寬交流輸入，具備超薄 30mm 設計、Class Ⅱ 無接地線電源、<0.075W 超低空載功耗、能效等級 Ⅵ等核心特性，輸出電壓涵蓋 5V/9V/12V/15V/18V/24V/48V，配備短路 / 過負載 / 過電壓保護，I 型可更換 EU/US/UK 等 7 種 AC 插頭，DC 插頭支持多種規格及定制，工作溫度達 **-30℃~+70℃，提供3 年保固 **，廣泛適用于消費電子、通訊、醫療、辦公等各類設備。
產品名稱：NGE65 系列 65W AC-DC 高可靠壁掛式可換插頭綠能適配器，為明緯產品，外觀設計專利申請?zhí)?202330347779.4（專利申請中，尚未授權）。
產品定位：高可靠性、體積小巧、便于攜帶的單組輸出綠色環保適配器，Class Ⅱ 無接地線電源，符合 LPS 限功率電源測試標準。
保固服務：提供3 年保固，機身采用94V-0 防火塑料外殼，有效防止觸電風險。
核心優勢：效率高達 92%，空載功耗 < 0.075W，能效等級 Ⅵ，符合美國、加拿大、澳洲、歐盟等多國最新能源法規。
二、型號分類及編碼
NGE65 系列按 AC 插頭特性分 3 款，型號編碼規則為NGE65 + 版本 + 輸出電壓 - P1J，核心區別如下：
| 型號版本 | AC 插頭特性 | 插 Pin 特性 |
|---|---|---|
| I（國際版） | 可更換 EU/US/UK/AU/CN/KR/IN 共 7 種 | 固定、不可折疊 |
| E（歐規版） | 不可更換 | 固定、不可折疊 |
| U（美規版） | 不可更換 | 固定、可折疊 |
| 注：P1J 為標準 DC 插頭，規格 2.1×5.5×11mm，C + 音叉式。 |

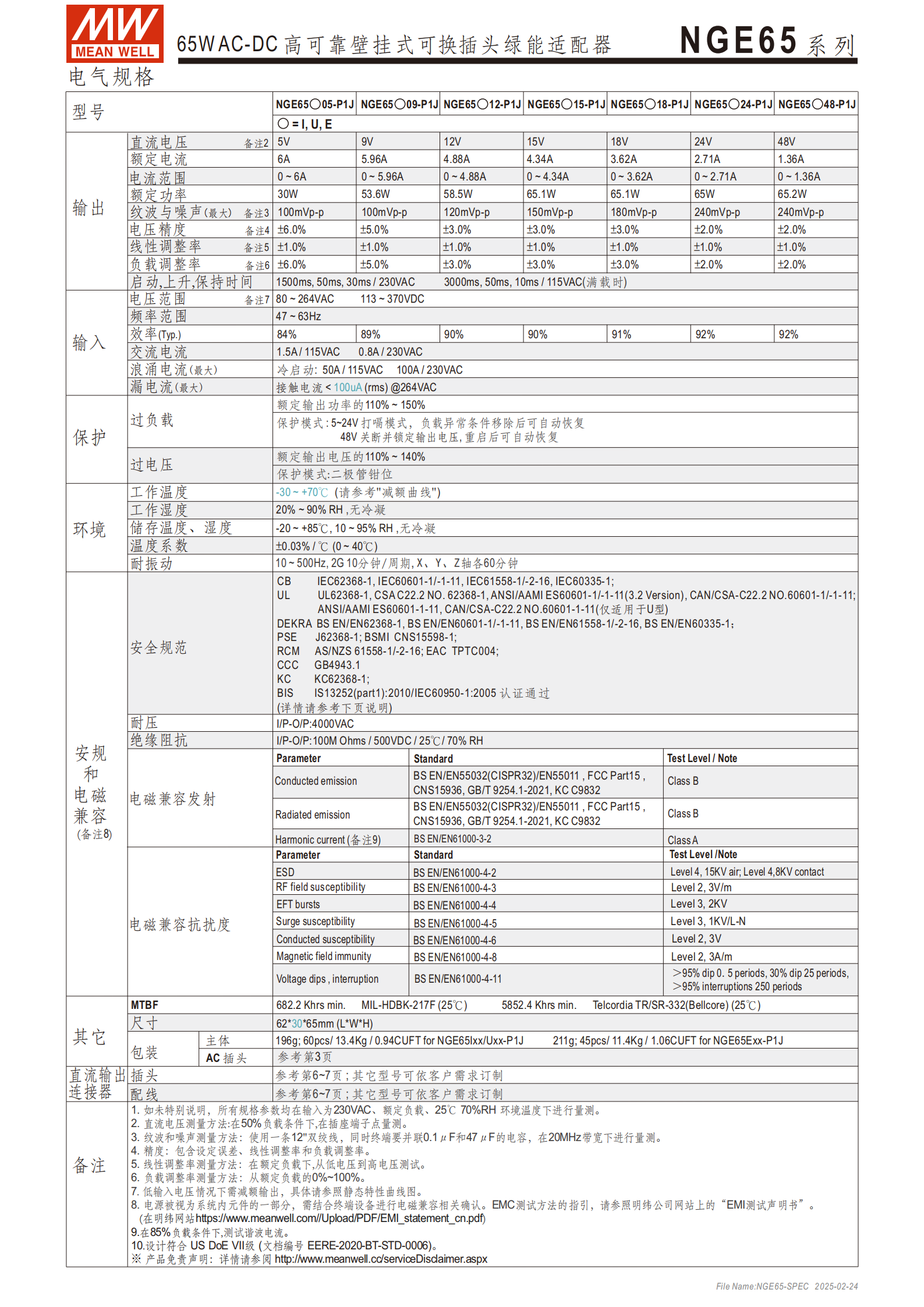

三、核心電氣規格
適配80~264VAC 交流輸入 / 113~370VDC 直流輸入，頻率 47~63Hz，輸出電壓含 7 種規格，關鍵參數如下（230VAC、額定負載、25℃/70% RH 下測量）：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| NGE6505-P1J | 5V | 6A | 30W | 100mVp-p | ±6.0% |
| NGE6509-P1J | 9V | 5.96A | 53.6W | 100mVp-p | ±5.0% |
| NGE6512-P1J | 12V | 4.88A | 58.5W | 120mVp-p | ±3.0% |
| NGE6515-P1J | 15V | 4.34A | 65.1W | 150mVp-p | ±3.0% |
| NGE6518-P1J | 18V | 3.62A | 65.1W | 180mVp-p | ±3.0% |
| NGE6524-P1J | 24V | 2.71A | 65W | 240mVp-p | ±2.0% |
| NGE6548-P1J | 48V | 1.36A | 65.2W | 240mVp-p | ±2.0% |
啟動 / 上升 / 保持時間：230VAC 滿載時 1500ms/50ms/30ms；115VAC 滿載時 3000ms/50ms/10ms。
漏電流：接觸電流 < 100uA（rms）@264VAC，浪涌電流冷啟動時 50A/115VAC、100A/230VAC。
絕緣與耐壓：I/P-O/P 耐壓4000VAC，絕緣阻抗I/P-O/P:100M Ohms / 500VDC /25℃/70%RH。
四、保護功能
過負載保護：5~24V 為打嗝模式，負載異常移除后自動恢復；48V 為關斷并鎖定輸出，重啟后恢復，保護閾值為額定輸出功率的 110%~150%。
過電壓保護：保護閾值為額定輸出電壓的 110%~140%，保護模式為二極管鉗位。
其他防護：IP21 防護等級，2xMOPP BF rated 認證，具備短路保護。
五、環境與可靠性
工作環境：工作溫度 **-30℃~+70℃**（需參考減額曲線），工作濕度 20%~90% RH（無冷凝）；儲存溫度 - 20℃~+85℃，儲存濕度 10~95% RH（無冷凝）。
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘 / 周期；溫度系數 ±0.03%/℃（0~40℃）。
平均無故障時間（MTBF）：Telcordia TR/SR-332 標準下5852.4 Khrs min.（25℃）；MIL-HDBK-217F 標準下682.2 Khrs min.（25℃）。
六、認證體系
安規認證：覆蓋通用、醫療、居家、工業四大類，含 IEC62368-1、IEC60601-1/-1-11、IEC61558-1/-2-16、IEC60335-1 等國際標準；及 UL、KC、CCC、BSMI、RCM、FCC、CE 等地區認證。
電磁兼容（EMC）
發射：傳導 / 輻射發射符合 FCC Part15、EN55032 等Class B標準；
抗擾度：ESD Level 4（15KV 空氣 / 8KV 接觸）、EFT bursts Level 3（2KV）、Surge susceptibility Level 3（1KV/L-N）等。
七、尺寸與包裝
機身尺寸：62×65×30mm（L×W×H，公差 ±1mm），超薄設計。
重量與包裝：I/U 型 196g，60pcs / 箱，總重 13.4Kg/0.94CUFT；E 型 211g，45pcs / 箱，總重 11.4Kg/1.06CUFT。
配線規格：5~12V 采用 UL 1185 16AWG，長度 1000±50mm；15~48V 采用 UL 1185 18AWG，長度 1500±50mm。
八、配件體系

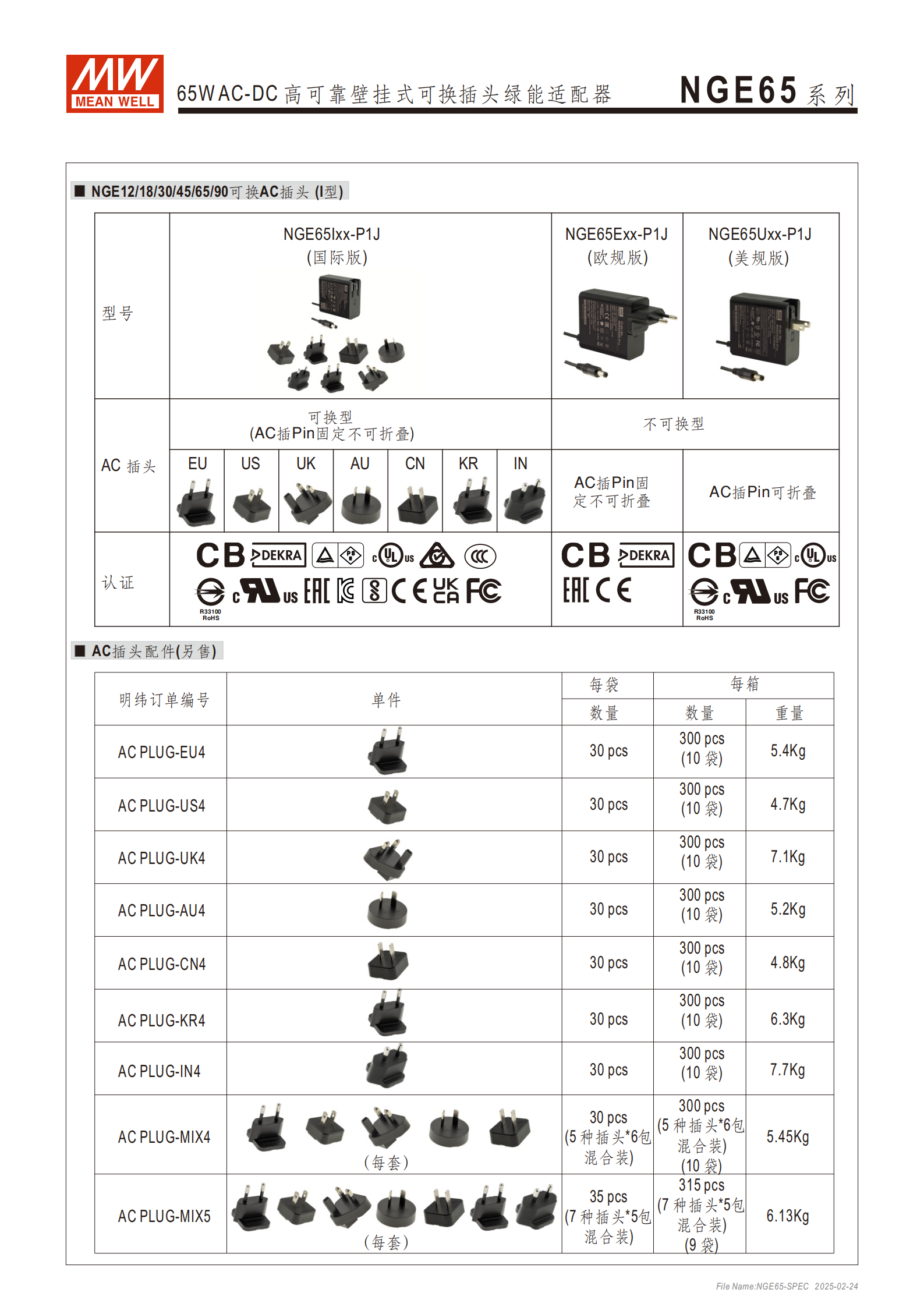

AC 插頭配件：?jiǎn)为?dú)售賣，含 7 種單款及 2 種混合裝，每袋 30pcs，整箱為 10 袋（除 MIX5 為 9 袋），部分參數如下：| 訂單編號 | 規格 | 每箱數量 | 每箱重量 ||----------|------|----------|----------|| AC PLUG-EU4 | 歐規 | 300pcs | 5.4Kg || AC PLUG-US4 | 美規 | 300pcs | 4.7Kg || AC PLUG-MIX5 | 7 種 ×5 包 | 315pcs | 6.13Kg |注：I 型適配器主體與 AC 插頭需單獨訂購，安裝時沿導軌滑入鎖定即可。
DC 插頭配件
標準款：P1J（2.1×5.5×11mm）；
可選款：音叉式、桶型、鎖型、中心針型等多款規格，支持快速轉接頭（另售，無最小訂購量）及定制（需最小訂購量），部分轉接頭耐電流達 7.5A。
九、應用場景
廣泛適用于消費電子裝置、通訊設備、辦公設備、儀器設備、醫療裝置、家用裝置等多類設備，I 型因可換 AC 插頭，特別適合旅行使用。
關鍵問題
問題 1（產品選型）：NGE65 系列不同版本的 AC 插頭核心差異是什么，分別適合什么使用場景？答案：I 型為國際版，可更換 EU/US/UK 等 7 種 AC 插頭，插 Pin 不可折疊，適合需要跨國旅行、多地區使用的場景；E 型為歐規版，AC 插頭不可更換且插 Pin 不可折疊，僅適合歐洲地區固定場景使用；U 型為美規版，AC 插頭不可更換但插 Pin 可折疊，適合美洲地區使用，折疊設計更便于便攜。
問題 2（電氣防護）：NGE65 系列的過負載保護分哪兩種模式，觸發條件和恢復方式分別是什么？答案：分打嗝模式和關斷鎖定模式，5~24V 輸出規格觸發過負載保護時為打嗝模式，保護閾值是額定輸出功率的 110%~150%，負載異常條件移除后可自動恢復；48V 輸出規格觸發過負載保護時為關斷并鎖定輸出電壓模式，保護閾值同樣為額定輸出功率的 110%~150%，需重啟適配器才能恢復。
問題 3（配件使用）：NGE65 系列的 DC 插頭支持哪些更換方式，不同方式的要求是什么？答案：支持兩種更換方式，一是明緯原廠訂制品修改服務，需滿足廠家最小訂購量要求；二是客戶自行選購快速轉接頭對插轉換，該配件單獨售賣，無最小訂購量要求，且有音叉式、桶型等多款規格可選，部分轉接頭耐電流最大達 7.5A
