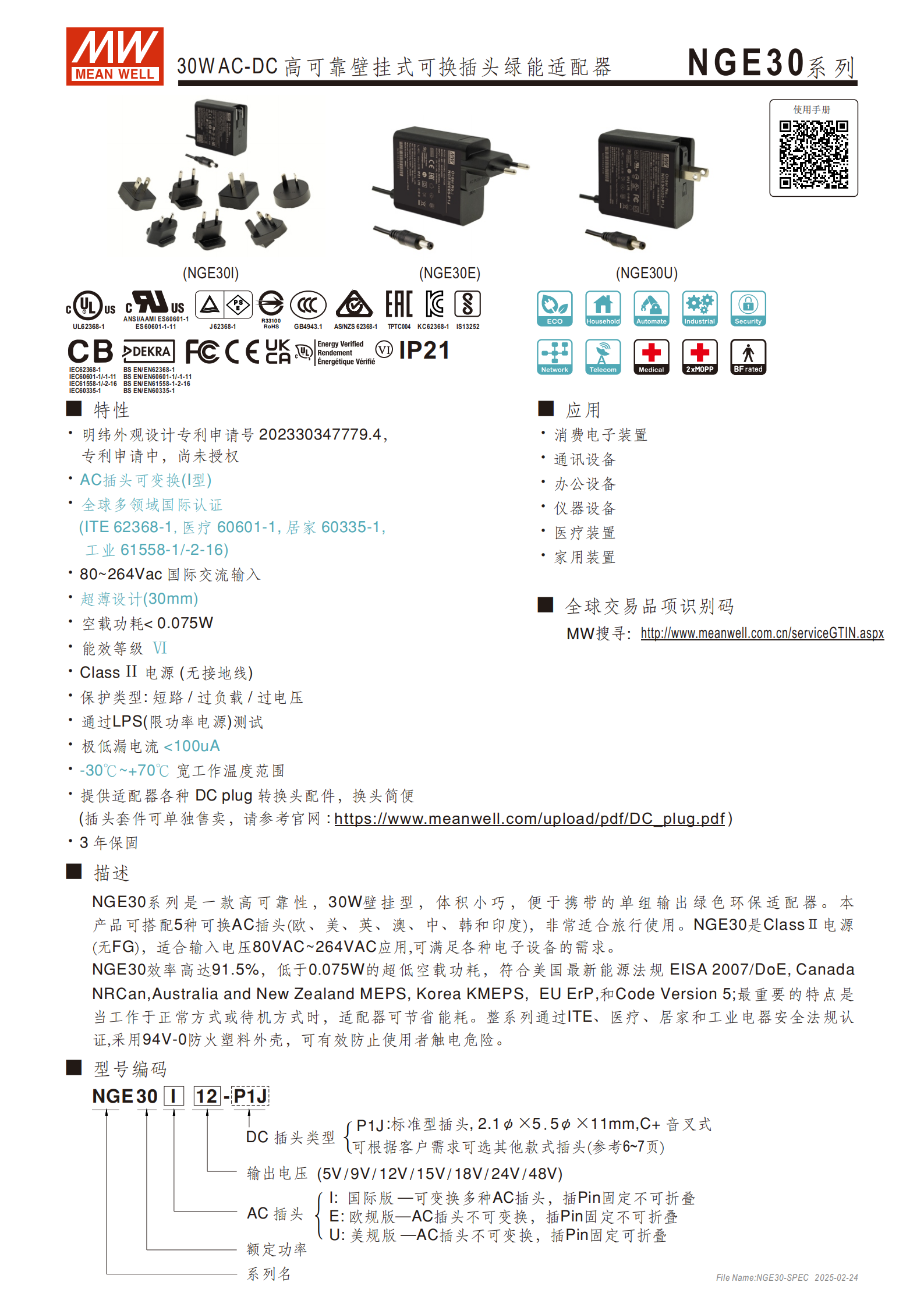

明緯 NGE30 系列是 30W AC-DC 高可靠壁掛式可換插頭綠能適配器，分I（國際版）、E（歐規版）、U（美規版） 三款核心型號，具備80~264VAC 國際交流輸入、30mm 超薄設計、<0.075W 空載功耗、能效等級 Ⅵ 等核心特性，通過 IEC62368-1、醫療 60601-1 等全球多領域國際認證，為 Class Ⅱ 無接地線電源，漏電流 < 100μA，工作溫度 **-30℃~+70℃，提供3 年保固 **，適配消費電子、醫療裝置等多類設備，AC/DC 插頭均可靈活更換且配件另售，不同電壓規格的額定輸出功率最高 30W，效率最高達 91.5%。
一、產品基礎與定位
明緯 NGE30 系列為30W AC-DC 高可靠壁掛式可換插頭綠能適配器，擁有外觀設計專利（申請?zhí)枺?02330347779.4，專利申請中），采用94V-0 防火塑料外殼，防護等級 IP21，為 Class Ⅱ 無接地線電源，通過 LPS 限功率電源測試，適配消費電子、通訊設備、辦公設備、儀器設備、醫療裝置、家用裝置等多領域，提供3 年保固，是兼顧便攜性與高可靠性的全球通用型適配器。
二、核心型號分類及差異
NGE30 系列分 3 款核心型號，核心差異為 AC 插頭設計，具體如下：
| 型號 | AC 插頭特性 | 重量 | 包裝規格 |
|---|---|---|---|
| NGE30I（國際版） | 可變換 7 種 AC 插頭，Pin 固定不可折疊 | 148g | 60pcs / 箱，10.5Kg/0.94CUFT |
| NGE30E（歐規版） | 不可變換，Pin 固定不可折疊 | 162g | 45pcs / 箱，9.2Kg/1.06CUFT |
| NGE30U（美規版） | 不可變換，Pin 固定可折疊 | 148g | 60pcs / 箱，10.5Kg/0.94CUFT |
三、核心電氣與結構特性
輸入輸出：80~264VAC 國際交流輸入（兼容 113~370VDC），頻率 47~63Hz；輸出電壓涵蓋5V/9V/12V/15V/18V/24V/48V，各規格額定功率最高均達30W。
能效表現：空載功耗 **<0.075W**，能效等級 Ⅵ，符合美國 DoE、加拿大 NRCan、歐盟 ErP 等多國能源法規，最高效率達91.5%（48V 規格）。
安全參數：漏電流 **<100μA（rms）@264VAC**，接觸電流 < 100μA；耐壓 I/P-O/P：4000VAC，絕緣阻抗 I/P-O/P：100M Ohms / 500VDC（25℃/70%RH）。
結構設計：30mm 超薄設計，機身尺寸62×65×30mm（LWH，公差 ±1mm）；AC/DC 插頭均可靈活更換，配線規格依輸出電壓區分，5~12V 為 UL 1185 16AWG 1200±50mm，15V 及以上為 18/20AWG 1500±50mm。
環境適應性：工作溫度 **-30℃~+70℃**（低電壓需減額輸出），工作濕度 20%~90% RH（無冷凝）；儲存溫度 - 20~+85℃、濕度 10~95% RH（無冷凝）；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
四、電氣規格關鍵參數
各輸出規格核心參數（230VAC、額定負載、25℃/70% RH 下）：
| 型號 | 輸出電壓 | 額定電流 | 紋波與噪聲 | 效率（Typ.） | 電壓精度 |
|---|---|---|---|---|---|
| NGE30 05-P1J | 5V | 4A | 100mVp-p | 88.5% | ±2.0% |
| NGE30 09-P1J | 9V | 3.33A | 100mVp-p | 87.5% | ±2.0% |
| NGE30 12-P1J | 12V | 2.5A | 120mVp-p | 82.5% | ±2.0% |
| NGE30 15-P1J | 15V | 2A | 150mVp-p | 87% | ±2.0% |
| NGE30 18-P1J | 18V | 1.66A | 180mVp-p | 88% | ±2.0% |
| NGE30 24-P1J | 24V | 1.25A | 240mVp-p | 88.5% | ±2.0% |
| NGE30 48-P1J | 48V | 0.63A | 240mVp-p | 91.5% | ±2.0% |
五、保護功能
產品具備短路、過負載、過電壓三重保護，保護模式分兩類：
5~24V 規格：打嗝模式，負載異常條件移除后自動恢復；
48V 規格：關斷并鎖定輸出電壓，重啟后自動恢復。過負載保護閾值為額定輸出功率的 110%~150%，過電壓保護閾值為額定輸出電壓的 110%~140%。
六、認證體系
通過全球多領域國際認證，覆蓋通用、醫療、工業、居家、EMC 等類別，核心認證如下：
通用安規：IEC62368-1、UL62368-1、GB4943.1、PSE J62368-1、KC62368-1 等；
醫療認證：IEC60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11、CAN/CSA-C22.2 NO.60601-1 等；
工業 / 居家：IEC61558-1/-2-16、IEC60335-1、BS EN/EN61558-1/-2-16 等；
EMC：EN55032 (CISPR32)、FCC Part15、GB/T 9254.1-2021、KC C9832 等；
電磁抗擾度：ESD Level4（15KV 空氣 / 8KV 接觸）、EFT bursts Level3（1KV/L-N）等，傳導 / 輻射發射均達 Class B。

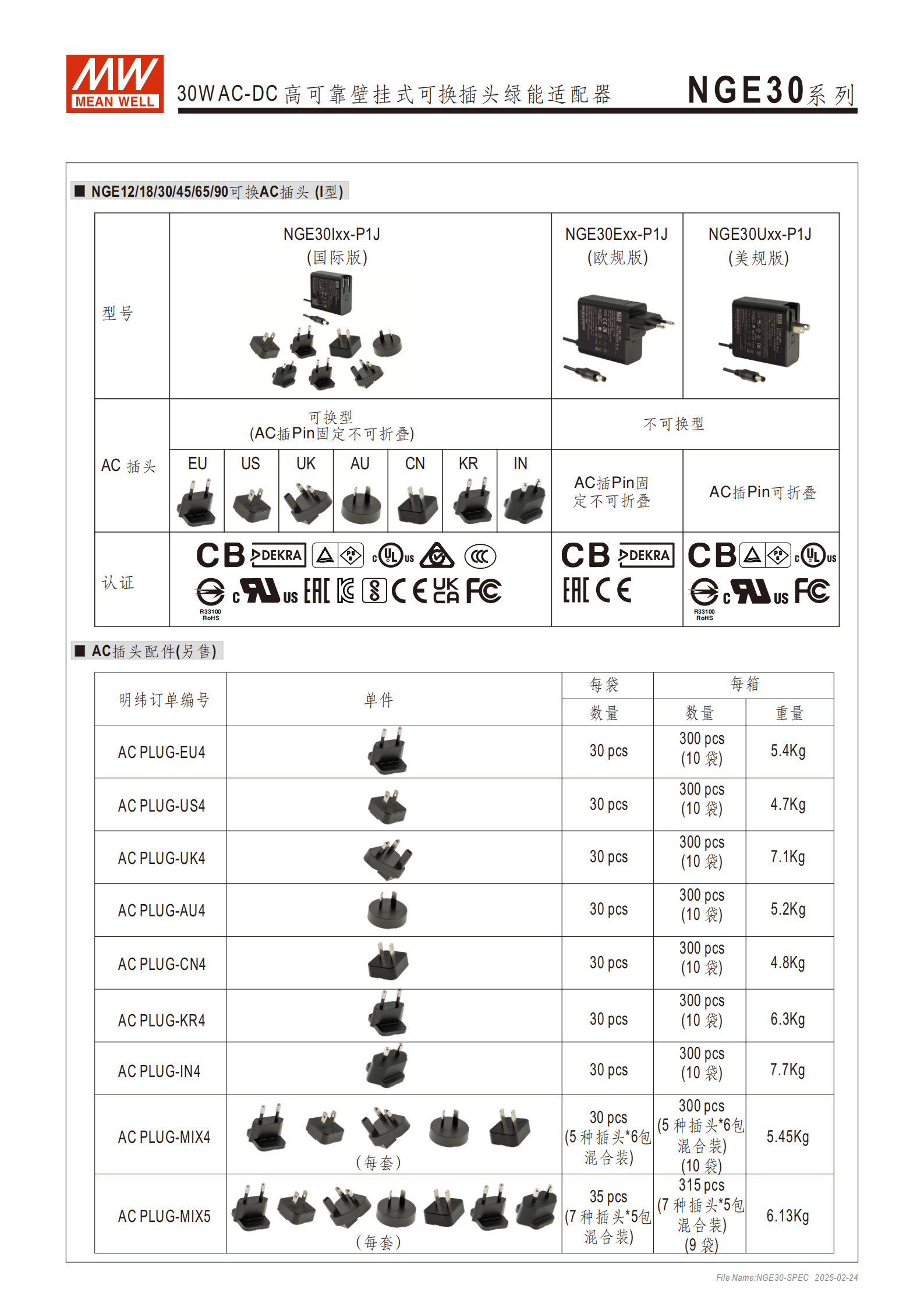

七、插頭配件（均另售）

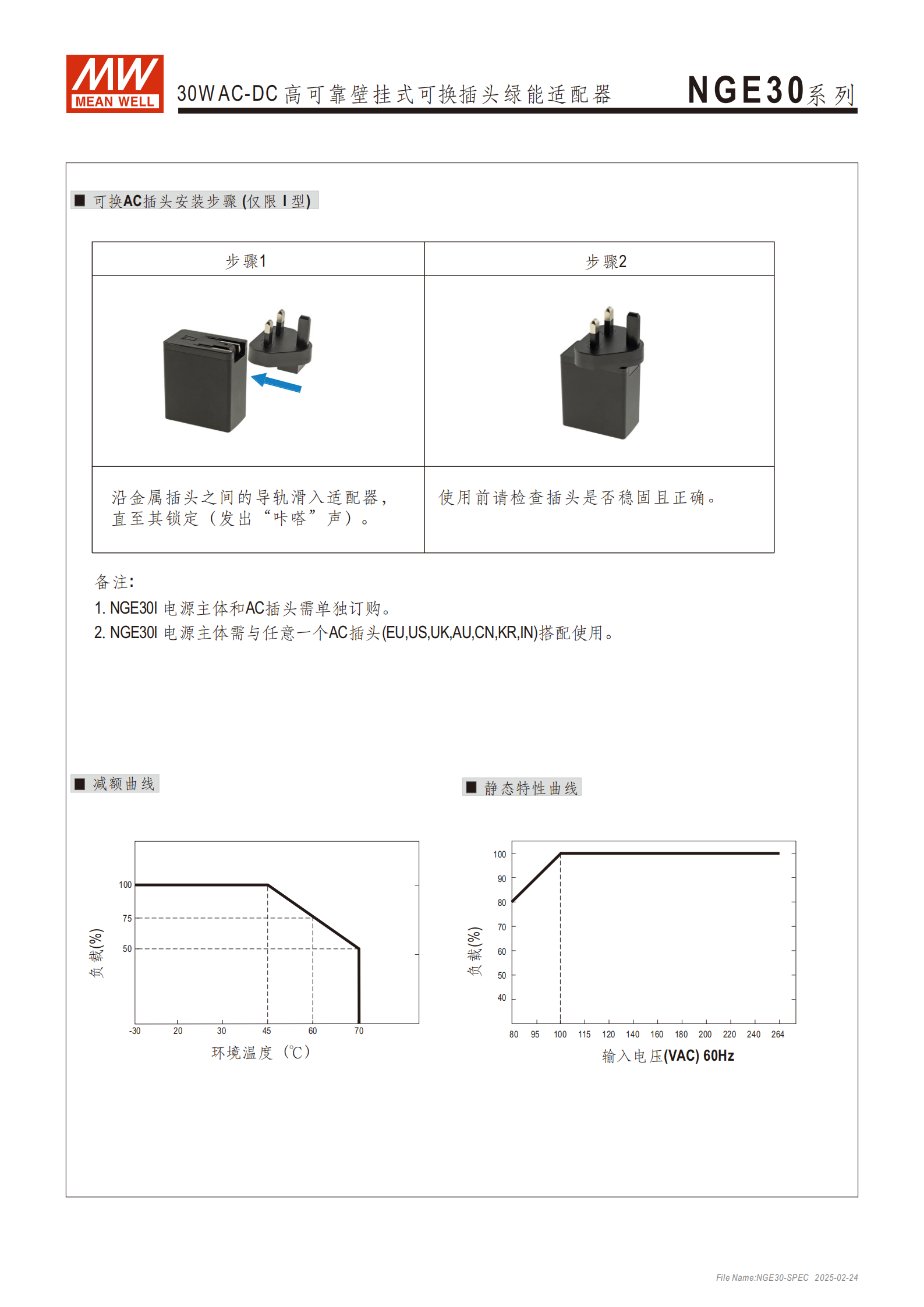

AC 插頭：共 7 種，含 EU/US/UK/AU/CN/KR/IN，I 型國際版可自行安裝，安裝僅需 2 步（滑入鎖定→檢查穩固性），另有混合裝（MIX4/MIX5）可選，單袋 30pcs 起售；
DC 插頭：標準型為P1J（2.1×5.5×11mm，C + 音叉式），另提供 P1I/P1L/P2I 等多款轉接頭（含直頭 / 彎頭），支持訂制，快速轉接頭耐電流最大 7.5A，部分型號可直接選購無需最小起訂量。
八、可靠性與其他參數
MTBF（平均無故障時間）：25℃下，MIL-HDBK-217F 標準 **≥1078.6Khrs**，Telcordia TR/SR-332 標準 **≥7587.5Khrs**；
溫度系數：±0.03%/℃（0~45℃）；
啟動 / 保持時間：滿載時 230VAC 為 1500ms/30ms，115VAC 為 3000ms/10ms；
浪涌電流：冷啟動時 115VAC 為 35A，230VAC 為 70A。
關鍵問題
問題 1：NGE30 系列不同型號的 AC 插頭核心差異是什么，僅 I 型可換插頭的安裝要求有哪些？
答案：核心差異：I 型（國際版）AC 插頭可變換 7 種（EU/US/UK 等）、Pin 固定不可折疊；E 型（歐規版）AC 插頭不可變換、Pin 固定不可折疊；U 型（美規版）AC 插頭不可變換、Pin 固定可折疊。I 型安裝要求：①電源主體與 AC 插頭需單獨訂購；②主體需與 7 種 AC 插頭中任意一款搭配使用；③安裝僅 2 步，沿金屬插頭導軌滑入適配器至鎖定（咔嗒聲），使用前檢查插頭穩固性即可。
問題 2：NGE30 系列的安全與能效核心指標有哪些，符合哪些關鍵能源法規？
答案：安全核心指標：Class Ⅱ 無接地線電源、漏電流 < 100μA（rms）@264VAC、接觸電流 < 100μA、耐壓 4000VAC、絕緣阻抗 100M Ohms/500VDC，通過 LPS 限功率電源測試，94V-0 防火外殼；能效核心指標：空載功耗 < 0.075W、能效等級 Ⅵ、最高效率 91.5%。符合的能源法規：美國 DoE 2007/Ⅶ 級（EERE-2020-BT-STD-0006）、加拿大 NRCan、澳大利亞 / 新西蘭 MEPS、韓國 MEPS、歐盟 ErP、Code Version 5。
問題 3：NGE30 系列的保護功能如何設計，不同電壓規格的保護模式有何區別？
答案：產品具備短路、過負載、過電壓三重保護，過負載閾值為額定功率 110%~150%，過電壓閾值為額定電壓 110%~140%；保護模式分電壓規格區分：①5~24V 規格采用打嗝模式，負載異常移除后可自動恢復，無需人工操作；②48V 規格為關斷并鎖定輸出模式，異常時停止輸出并鎖定，需重啟適配器后方可自動恢復。
