GST36U 系列是明緯推出的 36W 壁掛式 AC-DC 綠色工業用適配器，為Class Ⅱ 無 FG 電源，采用 2 極美式插頭，支持85VAC~264VAC 全范圍交流輸入，輸出電壓覆蓋 5VDC 至 48VDC，具備90% 高轉換效率、<0.075W 超低空載功耗，符合能效等級 Ⅵ 及 USA EISA 2007/DoE、Canada NRCan 標準；產品配備短路 / 過負載 / 過電壓三重保護，采用94V-0 防火塑料外殼，工作溫度范圍 **-30~+70℃，MTBF 值優異，標配 P1J 型 DC 插頭且支持多種轉接頭更換，提供3 年保固 **，廣泛適用于消費電子、電信器件、辦公及工業設備等領域，還通過 UL62368-1 等多項國際安全與電磁兼容認證。

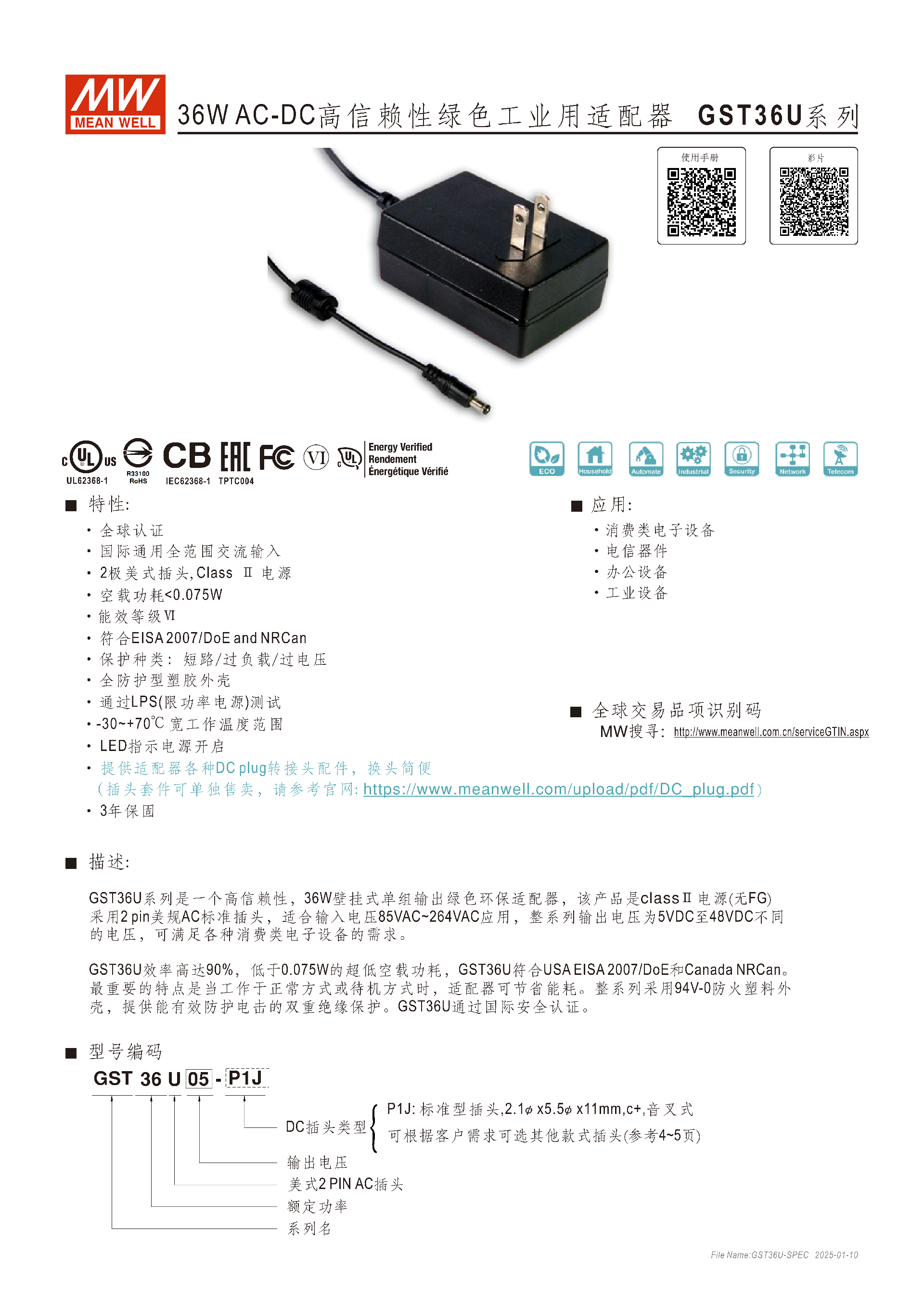

一、產品基礎定位
GST36U 系列是明緯研發的36W 壁掛式單組輸出 AC-DC 高信賴性綠色工業用適配器，屬于Class Ⅱ 電源（無 FG），采用 2 極美式 AC 標準插頭，為全球通用型產品，提供3 年保固服務，插頭套件可單獨售賣，廣泛應用于消費類電子設備、電信器件、辦公設備、工業設備等領域。
二、核心產品特性
電氣高效性：支持85VAC~264VAC 全范圍交流輸入，輸出電壓 5VDC 至 48VDC；轉換效率高達90%，空載功耗 **<0.075W**，符合能效等級 Ⅵ，且滿足 USA EISA 2007/DoE、Canada NRCan 標準，正常 / 待機狀態均能節省能耗。
安全防護性：采用94V-0 防火塑料外殼，具備雙重絕緣保護以有效防護電擊；通過 LPS 限功率電源測試，配備短路 / 過負載 / 過電壓三重保護，過負載為 110%~150% 打嗝模式（故障移除自動恢復），過電壓為 110%~140% 二極管鉗位模式。
環境適應性：工作溫度范圍 **-30~+70℃**（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；儲存溫度 - 40~+85℃、濕度 10~95% RH（無冷凝）；溫度系數 ±0.03%/°C（0~50℃）；耐振動 10~500Hz、2G 10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
認證通用性：通過 UL62368-1、CSA C22.2 No 62368-1、BSMI CNS15598-1、EAC TP TC 004 等國際安全認證；電磁兼容符合 FCC PART 15/CISPR22、CAN ICES-3 (B) 等標準，傳導 / 輻射發射均為 Class B 等級。

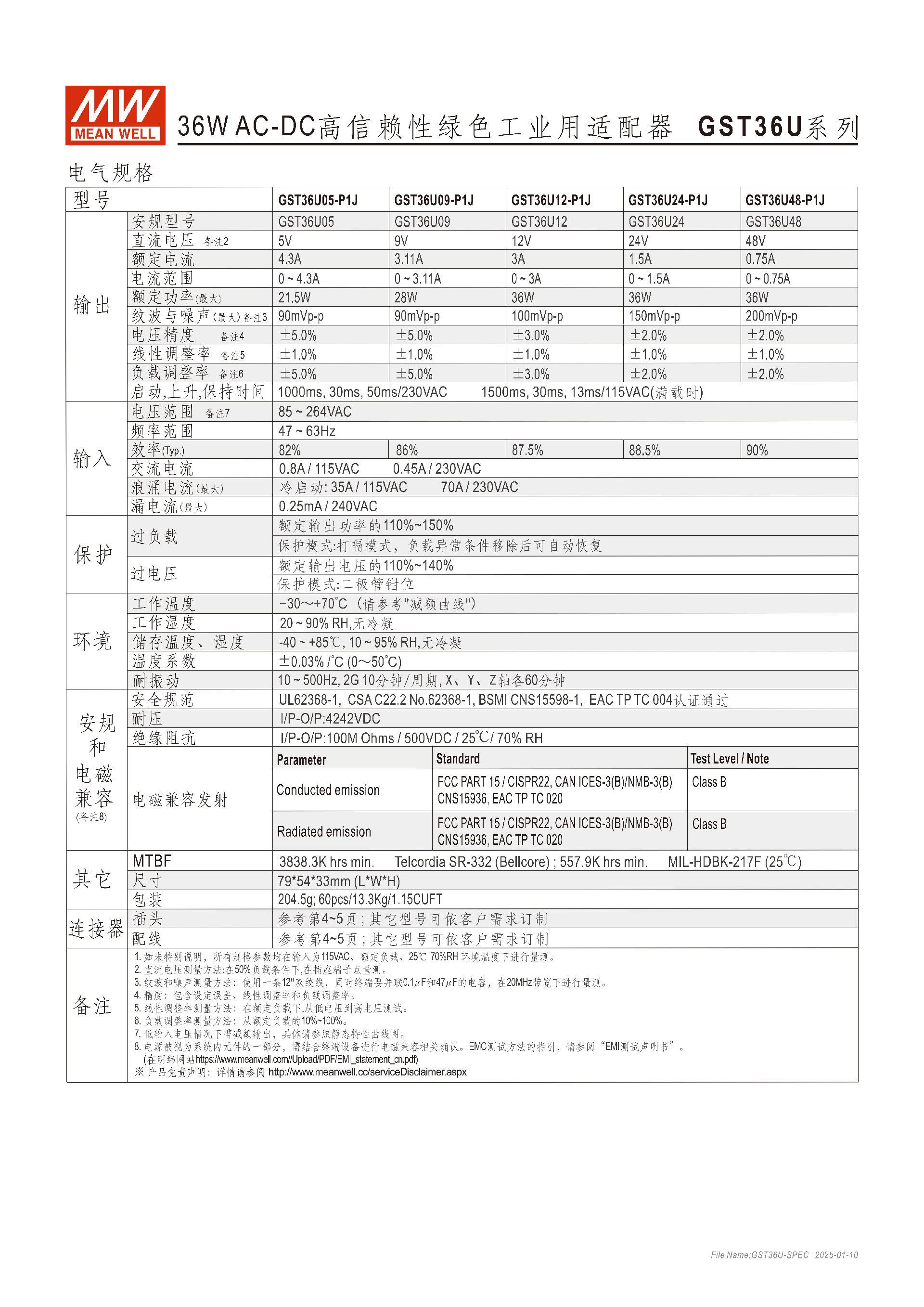

三、關鍵電氣規格
各型號核心參數如下表，所有參數若無特別說明，均在 115VAC 輸入、額定負載、25℃/70% RH 環境下測量：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|
| GST36U05-P1J | 5VDC | 4.3A | 21.5W | 90mVp-p | ±5.0% | ±1.0% | ±5.0% |
| GST36U09-P1J | 9VDC | 3.11A | 36W | 100mVp-p | ±5.0% | ±1.0% | ±5.0% |
| GST36U12-P1J | 12VDC | 3A | 36W | 150mVp-p | ±3.0% | ±1.0% | ±3.0% |
| GST36U24-P1J | 24VDC | 1.5A | 36W | 200mVp-p | ±2.0% | ±1.0% | ±2.0% |
| GST36U48-P1J | 48VDC | 0.75A | 36W | 200mVp-p | ±2.0% | ±1.0% | ±2.0% |
| 其他電氣參數： |
輸入頻率：47~63Hz；交流電流 0.8A/115VAC、0.45A/230VAC；浪涌電流最大 35A/115VAC、70A/230VAC（冷啟動）
漏電流：最大 0.25mA/240VAC
啟動 / 上升 / 保持時間：1000ms/30ms/50ms（230VAC 滿載）、1500ms/30ms/13ms（115VAC 滿載）
耐壓：I/P-O/P 4242VDC；絕緣阻抗：I/P-O/P 100MΩ/500VDC/25℃/70% RH
MTBF：MIL-HDBK-217F (25℃) 下最小 3838.3K hrs，Telcordia SR-332 下最小 557.9K hrs
四、物理規格
尺寸與包裝：產品尺寸795433mm(LWH)（公差 ±1mm）；單體重 204.5g，包裝為 60pcs/13.3Kg/1.15CUFT。
配線與指示燈：配線為 UL2468 16AWG，長度 1000±50mm；配備Power LED電源開啟指示燈，直觀顯示工作狀態。
五、DC 插頭與轉接頭配置
標配插頭：P1J 型標準音叉式插頭，規格2.1φx5.5φx11mm，c+，Pin 腳內側為正極、外側為負極。
轉接頭類型：支持多種規格轉接頭，分為音叉式（Tuning Fork Style）、桶式（Barrel Style）、鎖式（Lock Style）、迷你針式（Min. Pin Style）、DIN 針式（DIN 3/4/5 Pin）、剝線鍍錫引線（訂制品），不同類型轉接頭有對應的耐電流值（最大 5A/7.5A）。
更換方式：①明緯訂制修改（需滿足最小訂購量）；②選購快速轉接頭自行對插（單獨售賣，無最小訂購量），具體可參考明緯官網相關指南。
六、測試與備注說明
直流電壓在 50% 負載、插座子點測量；紋波噪聲用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測量。
線性調整率在額定負載下從低電壓到高電壓測試；負載調整率從額定負載的 10%~100% 測試。
低輸入電壓需減額輸出，參考靜態特性曲線；電源為系統內元件，需結合終端設備完成電磁兼容確認。
關鍵問題
問題 1（產品適配性）：GST36U 系列適配器的輸入輸出電壓范圍是多少，可適配哪些用電設備？
答案：輸入支持85VAC~264VAC 全范圍交流電壓，頻率 47~63Hz，全球通用；輸出電壓覆蓋5VDC、9VDC、12VDC、24VDC、48VDC五個檔位，額定功率最高 36W，可適配消費類電子設備、電信器件、辦公設備、工業設備等各類低壓直流供電的設備。
問題 2（安全與可靠性）：GST36U 系列適配器具備哪些安全防護設計，核心可靠性指標如何？
答案：安全防護方面，采用94V-0 防火塑料外殼 + 雙重絕緣，配備短路 / 過負載 / 過電壓三重保護（過負載為 110%-150% 打嗝模式，故障移除自動恢復；過電壓為 110%-140% 二極管鉗位），通過 UL62368-1 等國際安全認證及 LPS 限功率測試，漏電流最大僅 0.25mA/240VAC；可靠性方面，工作溫度范圍 - 30~+70℃，耐振動測試達標，MTBF 值在 MIL-HDBK-217F (25℃) 下最小 3838.3K hrs，Telcordia SR-332 下最小 557.9K hrs，且提供 3 年官方保固。
問題 3（使用靈活性）：GST36U 系列適配器的 DC 插頭如何更換，有哪些可選的轉接頭類型？
答案：插頭更換有兩種方式，一是向明緯申請訂制修改（需滿足最小訂購量），二是自行選購快速轉接頭對插轉換（單獨售賣，無最小訂購量）；標配為 P1J 型 2.1φx5.5φx11mm 音叉式插頭，可選轉接頭涵蓋六大類，分別是音叉式、桶式、鎖式、迷你針式、DIN 3/4/5 針式，還有可訂制的剝線鍍錫引線，不同轉接頭有對應的耐電流值（最大 5A 或 7.5A），可滿足不同設備的接頭適配需求。
